کانکتور پین پوگو با روکش طلای سفارشی DIP 10 پین برای الکترونیک

نام تجاری:	UPE
شماره مدل:	10pin پین های Pogo با تماس بهار 10pin
مقدار تولیدی:	5000
قیمت:	$0.8-$3
جزئیات بسته بندی:	کیف 1000pcs/PE (با توجه به نیاز مشتری)
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9001

نام:

اتصال پین Pogo

تایپ کنید:

DIP

مواد:

C3604, SUS304, THN

درمان سطحی:

آبکاری طلا

تماس با مقاومت:

50mΩ حداکثر در ارتفاع کاری

آزمایش افشاندن نمک:

48 ساعت

دمای عملیاتی محصول:

260 ℃ 5 ℃ 20s ± 2s

محیط استفاده از محصول::

80°C~130°C ((بررسی آزمایشگاهی)

قابلیت ارائه:

5KPCS/روز

برجسته کردن:

کانکتور پین پوگو طلایی

کانکتور دیپ پین پوگو 10 پین

پین پوگو سفارشی برای الکترونیک

توضیح محصول

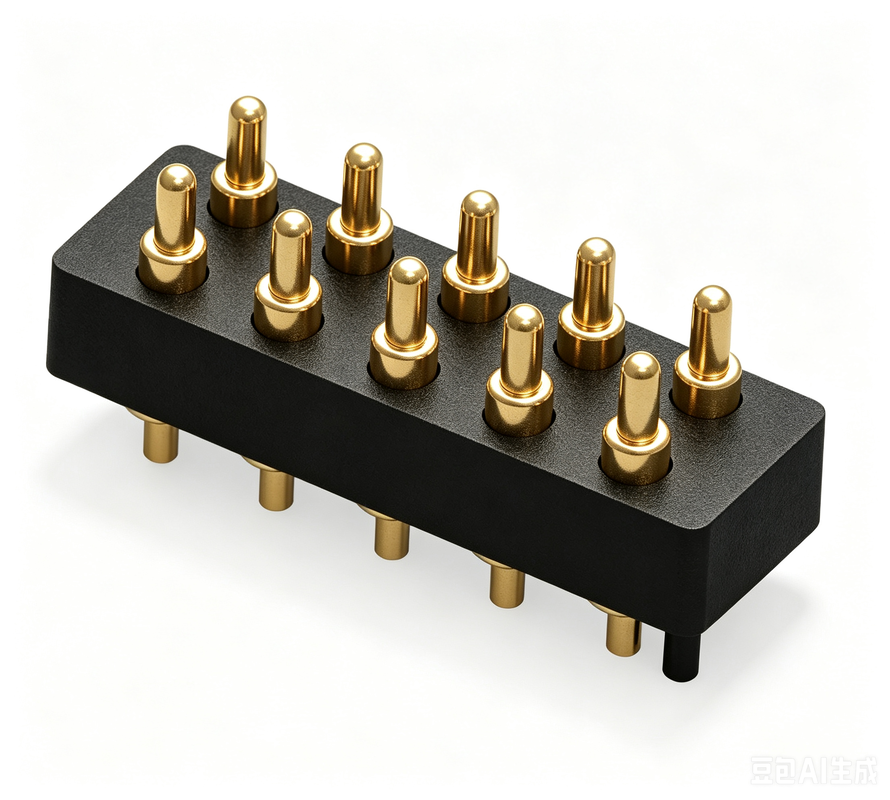

کانکتور پین پوگو با روکش طلای سفارشی 10 پین DIP

راه حل های سفارشی حرفه ای کانکتور پین پوگو که مطابق با الزامات خاص مشتری طراحی شده اند. پین های پوگو UPE دارای ساختارهای داخلی مطابق با مشخصات مشتری برای عملکرد بهینه هستند.

مرور کلی پین پوگو

پین های پوگو کانکتورهای دقیقی هستند که در تلفن های همراه و محصولات الکترونیکی برای انتقال سیگنال قابل اعتماد استفاده می شوند. در پیکربندی های مختلف از جمله ته صاف، صفحه پلاگین، خم شدن، شفت سوزن دوتایی، نخ، سیم جوش و انواع سوراخ جانبی موجود است.

مشخصات فنی

پارامتر	مشخصات
عایق	پلاستیک سیاه (265 درجه سانتیگراد) UL94 V-0
پیستون	برنج 5 میکرون طلا روی 60 تا 100 میکرون نیکل
لوله	برنج 5 میکرون طلا روی 60 تا 100 میکرون نیکل
فنر	عملیات سطح SUS
نیروی فنر	70 گرم +/- 20 گرم در 1.0 میلی متر کورس کاری
تست عمر	100,000 چرخه
جریان نامی	حداکثر 3 آمپر
ولتاژ	12 ولت DC
مقاومت تماس	حداکثر 50 میلی اهم
تست اسپری نمک	48 ساعت
گواهینامه	مطابق با ROHS یا REACH
تست	تست 100% باز و اتصال کوتاه

کانکتور پین پوگو استاندارد با گام 2.0 میلی متر

مزایای کانکتور پین پوگو UPE

قابلیت اطمینان: فناوری CLIP اتصال الکتریکی پایدار را در محیط های لرزشی و ضربه ای تضمین می کند
طراحی فشرده: اندازه کوچک ایده آل برای دستگاه های الکترونیکی مدرن و فشرده
انعطاف پذیری: برای اتصالات پایدار با تغییرات سطح سازگار می شود
سهولت استفاده: نصب و نگهداری ساده
دوام: در برابر چرخه های متعدد اتصال/قطع مقاومت می کند

قابلیت های فنی UPE

پین های پوگو سفارشی حرفه ای با جریان بالا (سری 15A-30A) در تولید انبوه
کانکتورهای نر/ماده استاندارد با گام 1.27 میلی متر، 2.0 میلی متر، 2.54 میلی متر (2 پین تا 40 پین)
موجود در پیکربندی های SMT، DIP، زاویه راست و سوکت لحیم کاری
تست عمر تا 1,000,000 چرخه
مطابق با HF، RoHS، REACH
تست الکتریکی 100% با گزارش
شکل های سفارشی، ساختارهای کوچک و گزینه های جریان بالا

انواع ساختار پین پوگو

SMT: طراحی ته صاف برای لحیم کاری پایدار PCB
DIP: پین موقعیت دهنده از انحراف در حین جوشکاری PCB جلوگیری می کند
سر دوتایی: اتصال برد به برد دو طرفه بدون جوشکاری
زاویه راست: دم خمیده برای استفاده انعطاف پذیر از فضا
سوکت لحیم کاری: مناسب برای محصولات کابلی و جوشکاری سیم
نوع پیچ: مشخصات سفارشی برای الزامات منحصر به فرد

چرا UPE را انتخاب کنیم؟

خدمات سفارشی سازی حرفه ای
قابلیت تولید نمونه سریع
سیستم کنترل کیفیت دقیق
پردازش با قطعات وارداتی
تجهیزات تست با دقت بالا
رویه‌های کنترل هزینه منطقی

حوزه‌های کاربرد

فرآیند سفارش

ارسال نقشه یا نمونه
ارزیابی تیم مهندسی
تأیید نقشه و تولید نمونه
تست و تأیید نمونه
ثبت سفارش با 50% پیش پرداخت
شروع تولید
عکس های بررسی کیفیت و پرداخت مانده
تحویل از طریق DHL، TNT، UPS، Fedex

شرایط تجاری

پرداخت: T/T، 50% پیش پرداخت، 50% مانده
روش های پرداخت: T/T، PayPal، OCBC
زمان تحویل نمونه: موجودی 2-3 روز / سفارشی 5-7 روز
زمان تحویل تولید: 10-15 روز کاری
بازارها: آمریکا، اروپا، آسیا، آفریقای جنوبی
شرایط تجاری: EXW
کرایه: هوایی، دریایی، اکسپرس

اطلاعات تماس

کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه، رنگ، طرح های خاص پذیرفته می شود

ایمیل: union@upetech.net
