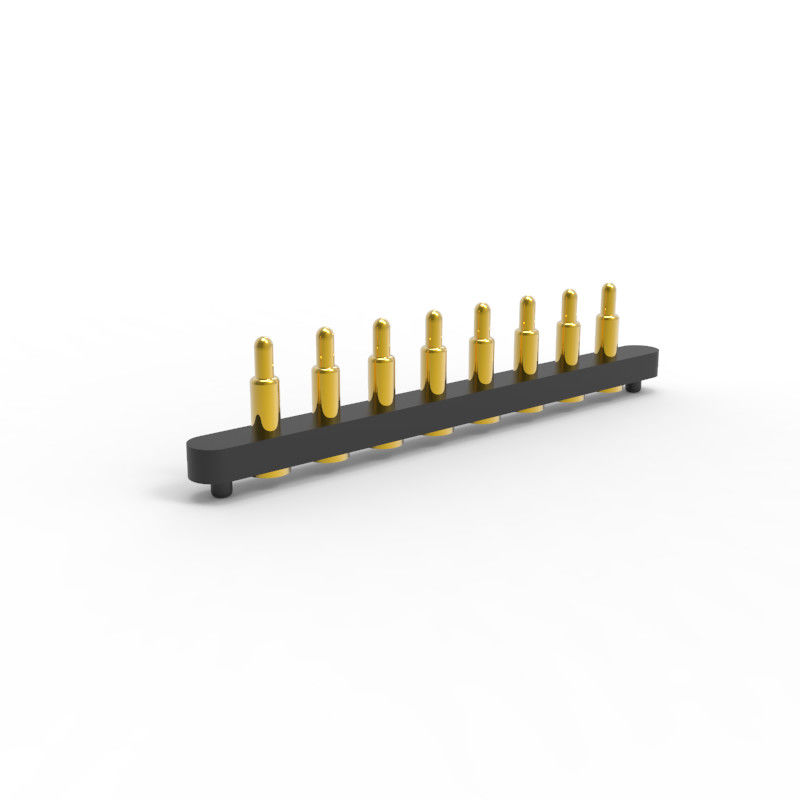

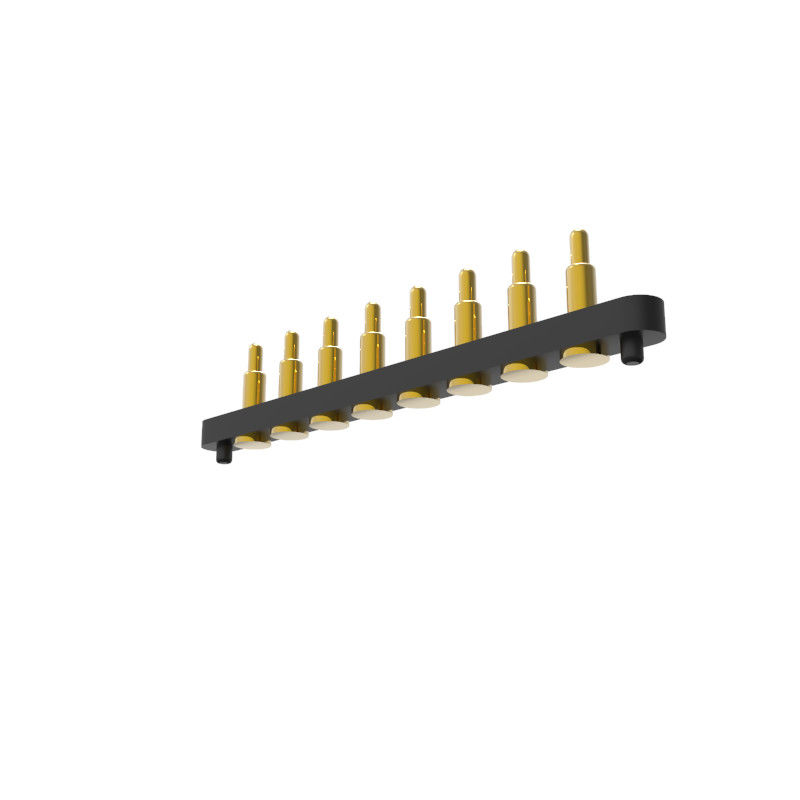

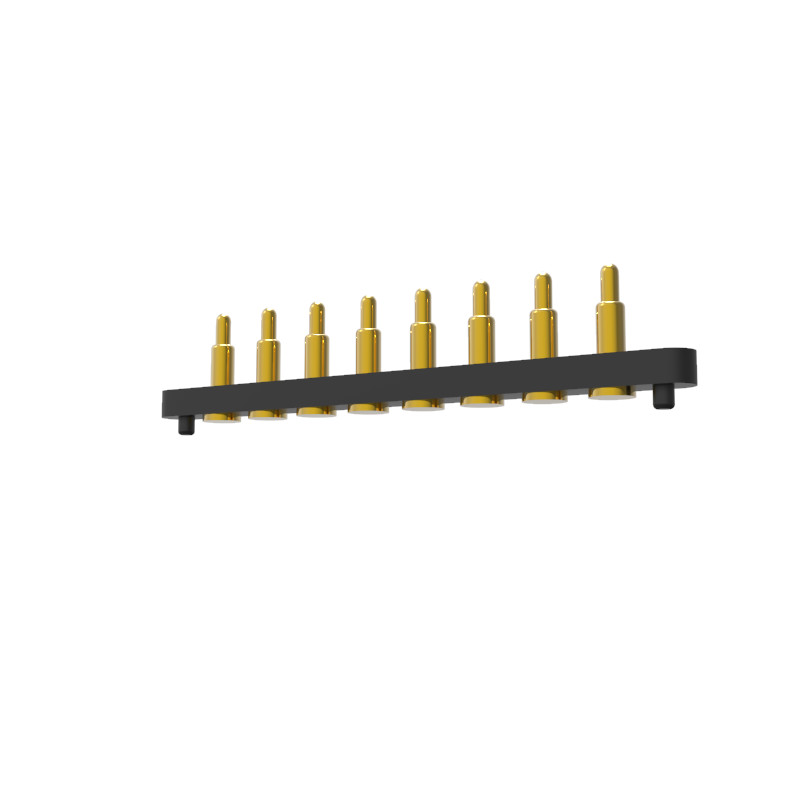

8pin SMT بهار بارگیری پیگو پین کانکتور سطح نصب پی سی بی برنج طلا.برای SMT نوع پیگو پین استقرار خوب است، پایین بشکه یک طرح پایین صاف است،که آسان برای جوشاندن بر روی صفحه PCB است.UPE ارائه حرفه ای بهار بارگذاری pogo پین کنتاکتور خدمات سفارشی، محصولات مختلف و pogo pin کنتاکتور راه حل می تواند با توجه به نیازهای مختلف مشتری طراحی شده است.
مزایای UPE Pogo Pin Connector
کانکتور پین پوگو، که معمولاً به عنوان پین های بهار یا پین های پوگو شناخته می شود، چندین مزیت دارد:
قابلیت اطمینان:پین های UPE Pogo که از تکنولوژی CLIP استفاده می کنند، یک اتصال الکتریکی ثابت و قابل اعتماد را حتی در محیط های تحت لرزش و شوک مکانیکی فراهم می کنند.
طراحی کامپکت:اندازه کوچک آنها اجازه می دهد تا آنها را در فضاهای تنگ قرار دهند، که برای دستگاه های الکترونیکی مدرن و فشرده ایده آل است.
انعطاف پذیری:پین های پوگو می توانند با تغییرات سطحی سازگار شوند و حتی اگر سطوح جفت گیری به طور کامل تراز نشده باشند، اتصال پایدار را تضمین می کنند.
استفاده آسان:آنها کاربر پسند هستند، با نصب و نگهداری ساده.
دوام:آنها طراحی شده اند تا در برابر چرخه های متعدد اتصال و جدا کردن مقاومت کنند، باعث می شود آنها بسیار با دوام باشند
مزیت ما و انتخاب شما:
.UPE حرفه ای سفارشی جریان بالا پگو پین با 15A-30A سری، آن را به صورت انبوه تولید شده است.
.UPE توسعه 1.27mm،2.0mm 2.54mm پیچ استاندارد مرد و زن 2pin-40pin Pogo pin connector با SMT / DIP / Right Angle / Solder Cup.
.تست Pogo Pin Life تا 1000000 چرخه
.تمام محصولات می توانند از استاندارد HF، RoHS REACH عبور کنند.
.100 درصد تست الکتريکي قبل از تحویل کالا گزارش داده شده است.
.سفارشی از اشکال مختلف در دسترس است، ساختار کوچک و جریان بالا.
ساختار و توصیف نوع پین پوگو:
SMT:ثبات خوب، پایین بشکه یک طراحی پایین مسطح است، که آسان برای جوش در صفحه PCB است.
DIP:وجود دارد یک پین موقعیت در دم بشکه. هنگام جوش با PCB، هیچ انحراف رخ خواهد داد، تاثیر موقعیت خوب و محکم
جوش دادن
دو سر: طراحی پین دو سر Pogo به طراحان انعطاف پذیری بیشتری در دو جهت بورد به بورد می دهد
براي اتصال، نيازي به جوش دادن داروي دو سر نيست.
زاويه راست:دم پین پوگو خم شده است، که به طراحان گزینه های بیشتری در استفاده از فضا می دهد. دم را می توان با سیم نیز جوش داد.
فنجان سولدر:مناسب برای محصول کابل، آسان به جوش با سیم
نوع پیچ:محصولات با مشخصات ویژه می تواند نیازهای مختلف مشتریان را برآورده کند و می تواند با توجه به نیازهای سفارشی شود
از مشتریان.
چرا مشتریانUPE?
1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
عملکرد پارامتر اتصال دهنده ی پرتاب شده به بهار
|
نام قطعات
|
جدول عملکرد پارامتر
|
|
مواد بشکه
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
|
|
مواد پلنگر
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
فولاد ضد زنگ
|
|
گزینه های بهار
|
استینل
|
سیم موسیقی
|
|
|
|
الزامات پوشش
|
طلا-آو
|
نقره-Ag
|
پالادیوم نیکل
(Pd-Ni)
|
|
|
جریان نامی
|
1A، 2A، 3A، 5A، 15A یا 30A (ساخت های مختلف)
|
|
ولتاژ نامی
|
DC 12V 24V
|
|
مقاومت تماس
|
30mΩ 50mΩ حداکثر.
|
|
تست عمر
|
50،000 چرخه حداقل 1000،000 چرخه حداکثر
|
|
دمای جریان مجدد
|
265 درجه، 4 تا 5 ثانیه
|
|
آزمون قابلیت اطمینان PIN POGO
|
|
نیروی نگهدارنده
|
در چرخه نامی 500±50 در ساعت،50حداقل 1000 چرخه
|
|
رطوبت
|
EIA-364-31، روش آزمایش II، شرط A: اتصال کننده های مورد آزمایش با رطوبت نسبیاز 90 تا 95٪RH و دمای 40°C ± 2°C رطوبت نسبی برای 96 ساعت-آره
|
|
مقاومت در برابر گرما
|
EIA-364-56، روش 5، سطح 2 265°C+10/-0°Cبرای ۳۰ تا ۳۵ ثانیه
|
|
اسپری نمک
|
EIA-364-26,شرط آزمایش B: اتصال کننده های مرتبط با 5±1% محلول نمکغلظت، 35+1°C/-2°C برای 48 ساعت
|
|
آزمایش نیروی یدکی
|
روش تست نیروی عادی، 100g±20g در ارتفاع کاری
|
|
طول عمر دمایی
|
EIA-364-17، روش آزمایش A،شرط 4،شرط زمان آزمایش Aاتصال به 85°C± 2°C برای 96 ساعت
|
|
قابلیت جوش دادن
|
EIA-364-52 غوطه ور شدن به 265±5°C، 60/40±5٪ Sn/pb جوش برای 4.0 ~ 5.0 ثانیه
|
|
مقاومت تماس
|
EIA-364-23 مقاومت تماس را با یک جریان آزمایش حداکثر 100 mA اندازه گیری کنیدو حداکثر ولتاژ 20 mV
|
برخی از کانکتورهای مخصوص پوگو پین برای مرجع:
زمینه کاربرد کانکتور پین پوگو:
بسته بندی و حمل
