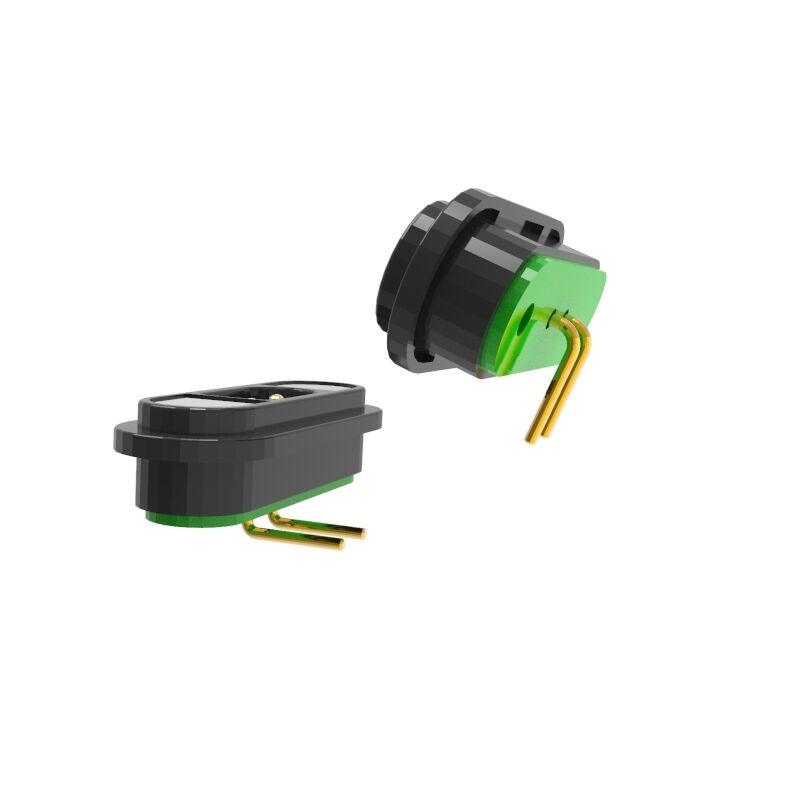

کانکتور قدرت مغناطیسی خمشی 2 پین نر و ماده 2.8 میلی متر

نام تجاری:	UPE
شماره مدل:	VIC0200A/VIC0200C
مقدار تولیدی:	5000
قیمت:	$1-$5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9002

سند:

VIC0200A.pdf

نام:

کانکتور مغناطیسی

زمین:

2.8 میلی متر

شماره پین:

2 پین

مواد:

برنج ، ndfeb ، htn

نیروی فنر:

80 گرم ± 20 گرم

کارگروه:

1.0 میلی متر

فعلی:

5.0A

شستشو:

12 ولت

دمای عملیات::

-25 ℃ تا +80

تماس با مقاومت:

50mΩ حداکثر (PIN)

قابلیت ارائه:

5KPCS/روز

برجسته کردن:

کانکتور برق مغناطیسی 2 پین

کانکتور مغناطیسی خمشی 2.8 میلی متر

کانکتور برق مغناطیسی ماده نر

توضیح محصول

اتصال برق مغناطیسی 2 پین - گام 2.8 میلی متر

راه حل های کانکتور مغناطیسی حرفه ای با پیکربندی 2 پین نر و ماده با گام 2.8 میلی متری برای اتصالات برق قابل اعتماد.

مشخصات سازنده

UPE - سازنده راه حل های اتصال دهنده و کابل مغناطیسی حرفه ای با قابلیت های سفارشی سازی جامع و خدمات طراحی حرفه ای.

مشخصات مواد

بدنه: مشکی HTN UL94V-0، نایلون با دمای بالا، UL94V-0 ضد شعله
آهنربا: N52 NdFeB آبکاری Ni Cu Ni

خواص مکانیکی

نیروی تماس: 80 گرم ± 20 گرم در سکته کاری 1.0 میلی متر
عمر سرویس: حداقل 50000 سیکل

مشخصات برق

ولتاژ نامی: DC 12V
جریان کار مداوم: 5A
امپدانس استاتیک تماس: حداکثر 50mΩ (PIN)
تست ولتاژ بالا: AC 1000V 0.5mA 3SEC / DC 1000V 0.5mA 3SEC

عملکرد زیست محیطی

نیروی جاذبه مغناطیسی: بیش از 600G بین داکینگ نر و ماده
تست محیطی: نمک پاشی 48 ساعت

پارامترهای فنی

پارامتر	مشخصات
تایپ کنید	مرد/زن
سنجاق	2 پین
زمین	2.8 میلی متر
رنگ	مشکی
مسکن	مشکی HTN UL94V-0
آهنربا	N52 NdFeB آبکاری Ni Cu Ni
نیروی فنر	80 گرم ± 20 گرم در سکته کار 1.0 میلی متر
عمر مکانیکی	حداقل 50000 سیکل
فعلی	حداکثر 5.0 آمپر
ولتاژ	DC 12 ولت
مقاومت تماسی	حداکثر 50mΩ (PIN)
دمای عملیات	25 ℃ تا +80 ℃
تست نمک پاشی	48 ساعت
گواهینامه	مطابق با ROHS یا REACH
تست کنید	تست 100% باز و کوتاه

نقشه های فنی

کانکتور نر مغناطیسی 2 پین

کانکتور مغناطیسی زن 2 پین

مزایای اتصال دهنده مغناطیسی

اتصال جذب خودکار برای عملیات آسان
رابط مغناطیسی برای حذف آسان دستگاه
چرخه عمر بالا: 50000-300000 چرخه اتصال مجدد
طراحی ضد آب قابل تنظیم با قابلیت رتبه بندی IP68
پشتیبانی جریان بالا: 3A-20A برای شارژ سریعتر
مقاومت در برابر خوردگی عالی: تست اسپری نمک 48H-120H
طراحی شکل سفارشی برای تطبیق محصول و زیبایی شناسی پیشرفته
موقعیت یابی مغناطیسی با حفاظت دو مدار
مقیاس پذیری عالی برای رابط های برق، سیگنال، ویدئو، صدا
زمان توسعه کوتاه با قالب های سفارشی سازی کم هزینه
انتقال قابل اعتماد سیگنال RF بالا با سازگاری USB 2.0

حوزه های کاربردی

دستگاه های پوشیدنی و وسایل الکترونیکی قابل حمل

ساعت های هوشمند، ردیاب های تناسب اندام، مچ بندهای هوشمند، تلفن های پوشیدنی، هدست های بلوتوث، هدست های واقعیت مجازی/AR، عینک های هوشمند. از مزایای آن می توان به ضد آب بودن (IP67/IP68)، مقاومت در برابر تعریق و جلوگیری از آسیب کابل اشاره کرد.

تجهیزات پزشکی

نمایشگرهای قابل حمل، سنسورهای پوشیدنی، تجهیزات تشخیصی، دستگاه‌های کنار تخت، اسکنرهای دستی، ابزارهای جراحی قابل شارژ. ضدعفونی سریع را تضمین می کند و از قطع شدن تصادفی آن جلوگیری می کند.

تجهیزات صنعتی، اتوماسیون و تست

اسکنرهای دستی، تست مترهای قابل حمل، سنسورها، روباتیک، تابلوهای کنترل، تبلت های مقاوم. مقاومت عالی در برابر لرزش / ضربه و اتصالات مهر و موم شده برای محیط های خشن را ارائه می دهد.

مخابرات، ارتباطات داده و سمعی و بصری

روترها، مودم ها، تلفن های کنفرانس، بلندگوهای قابل حمل، میکروفون ها، رابط های صوتی حرفه ای. اتصالات داده / برق امن را ارائه می دهد که در برابر کشش های تصادفی مقاوم است.

هوانوردی، هوافضا و ارتباطات نظامی

تجهیزات تست اویونیک، رادیوهای ارتباطی قابل حمل، تبلت های ناهموار، ایستگاه های اتصال. برای ناهمواری، قابلیت اطمینان و اتصالات ایمن در سناریوهای حیاتی ماموریت بسیار مهم است.

خودرو و حمل و نقل

پورت های شارژ داخل خودرو، دانگل های تشخیصی OBD-II، سیستم های ناوبری خودرو، دستگاه های ردیابی ناوگان. در برابر لرزش خودرو مقاومت می کند و اتصالات کور آسان را فراهم می کند.

لوازم الکترونیکی مصرفی

گوشی های هوشمند، تبلت ها، لپ تاپ ها، هدفون های بلوتوث، دوربین های دیجیتال، پهپادها، پاوربانک ها. حداکثر راحتی کاربر را ارائه می دهد و از آسیب پورت جلوگیری می کند.

چرا UPE را به عنوان شریک خود انتخاب کنید؟

خدمات سفارشی سازی حرفه ای
قابلیت تولید نمونه سریع
سیستم کنترل کیفیت دقیق
پردازش با قطعات وارداتی
تجهیزات تست با دقت بالا
روش های کنترل هزینه معقول
مطابقت با استانداردهای زیست محیطی محصول

فرآیند سفارش

1. الزامات خود را ارسال کنید

جزئیاتی از جمله نوع کانکتور، درجه بندی ولتاژ و جریان، مشخصات کابل، قطبیت مغناطیسی، کمیت و الزامات ویژه را ارائه دهید.

گزینه 1: فرم RFQ را در وب سایت ما پر کنید
گزینه 2: مشخصات ایمیل بهsunion@upetech.net

2. دریافت نقل قول سفارشی

تیم مهندسی ما الزامات را بررسی می‌کند و قیمت‌های رقابتی، زمان هدایت و گزینه‌های نمونه‌سازی را ارائه می‌کند.

3. تأیید و تأیید سفارش

برنامه طراحی و تولید را نهایی کنید. مدل های سه بعدی یا نمونه های موجود برای طرح های جدید.

4. تولید و تضمین کیفیت

تولید با کنترل کیفیت دقیق و گزارش های آزمایشی موجود.

5. تحویل سریع و پشتیبانی

حمل و نقل از طریق روش لجستیک ترجیحی با پشتیبانی فنی مداوم.

شرایط پرداخت

50% سپرده: برای پوشش هزینه های تولید، پیش پرداخت می شود
50٪ موجودی: قبل از حمل و نقل برای تضمین کیفیت پرداخت می شود

روش های پرداخت

T/T (حواله بانکی)
پی پال
بانک OCBC

توصیه: از PayPal برای نمونه ها (ایمن تر) و T/T برای سفارشات انبوه (کارمزد کمتر) استفاده کنید.

اطلاعات تکمیلی

زمان سرب نمونه: نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری
زمان تولید: 10-15 روز کاری
بازارها: آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت تجارت: EXW
گزینه های حمل و نقل: هوایی، دریایی، اکسپرس
خدمات: کیفیت بالا با قیمت مناسب، خدمات نصب شده، اندازه های سفارشی، رنگ ها و طرح ها

اطلاعات حمل و نقل
