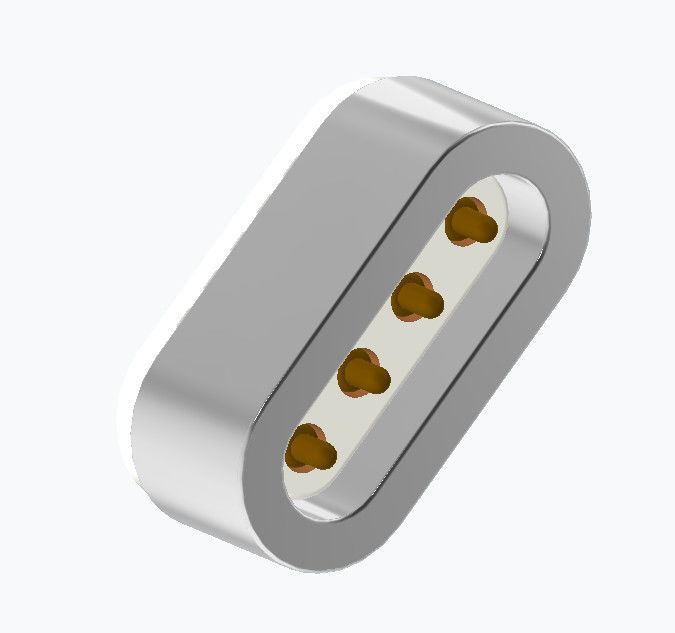

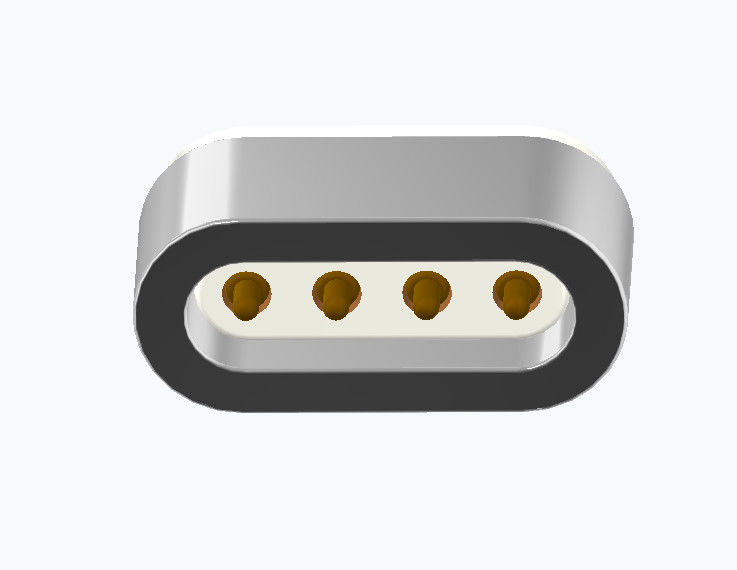

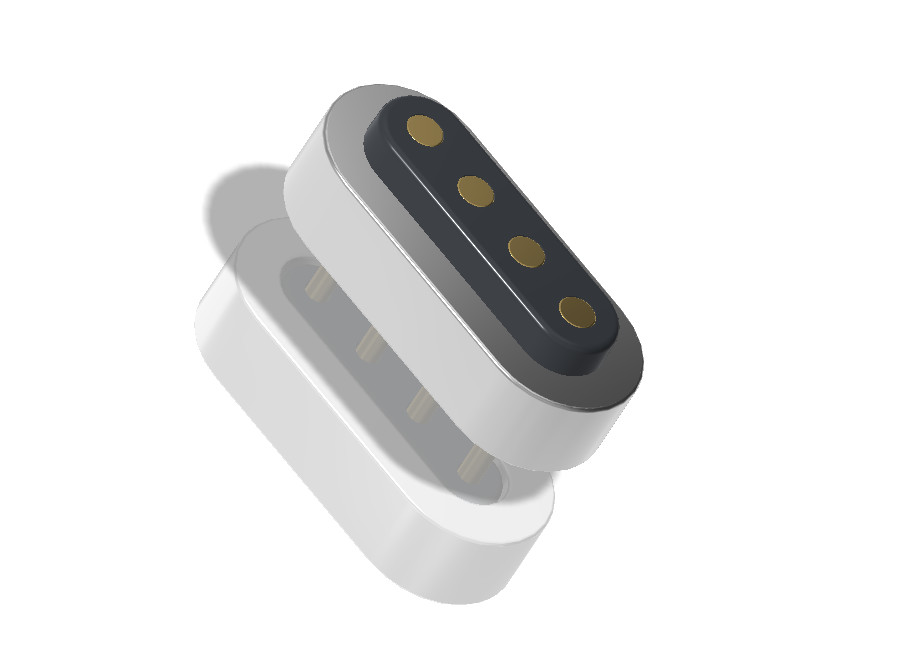

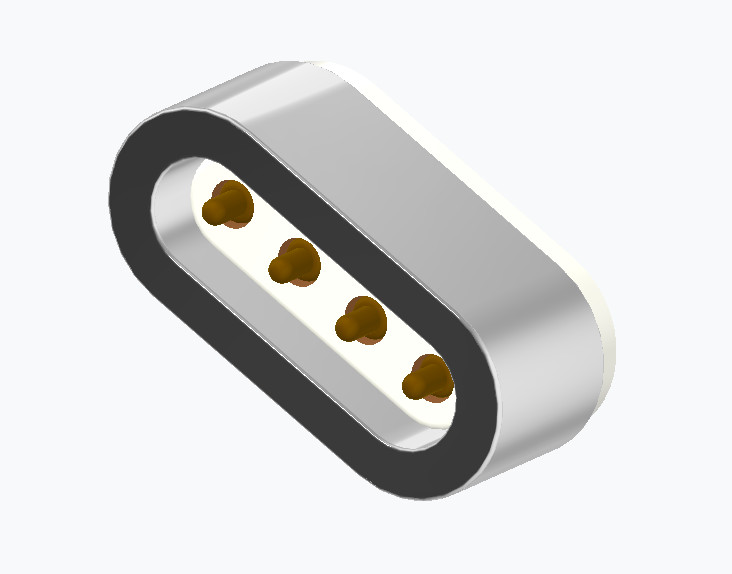

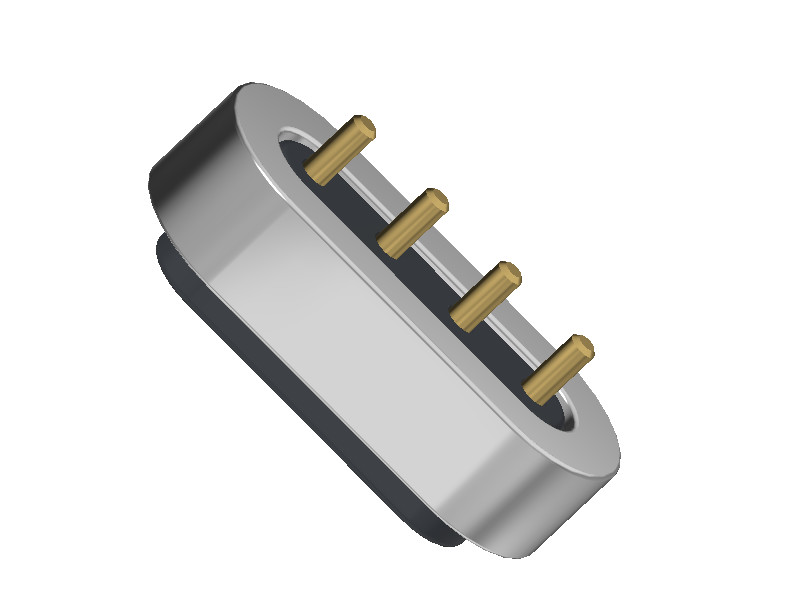

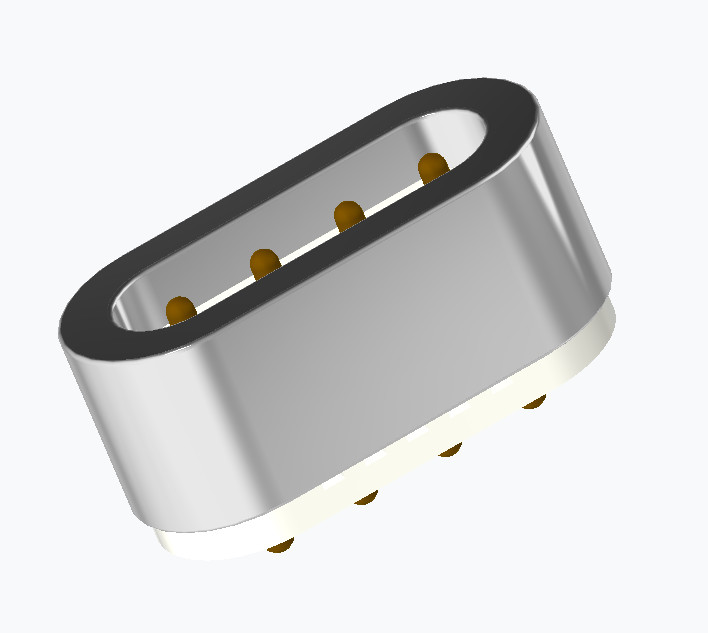

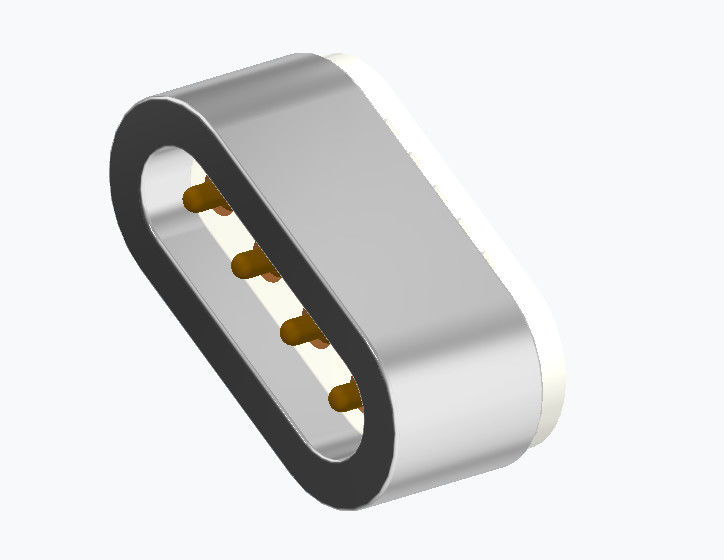

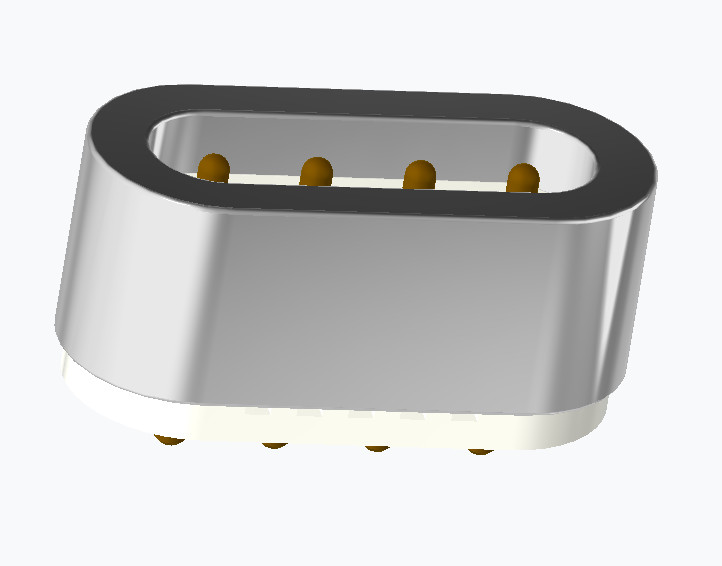

4-پين DIP پين پگو مردي زنانه رابط پين پگو مغناطيسي 2.0mm پچ سفارشي شده
اتحادیه Precision Electronic LIMITED ((UPE) یک تولید کننده سفارشی حرفه ای در تولید قطعات کانکتور از جمله POGO PIN، کانکتور POGO PIN، کانکتور مغناطیسی، کانکتور کابل مغناطیسی،انگشت انگشت آنتن یدکیاین یکی از رقابتی ترین شرکت در زمینه اتصال بهار بار در چین است. محصولات به طور گسترده ای در همه انواع ارتباطات استفاده می شود،تجهیزات پزشکی، لوازم الکترونیکی خودرو، تجهیزات بی سیم، پوشیدن هوشمند، تجهیزات آزمایش صنعتی (مانند تلفن های همراه، تلویزیون ها، تبلت هاکنسول های بازی و ماشین های یادگیری) و محصولات محیطی کامپیوترمحصولات ما عمدتا به اروپا، ایالات متحده، کانادا، کشورهای توسعه یافته و مناطق آسیا صادر می شوند.
سرمایه گذاری شرکت ما در تجهیزات پیشرفته هرگز متوقف نشده است، به منظور پاسخ بهتر به نیازهای رقابت بازار، و بهبود مداوم کیفیت محصولات.
مکانیکی:
- نیروی تماس: 40g ± 20g در 0.8mm کار
-بررسي عمر: 10000 چرخه
برق:
ولتاژ نامی: DC 12V ؛ ولتاژ نامی: 1A Max.
مقاومت تماس فلش بهار: 50 میلیومتر
عملکرد زیست محیطی:
دمای کار: -25°C تا +80°C
-اسپرای نمک 24 ساعت
مواد:
1. پگو پين
مواد پایه: مس C6801 (یک آلیاژ مس بدون سرب با مقاومت و رسانایی خوب در برابر خوردگی)
پوشش: طلا (Au) 0.5μm (بررسی عالی، مقاومت در برابر خوردگی و دوام برای تماس مکرر را فراهم می کند).
2. پن زنانه (رابطه سوکت)
مواد پایه: مس (احتمالا شبیه به C6801 برای سازگاری).
پوشش: طلا (Au) 0.125μm (پست تر از پین پوگو، کافی برای رسانایی اما ممکن است سریع تر استفاده شود).
3. مسکن
ماده: PA66 سیاه (پلی آمید 66، پلاستیک مهندسی قوی).
درجه حرارت شعله: UL94 V-0 (خود خاموش، با استانداردهای سختگیرانه قابل احتراق مطابقت دارد).
4. آهنربا
نوع: N52 NdFeB (بورون آهن نئودیمیوم، قوی ترین نوع مغناطیس دائمی موجود در بازار).
پوشش: Ni-Cu-Ni (پرت پوشش چند لایه ای نیکل-کاپر-نیکل برای مقاومت در برابر خوردگی).
5ورق عایق
ماده: چسب میلارد (نوعی از نوار چسب مقاوم به گرما و عایق برقی)
ضخامت: 0.05mm (بسیار نازک، احتمالا برای جداسازی قطعات رسانا استفاده می شود).
انطباق RoHS و REACH:
RoHS (محدودیت مواد خطرناک): تضمین می کند که مواد بدون مواد محدود مانند سرب، کادمیوم، جیوه و غیره باشند.
REACH (رجیستریشن، ارزیابی، مجوز مواد شیمیایی): تایید می کند که تمام مواد شیمیایی ثبت شده و برای استفاده در اتحادیه اروپا ایمن هستند.
پیاده سازی: تمام مواد (برنج، زره، محفظه HTN، PVC، آهنربا) و پوشش آنها باید از طریق اعلامیه مواد یا آزمایش آزمایشگاهی برای انطباق بررسی شوند.
100 درصد تست مدار کوتاه و باز:
الزامات تولید: هر واحد مورد بررسی الکتریکی قرار می گیرد:
تست مدار کوتاه: تایید هیچ اتصال ناخواسته بین پین
آزمون مدار باز: ثابت کردن پیوستگی در تمام مسیرهای سیگنال / قدرت مورد نظر
روش آزمایش: به طور معمول با تجهیزات آزمایش خودکار در طول مونتاژ نهایی انجام می شود.
تضمین کیفیت: خطر دسترسی دستگاه های خراب یا معیوب به مشتریان را از بین می برد
پارامتر اتصال کابل های مغناطیسی 4 پین نر و ماده:
|
نام
|
کانکتور مغناطیسی
|
|
نوع
|
نر و ماده
|
|
پین
|
4پين
|
|
رنگ
|
نقره
|
|
پنگ پگو
|
مس C6801، پوشش: طلا (Au) 0.5μm
|
|
قطعات چرخش
|
پوشش مس Au 0.125um
|
|
مغناطيس
|
پوشش N52 NdFeB Ni Cu Ni
|
|
مسکن
|
PA66 UL94V-0 سیاه
|
|
نیروی بهار
|
40g±20g، در 08-ممنون.
|
|
عمر مکانیکی
|
10000 چرخه دقیقه
|
|
جریان
|
1.0AMax
|
|
ولتاژ
|
12 ولت DC
|
|
مقاومت تماس
|
5حداکثر 0mΩ (PIN)
|
|
دمای کار
|
-25°C تا +80°C
|
|
آزمایش اسپری نمک
|
24 ساعته
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
نقشه فنی اتصال مغناطیسی 4 پین
نقشه فنی کانکتور مغناطیسی 4 پین زنانه
طرح PCB توصیه شده:
تحمل طرح: ± 0.05mm
مزیت های کانکتور مغناطیسی:
● طراحی انسانی از تجربه اتصال جذب خودکار
● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.
●مدت عمر: تا 100،000-200،000 چرخه
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.
● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛
● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.
●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص
● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود
استفاده از محصولات کانکتور مغناطیسی:
چرا با UPE همکاری می کنیم؟
1.تخصیص دقیق
●طرح های سفارشی برای پیچ، نرخ جریان، پوشش (طلای / نیکل) و مواد مسکن برای پاسخگویی به خواسته های دقیق برنامه.
2.توانايي توليد پیشرفته
●سرمایه گذاری مداوم در تجهیزات پیشرفته برای اطمینان از کیفیت و کارایی پیشرفته
●نمونه سازی سریع (نمونه در چند روز) و تولید مقیاس پذیر.
3استانداردهای جهانی کیفیت
●فرآیندهای سختگیرانه QC (100٪ آزمایش برای رسانایی، دوام و طول عمر).
●انطباق با RoHS، IPC و گواهینامه های خاص مشتری.
4. رسيدگي در سراسر جهان
●محصولات به اروپا، آمریکای شمالی و آسیا صادر می شود، با اعتماد مارک های سطح بالا.
5.برترین رقابت
●کنترل بهینه هزینه بدون از دست دادن کیفیت
چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، الزامات سفارشی، مشخصات فنی)
*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).
* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).
* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).
*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.
*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.
مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل
روش پرداخت:T/T،PayPal،OCBC
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
