2.54mm pitch 7pin Magnetic Connector 4 Contacts Pogo Pin مرد زن

نام تجاری:	UPE
شماره مدل:	7P-2.54PH-4.0H
مقدار تولیدی:	5000
قیمت:	$1-$5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9002

نام:

کانکتورهای مغناطیسی

مواد:

PA46/PA9T، برنج C3604، SUS304، NdFeB N52

شستشو:

12 ولت

فعلی:

زندگی مکانیکی:

10000 چرخه دقیقه

زور:

35±10gf در ارتفاع کار

تماس با مقاومت:

50mΩ حداکثر (PIN)

آزمایش افشاندن نمک:

48 ساعت

مقاومت در برابر دمای هیگت:

260 درجه سانتی گراد

دمای عملیاتی:

-40 ~ 85 درجه سانتیگراد

رنگ:

سیاه، زرد

قابلیت ارائه:

5KPCS/روز

برجسته کردن:

2اتصال مغناطیسی.54mm pitch,7پين پيگوي پيين,کانکتور مغناطیسی مردانه زنانه

7pin pogo pin connector

magnetic male female connector

توضیح محصول

2.54mm Pitch 7-Pin Connector مغناطیسی با 4 تماس

2اتصال مغناطیسی 7 پین با.54mm pitch با 4 تماس پوگو پین، نسخه های مرد و زن با خانه PA46 / PA9T در دسترس است.

خلاصه ی شرکت

شرکت یونیون پریسیشن الکترونیک یک تولید کننده حرفه ای است که در تحقیق و توسعه و تولید قطعات کانکتور تخصص دارد. به عنوان یک شرکت پیشرو در صنعت کانکتور چین،ما بر ارائه راه حل های رقابتی از جمله کانکتورهای پیگو تمرکز می کنیم، کانکتورهای مغناطیسی و کانکتورهای ضد آب صنعتی.

محصولات ما به طور گسترده ای در مخابرات، دستگاه های پزشکی، هوافضا و هواپیمایی، خودرو، تجهیزات بی سیم، فناوری پوشیدنی و تجهیزات آزمایش صنعتی استفاده می شود.

UPE دارای گواهینامه ISO9001 و ISO14001 است، که اطمینان حاصل می کند تمام محصولات با استانداردهای زیست محیطی RoHS اتحادیه اروپا مطابقت دارند. ما مواد اولیه کلیدی را از تایوان و ژاپن تامین می کنیم تا کیفیت برتر را تضمین کنیم.

مشخصات فنی

پارامتر	مشخصات
تعداد پین ها	7-پین یا سفارشی
ارتفاع	2.54ميلي متر
نوع	DIP
مواد پین پوگو	مس
مواد مسکن	PA46/PA9T
مواد مغناطیسی	بور آهن نئودیمیوم
درجه مغناطیس	N52 (به عنوان نیاز)
زندگی مکانیکی	10000 چرخه دقیقه
جریان	2.0A
ولتاژ	12 ولت DC
مقاومت تماس	50mΩ حداکثر (PIN)
آزمایش اسپری نمک	48 ساعت
مقاومت در برابر دمای بالا	۲۶۰ درجه سانتیگراد
دمای عملیاتی	-40°C تا +85°C
گواهینامه	محصول سازگار با ROHS یا REACH
آزمایش	تست 100٪ باز و کوتاه مدت

مواد و ساخت

پلنگر: مس C3604
بشکه: مس C3604
بهار: فولاد ضد زنگ SUS304
پوشش/عایق بندی: پلاستیک مهندسی (PA46 یا PA9T - نایلون مقاوم به گرما)
مغناطیس: بور آهن نئودیمیوم سینتر شده (NdFeB)
درجه: N52
اندازه مغناطیس: 3.5 * L3.0mm، عملکرد N52 نیروی مغناطیسی 4000 gauss
قطب: جهت گیری S (قطب جنوبی) - N (قطب شمالی) مشخص شده است
حفاظت از خوردگی: آزمایش اسپری نمک برای 24 ساعت

پوشش و پایان سطح

پلنگر و بشکه:
لایه پایه: نیکل (Ni) ، ضخامت ≥ 50 مایکرو اینچ (≈1.27 μm)
لایه بالای: طلا (Au) ، ضخامت 1-3 مایکرو اینچ (≈0.025 - 0.076 μm)
هدف: هدایت برق عالی، مقاومت تماس کم و محافظت از خوردگی
توجه: اندازه گیری در فاصله ۱٫۰ میلی متر از نقطه نایت انجام می شود.

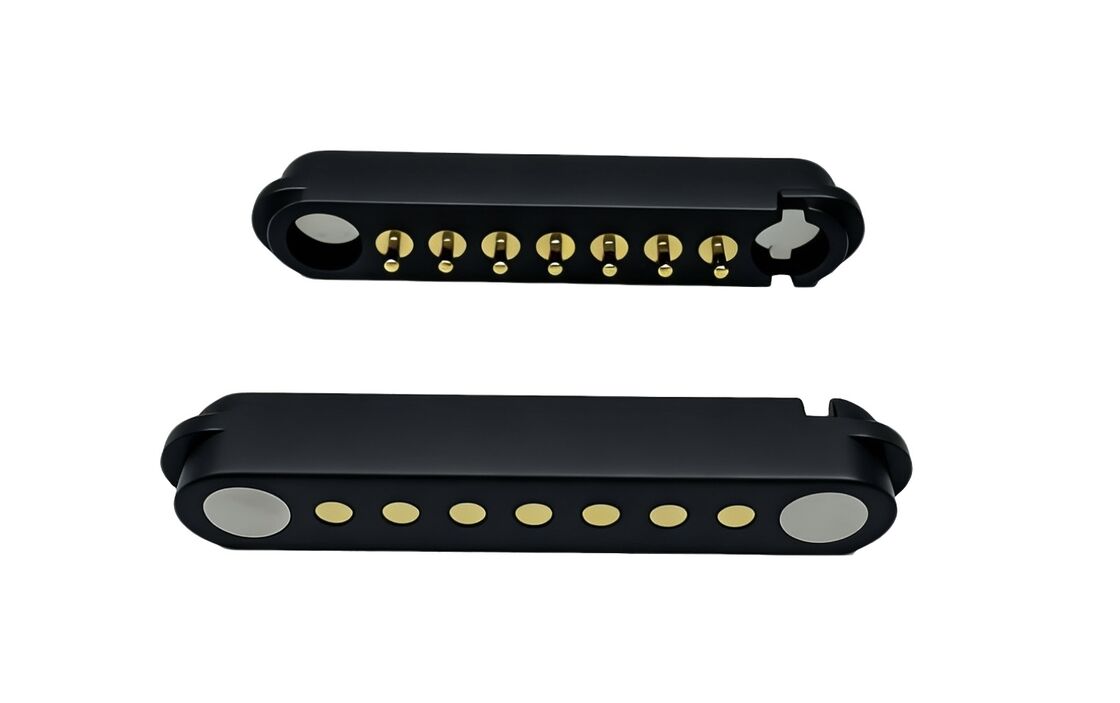

تصاویر محصول

کانکتور مغناطیسی مردانه 7 پین:

کانکتور مغناطیسی زنانه 7 پین:

مزایای محصول

طراحی انسانی با تجربه اتصال جذب خودکار
حفاظت ضد سقوط: آسان برای برداشتن از رابط شارژ بدون آسیب دستگاه
طول عمر طولانی: تا 100،000-200،000 چرخه
طراحی ضد آب: انتهای ماده محافظت ضد گرد و غبار و ضد آب را فراهم می کند (IPX8)
قابلیت شارژ سریع: طرح 5A-10A برای انتقال جریان بزرگ
ظاهر قابل تنظیم برای مطابقت با طراحی دستگاه برنامه مشتری
طراحی ساختاری ضد مدار کوتاه با حفاظت بی عیب
انتقال سیگنال فرکانس بالا: می تواند جایگزین USB 2 سنتی شود.0عملکردهای HDMI 1.3

چرا مشتریان ما را انتخاب می کنند؟

خدمات سفارشی حرفه ای
قابلیت تولید نمونه سریع
سیستم کنترل کیفیت سختگیرانه
فرآوری با اجزای وارداتی
تجهیزات آزمایش با دقت بالا
روش های معقول کنترل هزینه
استانداردهای زیست محیطی محصول

درخواست

خدمات طراحی

اطلاعات سفارش و ارسال

روش پرداخت:T/T، PayPal، OCBC

زمان نمونه گیری:نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری

زمان تولید:10-15 روز کاری

بازارها:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است

بسته بندی و حمل:
