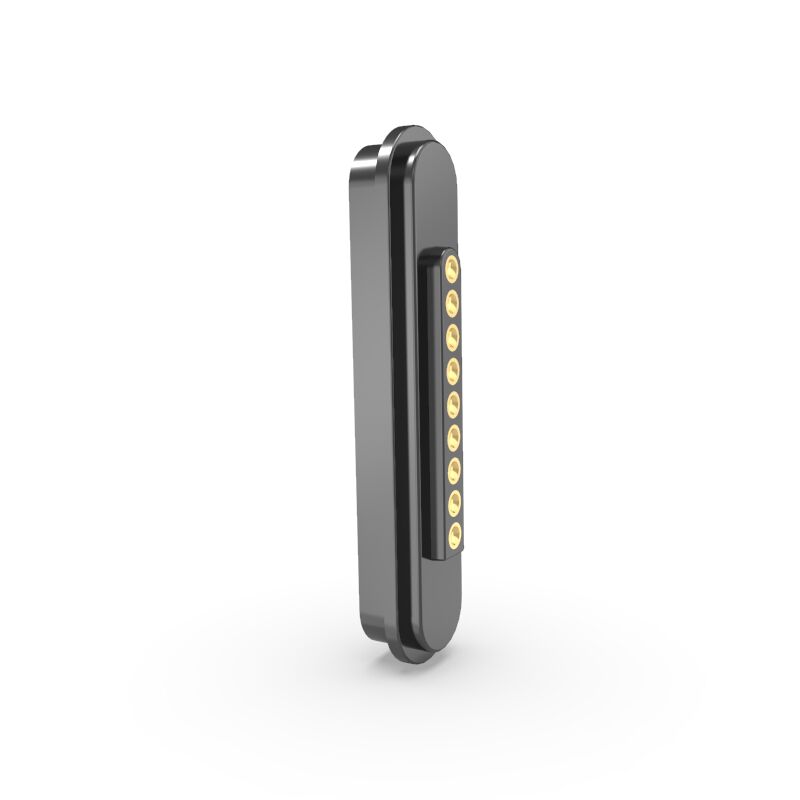

کانکتورهای پین پوگو مغناطیسی 9 پین نر و ماده 3A

نام تجاری:	UPE
شماره مدل:	VIC1550A/ VIC1550B
مقدار تولیدی:	5000
قیمت:	$1-$5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9002

سند:

VIC1550A.pdf

نام:

کانکتورهای مغناطیسی

مواد:

THN ، برنج C3604 ، SUS304 ، NDFEB N52

نیروی فنر:

80 گرم ± 20 گرم

کارگروه:

1.0 میلی متر

شستشو:

12 ولت

فعلی:

3.0A

نیروی مغناطیسی:

450 گرم

زندگی مکانیکی:

5000 چرخه حداقل.

تماس با مقاومت:

50mΩ حداکثر (PIN)

آزمایش افشاندن نمک:

48 ساعت

رنگ:

سیاه، زرد

قابلیت ارائه:

5KPCS/روز

برجسته کردن:

کانکتورهای پین پوگو مغناطیسی 3A,کانکتورهای مغناطیسی 9 پین با گارانتی,کانکتورهای پین پوگو نر و ماده

9Pin magnetic connectors with warranty

Male female pogo pin connectors

توضیح محصول

3A اتصال کننده های 9 پین مغناطیسی پگو مرد و زن

کانکتورهای مغناطیسی 9 پین دارای 9 پین پوگو با خانه نایلون با دمای بالا و مغناطیس NdFeB برای اتصال امن هستند.

مواد و پوشش

پنگ های پوگو

مواد: مس (پلنگر و بشکه)
پوشش: طلا (Au) بر روی نیکل (Ni) - مقاومت تماس کم، مقاومت در برابر خوردگی و دوام را تضمین می کند

مسکن

مواد: HTN (نیلون درجه حرارت بالا) + 30٪ فیبر شیشه ای (GF) - مقاومت مکانیکی بالا، مقاومت گرما
رنگ: سیاه
درجه قابل اشتعال: UL94 V-0 - خود خاموش، مناسب برای کاربردهای با ایمنی بالا

مغناطيس

نوع: NdFeB (نیدیمیم آهن بورون) ، درجه N52 - نیروی مغناطیسی قوی (بالاترین درجه برای استفاده تجاری)
پوشش: نیکل (Ni) - از خوردگی آهنربا جلوگیری می کند

مشخصات الکتریکی

ولتاژ کار: 12V DC
جریان کار: 5.0A - مناسب برای کاربردهای قدرت متوسط
مقاومت تماس (PIN): ≤50mΩ (حداکثر) - انتقال قدرت کارآمد را با حداقل از دست دادن تضمین می کند
آزمون ولتاژ بالا: AC/DC 1000V، 0.5mA، 3 ثانیه - عایق بندی و قدرت دی الکتریک را تایید می کند

ویژگی های کلیدی

انطباقROHS REACH- بدون مواد خطرناک
نیروی مغناطیسی: ≥450g - نگه داشتن قوی برای اتصالات امن
طراحی ایمنی: حفاظت از شورت سرک - جلوگیری از آسیب ناشی از تماس تصادفی

مشخصات فنی

پارامتر	مشخصات
تعداد پین ها	9-پین یا سفارشی
ارتفاع	2.20ميلي متر
نوع	زاويه راست
مواد پین پوگو	مس
مسکن	سیاه HTN+30%GF UL94 V-0
مغناطيس	بور آهن نئودیمیوم
درجه مغناطیس	N52 (به عنوان نیاز)
نیروی مغناطیسی	450G
نیروی بهار	80g±20g، در یک ضربه کاری 1.0mm
زندگی مکانیکی	۵۰۰۰ چرخه دقیقه
جریان	3.0A
ولتاژ	12 ولت DC
مقاومت تماس	50mΩ حداکثر (PIN)
آزمون ولتاژ بالا	AC1000V 0.5mA 3SEC / DC 1000V 0.5mA 3SEC
آزمایش اسپری نمک	48 ساعت
گواهینامه	محصول سازگار با ROHS یا REACH
تست	تست 100٪ باز و کوتاه مدت

تصاویر محصول

اتصال کننده های مغناطیسی مردانه 9 پین:

اتصال دهنده های مغناطیسی زنانه 9 پین:

طرح PCB توصیه شده:

تحمل طرح: ±0.05mm

درخواست ها

دستگاه های پوشیدنی، تجهیزات موقعیت یاب هوشمند، مچ بند هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث
تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی
تجهیزات اتوماسیون و صنعتی، تجهیزات صوتی و تصویری
هواپیمایی، الکترونیک هوافضا، ارتباطات نظامی
تجهیزات خودرو، ناوبری خودرو، آزمایش و اندازه گیری
لوازم الکترونیکی مصرف کننده (تلفن های همراه، رایانه های تبلت، هدست های بلوتوث، دوربین ها، ساعت ها و سایر محصولات الکترونیکی قابل حمل)

چرا UPE را انتخاب کنید؟

راه حل های متناسب با هر نیاز

سفارشی سازی تخصصی برای کاربردهای پزشکی، خودرو یا الکترونیک مصرفی با همکاری از انتهای تا انتهای از مفهوم تا تولید.

نمونه سازی سریع - زمان سریع تر به بازار

نمونه های استاندارد: 2-3 روز. طرح های سفارشی: 7 روز کاری. پروژه های وابسته به قالب: 12 روز.

تضمین کیفیت بدون سازش

کنترل مبتنی بر فرآیند با آزمایش دقیق اطمینان از مطابقت 100٪ عملکرد و دوام را تضمین می کند.

مواد برتر و تولید دقیق

ماشین آلات سوئیسی برای دقت در سطح میکروم و مواد وارداتی با چاپ سرد برای هدایت برتر

تست و قابلیت اطمینان معتبر

تجهیزات آزمایشگاهی با دقت بالا عملکرد الکتریکی، مکانیکی و زیست محیطی را تأیید می کنند.

صرفه جویی بدون سازش

جریان های کار بهینه شده باعث کاهش ضایعات و کاهش هزینه ها با قیمت گذاری شفاف برای سفارشات عمده می شود.

انطباق با توجه به محیط زیست

ROHS، بدون هالوجن و مطابقت با REACH برای صنایع حساس از جمله پزشکی و مراقبت از کودکان.

اطلاعات سفارش

روش پرداخت: T/T، PayPal، OCBC
نمونه زمان تحویل: نمونه موجود 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری
زمان تولید: 10-15 روز کاری
بازارهای: آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله: EXW
خدمات: کیفیت بالا با قیمت مناسب، خدمات OEM، اندازه های سفارشی، رنگ ها و طرح های موجود

بسته بندی و حمل

سفارشی سازی در دسترس است - برای راه حل های سفارشی با ما تماس بگیرید!
