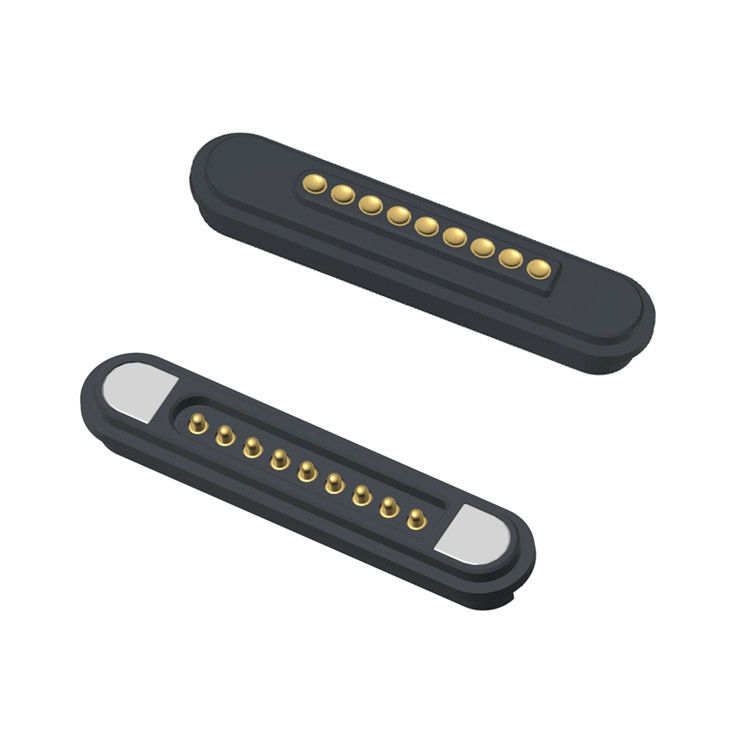

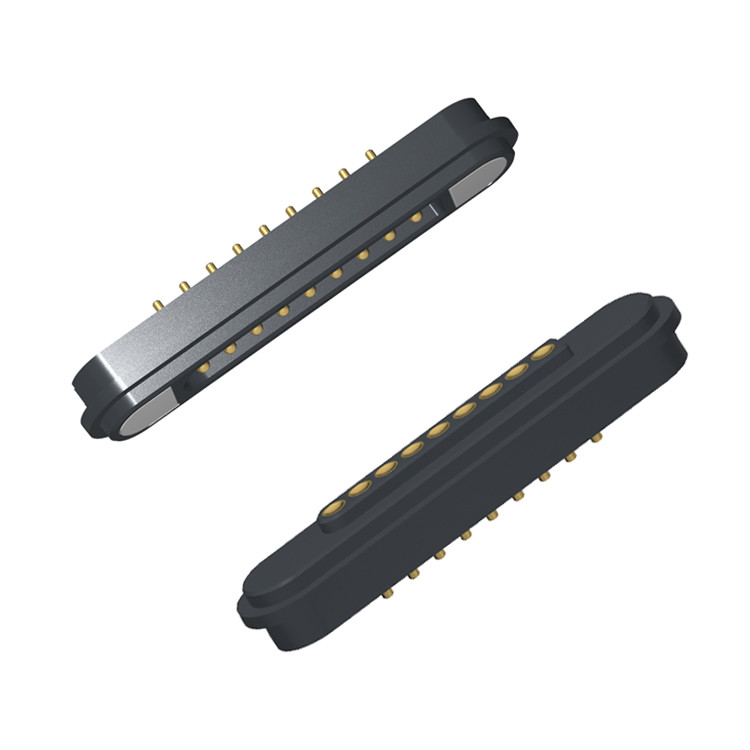

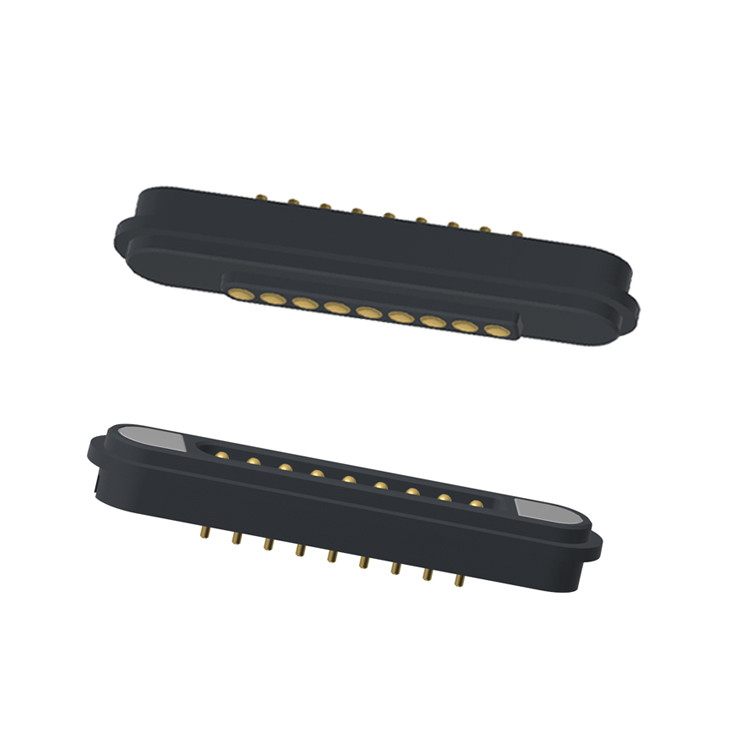

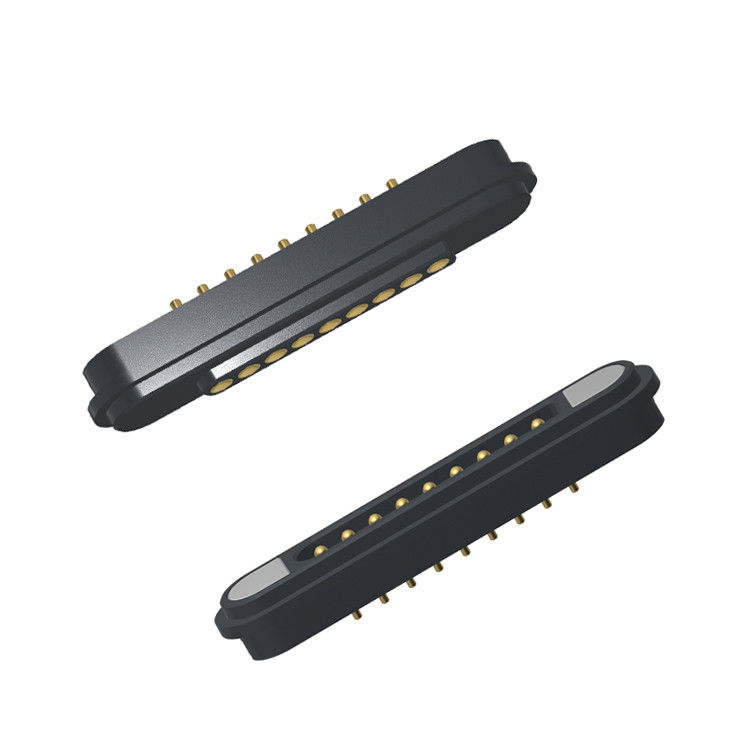

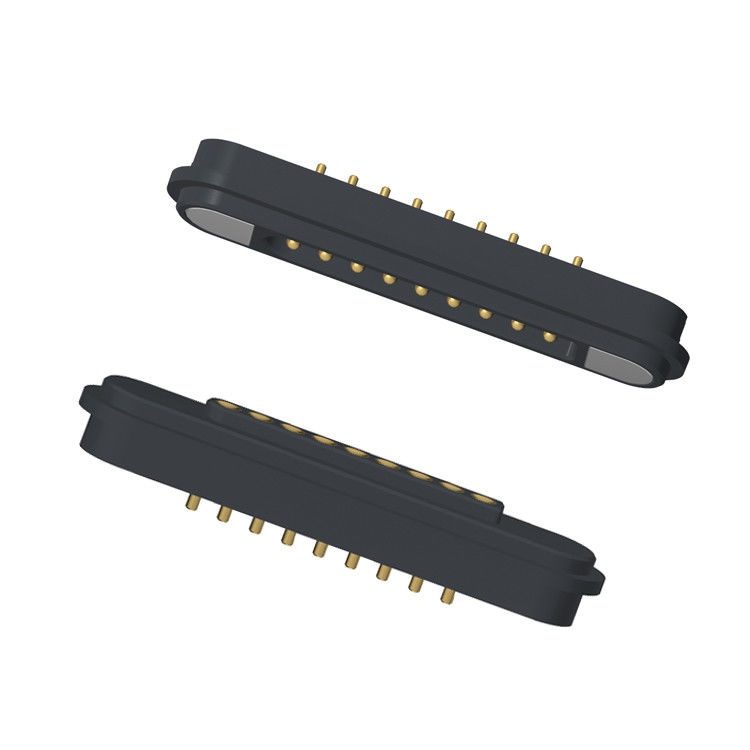

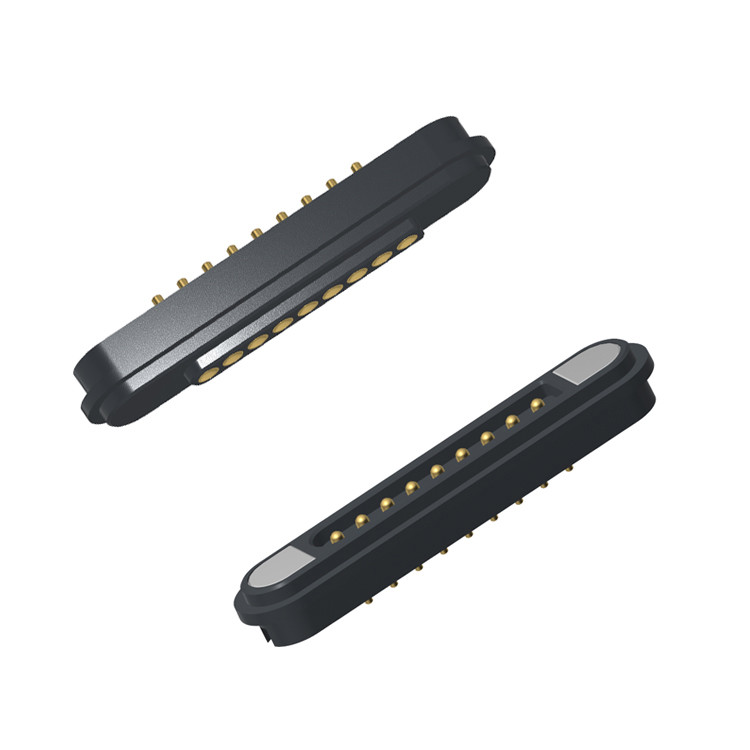

600G نیروی مغناطیسی 9pin Pogo Pin کانکتور مغناطیسی برای شبیه ساز خورشیدی

600G نیروی مغناطیسی وnbsp;کانکتور مغناطیسی 9 پین پین پگو برای شبیه ساز خورشیدی

UPE – تولید کننده حرفه ای کانکتور مغناطیسی و راه حل های کابل

ما کانکتورهای مغناطیسی حرفه ای و کانکتورهای کابل مغناطیسی را طراحی و تولید می کنیم. تیم مهندسی داخلی ما با شما همکاری می کند تا راه حل های کانکتور پین پگو مغناطیسی کاملاً سفارشی را ایجاد کند که دقیقاً متناسب با نیازهای منحصر به فرد شما باشد.

به عنوان یک تولید کننده حرفه ای کانکتورهای مغناطیسی و کانکتورهای کابل مغناطیسی، UPE سفارشی سازی end-to-end را ارائه می دهد. مهندسان طراحی اختصاصی ما مستقیماً با شما کار می کنند تا نیازها و چالش های خاص شما را درک کنند. سپس محصولات کانکتور پین پگو مغناطیسی و راه حل های یکپارچه را توسعه می دهیم و اتصال مغناطیسی دقیقی را که نیاز دارید ارائه می دهیم.

برای اطمینان از عمر مکانیکی تماس پین پگو، هرگز آن را فراتر از ضربه کاری تعریف شده مشخص شده در نقاشی فشرده نکنید. فشرده سازی بیش از حد می تواند به فنر داخلی آسیب برساند و منجر به کاهش عملکرد یا خرابی شود.

مواد:

محفظه: HTN سیاه UL94V-0

پین پگو: برنج C3604 آبکاری Au 0.125um، فنر: SUS304
پین ماده: برنج آبکاری Au 0.125um

آهنربا: N52 NdFeB آبکاری Ni Cu Ni

مکانیکی:

نیروی تماس: 80 گرم و plusmn; 20 گرم در 1.0 میلی متر ضربه کاری

آزمایش عمر جذب مردانه و زنانه: 10000 چرخه

آزمایش ظرفیت جذب: جذب اتصال ماده 600 گرم و plusmn; 20٪

الکتریکی:

ولتاژ نامی: DC12V; ولتاژ نامی: 3AMax.

مقاومت تماس پین فنری: 50 میلی اهم حداکثر.

عملکرد محیطی:

تحمل دما: 260℃

دمای عملیاتی: -25℃ تا +80℃

آزمایش محیطی: اسپری نمک 48 ساعت

پارامتر کانکتورهای مغناطیسی 9 پین نر و کانکتور مغناطیسی ماده:

نقشه فنی کانکتور مغناطیسی 9 پین نر

نقشه فنی کانکتور مغناطیسی 9 پین ماده

مزایای کانکتور مغناطیسی:

1) تجربه اتصال جذب خودکار؛ عملکرد آسان؛

2) از یک رابط مغناطیسی برای حذف آسانتر دستگاه استفاده می کند.

3) چرخه عمر بالا. از 50000-300000 زمان اتصال مجدد پشتیبانی می کند؛

4) طراحی ضد آب سفارشی آسان است، ماده می تواند ضد گرد و غبار و ضد آب (IP68) را به دست آورد؛

5) پشتیبانی از جریان بالا (3A-20A)، شارژ سریعتر؛

6) رتبه بندی خوردگی عالی (48H-120H) با محیط های سخت مطابقت دارد؛

8) شکل سفارشی شده برای مطابقت با شکل محصول، بهبود نقطه فروش محصول؛

9) موقعیت یابی آهنربا، استفاده از آهنرباها و ساختار برای محافظت دوگانه مدار به جهت تمایز می رسد

جهت (این کاربر محور و کاربر پسند است)

10) رابط مقیاس پذیری عالی، می تواند به دست آید (سیگنال برق ویدئو صوتی جک و غیره)؛

11) زمان توسعه کوتاه است، قالب کم هزینه برای سفارشی سازی؛

12) انتقال سیگنال RF بالا و قابل اعتماد را ارائه دهید. کانکتور ما USB 2.0 است

کاربرد محصولات کانکتور مغناطیسی:

چرا UPE باید شریک شما باشد؟

1. خدمات سفارشی سازی حرفه ای
2. قابلیت تولید نمونه سریع
3. سیستم کنترل کیفیت دقیق
4. پردازش با اجزای وارداتی
5. تجهیزات تست با دقت بالا
6. روش های کنترل هزینه منطقی
7. استانداردهای زیست محیطی محصول

نحوه سفارش کانکتور مغناطیسی خود با UPE

1. الزامات خود را ارسال کنید
جزئیات را ارائه دهید، مانند:

.نوع کانکتور (برق، داده، هیبریدی، ضد آب و غیره)

.ولتاژ و جریان نامی

.طول و مشخصات کابل

.ترجیحات قطبیت و هم ترازی مغناطیسی

. مقدار و زمان تحویل

الزامات ویژه (رتبه IP، محافظ، گواهینامه ها و غیره)

. گزینه 1: فرم RFQ (درخواست قیمت) ما را در وب سایت ما پر کنید.
. گزینه 2: مشخصات خود را مستقیماً به ایمیل بزنیدsunion@upetech.net (یا مخاطب تعیین شده شما).

2. یک نقل قول سفارشی دریافت کنید
تیم مهندسی ما الزامات شما را بررسی خواهد کرد.

ما یک قیمت رقابتی ارائه می دهیم، از جمله: گزینه های قیمت گذاری/زمان تحویل/نمونه سازی (در صورت نیاز)

3. سفارش را تایید و تایید کنید
پس از تایید قیمت، ما طراحی و برنامه تولید را نهایی می کنیم.

برای طرح های جدید، ممکن است مدل های سه بعدی یا نمونه هایی را برای آزمایش ارائه دهیم.

4. تولید و تضمین کیفیت
UPE سفارش شما را با بررسی های دقیق کنترل کیفیت تولید می کند.

ما می توانیم گزارش ها و گواهینامه های آزمایش را در صورت درخواست ارائه دهیم.

5. تحویل و پشتیبانی سریع
سفارش شما از طریق روش لجستیک مورد نظر شما (DHL، FedEx، حمل و نقل دریایی و غیره) ارسال می شود.

تیم ما برای پشتیبانی فنی و سفارشات آینده در دسترس است.

مدت پرداخت:

50٪ سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ موجودی (قبل از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد را از هر دو طرف تضمین می کند.

روش پرداخت:

T/T (حواله بانکی)، PayPal، بانک OCBC

توصیه:

از PayPal برای نمونه ها (ایمن تر) استفاده کنید.

از T/T برای سفارشات عمده (هزینه های کمتر) استفاده کنید.

زمان تحویل نمونه: نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری

زمان تحویل تولید:10-15 روز کاری

ساخته شده برای:آمریکا، اروپا، آسیا، آفریقای جنوبی

اصطلاح تجاری: EXW

حمل و نقل: هوایی، دریایی، اکسپرس

خدمات: کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه، رنگ و طرح خاص قابل قبول است
