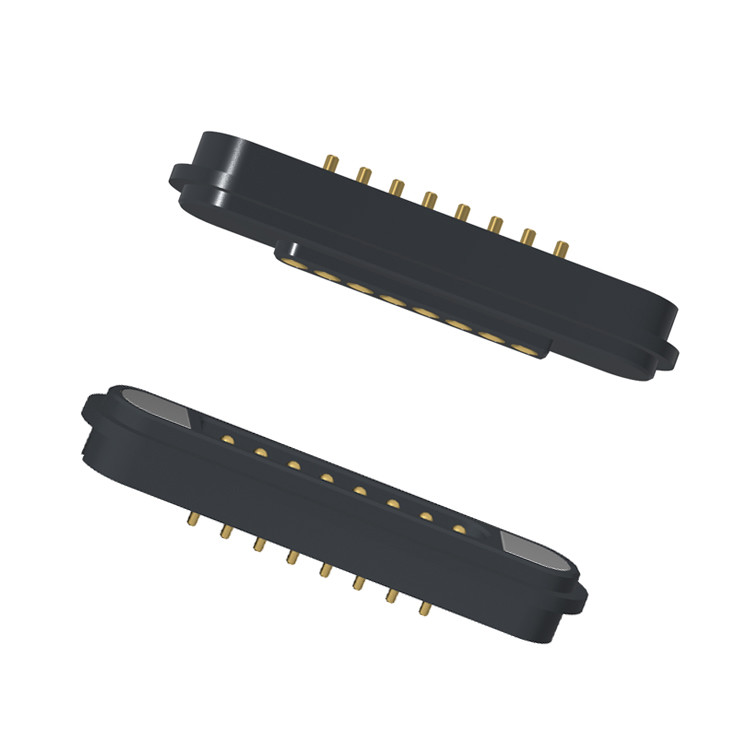

کانکتور الکتریکی مگنتیک مستطیل 8Pin برای سیستم های الکترونیکی دوچرخه

اطلاعات پایه
محل منبع: چین
نام تجاری: UPE
گواهی: ISO9002
شماره مدل: SM-100-A08-11 /SM-100-B08-21
سند: SM-100-A08-11.pdf
مقدار حداقل تعداد سفارش: 5000
قیمت: $1-$5
جزئیات بسته بندی: کیسه های پلی اتیلن
زمان تحویل: 12-15 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5KPCS/روز
اطلاعات تکمیلی
نام: کانکتور مغناطیسی گام صدا: 2.2 میلی متر
شماره پین: 8 پین مواد: برنج ، ndfeb ، htn
نیروی بهار: 80 گرم ± 20 گرم کارگروه: 1.0 میلی متر
Current: 3.0A ولتاژ: 12 ولت
دمای عملیات:: -25 ℃ تا +80 مقاومت تماسی: 50mΩ حداکثر (PIN)

توضیحات محصول

کانکتور الکتریکی مغناطیسی مستطیل شکل 8pin برای سیستم های الکترونیکی bbicycle.


UPE - سازنده کانکتور مغناطیسی حرفه ای و راه حل های کابل

UPE کانکتور مغناطیسی حرفه ای و سازنده کابل مغناطیسی است.
ما طراحان حرفه ای خودمان را داریم تا هر یک از نیازهای شما را برآورده کنیم و خدمات سفارشی سازی کانکتور مغناطیسی را ارائه دهیم. محصولات و راه حل های مختلف اتصال پین مغناطیسی Pogo را می توان با توجه به نیازهای مختلف مشتری طراحی کرد.


برای اطمینان از زندگی مکانیکی تماس پین Pogo ، هرگز آن را فراتر از سکته مغزی کاری مشخص شده در نقاشی فشرده نکنید. فشار بیش از حد می تواند به چشمه داخلی آسیب برساند و منجر به کاهش عملکرد یا عدم موفقیت شود.


مواد:

مسکن:سیاه HTN UL94V-0 ، HTN (نایلون درجه حرارت بالا) ،UL94V-0 مقاوم در برابر شعله

POGO PIN: BRASS C6801 PLATING AU 0.125UM ،هدایت بالا ، مقاومت در برابر خوردگی
پین زن: آبکاری برنجی AU 0.125um

آهنربا: N52 NDFEB PLATING NI CU NI


مگسECALICAL:

نیروی تماس: 20 گرم 80 گرم در 1.0 میلی متر استور کار

Storke کامل: 1.1 میلی متر

تست عمر جذب زن و مرد: 10،000 چرخه


برقی:

ولتاژ دارای امتیاز: DC12V ؛ ولتاژ دارای امتیاز: 3Amax.

مقاومت در برابر تماس با پین بهار: 50 میلی متر حداکثر.


عملکرد محیطی:

تحمل دما: 260

دمای عملکرد: -25 ℃ تا +80

آزمایش محیطی: اسپری نمک 48 ساعت


اتصالات مغناطیسی مرد 8 و پارامتر اتصال مغناطیسی زن:

نام

اتصال مغناطیسی

نوع

زن/زن

پین کردن

8pin

زمین

2.2 میلی متر

رنگ

سیاه

سنجاق

برنجی C6801 آبکاری AU 0.125UM

سنجاق زن

آبکاری برنجی Au 0.125um

محفظه

سیاه HTN UL94V-0

مغناطیس

n52 ndfeb plating ni cu ni

نیروی بهاری

80g20 گرم ، در 1.0MM Storke کار.

زندگی مکانیکی

10000 چرخه دقیقه ..

جاری

3.0مات

ولتاژ

DC12V

مقاومت در برابر تماس

50mΩ حداکثر (پین).

دمای عمل

25 ℃ تا +80

تست اسپری نمکی

48 ساعت

مجوز

ROHS یا به محصول سازگار

تست

تست 100 ٪ باز و کوتاه


8pin طراحی فنی کانکتور مغناطیسی مرد

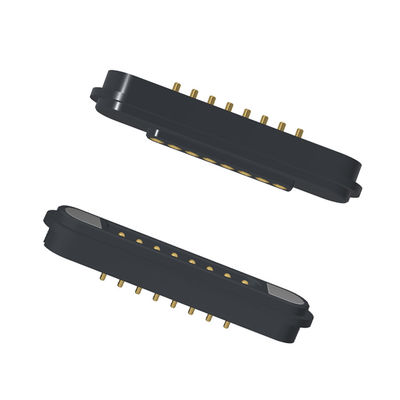

کانکتور الکتریکی مگنتیک مستطیل 8Pin برای سیستم های الکترونیکی دوچرخه 0

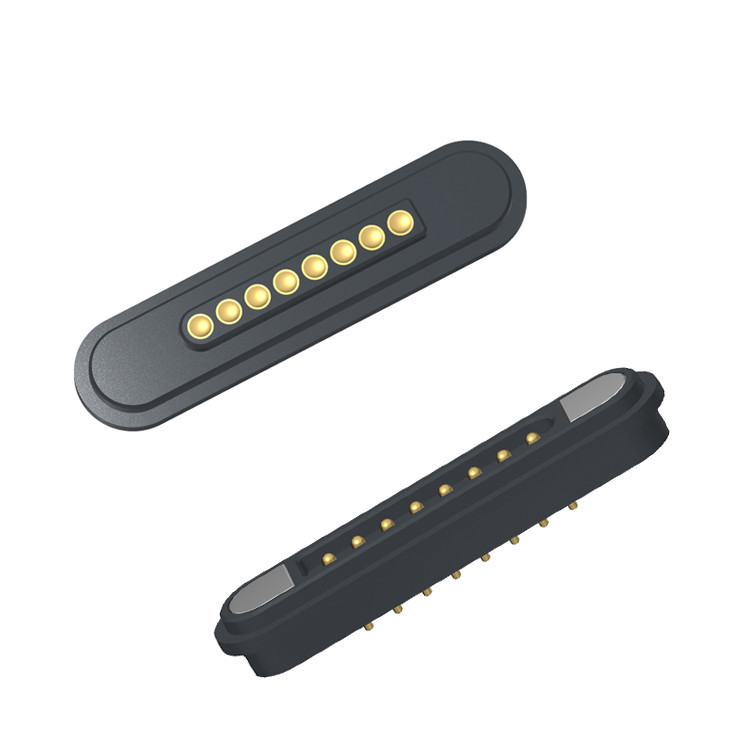

کانکتور الکتریکی مگنتیک مستطیل 8Pin برای سیستم های الکترونیکی دوچرخه 1



8pin طراحی فنی کانکتور مغناطیسی زن

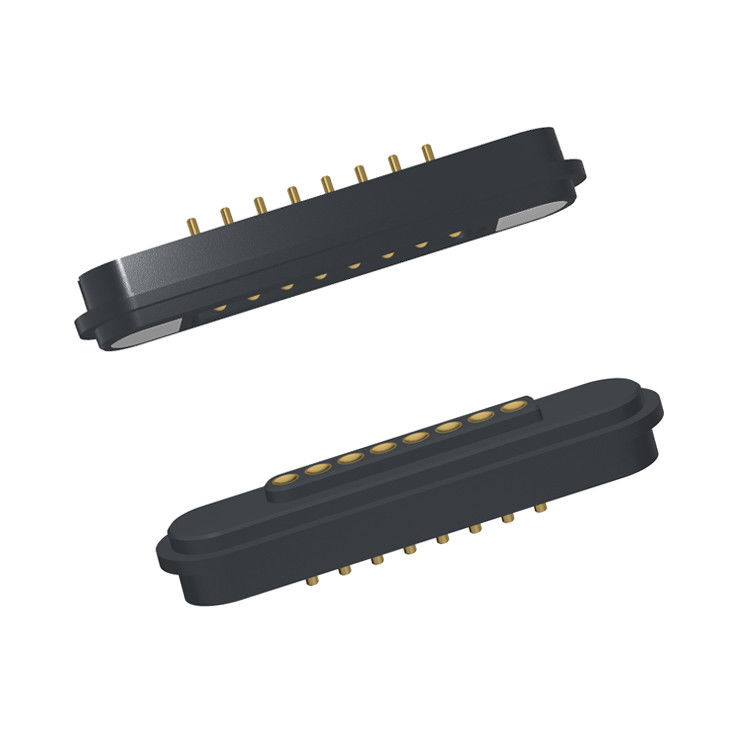

کانکتور الکتریکی مگنتیک مستطیل 8Pin برای سیستم های الکترونیکی دوچرخه 2

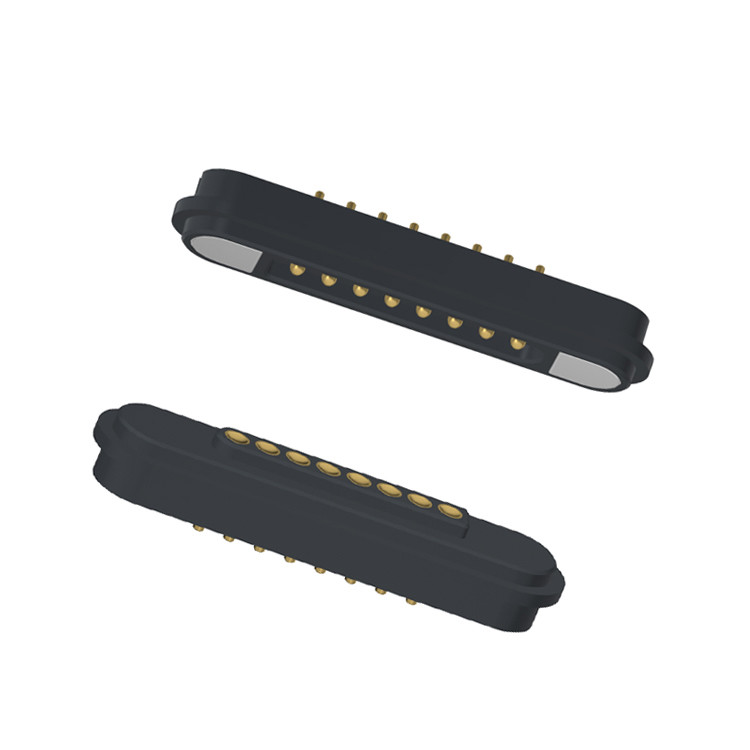

کانکتور الکتریکی مگنتیک مستطیل 8Pin برای سیستم های الکترونیکی دوچرخه 3


مزایای اتصال مغناطیسی:

1) تجربه متصل به جذب خودکار. عملکرد آسان ؛



2) از یک رابط مغناطیسی برای آسانتر کردن دستگاه استفاده می کند.



3) چرخه زندگی بالا. این پشتیبانی از 50،000-300،000 بار زندگی مجدد را پشتیبانی می کند.



4) به راحتی می توان طراحی ضد آب را سفارشی کرد ، زن می تواند به ضد گرد و غبار و ضد آب (IP68) برسد.



5) پشتیبانی از جریان بالا (3A-20A) ، شارژ سریعتر.



6) رتبه عالی خوردگی (48H-120H) با محیط های سخت ملاقات کنید



8) شکل سفارشی شده برای دیدار با تطبیق شکل محصول ، بهبود نقطه فروش محصول.



9) موقعیت یابی آهنربا ، استفاده از آهن ربا و ساختار تا حفاظت از مدار دوگانه متمایز است



Direction (این کاربر گرا و کاربر پسند است)



10) رابط مقیاس پذیری عالی ، قابل دستیابی است (جک صوتی سیگنال قدرت و غیره) ؛



11) زمان توسعه قالب کوتاه و کم هزینه برای سفارشی سازی است.



12) انتقال سیگنال RF بالا قابل اعتماد را ارائه دهید. اتصال ما USB 2.0 است


کاربرد محصولات کانکتور مغناطیسی:

1. دستگاه های قابل پرداخت و الکترونیک قابل حمل:

.devices:ساعتهای هوشمند ، ردیاب های تناسب اندام ، مچ بند هوشمند (بچه ها/بزرگسالان) ، تلفن های پوشیدنی/دستگاه های تلفن همراه ، هدست بلوتوث ، هدست VR/AR ، عینک هوشمند.

.benefits:ارزش بسیار بالایی در اینجا. ضد آب (IP67/IP68) نگهداری آن آسان تر است. در برابر چرخه های اتصال و مکرر مقاومت مقاومت می کند. مانع از آسیب رساندن به کابل ها می شود. ایده آل برای شارژ هنگام خواب (به عنوان مثال ، ساعت). برای کودکان یا کاربران با مشکلات مهارت آسان است.

2. تجهیزات پزشکی:

.devices:مانیتورهای قابل حمل ، سنسورهای پوشیدنی ، تجهیزات تشخیصی ، دستگاههای کنار تخت بیمار ، اسکنرهای دستی ، ابزارهای جراحی قابل شارژ.

.benefits:ضد عفونی سریع/تمیز کردن در اطراف سوکت مهر و موم شده را تسهیل می کند. از قطع تصادفی برای نظارت جلوگیری می کند. ارتباط ایمن و آسان برای بیماران/کارمندان. آسیب بندر را از استفاده مکرر کاهش می دهد.

3. تجهیزات صنعتی ، اتوماسیون و تست:

.devices:اسکنرهای دستی/PDA ، کنتورهای تست قابل حمل ، سنسورها ، روباتیک (اسکله/شارژ) ، پانل های کنترل ، قرص های ناهموار ، تجهیزات خدمات میدانی.

.benefits:مقاومت در برابر لرزش/شوک عالی. اتصالات مهر و موم شده در برابر محیط های سخت (گرد و غبار ، رطوبت ، مواد شیمیایی) مقاومت می کنند. جفت گیری کور اتصالات را در فضاهای تنگ ساده می کند. دوام برای وصل کردن مکرر/جدا کردن توسط تکنسین ها.

4.Telecom ، Comms Data & Audio Visual:

.devices:روترها/مودم ها (درگاه های سرویس) ، تلفن های کنفرانس ، بلندگوهای قابل حمل ، میکروفن ، رابط های صوتی حرفه ای ، تجهیزات تست شبکه ، دستگاه های جریان.

.benefits:اتصال داده/اتصال برق در برابر کشش های تصادفی مقاوم است. در هنگام سرویس دهی از درگاه های دستگاه حساس از آسیب محافظت می کند. ادغام زیبایی شناسی تمیز. می تواند از انتقال داده های پر سرعت پشتیبانی کند.

5.Aviation ، هوافضا و ارتباطات نظامی:

.devices:تجهیزات تست Avionics ، رادیوهای ارتباطی قابل حمل ، قرص ها/نمایشگرهای ناهموار ، ایستگاه های اسکله ، تجهیزات پشتیبانی از زمین ، الکترونیک سرباز سرباز.

.benefits:برای ناهمواری و قابلیت اطمینان بسیار مهم است. مقاومت زیاد در برابر شوک ، لرزش و محیط های شدید. ارتباط ایمن در سناریوهای مهم ماموریت ضروری است. اغلب مشخصات دقیق MIL-STD را ملاقات می کنند. مهر و موم در برابر آلاینده ها.

6.Outomotive & Transport:

.devices:درگاه های شارژ داخل اتومبیل (استفاده از مسافر) ، دانگل های تشخیصی OBD-II (نیمه دائمی) ، سیستم های ناوبری اتومبیل (Docking) ، دستگاه های ردیابی ناوگان ، تجهیزات آزمایش (برنامه نویسی ECU).

.benefits:مقاومت در برابر لرزش وسیله نقلیه. اتصال آسان "کور" برای دستگاه های شارژ مسافران. ضمیمه ایمن برای چوب های دانگل/داده. از درگاه های گران قیمت خودرو محافظت می کند.

7.Consumer Electronics:

.devices:تلفن های هوشمند ، تبلت ها ، لپ تاپ ها (کمتر رایج) ، هدست های بلوتوث/گوشواره ، دوربین های دیجیتال ، هواپیماهای بدون سرنشین ، بانک های برق ، خوانندگان الکترونیکی ، کنترل کننده های بازی ، دستگاه های هوشمند.

.benefits:راننده بازار انبوه. راحتی کاربر نهایی. از خسارت بندر (هزینه اصلی تعمیر) جلوگیری می کند. طراحی دستگاه های نازک تر را فعال می کند. از شارژ سریع و داده های پر سرعت پشتیبانی می کند. مقاومت در برابر آب/گرد و غبار (مخصوصاً برای قابل حمل).


چرا UPE شریک زندگی شما خواهد بود؟

1. خدمات شخصی سازی حرفه ای
2. توانایی تولید سریع نمونه
3. سیستم کنترل کیفیت دقیق
4. پردازش با اجزای وارداتی
5 تجهیزات تست با دقت بالا
6. روشهای کنترل هزینه معقول
7. استانداردهای زیست محیطی محصول


چگونه می توان سفارش کانکتور مغناطیسی خود را با UPE قرار داد

1. الزامات خود را ارسال کنید
جزئیاتی از قبیل:

بشرنوع کانکتور (قدرت ، داده ، ترکیبی ، ضد آب و غیره)

بشرولتاژ و رتبه بندی های فعلی

بشرطول و مشخصات کابل

بشرقطبیت مغناطیسی و ترجیحات تراز

.QUANTITY & LEAD TIME

الزامات ویژه (رتبه بندی IP ، محافظ ، گواهینامه ها و غیره)

بشرگزینه 1: فرم RFQ (درخواست نقل قول) ما را در وب سایت ما پر کنید.
بشرگزینه 2: مشخصات خود را مستقیماً به ایمیل ارسال کنیدsunion@upetech.net(یا تماس تعیین شده شما).


2. یک نقل قول سفارشی دریافت کنید
تیم مهندسی ما نیازهای شما را مرور می کند.

ما یک نقل قول رقابتی ارائه خواهیم داد ، از جمله: قیمت گذاری/زمان سرب/گزینه های نمونه سازی (در صورت لزوم)


3. سفارش را تأیید و تأیید کنید
پس از تصویب نقل قول ، برنامه طراحی و تولید را نهایی خواهیم کرد.

برای طرح های جدید ، ما ممکن است مدل ها یا نمونه های سه بعدی را برای آزمایش ارائه دهیم.


4. تولید و تضمین کیفیت
UPE سفارش شما را با بررسی دقیق کنترل کیفیت تولید می کند.

ما می توانیم در صورت درخواست گزارش ها و گواهینامه ها را ارائه دهیم.


5. تحویل سریع و پشتیبانی
سفارش شما از طریق روش تدارکات مورد نظر خود (DHL ، FedEx ، حمل و نقل دریایی و غیره) ارسال می شود.

تیم ما برای پشتیبانی فنی و سفارشات آینده در دسترس است.


مدت پرداخت:

50 ٪ سپرده (پیش پرداخت): هزینه های تولید (مواد ، نیروی کار) را پوشش می دهد.

تعادل 50 ٪ (پرداخت شده قبل از حمل و نقل): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.


روش پرداخت:

T/T (انتقال بانکی) ، پی پال ، بانک OCBC

توصیه:

از PayPal برای نمونه ها (ایمن تر) استفاده کنید.

برای سفارشات فله (هزینه های پایین) از T/T استفاده کنید.


زمان سرب نمونه:نمونه موجودی 2-3 روز کار/نمونه سفارشی 5-7 روز کار

زمان سرب تولید:روز 10-15

ساخته شده برای:آمریکا ، اروپا ، آسیا ، آفریقای جنوبی

مدت تجارت:اگزو

بار:هوا ، دریا ، اکسپرس

سرویس:با کیفیت بالا با قیمت مناسب ، سرویس OEM ، هر اندازه خاص ، رنگ ، طرح ها قابل قبول هستند


حمل

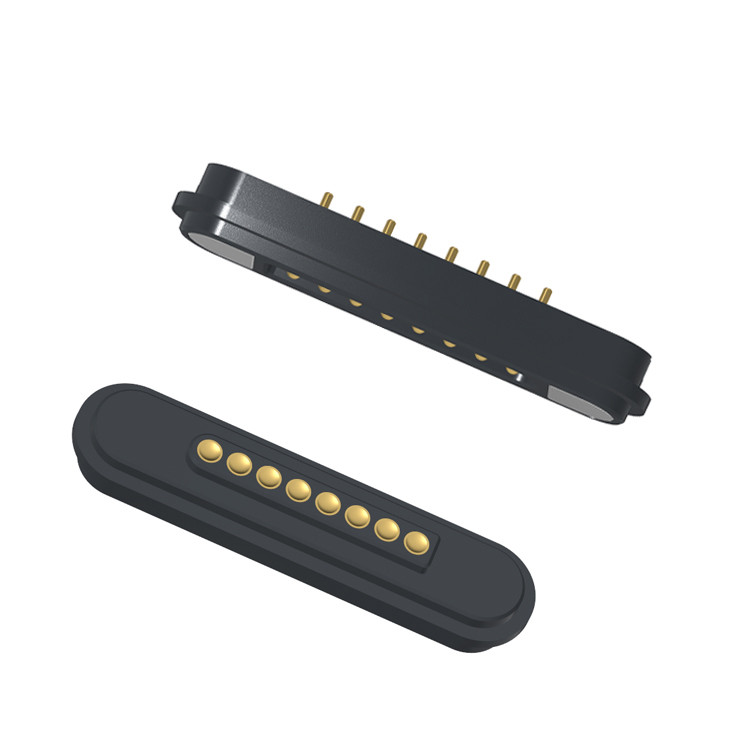

کانکتور الکتریکی مگنتیک مستطیل 8Pin برای سیستم های الکترونیکی دوچرخه 4
