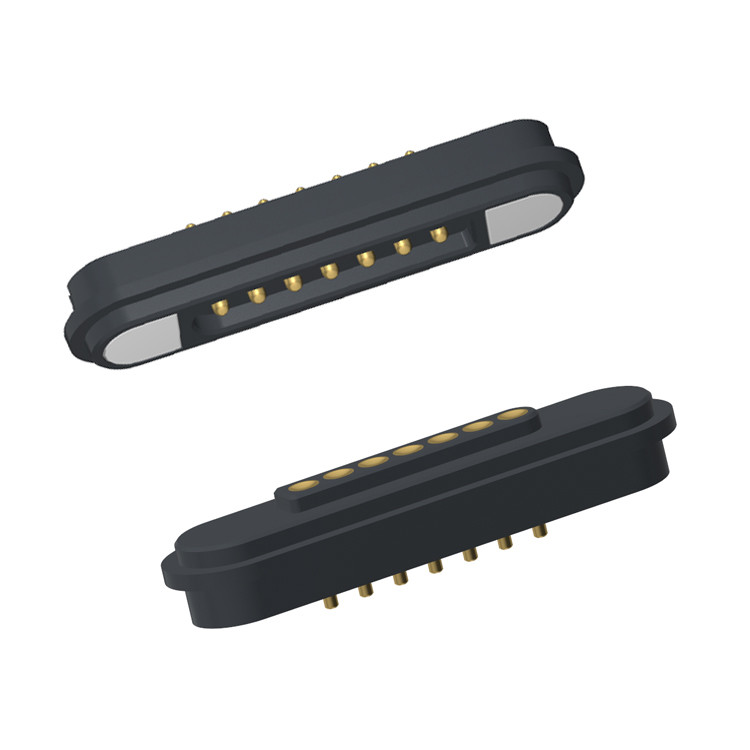

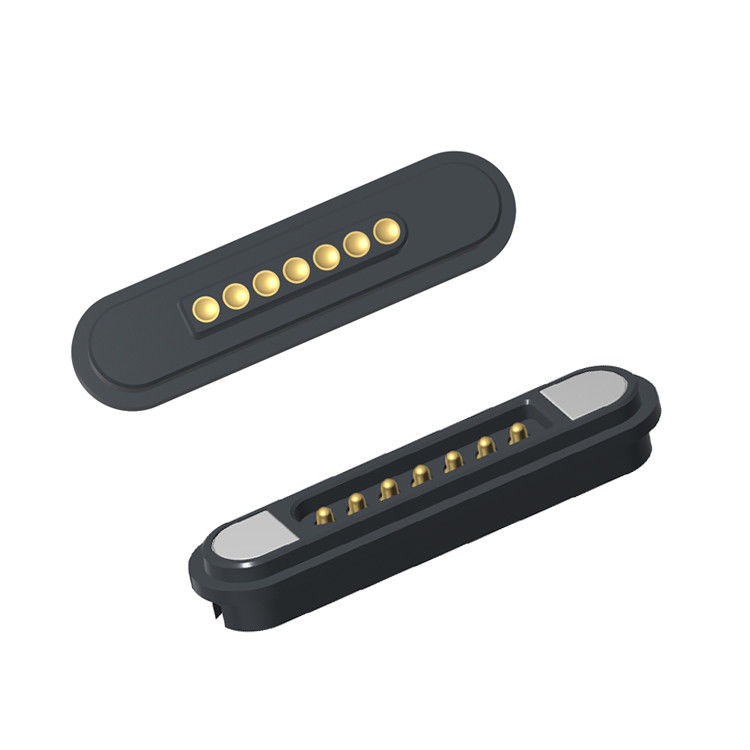

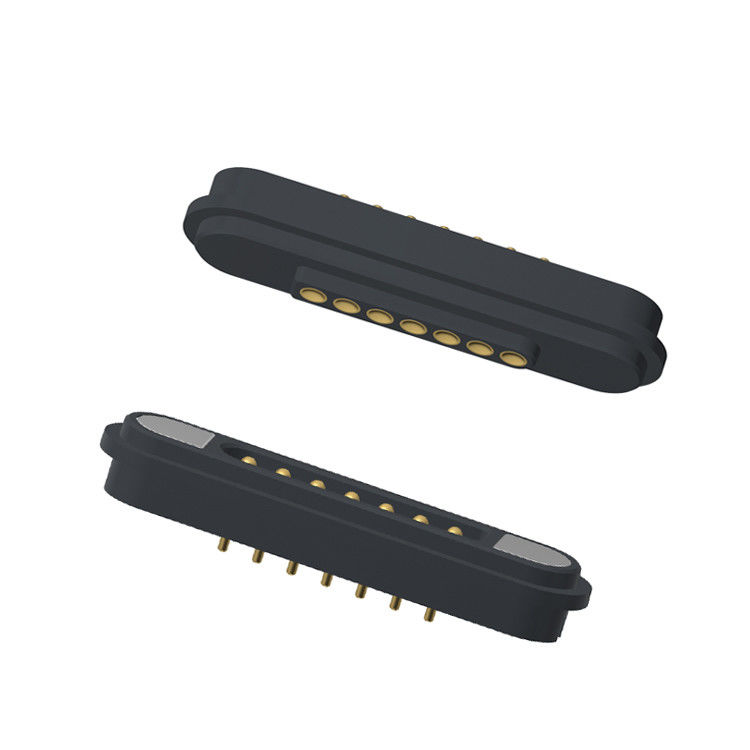

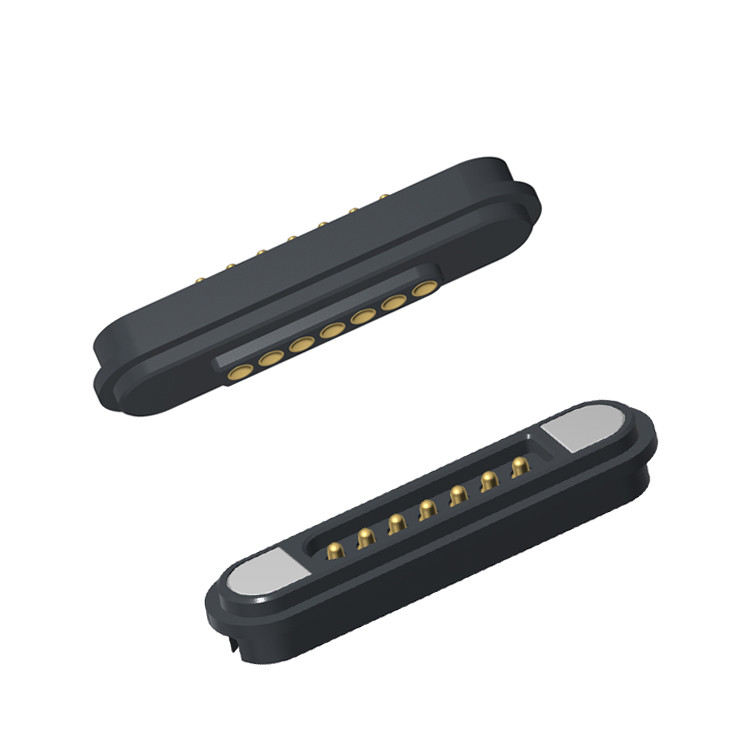

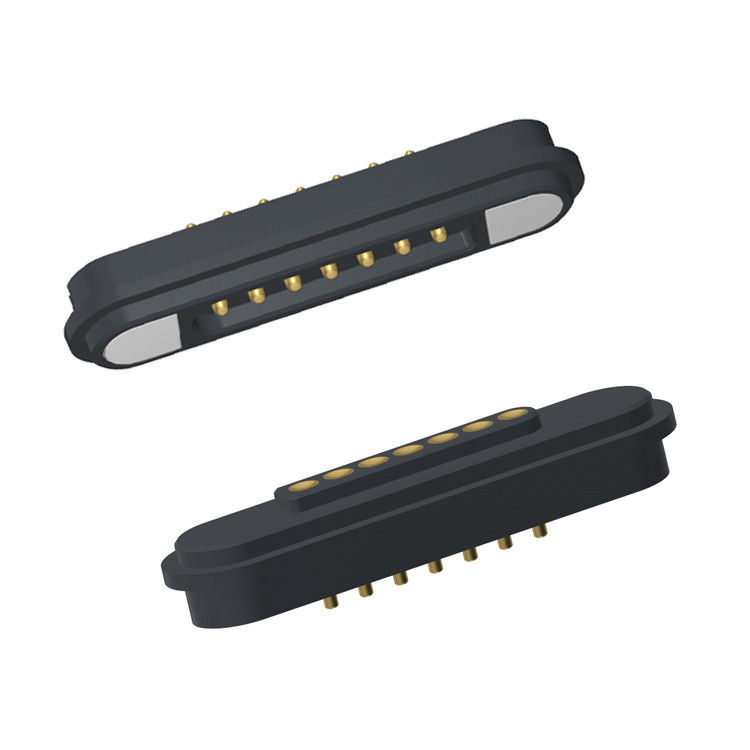

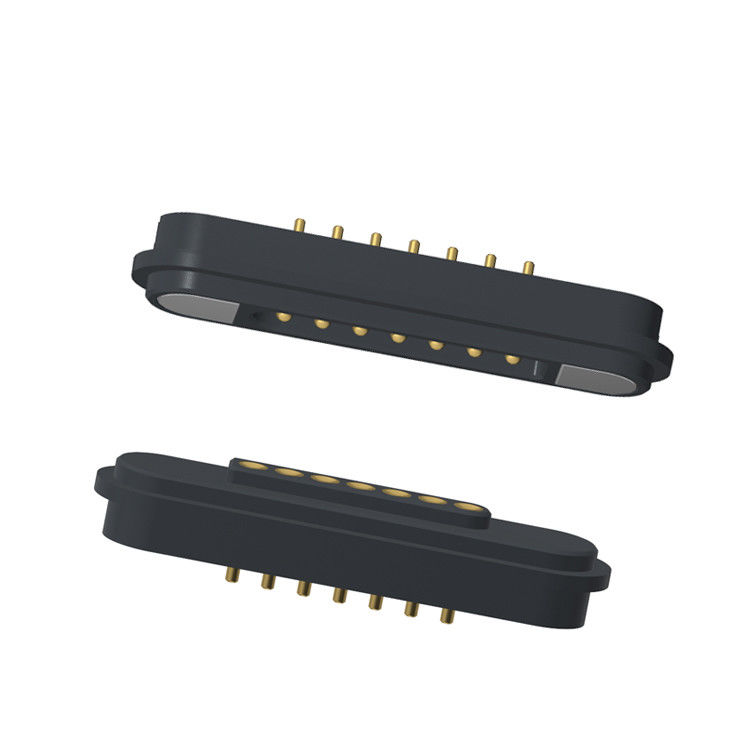

رباعی بار مغناطیس کانکتور Pitch 2.2 MM مرد زن 7 پین مغناطیسی Pogo پین کانکتور

رابط آهنربا با بار بهار 2.2 میلی متری مرد زن 7 پین اتصال مغناطیسی پوگو

UPE تولید کننده راه حل های اتصال و کابل های مغناطیسی حرفه ای

طراحی سفارشی. عملکرد قابل اعتماد. راه حل های کامل.

درUPE، ما تخصص در طراحی و تولید با کیفیت بالاکانکتورهای مغناطیسیورابط های کابل مغناطیسیبا تیم داخلی ما از مهندسان و طراحان متخصص، ما راه حل های نوآورانه و دقیق مهندسی را برای صنایع مختلف ارائه می دهیم،از جمله لوازم الکترونیکی مصرفی، دستگاه های پزشکی، IoT و کاربردهای صنعتی.

برای اطمینان از عمر مکانیکی تماس از پین pogo، هرگز آن را بیش از ضربه کاری تعریف شده در نقشه مشخص فشرده نکنید. فشرده سازی بیش از حد می تواند به بهار داخلی آسیب برساند.که منجر به کاهش عملکرد یا خرابی می شود.

مواد:

مسکن:رنگ سیاه HTN UL94V-0,HTN (نایلون با دمای بالا)UL94V-0 ضد شعله

پين پگو: مس C6801 پوشش Au 0.125umرسانایی بالا، مقاومت در برابر خوردگی
فلز زنانه: برنزه شده Au 0.125um
مقناطیس اتصال مغناطیسی نر: N52 NdFeB پوشش Ni Cu Ni سطح ظاهر N-pole,N52 NdFeB پوشش Ni Cu Ni سطح ظاهر S-pole

مغناطیس زنانه برای اتصال مغناطیسی: N52 NdFeB Plating Ni Cu Ni

ماکانومیک:

نیروی تماس:80g±20g در 1.0mm استورک کاری

قشر کامل: 1.2 میلی متر

جذب نر و ماده آزمایش عمر: 10000 چرخه

برق:

ولتاژ نامی:DC12V؛ ولتاژ نامی: 3AMax

مقاومت تماس فلش بهار: 50 میلیومتر حداکثر

عملکرد زیست محیطی:

تحمل دمایی:260°C

دمای کار: -25°C تا +80°C

آزمایش محیط زیست: اسپری نمک 48 ساعت

پارامتر اتصال مغناطیسی 7 پین مرد و اتصال مغناطیسی زن:

نقشه فنی اتصال کننده مغناطیسی 7 پین نر

نقشه فنی اتصال کننده مغناطیسی زنانه 7 پین

مزیت های کانکتور مغناطیسی:

1)آزمایش متصل به جذب خودکار؛ کار آسان؛

2) از یک رابط مغناطیسی برای برداشتن دستگاه استفاده می کند.

3) چرخه عمر بالا. این پشتیبانی از 50،000-300،000 زمان زندگی دوباره اتصال;

4) آن را آسان به طراحی ضد آب سفارشی، زن می تواند به دست آوردن ضد گرد و غبار و ضد آب (IP68) ؛

5) پشتیبانی از جریان بالا (3A-20A) ، شارژ سریعتر؛

6) درجه خوردگی عالی (48H-120H) محیط های خشن را برآورده می کند؛

8) شکل سفارشی برای دیدار با مطابقت شکل محصول، بهبود نقطه فروش محصول؛

9)موقعیت مغناطیس، استفاده از مغناطیس و ساختار برای حفاظت از مدار دوگانه

جهت ((این کاربر گرا و کاربر دوستانه است)

10) قابلیت مقیاس پذیری عالی رابط، می تواند به دست آید ((Power Signal Video Audio Jack Etc) ؛

11)زمان توسعه کوتاه است، قالب کم هزینه برای سفارشی سازی؛

12) ارائه یک انتقال قابل اعتماد سیگنال RF بالا. کانکتور ما USB 2 است.0

استفاده از محصولات کانکتور مغناطیسی:

1.دستگاه های پوشیدنی، تجهیزات موقعیت یاب هوشمند، مچ بند هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ،اتصال انتهای سیم نوار مغناطیسی

2تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی، تجهیزات اتوماسیون و صنعتی، تجهیزات صوتی و تصویری

3هواپیمایی، الکترونیک هوافضا، ارتباطات نظامی

4تجهیزات خودرو، ناوبری خودرو، آزمایش و اندازه گیری

5الکترونیک مصرفی ((تلفن های موبایل، رایانه های تبلت، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)

چرا UPE باید شریک شما باشد؟

1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
7استانداردهای محیط زیستی محصول

چگونه سفارش کنتاکتور مغناطیسی خود را با UPE انجام دهید

1خواسته هاتون رو بفرستيد
جزئیات لازم را ارائه دهید:

.نوع کانکتور (قدرت، داده، هیبریدی، ضد آب و غیره)

.درجه بندی ولتاژ و جریان

.طول کابل و مشخصات

.قطب مغناطیسی و اولویت های تراز

مقدار و زمان تحویل

الزامات ویژه (درستهای IP، محافظ، گواهینامه ها و غیره)

.گزینه ۱: فرم RFQ را در وب سایت ما پر کنید.
.گزینه 2: مشخصات خود را به طور مستقیم به ایمیل ارسال کنیدsunion@upetech.net(یا مخاطب تعیین شده شما)

2. یک نقل قول سفارشی دریافت کنید
تیم مهندسی ما نیازهای شما را بررسی خواهد کرد.

ما یک پیشنهاد رقابتی ارائه می دهیم، از جمله: قیمت / زمان تحویل / گزینه های نمونه سازی (در صورت لزوم)

3. دستورات رو تاييد و تاييد کن
بعد از اينکه پيشنهاد تاييد شد، برنامه ي طراحي و توليد رو به پايان مي رسونيم.

برای طرح های جدید، ما ممکن است مدل های سه بعدی یا نمونه هایی را برای آزمایش ارائه دهیم.

4. تولید و تضمین کیفیت
UPE سفارش شما را با کنترل کیفیت دقیق تولید می کند.

ما می تونیم گزارش های تست و گواهینامه ها رو در صورت درخواست ارائه کنیم.

5تحویل سریع و پشتیبانی
سفارش شما از طریق روش لجستیکی مورد نظر شما (DHL، FedEx، حمل و نقل دریایی، و غیره) ارسال می شود.

تیم ما برای پشتیبانی فنی و سفارشات آینده در دسترس است.

مدت پرداخت:

50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.

روش پرداخت:

T/T (تحويل بانکي) ،PayPal ،OCBC Bank

توصیه:

برای نمونه ها از پي پال استفاده کنيد (امنه تر).

از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
