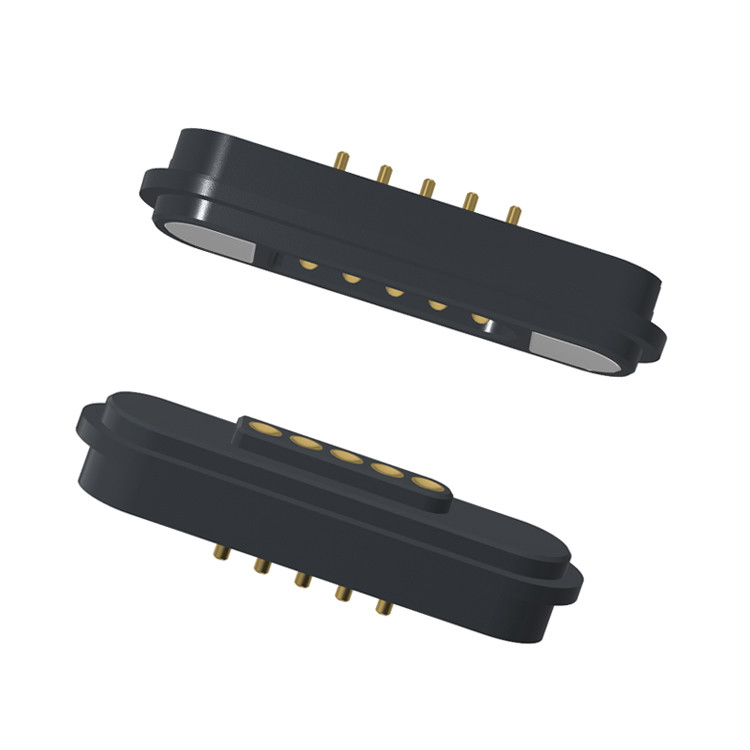

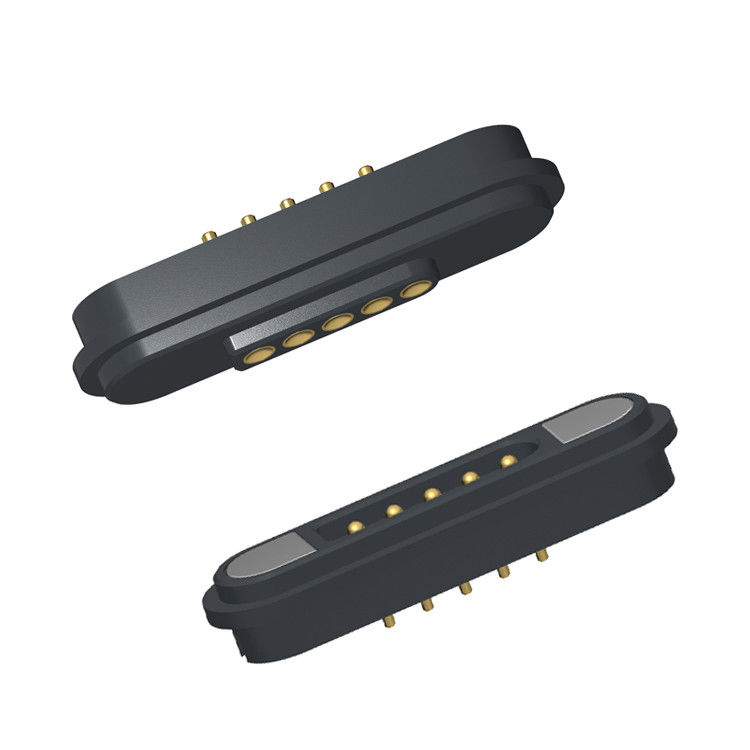

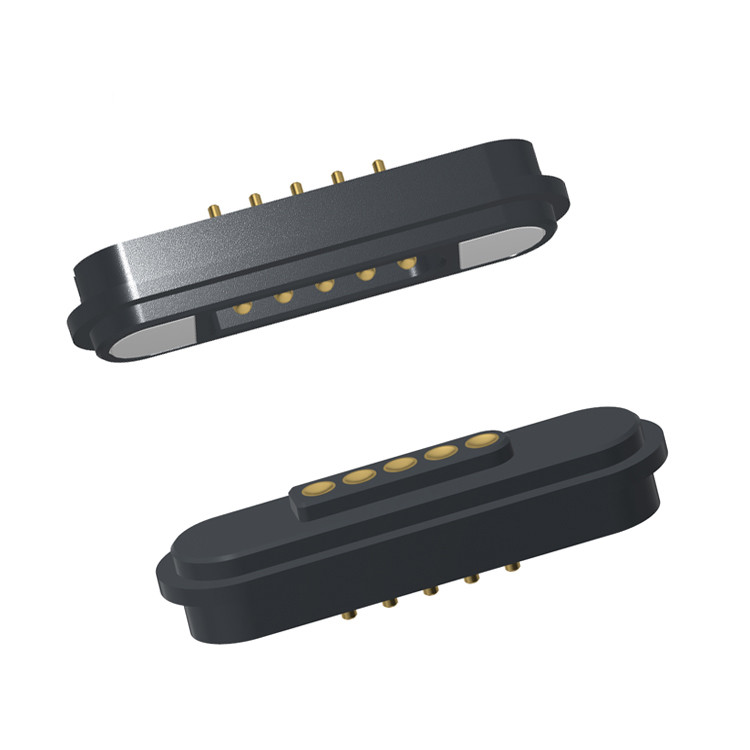

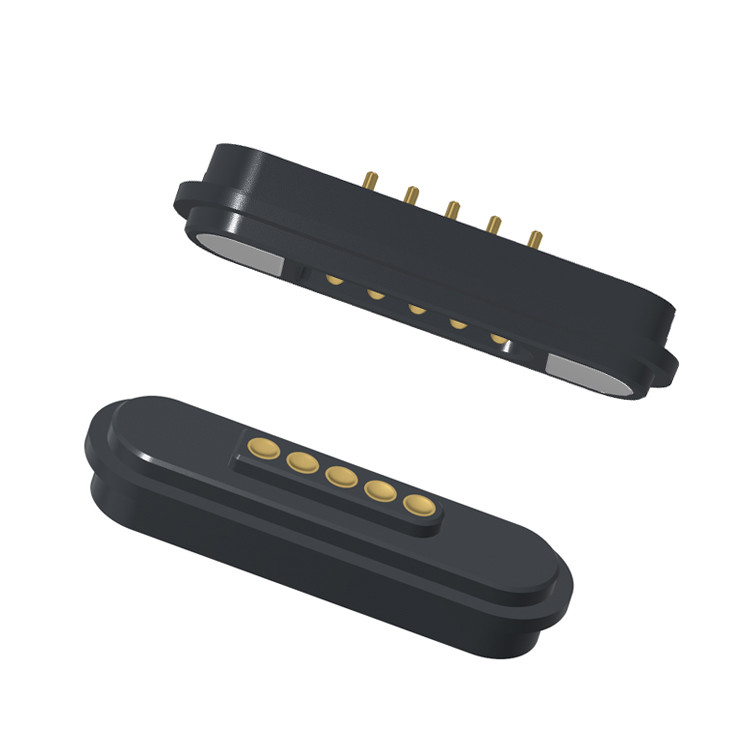

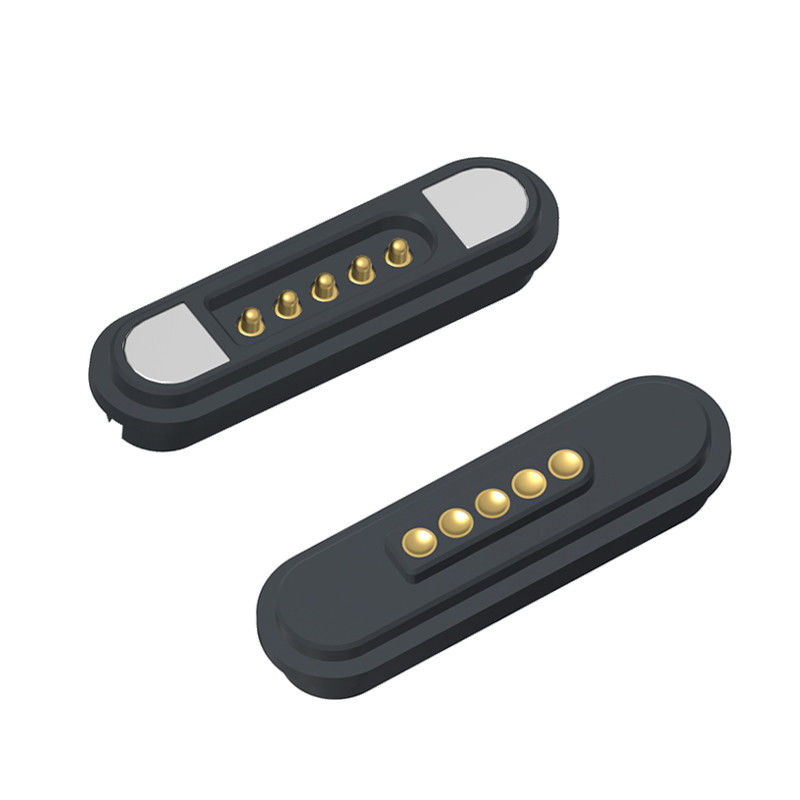

2.2MM Pitch 5Pin مرد زن Pogo Pin کانکتورهای الکتریکی مغناطیسی 3A جریان

2.2MM Pitch 5Pin مرد زن Pogo Pin وصل کننده های الکتریکی مغناطیسی 3A Current

UPE تولید کننده راه حل های اتصال و کابل های مغناطیسی حرفه ای

طراحی سفارشی. عملکرد قابل اعتماد. راه حل های کامل.

درUPE، ما تخصص در طراحی و تولید با کیفیت بالاکانکتورهای مغناطیسیورابط های کابل مغناطیسیبا تیم داخلی ما از مهندسان و طراحان متخصص، ما راه حل های نوآورانه و دقیق مهندسی را برای صنایع مختلف ارائه می دهیم،از جمله لوازم الکترونیکی مصرفی، دستگاه های پزشکی، IoT و کاربردهای صنعتی.

برای اطمینان از عمر مکانیکی تماس از پین pogo، هرگز آن را بیش از ضربه کاری تعریف شده در نقشه مشخص فشرده نکنید. فشرده سازی بیش از حد می تواند به بهار داخلی آسیب برساند.که منجر به کاهش عملکرد یا خرابی می شود.

مواد:

مسکن:رنگ سیاه HTN UL94V-0

پین پوگو: مس C6801 پوشش Au 0.125um
پن زنانه: مس C6801 پوشش Au 0.125um
مغناطیس: N52 NdFeB Plating Ni Cu Ni

خانه HTN (UL94V-0): برای محیط های با دمای بالا مناسب است و با استانداردهای ایمنی قابل احتراق مطابقت دارد.

مس C6801 پین: قابلیت ماشینکاری و رسانایی خوب؛ پوشش طلا باعث افزایش دوام و مقاومت تماس می شود.

مغناطیس N52 با پوشش Ni-Cu-Ni: قدرت مغناطیسی بالا (N52 قوی ترین درجه تجاری است) با پوشش مقاوم به خوردگی.

ماکانومیک:

نیروی تماس:80g±20g در 1.0mm استورک کاری

قشر کامل: 1.1 میلی متر

جذب نر و ماده آزمایش عمر: 10000 چرخه

برق:

ولتاژ نامی:DC12V؛ ولتاژ نامی: 3AMax

مقاومت تماس فلش بهار: 50 میلیومتر حداکثر

عملکرد زیست محیطی:

دمای کار: -25°C تا +80°C

آزمایش محیط زیست: اسپری نمک 24 ساعت

پارامتر کانکتورهای مغناطیسی 5 پین مرد و کانکتورهای مغناطیسی زن:

طرح فنی اتصال کننده مغناطیسی 5 پین

طرح فنی اتصال کننده مغناطیسی زنانه 5 پین

مزیت های کانکتور مغناطیسی:

1ارتباط بدون تلاش
✔ جذب خودکار ️ طراحی هوشمند و کاربر پسند امکان اتصال سریع و ایمن با تراز مغناطیسی را فراهم می کند.
✔ حفاظت از سقوط ️ به راحتی از رابط شارژ جدا می شود در حالی که دستگاه را پایدار نگه می دارد و سقوط تصادفی را کاهش می دهد.

2. دوام بی نظیر
✔ طول عمر طولانی ️ برای 100000~200000 چرخه، اطمینان از قابلیت اطمینان طولانی مدت.
✔ IPX8 ضد آب و ضد گرد و غبار ️ انتهای ماده برای محیط های خشن طراحی شده است (غوطه ور شدن تا 1M برای 30 دقیقه).

3. شارژ و انتقال داده با عملکرد بالا
✔ شارژ سریع (5A10A) پشتیبانی از انتقال جریان بالا برای تحویل سریع قدرت
✔ انتقال سیگنال با سرعت بالا3، امکان انتقال سیگنال ویدئویی / صوتی با عملکرد فرکانس بالا پایدار.

4طراحی قابل تنظیم و امن
✔ انعطاف پذیری زیبایی
✔ ضد مدار کوتاه و ضد کلاهبرداری

استفاده از محصولات کانکتور مغناطیسی:

چرا UPE باید شریک شما باشد؟

1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
7استانداردهای محیط زیستی محصول

چگونه سفارش کنتاکتور مغناطیسی خود را با UPE انجام دهید

1خواسته هاتون رو بفرستيد
جزئیات لازم را ارائه دهید:

.نوع کانکتور (قدرت، داده، هیبریدی، ضد آب و غیره)

.درجه بندی ولتاژ و جریان

.طول کابل و مشخصات

.قطب مغناطیسی و اولویت های تراز

مقدار و زمان تحویل

الزامات ویژه (درستهای IP، محافظ، گواهینامه ها و غیره)

.گزینه ۱: فرم RFQ را در وب سایت ما پر کنید.
.گزینه 2: مشخصات خود را به طور مستقیم به ایمیل ارسال کنیدsunion@upetech.net(یا مخاطب تعیین شده شما)

2. یک نقل قول سفارشی دریافت کنید
تیم مهندسی ما نیازهای شما را بررسی خواهد کرد.

ما یک پیشنهاد رقابتی ارائه می دهیم، از جمله: قیمت / زمان تحویل / گزینه های نمونه سازی (در صورت لزوم)

3. دستورات رو تاييد و تاييد کن
بعد از اينکه پيشنهاد تاييد شد، برنامه ي طراحي و توليد رو به پايان مي رسونيم.

برای طرح های جدید، ما ممکن است مدل های سه بعدی یا نمونه هایی را برای آزمایش ارائه دهیم.

4. تولید و تضمین کیفیت
UPE سفارش شما را با کنترل کیفیت دقیق تولید می کند.

ما می تونیم گزارش های تست و گواهینامه ها رو در صورت درخواست ارائه کنیم.

5تحویل سریع و پشتیبانی
سفارش شما از طریق روش لجستیکی مورد نظر شما (DHL، FedEx، حمل و نقل دریایی، و غیره) ارسال می شود.

تیم ما برای پشتیبانی فنی و سفارشات آینده در دسترس است.

مدت پرداخت:

50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.

روش پرداخت:

T/T (تحويل بانکي) ،PayPal ،OCBC Bank

توصیه:

برای نمونه ها از پي پال استفاده کنيد (امنه تر).

از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
