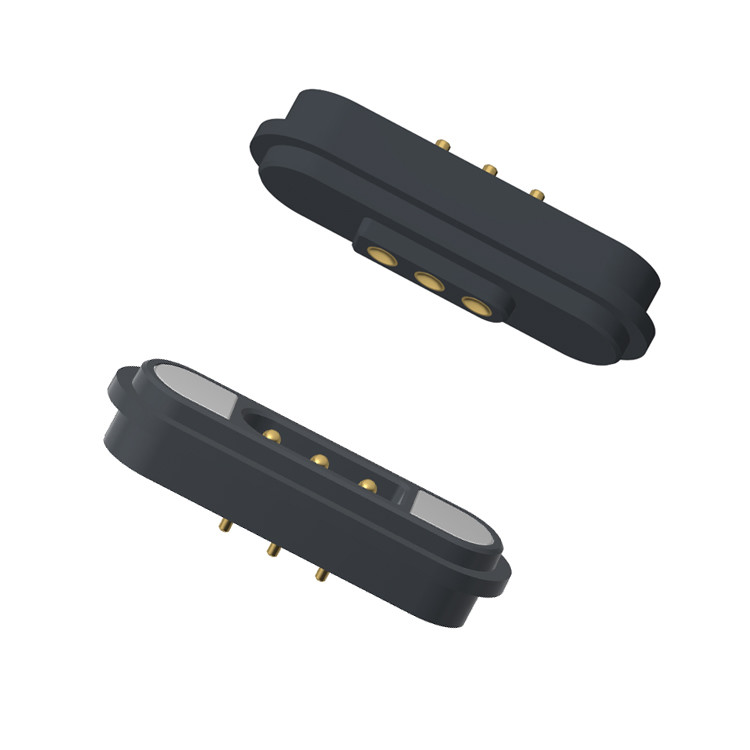

80 گرمي فاضلاب 3-پين مرد و زن رابط شارژ مغناطيسي با 2.8mm pitch.
UPE تولید کننده حرفه ای کانکتور و کابل های مغناطیسی
UPE یک رهبر مورد اعتماد در طراحی و تولید اتصال دهنده های مغناطیسی با عملکرد بالا و اتصال دهنده های کابل مغناطیسی است که ارائه دهنده نوآوری، قابل اعتماد،و راه حل های اتصال قابل تنظیم برای طیف گسترده ای از صنایع.
برای اطمینان از عمر مکانیکی تماس، هرگز پوگوپین را بیش از ضربه کاری تعریف شده فشار ندهید، که ممکن است به بهار داخلی آسیب برساند.
مواد:
- مسکن:رنگ سیاه HTN UL94V-0
-پگو پین: مس C6801 پوشش Au 0.125um
-پین زنانه: مس C6801 پوشش Au 0.125um
- مغناطیس: N52 NdFeB Plating Ni Cu Ni
ماکانومیک:
- نیروی تماس: 80g±20g در 1.1mm کار
-جذب نر و ماده آزمایش عمر: 10000 چرخه
برق:
ولتاژ نامی:DC12V ولتاژ نامی: 3AMax
-مقاومت تماس فلش بهار: 50 میلیومتر حداکثر
عملکرد زیست محیطی:
دمای کار: -25°C تا +80°C
-بررسي محيطي: اسپري نمک 24 ساعت
پارامتر اتصال مغناطیسی 3 پین مرد و اتصال مغناطیسی زن
|
نام
|
کانکتور مغناطیسی
|
|
نوع
|
مرد/زن
|
|
پین
|
3پين
|
|
ارتفاع
|
2.8 میلی متر
|
|
رنگ
|
سیاه
|
|
پنگ پگو
|
برنج C6801 پوشش Au 0.125um
|
|
پن زنانه
|
برنج C6801 پوشش Au 0.125um
|
|
مسکن
|
رنگ سیاه HTN UL94V-0
|
| مغناطيس |
پوشش N52 NdFeB Ni Cu Ni
|
|
نیروی بهار
|
80g±2ساعت یک0-ممنون.
|
|
عمر مکانیکی
|
10000 چرخه دقیقه
|
|
جریان
|
3.0AMax
|
|
ولتاژ
|
DC12V
|
|
مقاومت تماس
|
5حداکثر 0mΩ (PIN)
|
|
دمای کار
|
25°C تا +80°C
|
|
آزمایش اسپری نمک
|
24 ساعته
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
نقشه فنی کانکتور مغناطیسی 3Pin
نقشه فنی کانکتور مغناطیسی زنانه 3Pin
مزیت های کانکتور مغناطیسی:
1ارتباط بدون تلاش
✔ جذب خودکار ️ طراحی هوشمند و کاربر پسند امکان اتصال سریع و ایمن با تراز مغناطیسی را فراهم می کند.
✔ حفاظت از سقوط ️ به راحتی از رابط شارژ جدا می شود در حالی که دستگاه را پایدار نگه می دارد و سقوط تصادفی را کاهش می دهد.
2. دوام بی نظیر
✔ طول عمر طولانی ️ برای 100000~200000 چرخه، اطمینان از قابلیت اطمینان طولانی مدت.
✔ IPX8 ضد آب و ضد گرد و غبار ️ انتهای ماده برای محیط های خشن طراحی شده است (غوطه ور شدن تا 1M برای 30 دقیقه).
3. شارژ و انتقال داده با عملکرد بالا
✔ شارژ سریع (5A10A) پشتیبانی از انتقال جریان بالا برای تحویل سریع قدرت
✔ انتقال سیگنال با سرعت بالا3، امکان انتقال سیگنال ویدئویی / صوتی با عملکرد فرکانس بالا پایدار.
4طراحی قابل تنظیم و امن
✔ انعطاف پذیری زیبایی
✔ ضد مدار کوتاه و ضد کلاهبرداری
استفاده از محصولات کانکتور مغناطیسی:
چرا UPE باید شریک شما باشد؟
✔کیفیت فوق العاده️ کانکتورهای مغناطیسی با کارایی بالا برای اتصال امن.
✔راه حل های سفارشیطراحی های متناسب با نیازهای کاربردی خاص.
✔تکنولوژی های نوآورانه️ اتصال مغناطیسی پیشرفته برای اتصال آسان، ایمن و سریع.
✔کاربرد های گسترده️ برای لوازم الکترونیکی مصرفی، دستگاه های پزشکی، تجهیزات صنعتی و موارد دیگر مناسب است.
✔عملکرد قابل اطمینان برای طول عمر و اتصال مداوم طراحی شده است.
چگونه سفارش اتصال کابل مغناطیسی خود را با UPE قرار دهید
1خواسته هاتون رو بفرستيد
با گروه فروش ما تماس بگيريد:
ایمیل: [اتحادیه@upetech.net]
تلفن: [+86 13434524996]
فرم آنلاین: [www.pogopinsconnector.com]
جزئیات را ارائه دهید:
✔ کاربرد (به عنوان مثال، پزشکی، خودرو، الکترونیک مصرفی)
✔ نوع کانکتور (به عنوان مثال، پین پگو مغناطیسی، کابل شارژ)
✔ مشخصات ( ولتاژ، جریان، اندازه، درجه ضد آب و غیره)
✔ مقدار و زمان تحویل
2. یک راه حل سفارشی دریافت کنید (اگر لازم باشد)
مهندسان ما نیازهای شما را بررسی می کنند و یک طراحی سفارشی را پیشنهاد می کنند (اگر لازم باشد).
ما مدل های سه بعدی، نمونه ها یا نقشه های فنی را برای تایید به اشتراک می گذاریم.
مدت پرداخت:
50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.
50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.
روش پرداخت:
T/T (تحويل بانکي) ،PayPal ،OCBC Bank
توصیه:
برای نمونه ها از پي پال استفاده کنيد (امنه تر).
از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
