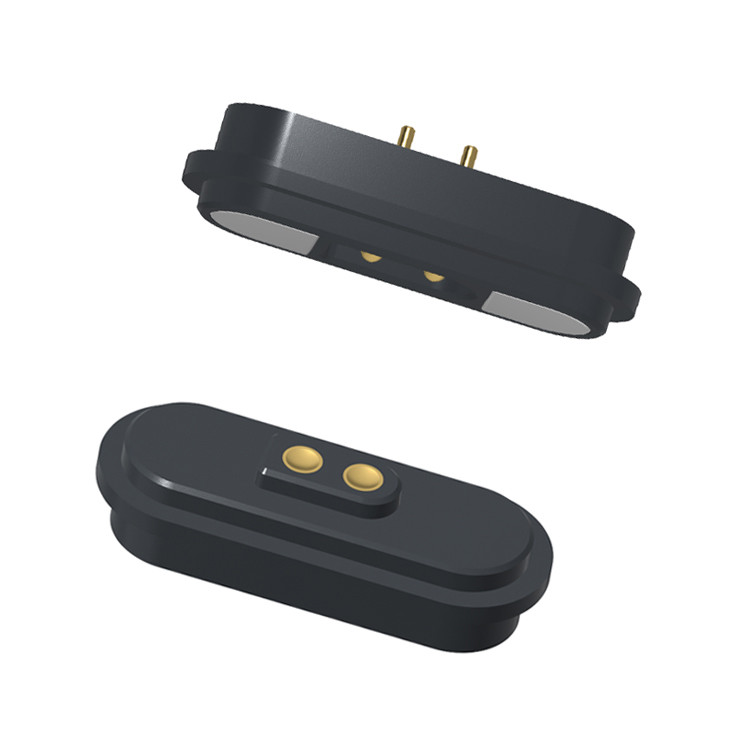

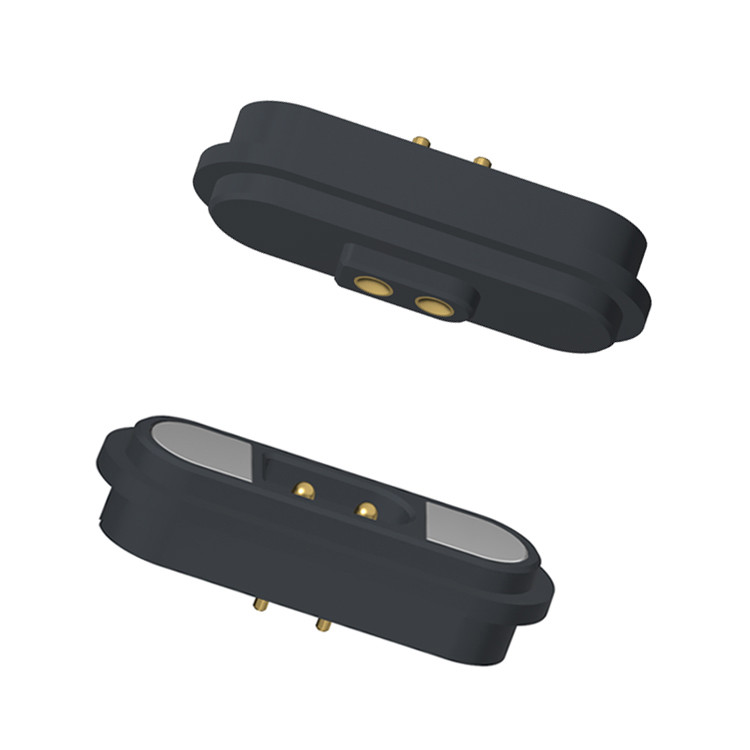

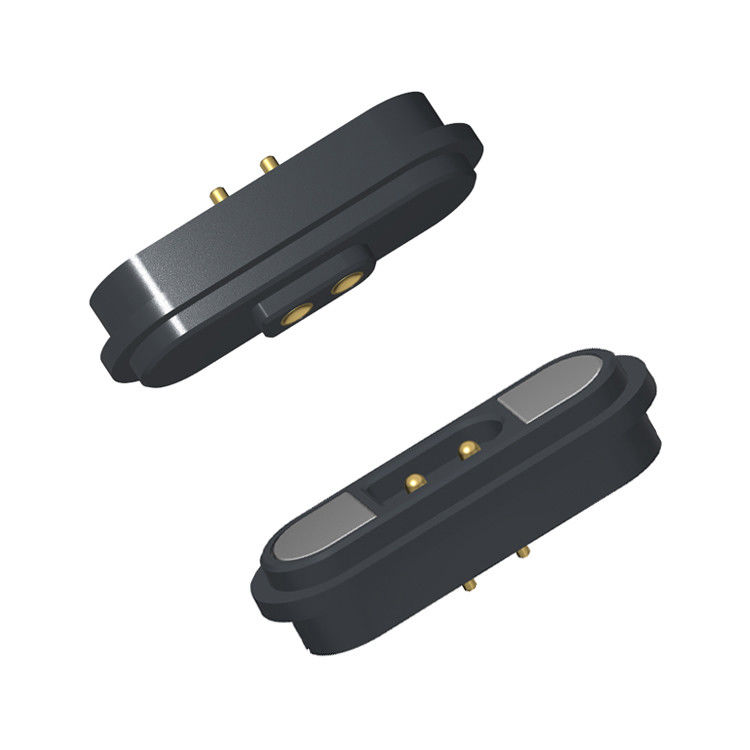

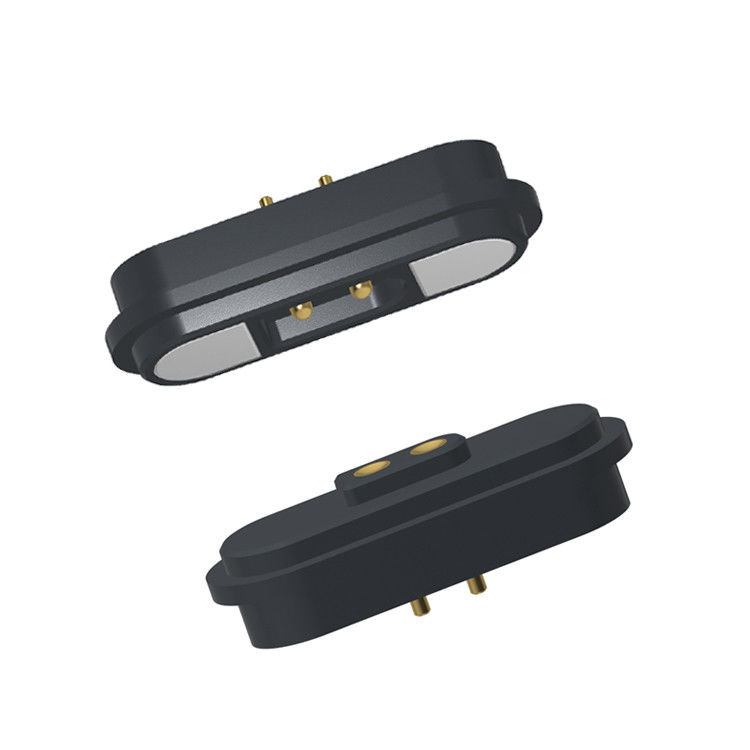

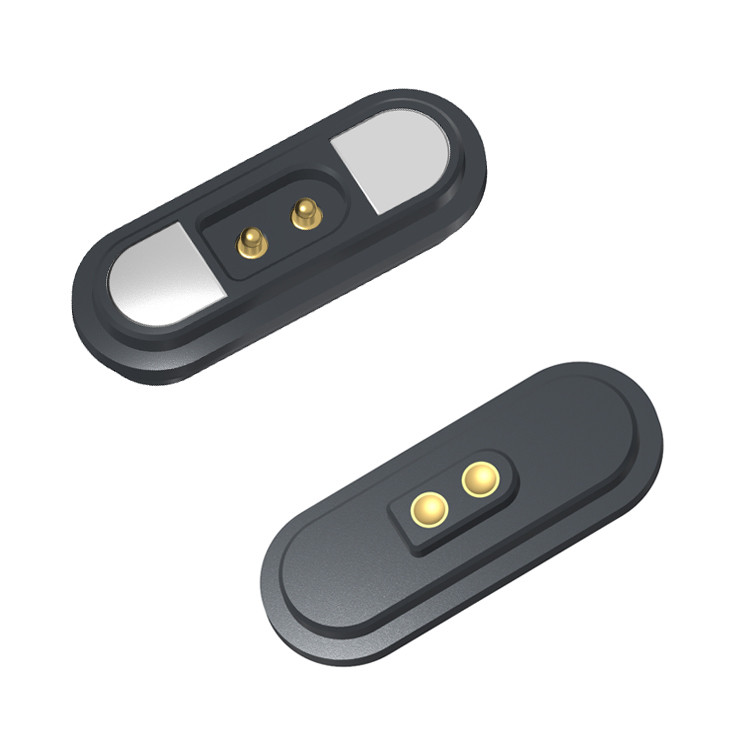

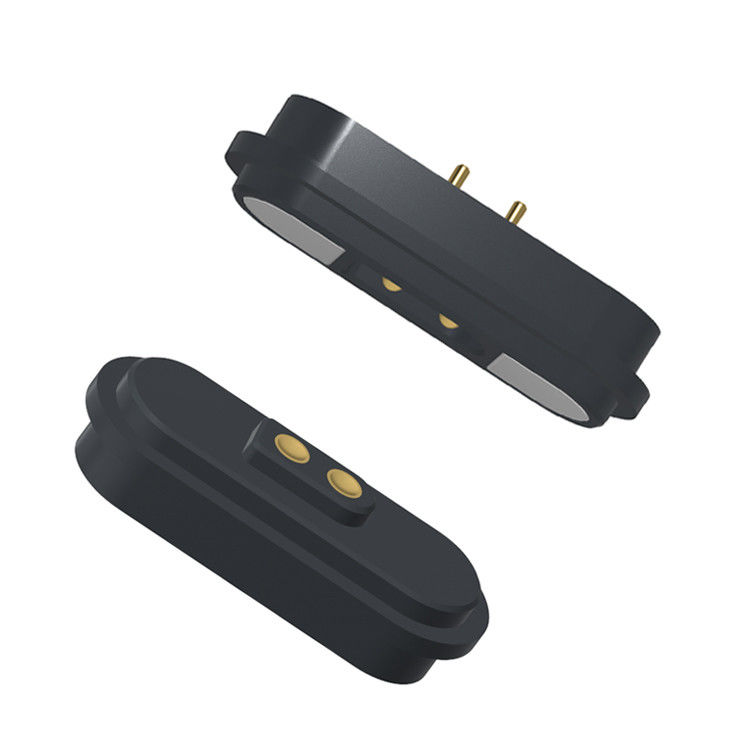

کانکتور مغناطیسی نر و ماده مستطیلی 2 پین برای شارژ 3 آمپر.
UPE – تولید کننده حرفه ای کانکتور و کابل مغناطیسی | راه حل های سفارشی
UPE یک تولید کننده پیشرو در زمینه کانکتورهای مغناطیسی و کانکتورهای کابل مغناطیسی با عملکرد بالا است که در راه حل های اتصال نوآورانه، قابل اعتماد و قابل تنظیم تخصص دارد.
مواد:
-عایق: پلاستیک های مقاوم در برابر دمای بالا مشکی
-PogoPin: برنج 0. 125um Au
-دوشاخه: برنج 0.125 um Auover 1.5um~2.5um Ni.
-آهنربا: NdFeB N52 1.5um~2.5um Ni
-پوسته: SUS304
Mechanical:
-نیروی تماس: 80g±20g در 1.0mm استروک کاری
-تست عمر جذب نر و ماده: 10000 سیکل
-تست ظرفیت جذب: جذب داکینگ والد 800g±20%
الکتریکی:
-ولتاژ نامی: DC12V; ولتاژ نامی: 3AMax.
-مقاومت تماس پین فنری: 50 میلی اهم حداکثر.
عملکرد محیطی:
-دمای عملیاتی: -25℃ تا +60℃
-تست محیطی: اسپری نمک 24 ساعت
پارامتر کانکتورهای مغناطیسی نر 2 پین و کانکتور مغناطیسی ماده:
|
نام
|
کانکتور مغناطیسی
|
|
نوع
|
نر/ماده
|
|
پین
|
2 پین
|
|
رنگ
|
مشکی
|
|
پین Pogo
|
برنج 0.125 um Auover 1.5um~2.5um Ni
|
|
پین ماده
|
برنج 0.125 um Auover 1.5um~2.5um Ni
|
|
پوسته
|
SUS304
|
|
عایق
|
پلاستیک های مقاوم در برابر دمای بالا مشکی
|
| آهنربا |
NdFeB N52 1.5um~2.5um Ni
|
|
نیروی فنر
|
80g±20g, در 1.0mm استروک کاری.
|
|
عمر مکانیکی
|
10000 سیکل حداقل.
|
|
نیروی مغناطیسی
|
800g±20%
|
|
جریان
|
3.0AMax
|
|
ولتاژ
|
DC12V
|
|
مقاومت تماس
|
50mΩ حداکثر (PIN).
|
|
دمای عملیاتی
|
25℃to +60℃
|
|
تست اسپری نمک
|
24H
|
|
گواهینامه
|
محصول مطابق با ROHS یا REACH
|
|
تست
|
100٪ تست باز و اتصال کوتاه
|
نقشه فنی کانکتور مغناطیسی نر 2 پین
نقشه فنی کانکتور مغناطیسی ماده 2 پین
مزایای کانکتور مغناطیسی:
1. اتصال آسان
✔ جذب خودکار – طراحی هوشمند و کاربرپسند، اتصالات فوری و ایمن را با تراز مغناطیسی امکان پذیر می کند.
✔ محافظت در برابر سقوط – به راحتی از رابط شارژ جدا می شود و در عین حال دستگاه ها را پایدار نگه می دارد و افتادن تصادفی را کاهش می دهد.
2. دوام بی نظیر
✔ طول عمر طولانی – برای 100000–200000 سیکل رتبه بندی شده است و قابلیت اطمینان طولانی مدت را تضمین می کند.
✔ ضد آب و گرد و غبار IPX8 – انتهای ماده برای محیط های خشن طراحی شده است (غوطه وری تا 1 متر به مدت 30 دقیقه).
3. شارژ و انتقال داده با کارایی بالا
✔ شارژ سریع (5A–10A) – از انتقال جریان بالا برای تحویل سریع برق پشتیبانی می کند.
✔ انتقال سیگنال با سرعت بالا – جایگزین USB 2.0/HDMI 1.3 سنتی می شود و انتقال سیگنال ویدئو/صوتی را با عملکرد فرکانس بالا پایدار امکان پذیر می کند.
4. طراحی قابل تنظیم و ایمن
✔ انعطاف پذیری زیبایی شناختی – ظاهر متناسب با زبان طراحی دستگاه شما.
✔ ضد اتصال کوتاه و ضد خطا – محافظت داخلی در برابر سوء استفاده و خطاهای الکتریکی.
کاربرد محصولات کانکتور مغناطیسی:
1.دستگاه های پوشیدنی، تجهیزات موقعیت یابی هوشمند، دستبندهای هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ، اتصال انتهایی سیم نوار مغناطیسی
2. تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطی داده، تجهیزات مخابراتی، اتوماسیون و تجهیزات صنعتی، تجهیزات صوتی و تصویری
3. هوانوردی، الکترونیک هوافضا، ارتباطات نظامی
4. خودرو، ناوبری خودرو، تجهیزات تست و اندازه گیری
5. لوازم الکترونیکی مصرفی (تلفن های همراه، رایانه های لوحی، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)
چرا UPE باید شریک شما باشد؟
1. تخصص تخصصی در کانکتورهای مغناطیسی
● تحقیق و توسعه متمرکز: UPE تجربه اختصاصی در کانکتورهای مغناطیسی دارد
● سفارشی سازی: UPE می تواند قدرت آهنربا، آبکاری پین (طلا/نیکل برای مقاومت ≤50mΩ) و مواد محفظه (PBT/نایلون مشکی) را با توجه به نیازهای شما تنظیم کند.
2. دوام و انطباق بالا
● 10000+ سیکل تضمین شده: کانکتورهای آنها احتمالاً تحت آزمایش های دقیقی قرار می گیرند تا نیازهای عمر مکانیکی شما را برآورده کنند.
● گواهینامه ها: مطابق با استانداردهای UL یا RoHS — برای بازارهای مصرف کننده/پزشکی بسیار مهم است.
3. تولید رقابتی
● ابزار مقرون به صرفه: UPE ممکن است MOQ های کم (به عنوان مثال، 1K–5K واحد) را با قیمت های رقابتی برای دسته های کوچک تا متوسط ارائه دهد.
● کنترل کیفیت: تست داخلی برای مقاومت تماس، نیروی کشش و بار جریان برای اطمینان از قابلیت اطمینان.
4. نمونه سازی و پشتیبانی سریع
● نمونه های سه بعدی در چند روز: نمونه سازی سریع برای بررسی تناسب/عملکرد
● پشتیبانی مهندسی: کمک با بهینه سازی پین اوت، محافظ EMI یا ضد آب (IP68).
5.طراحی های سفارشی
تیم مهندسین حرفه ای داخلی ما از نزدیک با مشتریان همکاری می کند تا کانکتورهای پین پگو مغناطیسی کاملاً سفارشی را متناسب با نیازهای خاص شما توسعه دهد.
6.راه حل های همه کاره
ما طیف گسترده ای از کانکتورهای مغناطیسی را برای کاربردهای مختلف طراحی می کنیم و عملکرد، دوام و اتصال یکپارچه را تضمین می کنیم.
7. پشتیبانی سرتاسری
از مفهوم تا تولید، ما خدمات سفارشی سازی کانکتور مغناطیسی را ارائه می دهیم و راه حل هایی را ارائه می دهیم که استانداردهای دقیق صنعت و نیازهای کاربردی را برآورده می کنند.
نحوه ثبت سفارش کانکتور کابل مغناطیسی خود با UPE
1. الزامات خود را ارسال کنید
با تیم فروش ما از طریق:
ایمیل: [union@upetech.net]
تلفن: [+86 13434524996]
فرم آنلاین: [www.pogopinsconnector.com]
جزئیات را ارائه دهید:
✔ کاربرد (به عنوان مثال، پزشکی، خودرو، لوازم الکترونیکی مصرفی)
✔ نوع کانکتور (به عنوان مثال، پین پگو مغناطیسی، کابل شارژ)
✔ مشخصات (ولتاژ، جریان، اندازه، درجه ضد آب و غیره)
✔ مقدار و زمان تحویل
2. دریافت یک راه حل سفارشی (در صورت نیاز)
مهندسان ما نیازهای شما را بررسی کرده و یک طرح سفارشی (در صورت نیاز) پیشنهاد می کنند.
ما مدل های سه بعدی، نمونه ها یا نقشه های فنی را برای تایید به اشتراک خواهیم گذاشت.
مدت پرداخت:
50٪ سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.
50٪ موجودی (پرداخت قبل از حمل و نقل): کنترل کیفیت و تعهد را از هر دو طرف تضمین می کند.
روش پرداخت:
T/T (حواله بانکی)، PayPal، بانک OCBC
توصیه:
از PayPal برای نمونه ها استفاده کنید (ایمن تر).
از T/T برای سفارشات عمده استفاده کنید (هزینه های کمتر).
زمان تحویل نمونه:نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری
زمان تحویل تولید:10-15 روز کاری
ساخته شده برای:آمریکا، اروپا، آسیا، آفریقای جنوبی
اصطلاح تجاری: EXW
حمل و نقل: هوایی، دریایی، اکسپرس
خدمات: کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه، رنگ و طرح خاصی قابل قبول است
