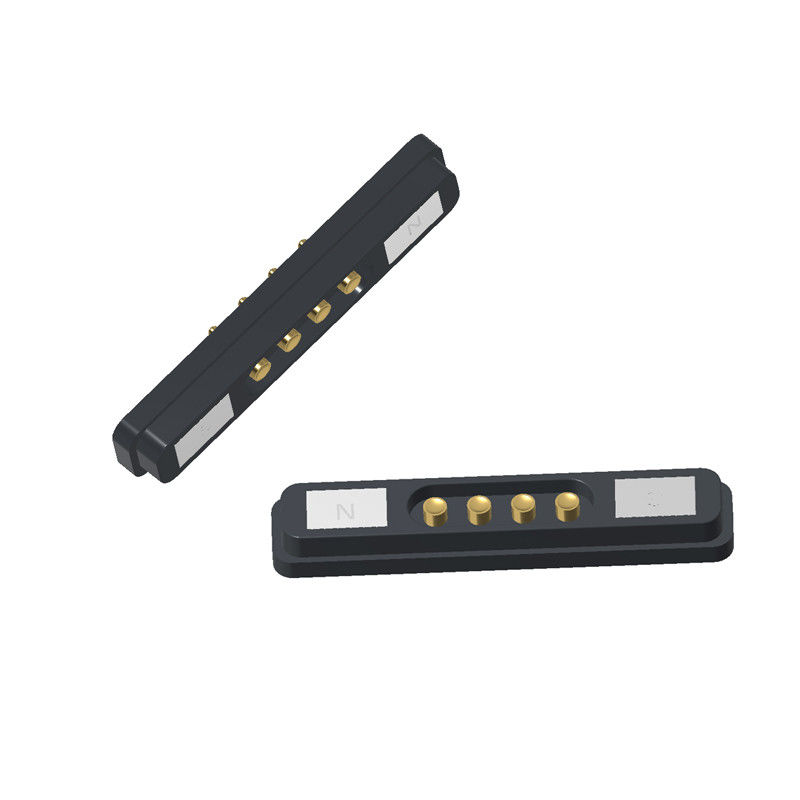

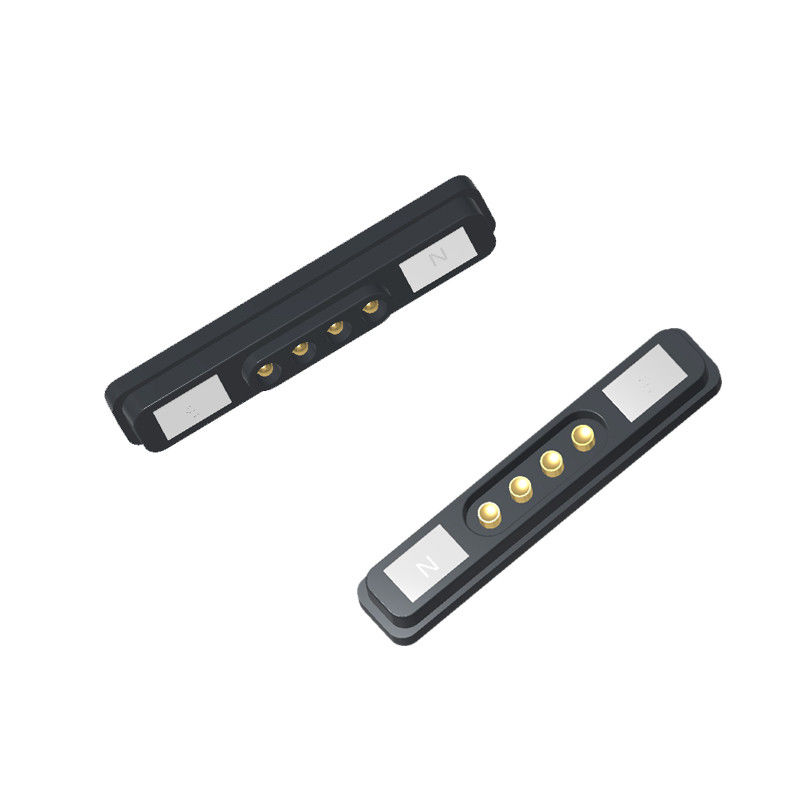

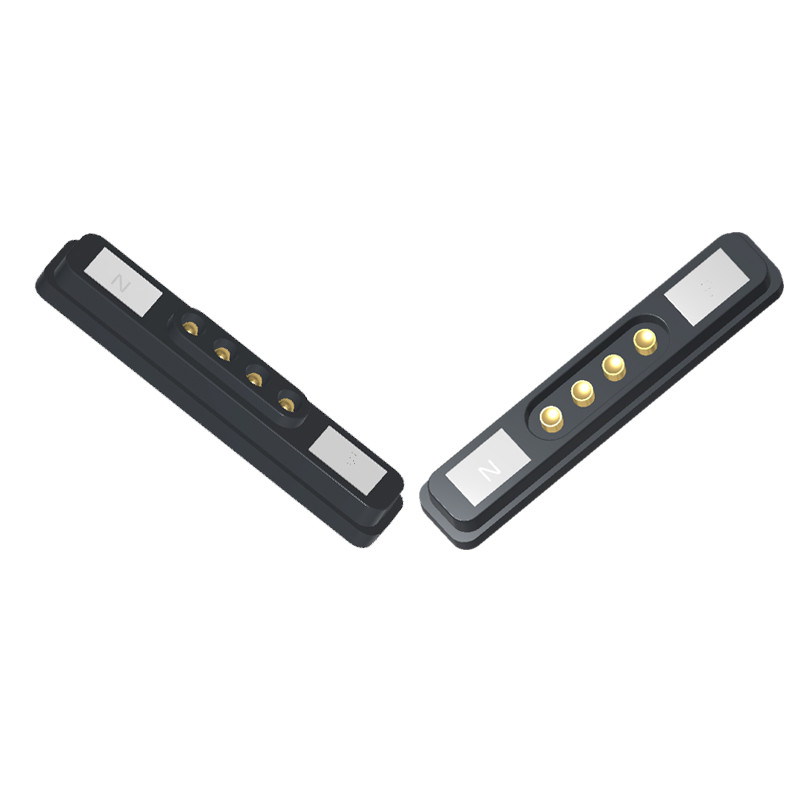

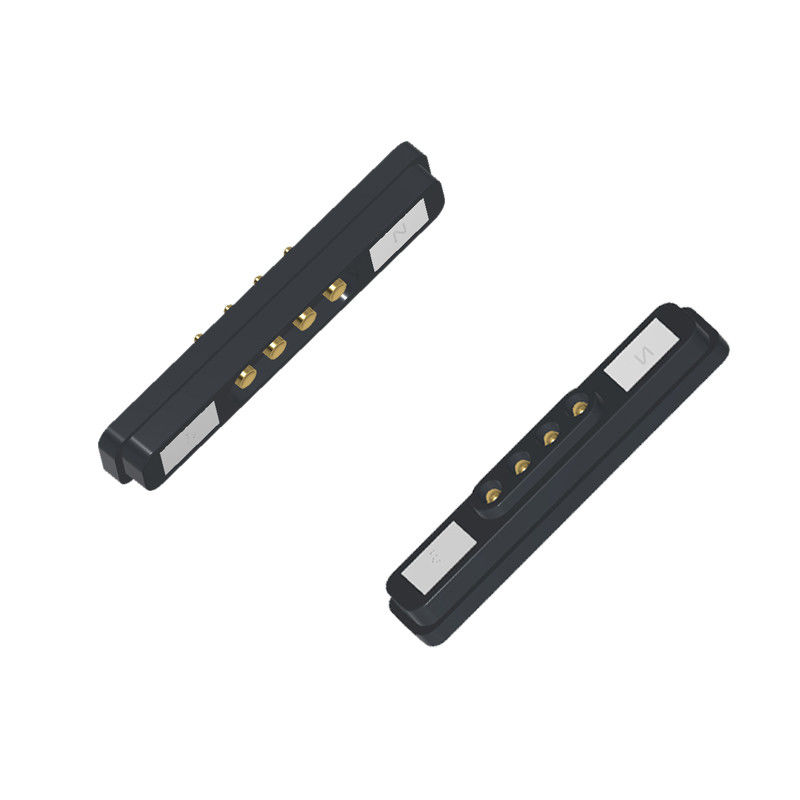

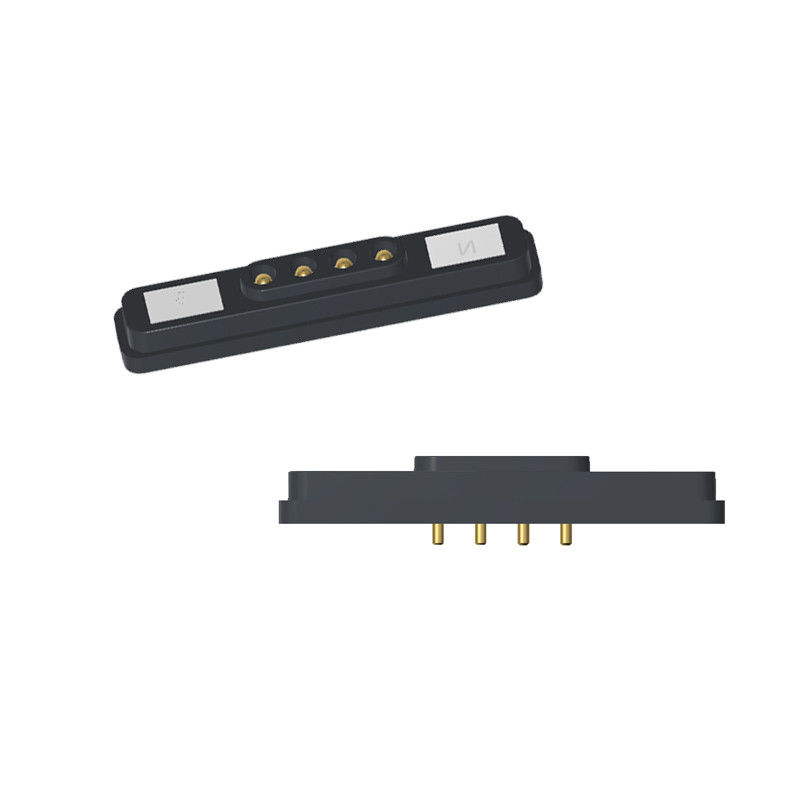

2.2mm Pitch Magnetic Connectors 12V 2A رابط مغناطیسی پوگو با پوشش سیاه

اتصالگاه مقناطیسی مردانه و زنانه ۲٫۲ میلی متری

استانداردهای انطباق
مطابق با ROHS و REACH برای تمام مواد و پوشش ها

مواد
1.پگو پين:

مواد پایه: مس C6801

پوشش: طلا (Au) 0.125μm

2قطعات چرخش:

مواد پایه: مس

پوشش: طلا (Au) 0.125μm

3مسکن:

ماده: HTN سیاه (نیلون درجه حرارت بالا) + 30٪ پرکننده

درجه قابل اشتعال: UL94 V-0 (تخفیف شعله)

ویژگی: مقاومت در برابر دمای بالا

4مسکن:

ماده: HTN سیاه (نیلون درجه حرارت بالا) + 30٪ پرکننده

درجه قابل اشتعال: UL94 V-0 (تخفیف شعله)

ویژگی: مقاومت در برابر دمای بالا

5. آهنربا:

مواد: نئودیمیوم بور آهن (NdFeB) درجه N45

پوشش: نیکل (Ni)

مشخصات مکانیکی

نیروی تماس: 80g ± 20g در محور کار 0.5mm.

درابیزمان: 10،000 چرخه جفت گیری (بررسی عمر).

نیروی جذب:نیروی جذب زنانه در بندر: 400g ±20%.

عملکرد زیست محیطی

محدوده دمای عملیاتی: -25°C تا +80°C.

آزمایش اسپری نمک: 24 ساعت (تایید مقاومت در برابر خوردگی).

مشخصات الکتریکی

ولتاژ نامی: DC 12V.

جریان نامی: 2A حداکثر

مقاومت تماس: ≤50mΩ (میلیومتر) در هر فلک بهار.

پارامتر اتصال مغناطیسی 4Pin مرد و زن:

نقشه فنی اتصال مغناطیسی 4 پین

نقشه فنی کانکتور مغناطیسی 4 پین زنانه

بازطرح pcb توصیه شده

ديدگاه کانکتور مغناطيسي زنانه را تجزیه کنيد

مزیت های کانکتور مغناطیسی:

● طراحی انسانی از تجربه اتصال جذب خودکار

● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.

●مدت عمر: تا 100،000-200،000 چرخه

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.

● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛

● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.

●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص

● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود
