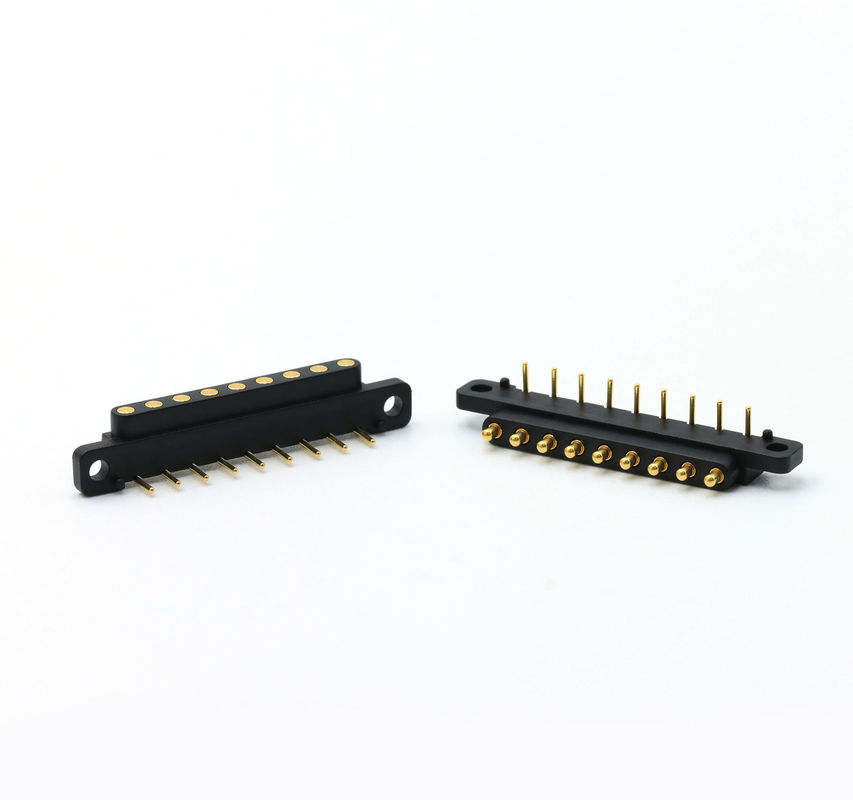

9 پین زاویه راست POGO Pin مرد زن Pogo Pin کانکتور با 2.54mm پیچ.
اتحادیه Precision Electronic Limited (UPE) یک تولید کننده سفارشی پیشرو است که در اتصال دهنده های با فواره باردار با کیفیت بالا، از جمله اتصال دهنده های POGO PIN و محفظه های اتصال دهنده POGO PIN تخصص دارد.به عنوان یکی از رقابتی ترین تامین کنندگان کانکتور بهار در چین، ما راه حل های مهندسی دقیق برای برنامه های الکترونیکی سخت را ارائه می دهیم.
پین های پگو با فوارهتماس های قابل اعتماد و با مقاومت کم برای اتصال های ایمن الکتریکی
کانکتورهای پین پوگو با خانهطراحی قابل تنظیم برای رابط های مختلف جفت و PCB.
تکنولوژی تماس با بهاربرای دوام، طول عمر چرخه بالا و عملکرد ثابت طراحی شده است.
رابط هاي ما توسطمشتریان در سطح جهانیدر سراسر صنایع، از جمله:
✔الکترونیک مصرفیتلفن های هوشمند، ساعت های هوشمند، تبلت ها، لپ تاپ ها، دستگاه های GPS
✔پوشیدنی و پزشکیکمک های شنوایی، دستگاه های نظارت بر سلامت
✔اینترنت اشیا و تجهیزات صنعتیشارژ بی سیم، تجهیزات آزمایش، ماژول های خودرو
کانکتور پین پوگو از 6 قسمت تشکیل شده است: پلنگر، بشکه، بهار، مروارید سرامیکی، خانه، کاپ
يادداشت:
|
نام محصول
|
کانکتور پین پوگو
|
|
پین
|
9پين
|
|
نوع
|
زاويه راست
|
|
مواد
|
بدون سرب C6801، مس C3602، SUS304، HTN سیاه
|
| تمومش کن |
Au plating، Ni plating
|
|
نیروی بهار
|
80 گرام +/-20 گرام در حالت کار
|
|
چرخش کار
|
1.2 میلی متر
|
|
قشر کامل
|
1.4 میلی متر
|
|
ولتاژ
|
12 ولت
|
|
جریان
|
3.0A مکس
|
|
مقاومت تماس
|
حداکثر 50mΩ (PIN).
|
|
آزمایش اسپری نمک
|
48 ساعت
|
|
بسته بندی
|
کیسه PE در داخل، کارتونی در خارج و یا بر اساس نیازهای مشتریان ما
|
نقشه وصل کننده پین مرد پوگو Size:
تصویر زنانه Pogo Pin Connectorze:
عملکرد پارامتر کانکتور پین پوگو
|
نام قطعات
|
جدول عملکرد پارامتر
|
|
مواد بشکه
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
|
|
مواد پلنگر
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
فولاد ضد زنگ
|
|
گزینه های بهار
|
استینل
|
سیم موسیقی
|
|
|
|
الزامات پوشش
|
طلا-آو
|
نقره-Ag
|
پالادیوم نیکل
(Pd-Ni)
|
|
|
جریان نامی
|
1A، 2A، 3A، 5A، 15A یا 30A (ساخت های مختلف)
|
|
ولتاژ نامی
|
DC 12V 24V
|
|
مقاومت تماس
|
30mΩ 50mΩ حداکثر.
|
|
تست عمر
|
50،000 چرخه حداقل 1000،000 چرخه حداکثر
|
|
Rدمای جریان
|
265 درجه، 4 تا 5 ثانیه
|
|
آزمون قابلیت اطمینان PIN POGO
|
|
نیروی نگهدارنده
|
در چرخه نامی 500±50 در ساعت،50حداقل 1000 چرخه
|
|
رطوبت
|
EIA-364-31، روش آزمایش II، شرط A: اتصال کننده های مورد آزمایش با رطوبت نسبیاز 90 تا 95٪RH و دمای 40°C± 2°Cرطوبت نسبی برای 96 ساعت-آره
|
|
مقاومت در برابر گرما
|
EIA-364-56، روش 5، سطح 2 265°C+10/-0°Cبرای ۳۰ تا ۳۵ ثانیه
|
|
اسپری نمک
|
EIA-364-26,شرط آزمایش B: اتصال کننده های مرتبط با 5±1% محلول نمک
غلظت، 35+1°C/-2°Cبرای 48 ساعت
|
|
آزمایش نیروی یدکی
|
روش تست نیروی عادی، 100g±20g در ارتفاع کاری
|
|
طول عمر دمایی
|
EIA-364-17، روش آزمایش A،شرط 4،شرط زمان آزمایش A
اتصال به 85°C± 2°Cبرای 96 ساعت
|
|
قابلیت جوش دادن
|
EIA-364-52 غوطه ور شدن به 265±5°C، 60/40±5٪ Sn/pb جوش برای 4.0 ~ 5.0 ثانیه
|
|
مقاومت تماس
|
EIA-364-23 مقاومت تماس را با یک جریان آزمایش حداکثر 100 mA اندازه گیری کنیدو حداکثر ولتاژ 20 mV
|
مزایای کانکتورهای UPE با بار رباعی:
کانکتورهای بهار بارگذاری شده، که معمولاً به عنوان فلز های بهار یا فلز های پوگو شناخته می شوند، مزایای متعددی دارند:
قابلیت اطمینان:پین های UPE Pogo که از تکنولوژی CLIP استفاده می کنند، یک اتصال الکتریکی ثابت و قابل اعتماد را حتی در محیط های تحت لرزش و شوک مکانیکی فراهم می کنند.
طراحی کامپکت:اندازه کوچک آنها اجازه می دهد تا آنها را در فضاهای تنگ قرار دهند، که برای دستگاه های الکترونیکی مدرن و فشرده ایده آل است.
انعطاف پذیری:پین های پوگو می توانند با تغییرات سطحی سازگار شوند و حتی اگر سطوح جفت گیری به طور کامل تراز نشده باشند، اتصال پایدار را تضمین می کنند.
استفاده آسان:آنها کاربر پسند هستند، با نصب و نگهداری ساده.
دوام:آنها طراحی شده اند تا در برابر چرخه های متعدد اتصال و جدا کردن مقاومت کنند، باعث می شود آنها بسیار با دوام باشند
برتری رقابتی UPE؟
1. تخصص در حال حاضر
✅ 15A 30A پین های پوگو ️ سفارشی برای برنامه های کاربردی با قدرت بالا طراحی شده، تولید انبوه در صنایع سخت آزموده شده است.
2. کانکتورهای استاندارد و سفارشی
✅ راه حل های 2.0mm/2.54mm Pitch ️ طیف گسترده ای از کانکتورهای مردانه / زنانه Pogo Pin (2pin ️40pin) ، پشتیبانی از:
SMT / DIP / Right Angle / Solder Cup برای ادغام انعطاف پذیر PCB.
3. قابل اطمینان بی نظیر
✅ 1،000،000+ چرخه های زندگی ️ به شدت برای دوام در کاربردهای جفت گیری فرکانس بالا آزمایش شده است.
✅ 100% آزمایش الکتریکی معاینه کامل با گزارش های آزمایش ارائه شده قبل از تحویل ، اطمینان از صفر نقص.
4. انطباق و ایمنی
✅ با استانداردهای HF / RoHS / REACH مطابقت دارد
5نوآوری متناسب
✅ طرح های جمع و جور و جریان بالا شکل های سفارشی، ساختارهای کوچک و ظرفیت فعلی بهینه شده برای نیازهای منحصر به فرد پروژه.
چرا مشتریانUPE?
1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
برخی از کانکتورهای مخصوص پوگو پین برای مرجع:
زمینه کاربرد کانکتور پین پوگو:
دستگاه های جمع آوری داده های فرایندی
دستگاه های پزشکی
دستگاه های نظامی
تکنولوژی PCB
. ارتباطات موبايل
برنامه های صوتی و تصویری
دستگاه های جمع آوری داده
تجهیزات خودرو
واحدهای کنترل گرما
چطوري سفارش پيگوي پيين رو بدم؟
* شما به ما نقشه یا نمونه بفرستید
* ما ارزیابی پروژه را انجام می دهیم
ما نمونه رو درست ميکنيم و بهتون ميفرستيم
* فکر ميکني نمونه خوبه پس سفارش بده و 30 درصد پيش پرداخت بده
* ما شروع به ساخت محصول می کنیم
* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني
* ما محصولات را به شرکت حمل و نقل ارسال می کنیم
مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل
روش پرداخت:T/T،PayPal،OCBC
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
