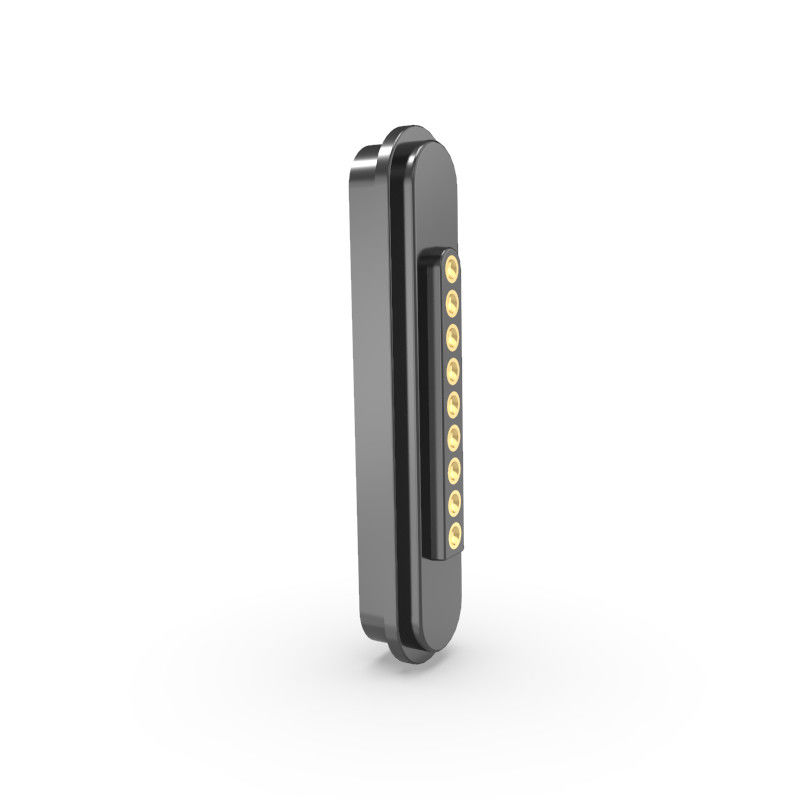

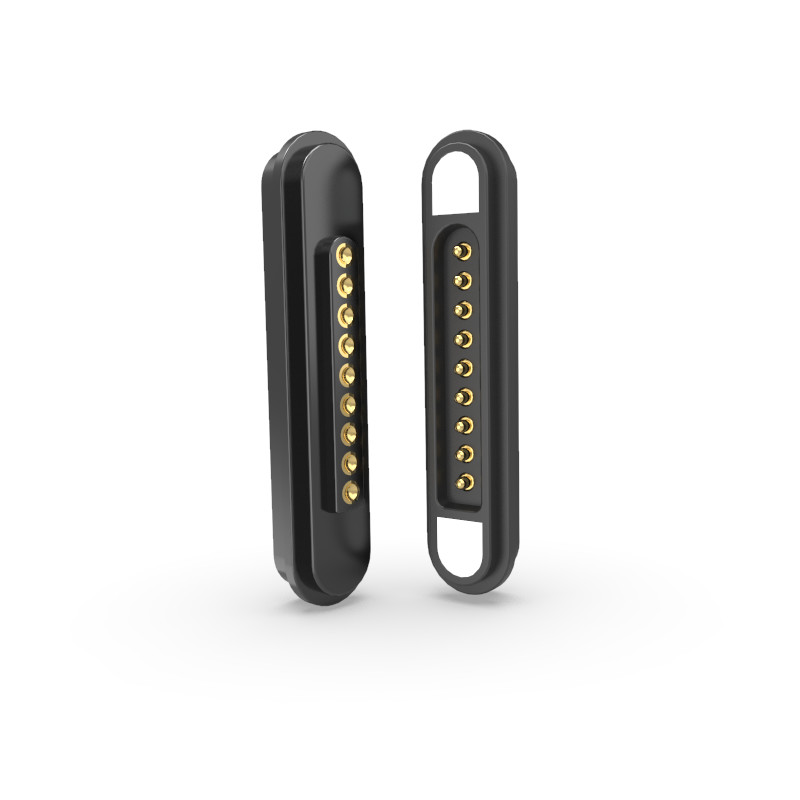

3A اتصال مغناطیسی مرد و زن Pogo اتصال مغناطیسی زاویه راست

3A زاویه راست 9 پین Pogo کانکتور مغناطیسی مرد و زن برای تبلت

کانکتورهای مغناطیسی 9 پین با استفاده از 9 پین پوگو با یک خانه نایلون با دمای بالا و مغناطیس NdFeB برای اتصال امن.

1مواد و پوشش

پنگ های پوگو

مواد: مس (پلنگر و بشکه)

پوشش: طلا (Au) بر روی نیکل (Ni) → مقاومت تماس پایین، مقاومت در برابر خوردگی و دوام را تضمین می کند.

مسکن

ماده: HTN (نیلون با دمای بالا) + 30٪ فیبر شیشه ای (GF) → مقاومت مکانیکی بالا، مقاومت در برابر گرما.

رنگ: سیاه

درجه قابل اشتعال: UL94 V-0 → خود خاموش، مناسب برای کاربردهای با ایمنی بالا.

مغناطيس

نوع: NdFeB (نیدیمیم آهن بورون) ، درجه N52 → نیروی مغناطیسی قوی (بالاترین درجه برای استفاده تجاری).

پوشش: نیکل (Ni) → از خوردگی آهنربا جلوگیری می کند.

2مشخصات الکتریکی

ولتاژ کار: 12V DC

جریان کار: 5.0A → مناسب برای کاربردهای با قدرت متوسط (به عنوان مثال، لپ تاپ ها، دستگاه های پزشکی).

مقاومت تماس (PIN): ≤50mΩ (حداکثر) → انتقال قدرت کارآمد را با حداقل از دست دادن تضمین می کند.

آزمون ولتاژ بالا:

AC/DC 1000V، 0.5mA، 3 ثانیه → عایق بندی و قدرت دی الکتریک را تایید می کند.

3ویژگی های کلیدی

انطباق: ROHS و REACH → بدون مواد خطرناک ( سرب، جیوه و غیره).

نیروی مغناطیسی: ≥450g → نگه داشتن قوی برای اتصالات امن

طراحی ایمنی: حفاظت از شارژ → از آسیب ناشی از تماس تصادفی جلوگیری می کند.

4کاربرد های بالقوه

الکترونیک مصرفی: شارژر های مغناطیسی برای لپ تاپ ها، تبلت ها یا وسایل پوشیدنی.

دستگاه های پزشکی/صنعت: اتصال های برق امن و قابل جدا شدن.

خودرو/هواپیمایی: کانکتورهای با قابلیت اطمینان بالا در محیط های خشن.

5مزایا

✔ دوام: مس زره ای + خانه HTN مقاوم در برابر فرسایش و گرما است.

✔ ظرفیت جریان بالا: 5A برای دستگاه های پر انرژی مناسب است.

✔ گواهینامه ایمنی: UL94 V-0 درجه قابل اشتعال و ولتاژ بالا آزمایش شده است.

✔ مغناطیس قوی: مغناطیس های درجه N52 اطمینان از اتصال پایدار را فراهم می کنند.

پارامتر کانکتورهای مغناطیسی 9 پین:

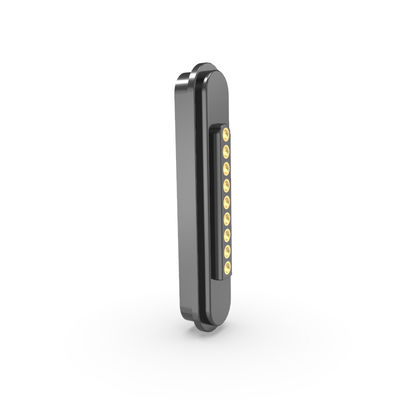

اتصال کننده های مغناطیسی 9 پین نر:

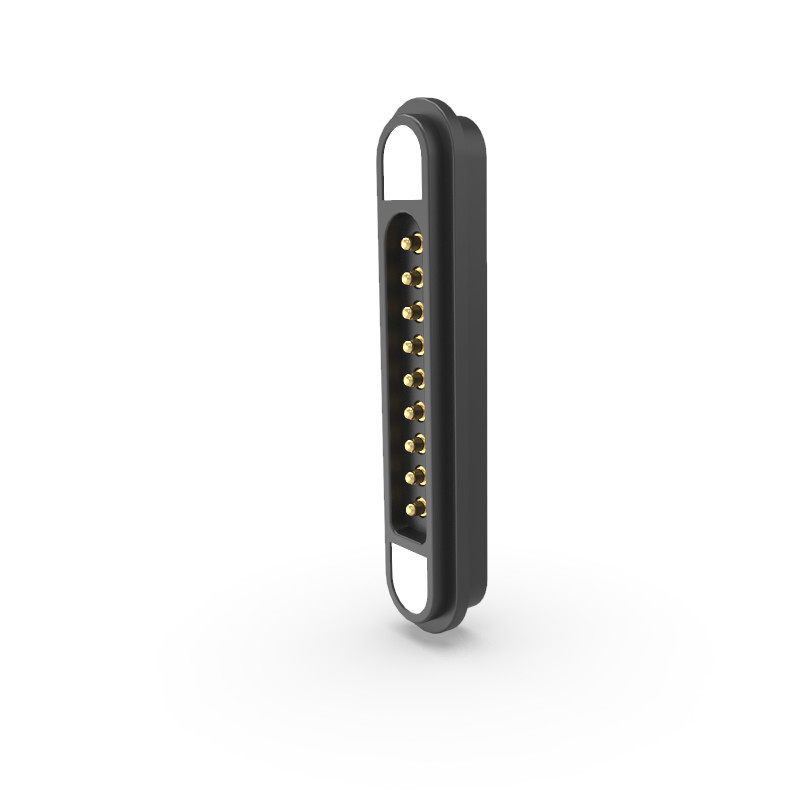

رابط های مغناطیسی زنانه 9 پین:

طرح PCB توصیه شده:

تحمل طرح: ± 0.05mm

مزایای رقابتی شرکت UPE:

1تولید با تکنولوژی بالا
از تکنیک های تولید پیشرفته برای کیفیت بالاتر محصول استفاده می کند.

2سیستم مدیریت سیستماتیک
فرآیندهای ساده کارایی و ثبات در تولید را تضمین می کنند.

3گواهینامه ایزو 9001
نشان دهنده تعهد به استانداردهای بین المللی مدیریت کیفیت است.

4. مطابقت با RoHS
تمام محصولات مطابق با مقررات محدود کردن مواد خطرناک (RoHS) هستند و استانداردهای زیست محیطی و ایمنی را تضمین می کنند.

5زمان توسعه کوتاه
نمونه سازی سریعتر و چرخه های تولید، امکان تحویل سریعتر به بازار.

6قیمت رقابتی و کیفیت پایدار
راه حل های مقرون به صرفه بدون به خطر انداختن قابلیت اطمینان.

چرا UPE را انتخاب کنید؟

1راه حل های متناسب با هر نیاز

سفارشی سازی تخصصی: تیم مهندسی ما کانکتورهای خاصی را برای برنامه شما طراحی می کند، چه برای پزشکی، خودرو یا الکترونیک مصرفی.

همکاری کامل: از ایده تا تولید، ما با نیازهای فنی و زیبایی شناختی شما سازگار می شویم.

2. ساخت نمونه اولیه سریع زمان سریع تر به بازار

سرعت برتر صنعت:

نمونه هاي استاندارد: 2-3 روز

طرح های سفارشی: 7 روز کاری

پروژه های وابسته به قالب: 12 روز

3.تضمین کیفیت بدون سازش

کنترل مبتنی بر فرآیند: هر مرحله از انتخاب مواد تا بازرسی نهایی از استانداردهای سختگیرانه الهام گرفته از ISO پیروی می کند.

هدف صفر نقص: آزمایش دقیق اطمینان از مطابقت 100٪ عملکرد و دوام را فراهم می کند.

4مواد برتر و تولید دقیق

اجزای وارداتی: اجزای حیاتی (به عنوان مثال، شاخه های سوزن) استفاده می شود:

ماشین آلات سوئیسی برای دقت در سطح میکرو

مواد وارداتی که به خاطر رسانایی بالاتری و طول عمرشان سرد چاپ شده اند.

5تست و قابلیت اطمینان گواهی شده

تجهیزات آزمایشگاهی با دقت بالا: عملکرد الکتریکی، مکانیکی و زیست محیطی را تأیید می کند (به عنوان مثال، آزمایش های 50،000 چرخه، مقاومت در برابر اسپری نمک).

6. بهره وری هزینه بدون سازش

تولید Lean: جریان های کاری بهینه شده باعث کاهش ضایعات و کاهش هزینه ها می شوند بدون اینکه کیفیت را از دست بدهند.

قیمت گذاری شفاف: نرخ رقابتی برای سفارشات عمده و مشارکت های طولانی مدت.

7رعایت قوانین با توجه به محیط زیست

استانداردهای جهانی: ROHS، بدون هالوجن و سازگار با REACH ٪ ایمن برای صنایع حساس (دواپزشکی، مراقبت از کودکان).

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است

بسته بندی و حمل

سفارشی سازی در دسترس ️ برای راه حل های سفارشی با ما تماس بگیرید!

ایمیل ما اینه:اتحادیه@upetech.net
