کانکتور پین زاویه راست پلاستیکی خم کردن پین های پوگو کانکتور 7 پین

اطلاعات پایه
محل منبع: چین
نام تجاری: UPE
گواهی: ISO9002
شماره مدل: VIC1302A /VIC1302C
سند: VIC1302A.pdf
مقدار حداقل تعداد سفارش: 5000
قیمت: $1-$5
جزئیات بسته بندی: کیسه های پلی اتیلن
زمان تحویل: 12-15 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5KPCS/روز
اطلاعات تکمیلی
نام: کانکتور پین زاویه راست مواد: THN ، برنج C3604 ، SUS304 ، NDFEB N52
نیروی بهار: 80 گرم ± 20 گرم کارگروه: 1.0 میلی متر
ولتاژ: 12 ولت جریان: 5A
نیروی مغناطیسی: 450 گرم زندگی مکانیکی: 5000 چرخه حداقل.
مقاومت تماسی: 50mΩ حداکثر (PIN) آزمایش افشاندن نمک: 48 ساعت
رنگ: سیاه، زرد
برجسته کردن:

کانکتور پین زاویه راست پلاستیکی,اتصال پیچ های خم کننده پوگو,کانکتور پین های پوگو 7 پین

,

Bending Pogo Pins Connector

,

Pogo Pins Connector 7 Pin


توضیحات محصول

کانکتور مغناطیسی پوتو پین با PCB

کانکتور مغناطیسی زاویه راست یک راه حل اتصال تخصصی است که برای کاربردهایی که نیاز به اتصالات قابل اعتماد و چرخه بالا با تراز مغناطیسی دارند طراحی شده است.



ویژگی های کلیدی:



1.7 پین پیکربندی

مسیرهای رسانا چندگانه برای قدرت، داده ها یا انتقال سیگنال را فراهم می کند.

رایج در شارژ، انتقال داده، یا اتصالات الکترونیکی ماژولار.



2.پين هاي پر از بهار

فشار تماس ثابت را تضمین می کند و عدم تراز جزئی را جبران می کند.

دوام را افزایش می دهد (معمولاً برای هزاران چرخه ورودی رتبه بندی شده است).



3.گرفتن مغناطیسی

از آهنربا های جاسازی شده برای اتصال و جدا کردن سریع و ایمن استفاده می کند.

برای راحتی کاربر، خود تنظیم می شود.



4.HTN خانه های پلاستیکی

نایلون با دمای بالا (HTN) دارای قدرت مکانیکی عالی، مقاومت در برابر گرما و دوام است.

سبک وزن اما قوی، مناسب برای الکترونیک صنعتی یا مصرفی.

5طراحی خم (مرسوم/قابل تنظیم)

ممکن است انعطاف زاویه ای یا کاهش فشار را برای جلوگیری از آسیب به کابل فراهم کند.

مفید در دستگاه های پوشیدنی، مفاصل چرخانده یا برنامه های فضای تنگ.



کاربردهای معمول:

الکترونیک ماژولار (دروون ها، رباتیک ها، ماژول های جداکننده)

دستگاه های پزشکی (سینسورهای پوشیدنی، تجهیزات قطع سریع)

دستگاه های مصرفی (کابل های شارژ مغناطیسی، ایستگاه های ساعت هوشمند)

تجهیزات صنعتی (قرص های ضد آب / دوام برای محیط های خشن)



مزایا:

✔ اتصال قابل اعتماد

✔ استفاده آسان ️ استفاده از قطب مغناطیسی باعث می شود جفت گیری نابینا آسان تر شود.

✔ صرفه جویی در فضای خالی

✔ مقاوم در برابر فرسایش، گرما و مواد شیمیایی



نیروی کشش مغناطیسی بین رابط های اتصال نر و ماده کانکتور 7pin right angle magneti >450 gram (g) ،که برای اتصالات پایدار در کاربردهای ارتعاش بالا یا قابل حمل ضروری است.. کانکتور مغناطیسی زن و مرد از آهنرباهای نئودیمیوم درجه N52 استفاده می کند، N52 بالاترین درجه از آهنرباهای نئودیمیوم در دسترس تجاری است، این کارایی بالا دائمی است.



پارامتر کانکتورهای مغناطیسی 7 پین:

نام

7Pin کانکتورهای مغناطیسی

پین

7-پین یا سفارشی

ارتفاع

2.20ميلي متر

نوع

زاويه راست

پنگ پگو

مس

مسکن

سیاه HTN+30%GF UL94 V-0

مغناطيس

بور آهن نئودیمیوم

درجه مغناطیس

N52 ((به عنوان نیاز)

نیروی مغناطیسی

450G

نیروی بهار

8020g،at1.0-ممنون.

عمر مکانیکی

5000 چرخه Min..

جریان

5A

ولتاژ

12 ولت DC

مقاومت تماس

5حداکثر 0mΩ (PIN)

Hآزمون ولتاژ igh

AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC

آزمایش اسپری نمک

48 ساعت

گواهینامه

محصول سازگار با ROHS یا REACH

تست

تست 100٪ باز و کوتاه مدت

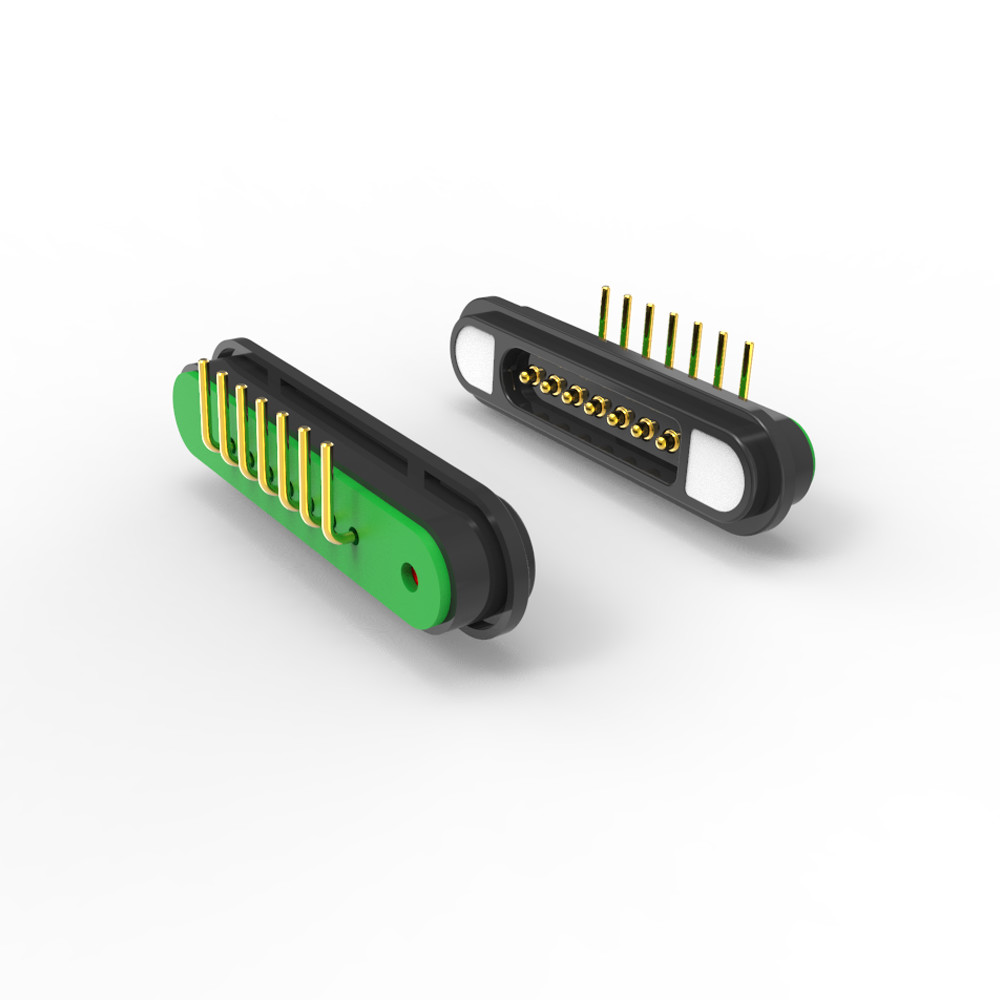

کانکتورهای مغناطیسی انعطاف پذیر 7 پین نر:

کانکتور پین زاویه راست پلاستیکی خم کردن پین های پوگو کانکتور 7 پین 0

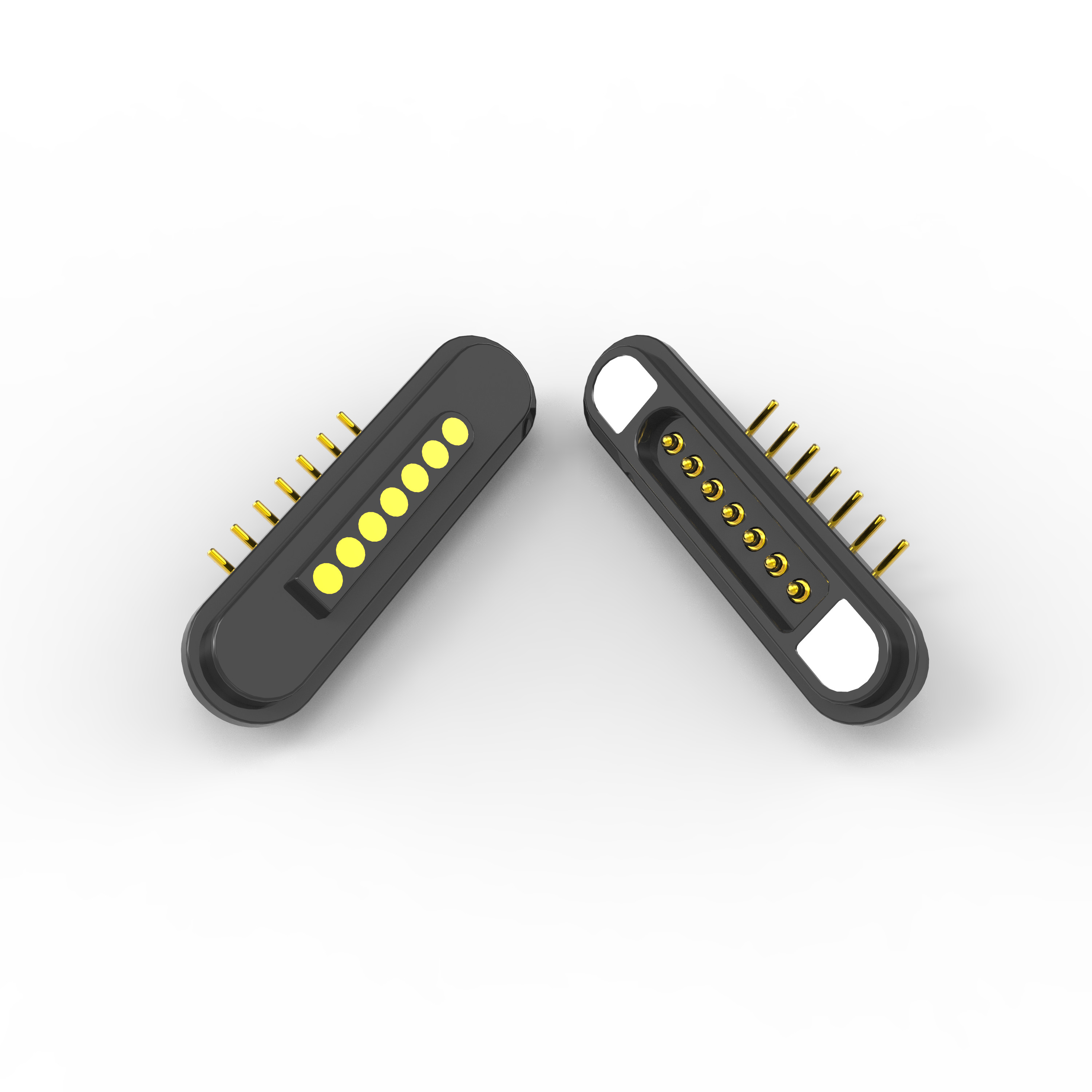

کانکتورهای مغناطیسی خم کننده زنانه 7 پین:

کانکتور پین زاویه راست پلاستیکی خم کردن پین های پوگو کانکتور 7 پین 1

طرح PCB توصیه شده:

کانکتور پین زاویه راست پلاستیکی خم کردن پین های پوگو کانکتور 7 پین 2 تحمل طرح: ± 0.05mm



چرا مشتریان ما را انتخاب می کنند؟

1.تخصیص و انعطاف پذیری

2نمونه گیری سریع = زمان سریع تر به بازار

3.هر اتصال دهنده از کنترل کیفیت سختگیرانه ای رنج می برد

بازرسی مواد وارد

چک کیفیت در حال انجام

100 درصد تست نهایی

ردیابی و انطباق

4انعطاف پذیری QC متمرکز بر مشتری

5همکاری QC در زمان واقعی



کاربرد کانکتورهای مغناطیسی:

کانکتور پین زاویه راست پلاستیکی خم کردن پین های پوگو کانکتور 7 پین 3



ما ميتونيم خدمات طراحي ارائه کنيم

کانکتور پین زاویه راست پلاستیکی خم کردن پین های پوگو کانکتور 7 پین 4



روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است



بسته بندی و حمل

کانکتور پین زاویه راست پلاستیکی خم کردن پین های پوگو کانکتور 7 پین 5
