5A کانکتورهای مغناطیسی 7 پین کانکتور مغناطیسی مرد زن زاویه راست

نام تجاری:	UPE
شماره مدل:	VIC1302A/ VIC1302B
مقدار تولیدی:	5000
Price:	$1-$5
Packaging Details:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9002

سند:

VIC1302A.pdf

نام:

کانکتورهای مغناطیسی

مواد:

THN ، برنج C3604 ، SUS304 ، NDFEB N52

نیروی بهار:

80 گرم ± 20 گرم

کارگروه:

1.0 میلی متر

ولتاژ:

12 ولت

جریان:

نیروی مغناطیسی:

450 گرم

زندگی مکانیکی:

5000 چرخه حداقل.

مقاومت تماسی:

50mΩ حداکثر (PIN)

آزمایش افشاندن نمک:

48 ساعت

رنگ:

سیاه، زرد

قابلیت ارائه:

5KPCS/روز

برجسته کردن:

5A کانکتورهای مغناطیسی,کانکتورهای مغناطیسی 7 پین,کانکتور مقناطیسی مرد و زن زاویه راست

Magnetic Connectors 7 Pin

Magnetic Male Female Connector Right Angle

توضیح محصول

5A 2.2mm pitch 7pin male female right angle pogo pin magnetic connector 5A 2.2mm pitch 7pin مرد زن زاویه راست کانکتور مغناطیسی پوگو

کانکتور مغناطیسی 7 پین یک راه حل اتصال فشرده و متوسط جریان است که برای اتصالات ایمن و قابل جدا شدن در الکترونیک طراحی شده است.

مشخصات کلیدی:

جریان کار مداوم:5A

درجه ولتاژ:12 ولت

صدا:2.2mm (فاصله فشرده برای طرح های PCB متراکم).

شماره پین:7-پین (نر + زن جفت).

طراحی زاویه راست:فضا رو در محفظه هاي تنگ کم ميکنه

تماس با پين پوگو:با فواره برای اتصالات قابل اعتماد و با مقاومت کم

جنس:نسخه های نر و ماده در دسترس است (جفت جفت).

نیروی کشش مغناطیسی بین رابط های اتصال نر و ماده کانکتور 7pin right angle magneti >450 gram (g) ،که برای اتصالات پایدار در کاربردهای ارتعاش بالا یا قابل حمل ضروری است.. کانکتور مغناطیسی زن و مرد از آهنرباهای نئودیمیوم درجه N52 استفاده می کند، N52 بالاترین درجه از آهنرباهای نئودیمیوم در دسترس تجاری است، این کارایی بالا دائمی است.

کاربردها:

الکترونیک ماژولار:PCB های آزاد کننده سریع، تجهیزات تست.

دستگاه های مصرفی:پورت های شارژ / داده های مغناطیسی (به عنوان مثال، پوشیدنی ها، IoT).

تجهیزات پزشکی و صنعتی:کانکتورهای قابل استفاده مجدد برای تشخیص

هواپیماهای بدون سرنشین و رباتیک:اتصالات برق / سیگنال قابل جدا شدن، ect.

مزایا:

✅صرفه جویی در فضا:زاویه راست + 2.2mm pitch مناسب دستگاه های کوچک است.

✅دوام:پن های پوگو در برابر چرخه های جفت گیری مکرر مقاومت می کنند، عمر تست بیش از 5000 برابر حداقل

✅کاربر دوستانه:هم تراز شدن مغناطيسي ارتباط ها رو ساده تر ميکنه

✅مدولاريت:تعویض و ارتقا آسان

پارامتر کانکتورهای مغناطیسی 7 پین:

نام	7Pin کانکتورهای مغناطیسی
پین	7-پین یا سفارشی
ارتفاع	2.20ميلي متر
نوع	زاويه راست
پنگ پگو	مس
مسکن	سیاه HTN+30%GF UL94 V-0
مغناطيس	بور آهن نئودیمیوم
درجه مغناطیس	N52 ((به عنوان نیاز)
نیروی مغناطیسی	450G
نیروی بهار	80g±20g،at1.0-ممنون.
عمر مکانیکی	5000 چرخه Min..
جریان	5A
ولتاژ	12 ولت DC
مقاومت تماس	5حداکثر 0mΩ (PIN)
Hآزمون ولتاژ igh	AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC
آزمایش اسپری نمک	48 ساعت
گواهینامه	محصول سازگار با ROHS یا REACH
تست	تست 100٪ باز و کوتاه مدت

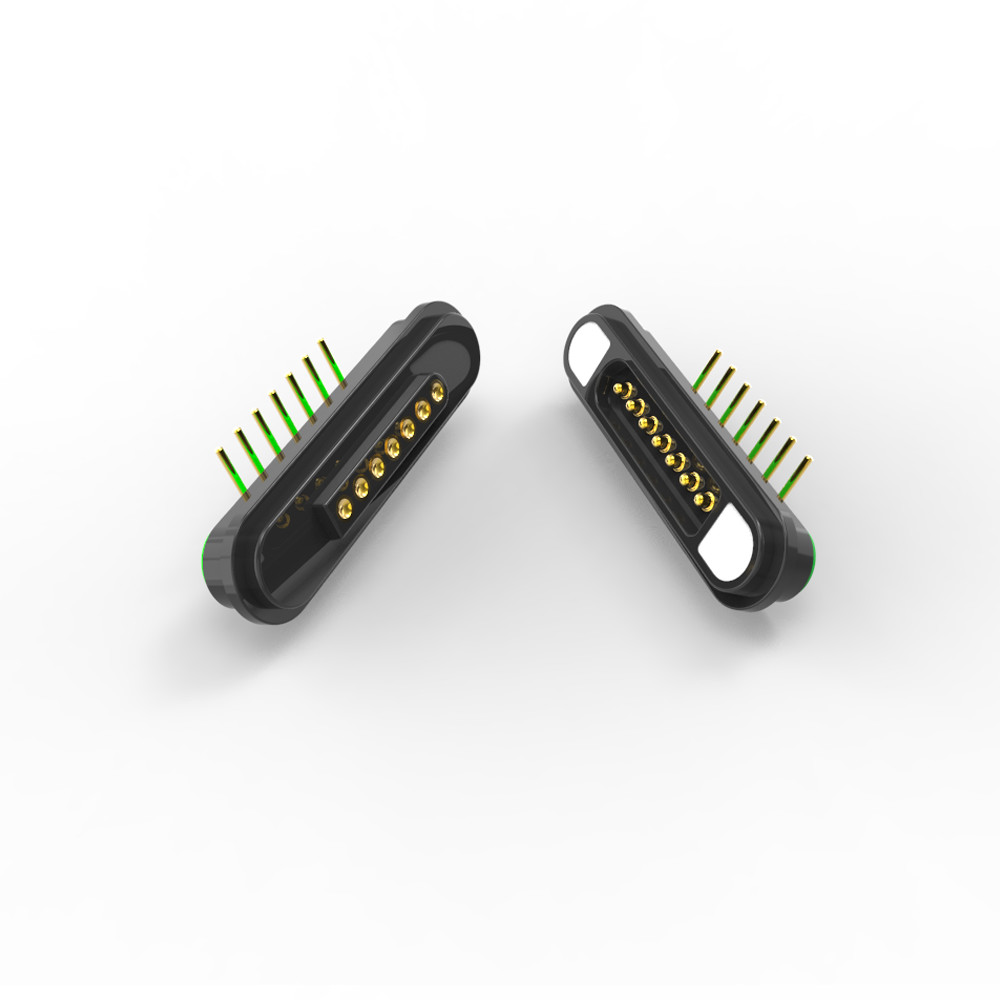

اتصال کننده های مغناطیسی زاویه راست 7 پین نر:

5A کانکتورهای مغناطیسی 7 پین کانکتور مغناطیسی مرد زن زاویه راست 0

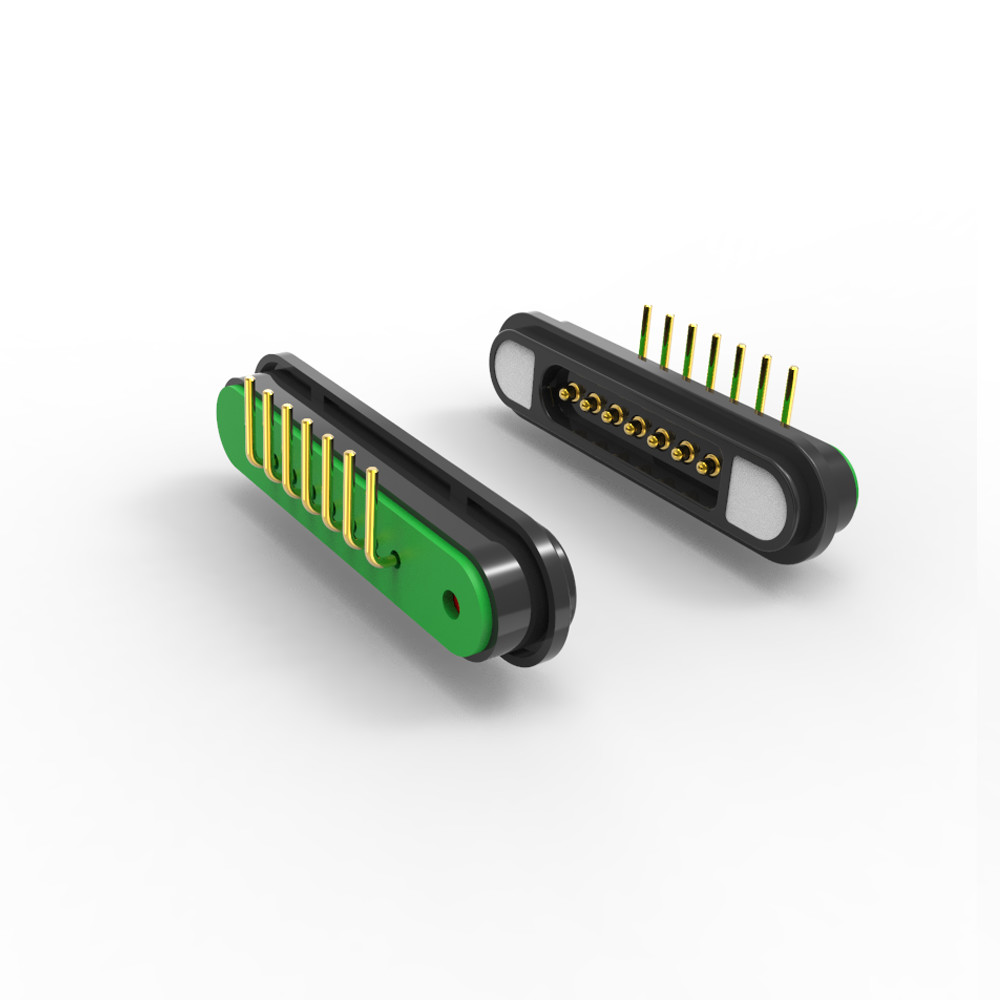

اتصال کننده های مغناطیسی زاویه راست زنانه 7 پین:

5A کانکتورهای مغناطیسی 7 پین کانکتور مغناطیسی مرد زن زاویه راست 1

طرح PCB توصیه شده:

5A کانکتورهای مغناطیسی 7 پین کانکتور مغناطیسی مرد زن زاویه راست 2 تحمل طرح: ± 0.05mm

چرا مشتریان ما را انتخاب می کنند؟

1.تخصیص و انعطاف پذیری

2نمونه گیری سریع = زمان سریع تر به بازار

3.هر اتصال دهنده از کنترل کیفیت سختگیرانه ای رنج می برد

بازرسی مواد وارد

چک کیفیت در حال انجام

100 درصد تست نهایی

ردیابی و انطباق

4انعطاف پذیری QC متمرکز بر مشتری

5همکاری QC در زمان واقعی

کاربرد کانکتورهای مغناطیسی:

5A کانکتورهای مغناطیسی 7 پین کانکتور مغناطیسی مرد زن زاویه راست 3

ما ميتونيم خدمات طراحي ارائه کنيم

5A کانکتورهای مغناطیسی 7 پین کانکتور مغناطیسی مرد زن زاویه راست 4

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است

بسته بندی و حمل

5A کانکتورهای مغناطیسی 7 پین کانکتور مغناطیسی مرد زن زاویه راست 5
