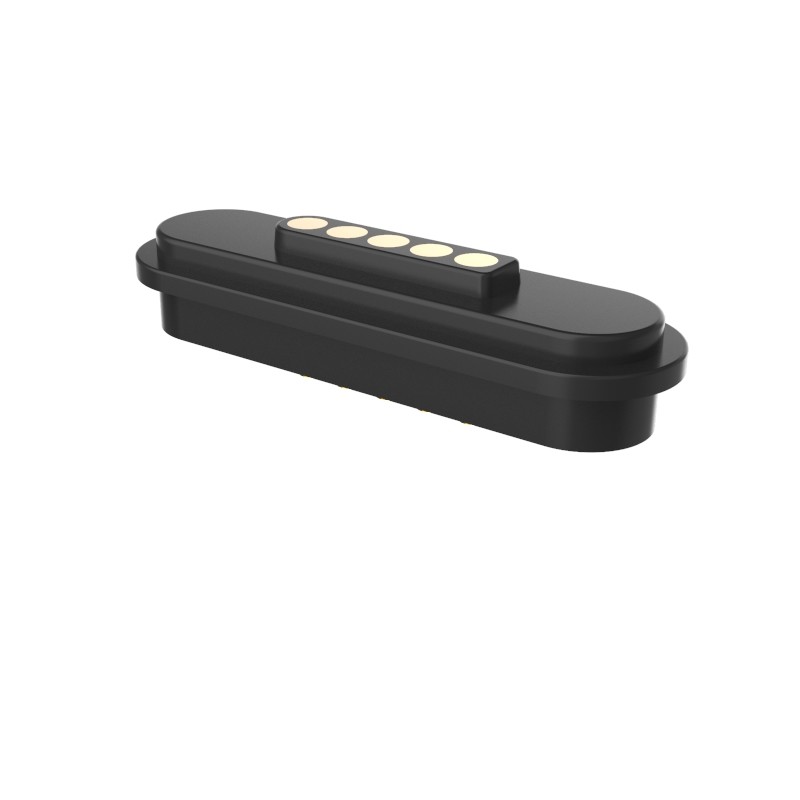

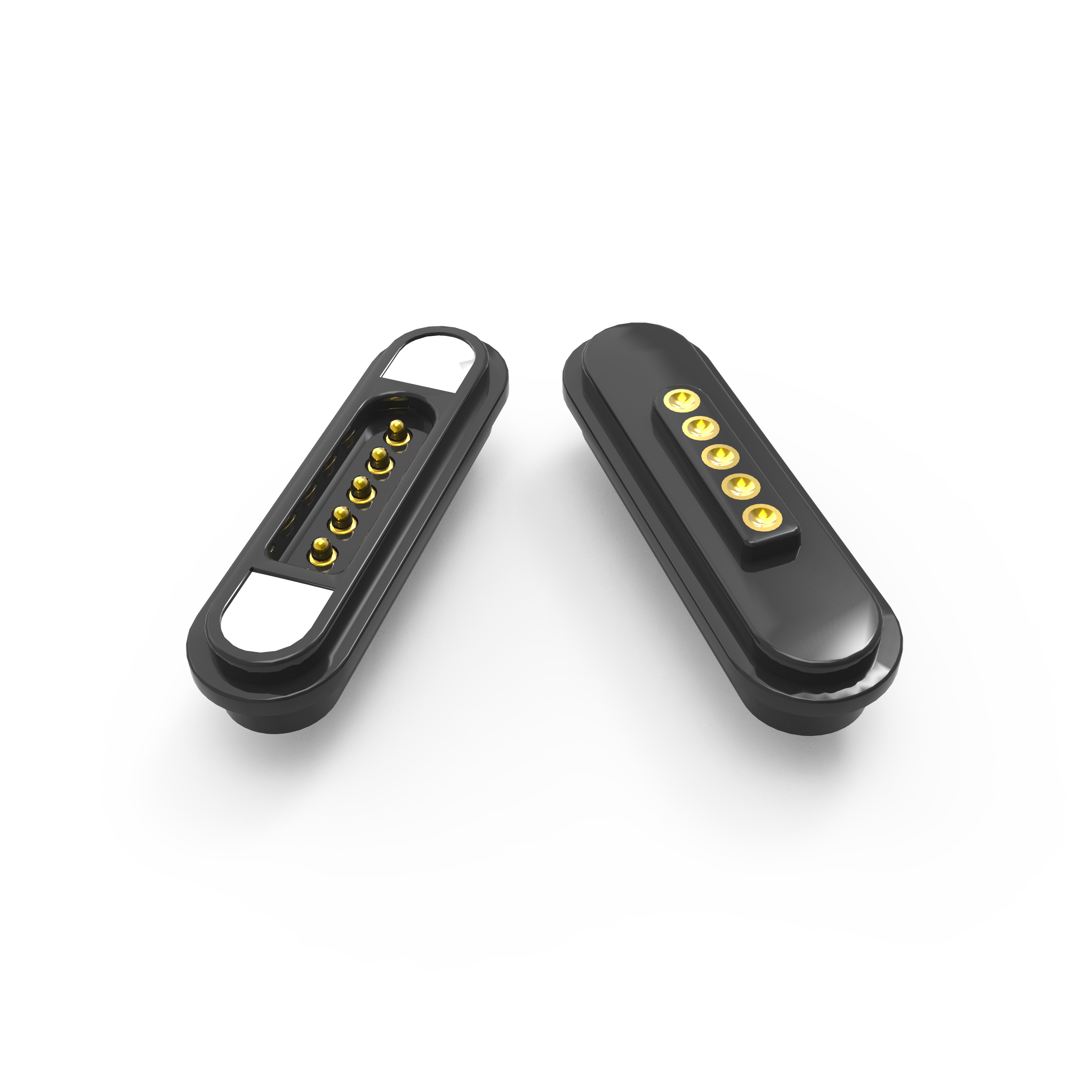

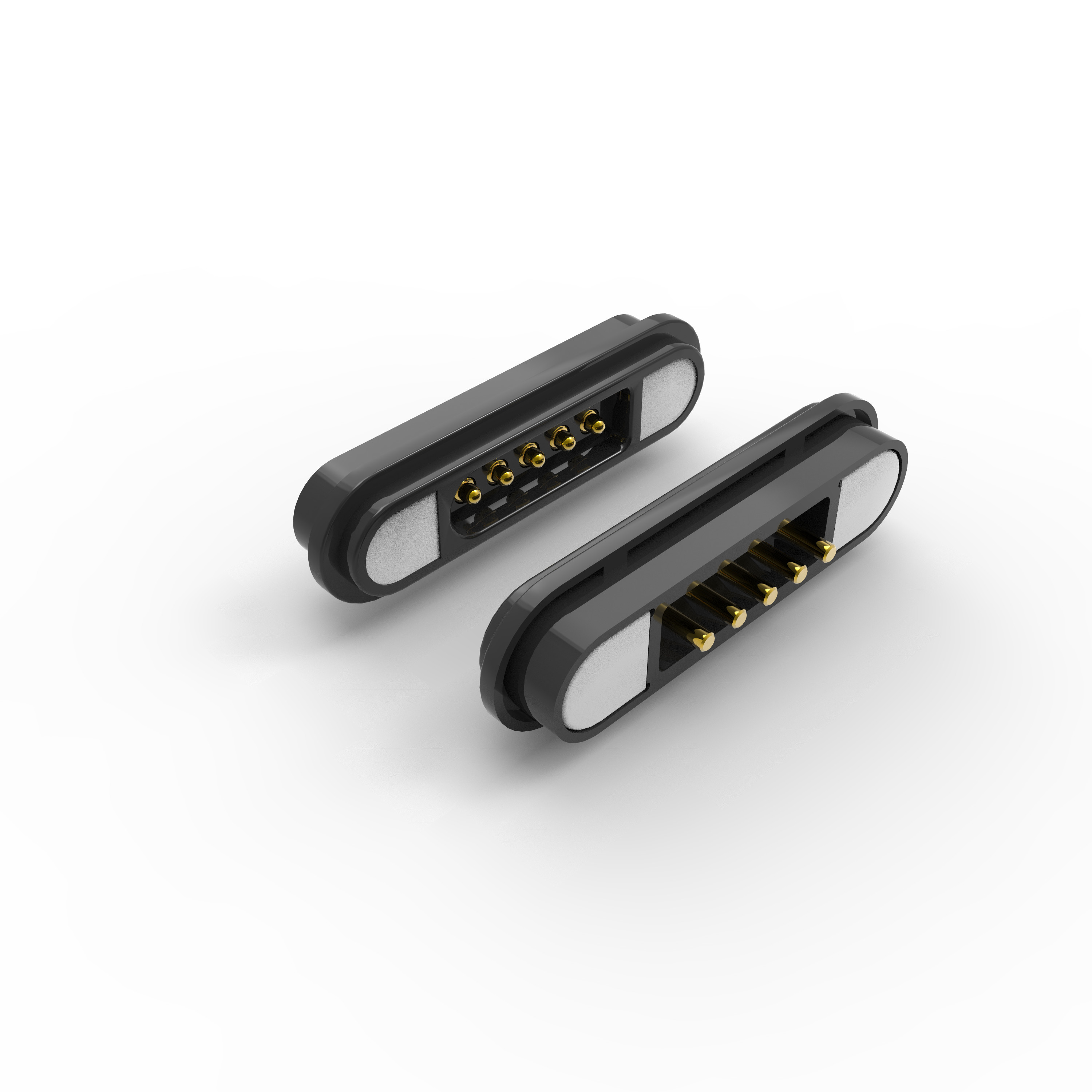

12V 5 پین اتصال مغناطیسی DIP مرد و زن اتصال مغناطیسی 3A

اتصال مغناطیسی 5 پین DIP 3A ترمینال شارژر مرد و زن

این محصول به نظر می رسد یککانکتور اتصال مغناطیسیباتماس سوزن مس نقره ای طلا شده,محفظه پلاستیکی HTN، ومغناطیس نئودیمیومبرای اتصال امن در زیر یک تجزیه ساختاری از ویژگی های اصلی و مشخصات آن است:

1مواد و ساختمان

پگو پين:مس نقره شده (بخش فلزی زرد سوزن) برای مقاومت در برابر خوردگی و رسانایی خوب

پوشش پلاستیکی: HTN (نایلون با دمای بالا) + 30٪ پرکننده، UL94 V-0 درجه بندی شده (تخفیف شعله، خود خاموش).رنگ سياه، مقاومت در برابر درجه حرارت بالا.

مغناطيس:مغناطیس دائمی آهن بور نیودیمیوم (NdFeB)(قوه مغناطیسی بالا)

پوشش اپوکسی رزین اختیاری برای مقاومت در برابر خوردگی (بررسی اسپری نمک 48 ساعته را پشت سر گذاشته است).

2خواص مکانیکی

نیروی بهار: 80g ± 20g در ارتفاع کار 1.0mm.

نیروی مغناطیسی لنگر انداز:>600 گرم(تعلق قوی زن و مرد را تضمین می کند)

زندگی خدمت:50،000+ چرخه جفت گیری(برای استفاده مکرر دوام دارد).

طراحی ضد مدار کوتاه: از تصادف برقی جلوگیری می کند.

علامت گذاری قطبی: شناسایی روشن جهت الکتریکی صحیح.

3خواص الکتریکی

ولتاژ نامی:12 ولت DC.

جریان ثابت:3.0A.

مقاومت تماس:≤50mΩ(معوقیت پایین برای انتقال قدرت کارآمد).

آزمون ولتاژ بالا:AC 1000V / DC 1000V، 0.5mA برایسه ثانيه(یکپارچگی عایق را تضمین می کند).

4محیط زیست و انطباق

مطابق با RoHS و REACH(از مواد خطرناک پاک)

درجه حرارت شعله: UL94 V-0 (مناسب برای الزامات سختگیرانه ایمنی).

5درخواست ها

این کانکتور مغناطیسی برای:

1. جوشاندن PCB: نصب پلاگین برای صفحه های مداری

2. قالب گیری بیش از حد/پرت زدن: سازگار با انسداد پس از جوش

3. اتصال ترمینال: می تواند با ترمینال های سیم متصل شود.

4. قالب گذاری تزریقی: مناسب برای مونتاژ قالب بندی شده است.

5. جوشاندن مستقیم سیم: اجازه اتصال دستی سیم را می دهد.

چرا UPE را انتخاب کنید:

.نمونه سازی سریع: 3-5 روز برای نمونه ها

.مقرون به صرفه: قیمت های رقابتی MOQ

.تضمین کیفیت: تست 100٪ خودکار

.تولید با تکنولوژی بالابا مهندسی دقیق

.کنترل سیستماتیک کیفیتبرای عملکرد ثابت

پارامتر کانکتورهای مغناطیسی 5 پین:

نقشه فنی اتصال کننده 5 پین (بعد های کلیدی):

نقشه فنی اتصال کننده ی مغناطیسی زنانه 5 پین (بعد های کلیدی):

مزیت های کانکتور مغناطیسی:

1)آزمایش متصل به جذب خودکار؛ کار آسان؛

2) از یک رابط مغناطیسی برای برداشتن دستگاه استفاده می کند.

3) چرخه عمر بالا. این پشتیبانی از 50،000-300،000 زمان زندگی دوباره اتصال;

4) آن را آسان به طراحی ضد آب سفارشی، زن می تواند به دست آوردن ضد گرد و غبار و ضد آب (IP68) ؛

5) پشتیبانی از جریان بالا (3A-20A) ، شارژ سریعتر؛

6) درجه خوردگی عالی (48H-120H) محیط های خشن را برآورده می کند؛

8) شکل سفارشی برای دیدار با مطابقت شکل محصول، بهبود نقطه فروش محصول؛

9)موقعیت مغناطیس، استفاده از مغناطیس و ساختار برای حفاظت از مدار دوگانه

جهت ((این کاربر گرا و کاربر دوستانه است)

10) قابلیت مقیاس پذیری عالی رابط، می تواند به دست آید ((Power Signal Video Audio Jack Etc) ؛

11)زمان توسعه کوتاه است، قالب کم هزینه برای سفارشی سازی؛

12) ارائه یک انتقال قابل اعتماد سیگنال RF بالا. کانکتور ما USB 2 است.0

چطور سفارش بدم؟
* شما به ما نقشه یا نمونه بفرستید

* تیم مهندسی حرفه ای ما ارزیابی را انجام می دهد

* تو نقشه رو بررسي ميکني و ما نمونه رو ميفرستيم به تو

* شما نمونه را تست می کنید و تایید می کنید، سپس سفارش می دهید و ۵۰ درصد پیش پرداخت پرداخت می کنید

* ما شروع به ساخت محصول می کنیم

* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني

* ما محصولات را با DHL، TNT، UPS، Fedex به شما تحویل می دهیم

مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
