2.54mm Pitch Right Angle Pin Connector Spring Loaded 3 Pin Pogo Connector................................................................................................................................................................................................................................

اطلاعات پایه
محل منبع: چین
نام تجاری: UPE
گواهی: ISO9001
شماره مدل: upd02a-axx-xxxx
مقدار حداقل تعداد سفارش: 5000
قیمت: $0.8-$3
جزئیات بسته بندی: کیف 1000pcs/PE (با توجه به نیاز مشتری)
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5KPCS/روز
اطلاعات تکمیلی
نام: کانکتور پین زاویه راست نوع: DIP
مواد: C3604, SUS304, THN درمان سطح: آبکاری طلا
مقاومت تماسی: 50mΩ حداکثر در ارتفاع کاری آزمایش افشاندن نمک: 48 ساعت
دمای عملیاتی محصول: 260 ℃ 5 ℃ 20s ± 2s محیط استفاده از محصول:: 80°C~130°C ((بررسی آزمایشگاهی)
برجسته کردن:

2.54mm Pitch Right Angle Pin Connector..54mm Pitch Right Angle Pin Connector...........,اتصال 3 پین پگو با بار بهار,3 Pin Pogo Connector 2.54mm پیچ

,

Spring Loaded 3 Pin Pogo Connector

,

3 Pin Pogo Connector 2.54mm Pitch


توضیحات محصول

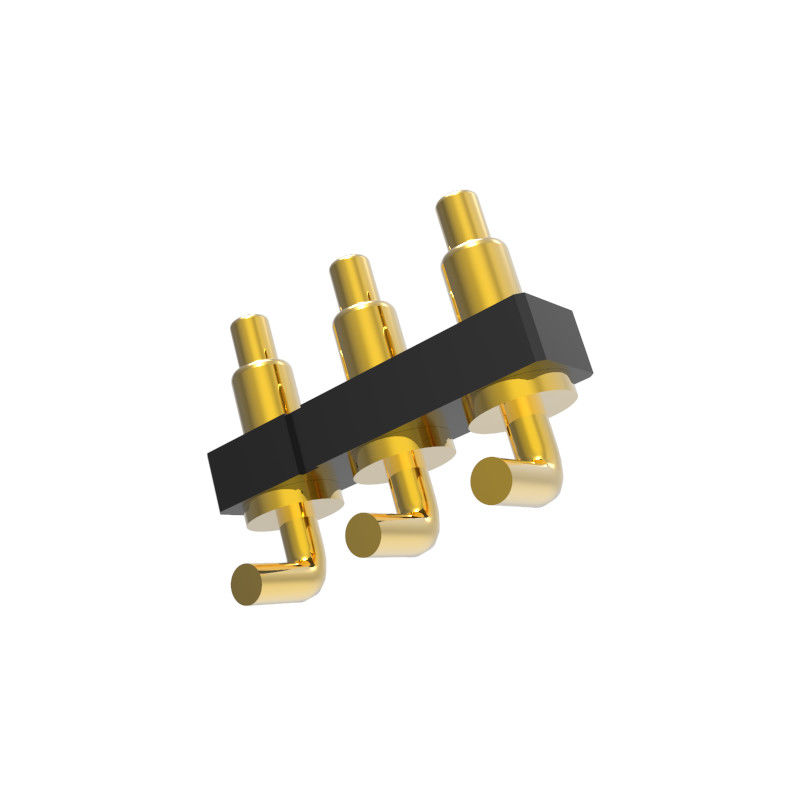

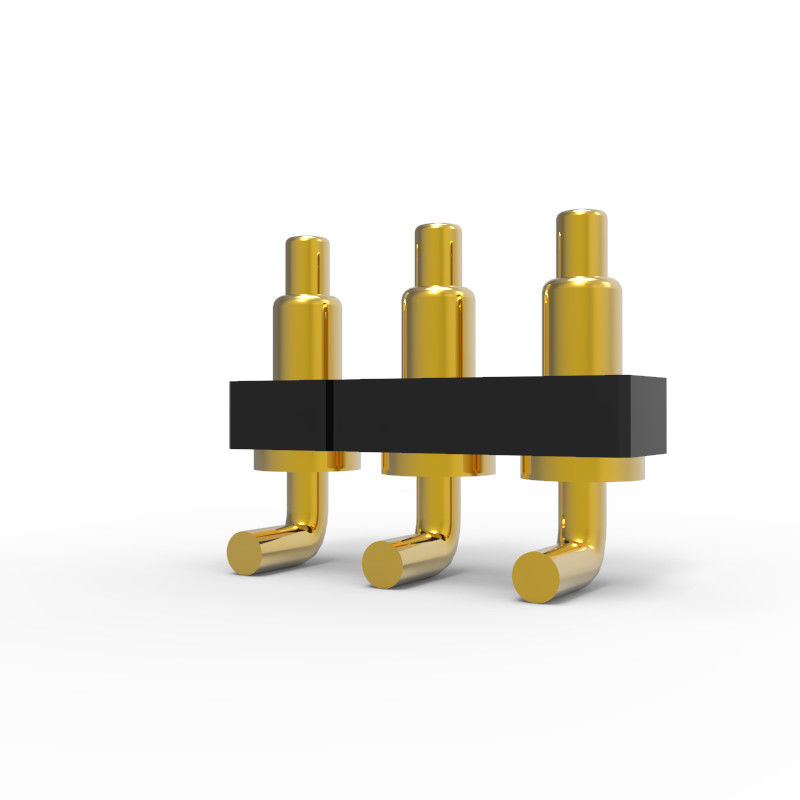

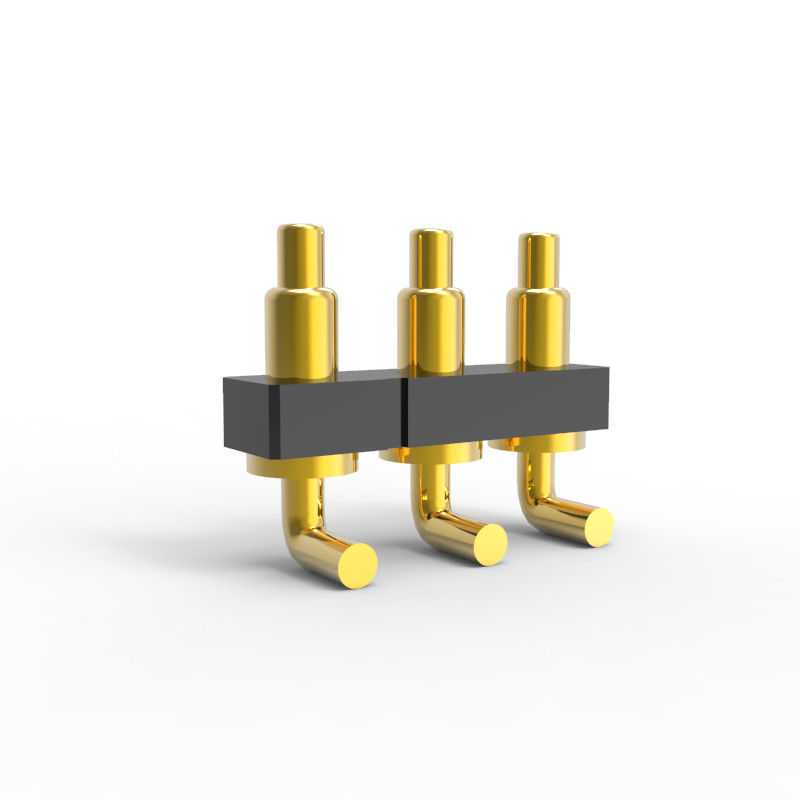

2.54mm pitch 3pin right angle spring pogo pin connector با 2.54mm height housing.

دم پین پوگو خم شده است، می تواند طراحان را در استفاده از فضا با انتخاب بیشتر فراهم کند، دم نیز می تواند با سیم جوش داده شود.



پین پوگو یک کانکتور دقیق است که در تلفن های همراه و سایر محصولات الکترونیکی استفاده می شود.

این به طور گسترده ای در محصولات الکترونیکی مختلف استفاده می شود و در اتصال انتقال سیگنال نقش دارد.

ساختار شکل آن به زیر تقسیم می شود: نوع پایین صاف، نوع صفحه پلاگین، نوع خم شدن، شاخه سوزن دوگانه، نوع رشته، نوع سیم جوش،

نوع سوراخ های جانبی و غیره



ساختار داخلی به: نوع حفاری عقب، شیب برش، شیب برش با توپ گرد، نوع سوراخ، نوع پلگ دم، نوع سر دوگانه و غیره تقسیم می شود.

انتخاب پوشش: پوشش طلا معمولی، پوشش نیکل و غیره



2.54mm pitch right angle لیست پارامترهای کانکتور پر شده به صورت بهار:

عایق
پلاستیک سیاه(265°C)UL94 V-0
پلنگر
مس 5U Au بیش از 60 ~ 100U Ni
بشکه
مس 5U Au بیش از 60 ~ 100U Ni
بهار
درمان سطح SUS
نوع کانکتور
مرد
رنگ
سياه، زرد
ارتفاع
2.54mm یا بستگی به الزامات مشتری
پین
3pin یا بستگی به الزامات مشتری
درخواست
PCB، تجهیزات AV، تجهیزات پزشکی، ارتباطات نظامی، هوافضا، ساعت تلفن، سیگار الکترونیکی
گواهینامه
SO9001/ROHS2.0/REACH/MSDS/SGS
بسته بندی
1000pcs / کیسه PE ((بر اساس الزامات مشتری)
نیروی بهار
70g+/-20g در طول کار 1.0mm
تست عمر
100،000 چرخه
جریان نامی
3A مکس

ولتاژ

12 ولت DC

مقاومت تماس

حداکثر 50 میلیومتر

آزمایش اسپری نمک

48 ساعت

گواهینامه

محصول سازگار با ROHS یا REACH

تست

تست 100٪ باز و کوتاه مدت



2.54mm پیچ استاندارد 2pin-40pin Pogo پین کانکتور با زاویه راست

2.54mm Pitch Right Angle Pin Connector Spring Loaded 3 Pin Pogo Connector................................................................................................................................................................................................................................ 0





مزایای UPE Pogo Pin Connector



کانکتور پین پوگو، که معمولاً به عنوان پین های بهار یا پین های پوگو شناخته می شود، چندین مزیت دارد:



قابلیت اطمینان:پین های UPE Pogo که از تکنولوژی CLIP استفاده می کنند، یک اتصال الکتریکی ثابت و قابل اعتماد را حتی در محیط های تحت لرزش و شوک مکانیکی فراهم می کنند.



طراحی کامپکت:اندازه کوچک آنها اجازه می دهد تا آنها را در فضاهای تنگ قرار دهند، که برای دستگاه های الکترونیکی مدرن و فشرده ایده آل است.



انعطاف پذیری:پین های پوگو می توانند با تغییرات سطحی سازگار شوند و حتی اگر سطوح جفت گیری به طور کامل تراز نشده باشند، اتصال پایدار را تضمین می کنند.



استفاده آسان:آنها کاربر پسند هستند، با نصب و نگهداری ساده.



دوام:آنها طراحی شده اند تا در برابر چرخه های متعدد اتصال و جدا کردن مقاومت کنند، باعث می شود آنها بسیار با دوام باشند



مزیت ما و انتخاب شما:



.UPE حرفه ای سفارشی جریان بالا پگو پین با 15A-30A سری، آن را به صورت انبوه تولید شده است.



.UPE توسعه 1.27mm،2.0mm 2.54mm پیچ استاندارد مرد و زن 2pin-40pin Pogo pin connector با SMT / DIP / Right Angle / Solder Cup.



.تست Pogo Pin Life تا 1000000 چرخه



.تمام محصولات می توانند از استاندارد HF، RoHS REACH عبور کنند.



.100 درصد تست الکتريکي قبل از تحویل کالا گزارش داده شده است.



. سفارشی از اشکال مختلف در دسترس است، ساختار کوچک و جریان بالا.



ساختار و توصیف نوع پین پوگو:



2.54mm Pitch Right Angle Pin Connector Spring Loaded 3 Pin Pogo Connector................................................................................................................................................................................................................................ 1



SMT:ثبات خوب، پایین بشکه یک طراحی پایین مسطح است، که آسان برای جوش در صفحه PCB است.



DIP:وجود دارد یک پین موقعیت در دم بشکه. هنگام جوش با PCB، هیچ انحراف رخ خواهد داد، تاثیر موقعیت خوب و محکم
جوش دادن

دو سر: طراحی پین دو سر Pogo به طراحان انعطاف پذیری بیشتری در دو جهت بورد به بورد می دهد
براي اتصال، نيازي به جوش دادن داروي دو سر نيست.

زاويه راست:دم پین پوگو خم شده است، که به طراحان گزینه های بیشتری در استفاده از فضا می دهد. دم را می توان با سیم نیز جوش داد.

فنجان سولدر:مناسب برای محصول کابل، آسان به جوش با سیم

نوع پیچ:محصولات با مشخصات ویژه می تواند نیازهای مختلف مشتریان را برآورده کند و می تواند با توجه به نیازهای سفارشی شود
از مشتریان.


چرا مشتریانUPE?

1خدمات سفارشی حرفه ای

2. قابلیت تولید نمونه سریع

3. سيستم سختگيري کیفیت

4. پردازش با اجزای وارداتی

5تجهیزات تست با دقت بالا

6روش های معقول کنترل هزینه



زمینه کاربرد کانکتور پین پوگو:

2.54mm Pitch Right Angle Pin Connector Spring Loaded 3 Pin Pogo Connector................................................................................................................................................................................................................................ 2

چطور سفارش بدم؟
* شما به ما نقشه یا نمونه بفرستید

* تیم مهندسی حرفه ای ما ارزیابی را انجام می دهد

* تو نقشه رو بررسي ميکني و ما نمونه رو ميفرستيم به تو

* شما نمونه را تست می کنید و تایید می کنید، سپس سفارش می دهید و ۵۰ درصد پیش پرداخت پرداخت می کنید

* ما شروع به ساخت محصول می کنیم

* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني

* ما محصولات را با DHL، TNT، UPS، Fedex به شما تحویل می دهیم



مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
