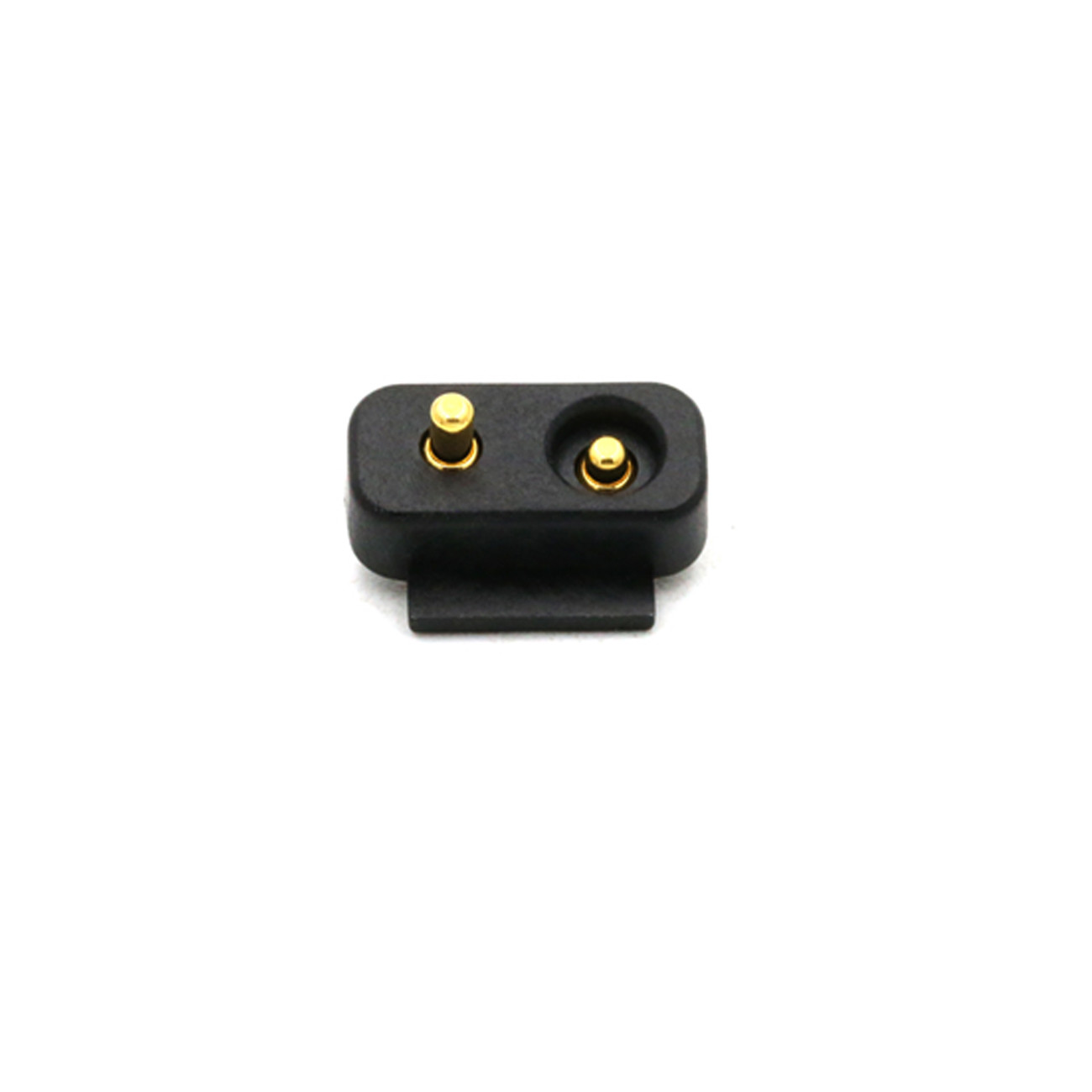

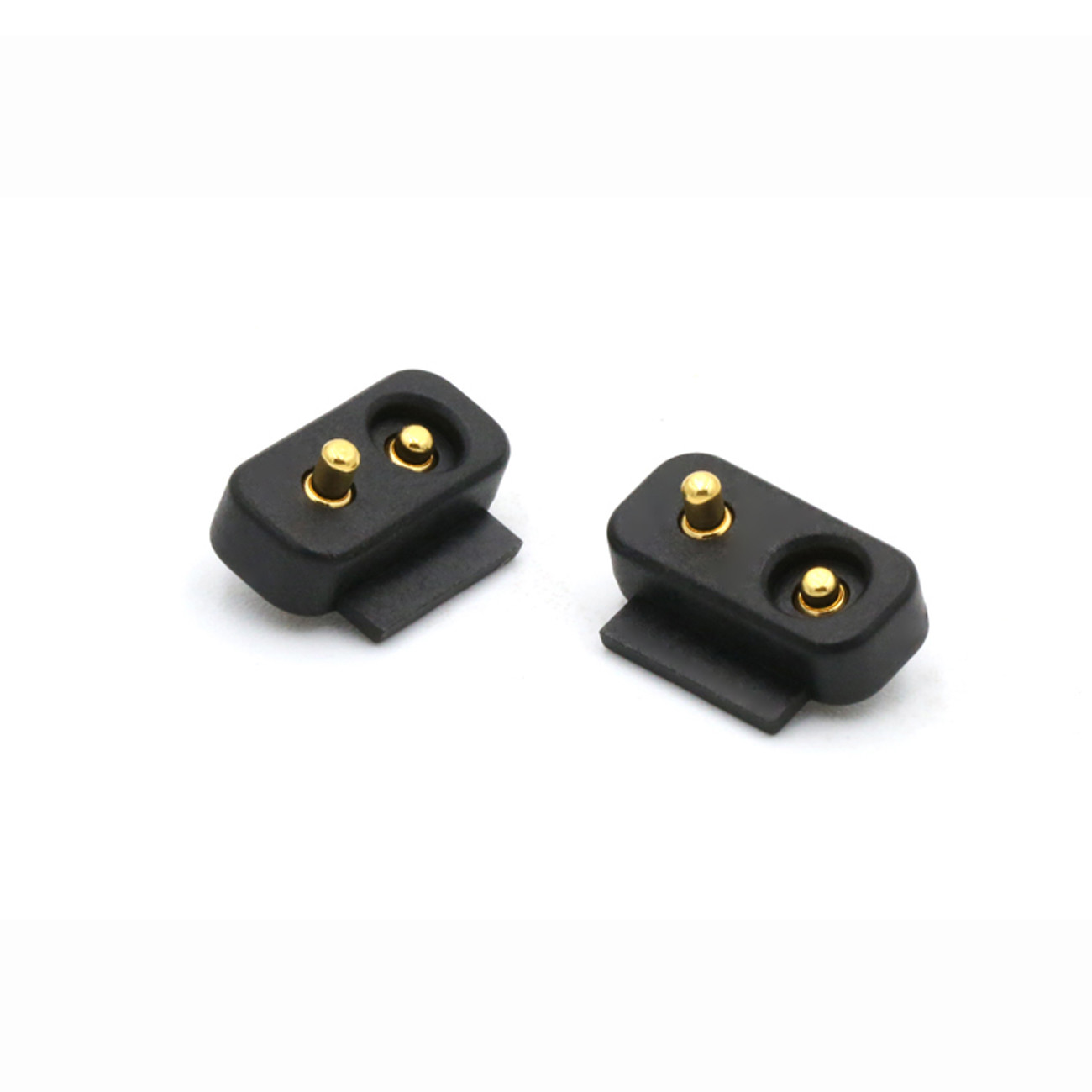

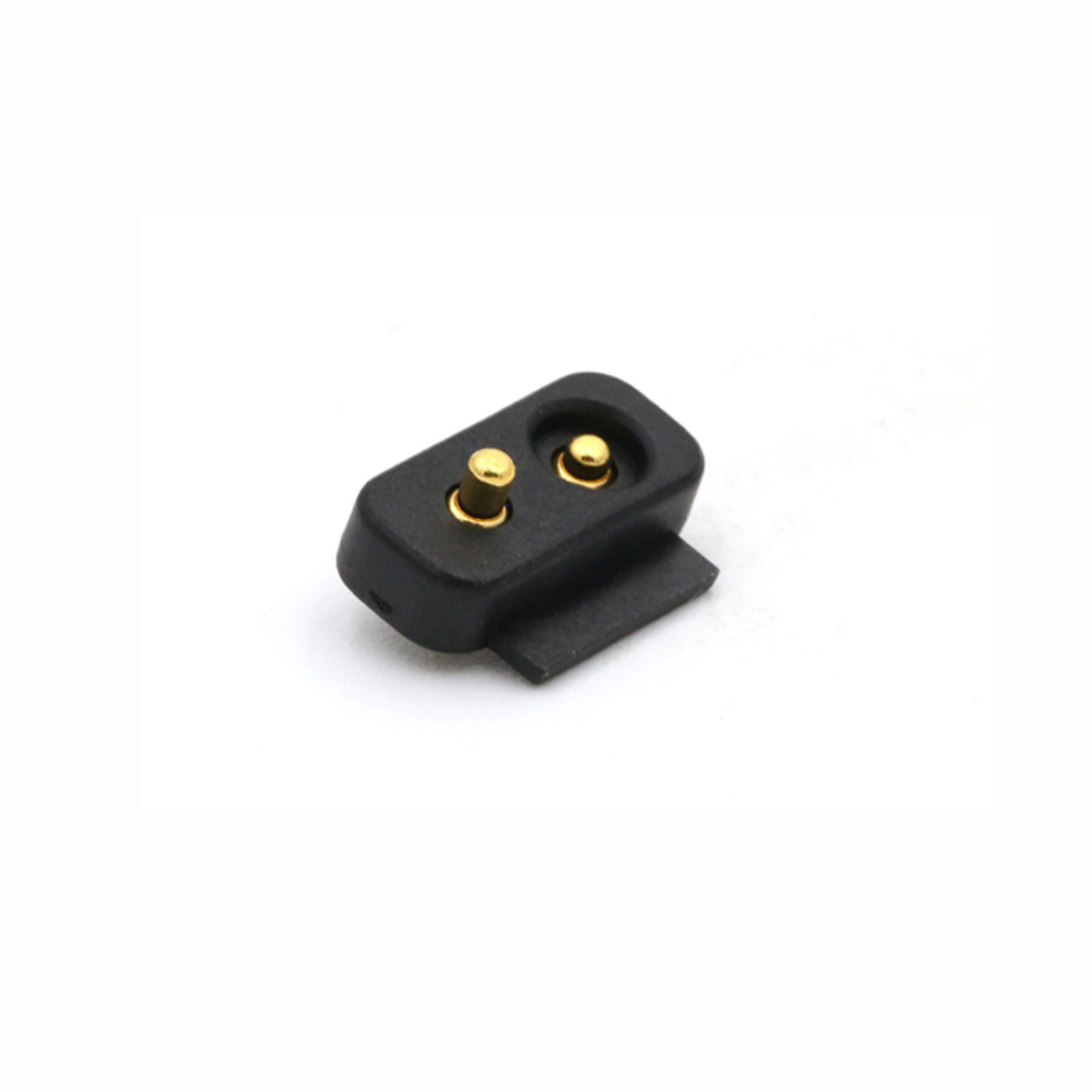

پوشش طلا 2 Pin Pogo Connector DIP نوع بهار بارگیری Pogo Pins مقاومت در برابر دمای بالا

اطلاعات پایه
محل منبع: چین
نام تجاری: UPE
گواهی: ISO9001
شماره مدل: 2pin پین های POGO با تماس بهار
مقدار حداقل تعداد سفارش: 5000
قیمت: $0.8-$3
جزئیات بسته بندی: پلی اتیلن
زمان تحویل: 10-15 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5KPCS/روز
اطلاعات تکمیلی
نام: 2 کانکتور پین پوگو نوع: DIP
مواد: C3604, SUS304, THN درمان سطح: آبکاری طلا
مقاومت تماسی: 50mΩ حداکثر در ارتفاع کاری آزمایش افشاندن نمک: 48 ساعت
دمای عملیاتی محصول: 260 ℃ 5 ℃ 20s ± 2s محیط استفاده از محصول:: 80°C~130°C ((بررسی آزمایشگاهی)
برجسته کردن:

اتصال کننده 2 پین پوگو,نوع DIP 2 Pin Pogo Connector,پین های پگو پر از بهار

,

2 Pin Pogo Connector DIP Type

,

DIP Type Spring Loaded Pogo Pins


توضیحات محصول

پلاستیک های مقاوم در برابر دمای بالا از 2pin به بهار بارگیری تماس Pogo پین.UPE حرفه ای سفارشی جریان بالا Pogo Pin کانکتور با 15A-30A سری و تست عمر تا 1000,000 چرخه.مواد اتصال و پوشش رباعی با استاندارد ROHS و REACH مطابقت دارند.



مزایای UPE Pogo Pin Connector



کانکتور پین پوگو، که معمولاً به عنوان پین های بهار یا پین های پوگو شناخته می شود، چندین مزیت دارد:



قابلیت اطمینان:پین های UPE Pogo که از تکنولوژی CLIP استفاده می کنند، یک اتصال الکتریکی ثابت و قابل اعتماد را حتی در محیط های تحت لرزش و شوک مکانیکی فراهم می کنند.



طراحی کامپکت:اندازه کوچک آنها اجازه می دهد تا آنها را در فضاهای تنگ قرار دهند، که برای دستگاه های الکترونیکی مدرن و فشرده ایده آل است.



انعطاف پذیری:پین های پوگو می توانند با تغییرات سطحی سازگار شوند و حتی اگر سطوح جفت گیری به طور کامل تراز نشده باشند، اتصال پایدار را تضمین می کنند.



استفاده آسان:آنها کاربر پسند هستند، با نصب و نگهداری ساده.



دوام:آنها طراحی شده اند تا در برابر چرخه های متعدد اتصال و جدا کردن مقاومت کنند، باعث می شود آنها بسیار با دوام باشند



مزیت ما و انتخاب شما:



.UPE حرفه ای سفارشی جریان بالا پگو پین با 15A-30A سری، آن را به صورت انبوه تولید شده است.



.UPE توسعه 1.27mm،2.0mm 2.54mm پیچ استاندارد مرد و زن 2pin-40pin Pogo pin connector با SMT / DIP / Right Angle / Solder Cup.



.تست Pogo Pin Life تا 1000000 چرخه



.تمام محصولات می توانند از استاندارد HF، RoHS REACH عبور کنند.



.100 درصد تست الکتريکي قبل از تحویل کالا گزارش داده شده است.



.سفارشی از اشکال مختلف در دسترس است، ساختار کوچک و جریان بالا.



ساختار و توصیف نوع پین پوگو:



پوشش طلا 2 Pin Pogo Connector DIP نوع بهار بارگیری Pogo Pins مقاومت در برابر دمای بالا 0



SMT:ثبات خوب، پایین بشکه یک طراحی پایین مسطح است، که آسان برای جوش در صفحه PCB است.



DIP:وجود دارد یک پین موقعیت در دم بشکه. هنگام جوش با PCB، هیچ انحراف رخ خواهد داد، تاثیر موقعیت خوب و محکم
جوش دادن

دو سر: طراحی پین دو سر Pogo به طراحان انعطاف پذیری بیشتری در دو جهت بورد به بورد می دهد
براي اتصال، نيازي به جوش دادن داروي دو سر نيست.

زاويه راست:دم پین پوگو خم شده است، که به طراحان گزینه های بیشتری در استفاده از فضا می دهد، دم را می توان با سیم نیز جوش داد.

فنجان سولدر:مناسب برای محصول کابل، آسان به جوش با سیم

نوع پیچ:محصولات با مشخصات ویژه می تواند نیازهای مختلف مشتریان را برآورده کند و می تواند با توجه به نیازهای سفارشی شود
از مشتریان.


چرا مشتریانUPE?



1خدمات سفارشی حرفه ای



2. قابلیت تولید نمونه سریع



3. سيستم سختگيري کیفیت



4. پردازش با اجزای وارداتی



5تجهیزات تست با دقت بالا



6روش های معقول کنترل هزینه



عملکرد پارامتر اتصال دهنده ی پرتاب شده به بهار

نام قطعات

جدول عملکرد پارامتر

مواد بشکه

مس

مس بریلیوم

فوسفور برنز



مواد پلنگر

مس

مس بریلیوم

فوسفور برنز

فولاد ضد زنگ

گزینه های بهار

استینل

سیم موسیقی







الزامات پوشش



طلا-آو





نقره-Ag





پالادیوم نیکل

(Pd-Ni)



جریان نامی

1A، 2A، 3A، 5A، 15A یا 30A (ساخت های مختلف)

ولتاژ نامی

DC 12V 24V

مقاومت تماس

30mΩ 50mΩ حداکثر.

تست عمر

50،000 چرخه حداقل 1000،000 چرخه حداکثر

دمای جریان مجدد

265 درجه، 4 تا 5 ثانیه

آزمون قابلیت اطمینان PIN POGO

نیروی نگهدارنده

در چرخه نامی 500±50 در ساعت،50حداقل 1000 چرخه



رطوبت

EIA-364-31، روش آزمایش II، شرط A: اتصال کننده های مورد آزمایش با رطوبت نسبیاز 90 تا 95٪RH و دمای 40°C ± 2°C رطوبت نسبی برای 96 ساعت-آره



مقاومت در برابر گرما





EIA-364-56، روش 5، سطح 2 265°C+10/-0°Cبرای ۳۰ تا ۳۵ ثانیه



اسپری نمک



EIA-364-26,شرط آزمایش B: اتصال کننده های مرتبط با 5±1% محلول نمکغلظت، 35+1°C/-2°C برای 48 ساعت

آزمایش نیروی یدکی



روش تست نیروی عادی، 100g±20g در ارتفاع کاری





طول عمر دمایی



EIA-364-17، روش آزمایش A،شرط 4،شرط زمان آزمایش Aاتصال به 85°C± 2°C برای 96 ساعت

قابلیت جوش دادن



EIA-364-52 غوطه ور شدن به 265±5°C، 60/40±5٪ Sn/pb جوش برای 4.0 ~ 5.0 ثانیه



مقاومت تماس



EIA-364-23 مقاومت تماس را با یک جریان آزمایش حداکثر 100 mA اندازه گیری کنیدو حداکثر ولتاژ 20 mV



برخی از کانکتورهای مخصوص پوگو پین برای مرجع:

پوشش طلا 2 Pin Pogo Connector DIP نوع بهار بارگیری Pogo Pins مقاومت در برابر دمای بالا 1

زمینه کاربرد کانکتور پین پوگو:

پوشش طلا 2 Pin Pogo Connector DIP نوع بهار بارگیری Pogo Pins مقاومت در برابر دمای بالا 2



بسته بندی و حمل

پوشش طلا 2 Pin Pogo Connector DIP نوع بهار بارگیری Pogo Pins مقاومت در برابر دمای بالا 3
