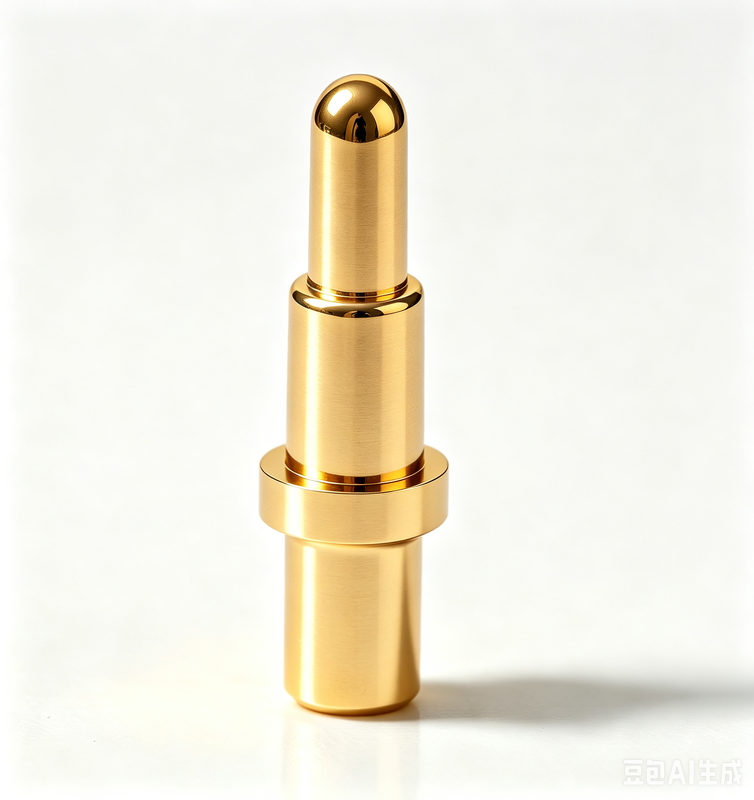

پین فنری SMT با روکش طلا برای PCB

نام تجاری:	UPE
شماره مدل:	SMT POGO Pin
مقدار تولیدی:	10000
قیمت:	$0.1-$0.5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

آزمایش افشاندن نمک:

48 ساعت

SMT POGO Pin

مواد:

برنجی C3604 ، SUS304

زندگی مکانیکی:

50000 چرخه دقیقه ..

دمای عملیاتی:

-40 ℃ ~+130 ℃ ظرف 24 ساعت.

تماس با مقاومت:

50mΩ حداکثر در ارتفاع کاری

فعلی:

ولتاژ:

12 ولت

قابلیت ارائه:

50kpcs در روز

برجسته کردن:

پین فنری SMT با روکش طلا

پین فنری PCB

پین فنری با روکش طلا و گارانتی

توضیح محصول

پین فنری لحیم کاری SMT

UPE خدمات سفارشی سازی حرفه ای پین پوگو را ارائه می دهد که اشکال مختلف و ساختارهای فشرده را ارائه می دهد. ما در راه حل های سفارشی جریان بالا از 15 آمپر تا 30 آمپر تخصص داریم و محصولات مختلف و راه حل های پین پوگو را مطابق با الزامات خاص مشتری طراحی می کنیم.

پین پوگو یک کانکتور الکتریکی است که اتصالات موقتی بین دو مدار برقرار می کند. این پین دارای یک پیستون فنری در داخل یک بشکه است که امکان فشرده سازی و حفظ تماس قابل اعتماد را هنگام فشار دادن روی سطوح رسانا فراهم می کند.

8 نوع ساختار خارجی

SMT: پایداری عالی با طراحی کف صاف برای لحیم کاری آسان برد PCB
DIP: پین موقعیت یابی از انحراف در حین جوشکاری PCB جلوگیری می کند و از تراز دقیق اطمینان حاصل می کند
دو سر: اتصال انعطاف پذیر دو طرفه برد به برد بدون نیاز به لحیم کاری
زاویه راست: طراحی دم خمیده برای بهینه سازی فضا، سازگار با لحیم کاری سیم
فنجان لحیم: ایده آل برای محصولات کابلی با قابلیت لحیم کاری آسان سیم
نوع پیچ: مشخصات سفارشی برای برآورده کردن الزامات متنوع مشتری
نوع یک تکه: ظرفیت جریان بالا با گزینه های طراحی سفارشی
نوع توپ کروی: سازگاری نیروی جانبی با الزامات سفارشی

گزینه های ساختار داخلی

ساختار A: پیستون با پخ اریب

مزایا: استفاده معمولی، امپدانس پایدار، طول عمر طولانی

کاربرد: استفاده منظم SMT و DIP

احتیاطات: نمی تواند از حد کارکرد تجاوز کند

ساختار B: پیستون با طراحی سوراخ شده

مزایا: حداکثر فشرده سازی در فضای محدود

کاربرد: استفاده منظم SMT و DIP

احتیاطات: از تجاوز از حد کارکرد و جریان بیش از حد خودداری کنید

ساختار C: طراحی پیستون صاف

مزایا: ماشین کاری آسان، ساختار صرفه جویی در فضا

کاربرد: استفاده منظم SMT و DIP

احتیاطات: از تجاوز از حد کارکرد و جریان بیش از حد خودداری کنید

ساختار D: بشکه با مهره های عایق

مزایا: امپدانس پایدار، مناسب برای جریان های بالاتر از 10 آمپر

کاربرد: استفاده منظم SMT و DIP

احتیاطات: نمی تواند از حد کارکرد تجاوز کند

ساختار E: فشرده سازی دو طرفه

مزایا: صرفه جویی در فضا، مسافت طولانی، تماس برد فشرده سازی بزرگ

کاربرد: اتصال برد به برد

احتیاطات: نمی تواند از حد کارکرد تجاوز کند

ساختار F: ترکیب چهار تکه

مزایا: صافی فشار بالا، حداقل انحراف پیستون، ضد آب، ضد گرد و غبار، طول عمر افزایش یافته

کاربرد: کاربردهای جریان بالا، عملکرد بالا، ضد آب و ضد گرد و غبار

ساختار G: فشرده سازی شفت میانی

مزایا: ساختار ساده، ظرفیت جریان بالا

کاربرد: استفاده از جریان بالا برای جوشکاری

احتیاطات: نمی تواند از حد کارکرد تجاوز کند

ساختار H: تماس فشرده سازی توپ

مزایا: ساختار ساده، پردازش آسان

کاربرد: کاربردهای با حد کارکرد کوچک

احتیاطات: نمی تواند از حد کارکرد تجاوز کند

مناطق کاربرد

چرا UPE را انتخاب کنید؟

سفارشی سازی و انعطاف پذیری: راه حل های سفارشی برای الزامات خاص
نمونه های سریع: زمان عرضه به بازار تسریع شده با نمونه سازی سریع
بررسی های دقیق کیفیت: تست جامع شامل بازرسی مواد ورودی، بررسی های کیفیت در حین فرآیند، تست نهایی 100% و قابلیت ردیابی و انطباق
انعطاف پذیری QC مشتری محور: فرآیندهای کنترل کیفیت قابل انطباق
همکاری QC در زمان واقعی: پشتیبانی فوری کنترل کیفیت

پارامترهای عملکرد

جزء	گزینه های مواد
مواد بشکه	برنج، مس بریلیوم، برنز فسفر
مواد پیستون	برنج، مس بریلیوم، برنز فسفر، فولاد ضد زنگ
گزینه های فنر	فولاد ضد زنگ، سیم موسیقی
الزامات آبکاری	طلا-Au، نقره-Ag، پالادیوم-نیکل (Pd-Ni)
جریان نامی	1 آمپر، 2 آمپر، 3 آمپر، 5 آمپر، 15 آمپر یا 30 آمپر (بسته به ساختار)
ولتاژ نامی	12 ولت DC، 24 ولت DC
مقاومت تماس	30 میلی اهم، حداکثر 50 میلی اهم (در حالت سکون)
تست عمر	حداقل 50,000 چرخه، حداکثر 1,000,000 چرخه
دمای لحیم کاری مجدد	265 درجه سانتیگراد، 4-5 ثانیه

تست قابلیت اطمینان

نوع تست	مشخصات
نیروی نگهدارنده	500±50 چرخه در ساعت، حداقل 50,000 چرخه
رطوبت	EIA-364-31، 90-95% RH در دمای 40 درجه سانتیگراد ± 2 درجه سانتیگراد به مدت 96 ساعت
مقاومت در برابر حرارت لحیم کاری	EIA-364-56، 265 درجه سانتیگراد +10/-0 درجه سانتیگراد به مدت 30-35 ثانیه
اسپری نمک	EIA-364-26، محلول نمک 5±1% در دمای 35+1/-2 درجه سانتیگراد به مدت 48 ساعت
تست نیروی فنر	100 گرم ± 20 گرم در ارتفاع کاری
عمر حرارتی	EIA-364-17، 85 درجه سانتیگراد ± 2 درجه سانتیگراد به مدت 96 ساعت
قابلیت لحیم کاری	EIA-364-52، 265±5 درجه سانتیگراد، لحیم 60/40±5% قلع/سرب به مدت 4.0-5.0 ثانیه
مقاومت تماس	EIA-364-23، حداکثر جریان تست 100 میلی آمپر، حداکثر ولتاژ 20 میلی ولت

تجهیزات تست

آزمایشگاه مستقل ما دارای تجهیزات تست جامع شامل موارد زیر است:

دستگاه تست نیروی درج
پروژکتور دو بعدی
ضخامت سنج
دستگاه بازرسی خودکار
تستر مقاومت عایق
دستگاه پولیش نمونه متالوگرافی
تستر اسپری نمک
تستر افزایش دمای جریان
دستگاه منحنی حد کارکرد
تستر ROHS
تستر زبری
تستر امپدانس الاستیک
تستر عمر

مزایای رقابتی

تولید با فناوری بالا: تکنیک های تولید پیشرفته برای کیفیت برتر
سیستم مدیریت سیستماتیک: فرآیندهای ساده شده برای کارایی و ثبات
گواهینامه ISO 9001: تعهد به استانداردهای کیفیت بین المللی
انطباق با RoHS: مطابق با مقررات زیست محیطی و ایمنی
زمان توسعه کوتاه: چرخه های نمونه سازی و تولید سریعتر
قیمت رقابتی و کیفیت پایدار: راه حل های مقرون به صرفه و قابل اعتماد

اطلاعات سفارش

روش های پرداخت: T/T (انتقال بانکی)، پی پال، بانک OCBC

توصیه: پی پال برای نمونه ها (امن تر)، T/T برای سفارشات عمده (کارمزد کمتر)

زمان تحویل نمونه: نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری

زمان تحویل تولید: 10-15 روز کاری

بازارها: آمریکا، اروپا، آسیا، آفریقای جنوبی

شرایط تجاری: EXW

گزینه های حمل و نقل: هوایی، دریایی، اکسپرس

خدمات: کیفیت بالا با قیمت مناسب، خدمات OEM، اندازه ها، رنگ ها و طرح های سفارشی
