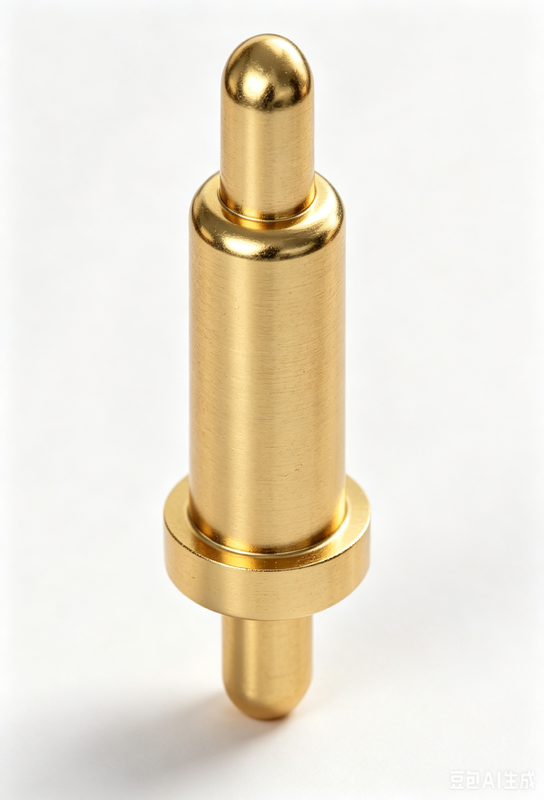

دو سر به بهار بارگذاری شده پوگو تماس سنجه پوگو پین

نام تجاری:	UPE
شماره مدل:	پین پوگو دو سر
مقدار تولیدی:	10000
قیمت:	$0.1-$0.5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

پین پوگو دو سر

مواد:

برنجی C3604 ، SUS304

تماس با مقاومت:

50mΩ حداکثر در ارتفاع کاری

دمای عملیاتی:

-40 ℃ ~+130 ℃ ظرف 24 ساعت.

آزمایش افشاندن نمک:

48 ساعت

قابلیت ارائه:

50kpcs در روز

برجسته کردن:

سُند تماس دو سر پوگو

پین POGO پر از بهار

پنگ پوگو با دو سر

توضیح محصول

سُنب تماس دو سر به تابستان بارگیری شده پگو

UPE خدمات سفارشی سازی حرفه ای POGO PIN را ارائه می دهد که اشکال مختلف و ساختارهای کوچک را ارائه می دهد. ما پین های پوگو با جریان بالا را از 15A تا 30A سفارشی می کنیم.محصولات مختلف و راه حل های پین pogo می تواند با توجه به نیازهای خاص مشتری طراحی شود.

پین پوگو یک کانکتور الکتریکی است که برای ایجاد اتصالات موقت بین دو مدار استفاده می شود.اجازه فشرده سازی و حفظ تماس قابل اعتماد در هنگام فشار بر روی سطوح رسانا.

مشخصات محصول

پارامتر	مشخصات
نام	دو سر پگو
مواد پلنگر	مس C3604
مواد بشکه	مس C3604
مواد بهار	SUS304
زندگی مکانیکی	50،000 چرخه حداقل
مقاومت تماس	حداکثر 50mΩ
دمای کار	-40°C تا +130°C
مقاومت در برابر حرارت جوش	260°C±5°C برای 20s±2s
آزمایش اسپری نمک	48 ساعت
گواهینامه	مطابقت با ROHS یا REACH
آزمایش	آزمون 100درصد باز و کوتاه مدت

ساختارهای بیرونی موجود

ما 8 نوع پین POGO با ساختار بیرونی را برای انتخاب مشتری ارائه می دهیم. ارتفاع کل PIN POGO استاندارد از 2.8mm تا 11.0mm (به استثنای طول دم پین DIP) است.

SMT

طراحی پایین مسطح برای جوشاندن آسان صفحه PCB با ثبات خوب.

DIP

پین موقعیت پذیری از انحراف در هنگام جوش PCB با اتصال محکم جلوگیری می کند.

دو سر

اتصال دو طرفه تخت به تخت بدون نیاز به جوش

زاويه راست

طراحی دم خم شده برای بهینه سازی فضا، مناسب برای جوشاندن سیم.

فنجان سولدر

ایده آل برای محصولات کابل با قابلیت جوشکاری سیم آسان.

نوع پیچ

مشخصات سفارشی برای پاسخگویی به نیازهای مختلف مشتری

نوع یک قطعه

ظرفیت جریان بالا با گزینه های طراحی سفارشی

نوع توپ کروی

توان قدرت جانبی با گزینه های طراحی سفارشی

گزینه های ساختار داخلی

ساختار A: پلنگر بیول شیب دار

استفاده معمولی با مقاومت پایدار و عمر طولانی. برنامه های SMT و DIP. نمی تواند از ضربه کاری حد عبور کند.

ساختار B: پلنگر سوراخ شده

حداکثر فشرده سازی در فضای محدود. برنامه های SMT و DIP. اجتناب از تجاوز از ضربه ی حد و جریان بیش از حد.

ساختار C: پلنگر صاف

ماشینکاری آسان برای کاربردهای محدود فضایی. کاربردهای SMT و DIP. از تجاوز از ضربه ی مرزی و جریان بیش از حد اجتناب کنید.

ساختار D: گره های عایق

مقاومت پایدار برای جریان های بالاتر از 10A. برنامه های SMT و DIP. نمی تواند از ضربه کاری حد عبور کند.

ساختار E: فشرده سازی دوگانه

طراحی صرفه جویی در فضا برای اتصال تخت به تخت با فشرده سازی بزرگ.

ساختار F: ترکیب چهار قطعه

نرم بودن فشار بالا، انحراف کوچک پلنگ، ضد آب و ضد گرد و غبار. ایده آل برای برنامه های کاربردی جریان بالا و عملکرد بالا.

ساختار G: فشرده سازی میانگین گودال

ساختار ساده قادر به عبور جریان بالا. استفاده از جریان بزرگ جوش. نمی تواند از ضربه کاری حد عبور کند.

ساختار H: تماس فشرده سازی توپ

ساختار ساده با پردازش آسان. کاربردهای ضربه کاری کوچک. نمی تواند از حد ضربه کاری تجاوز کند.

کاربردهای محصول

صفحه های PCB
دوربین های دیجیتال / محصولات پزشکی / کارتریج چاپگر
دسته های گلف / وسایل نقلیه الکتریکی / برنامه های تلفن
دفیبریلتورهای قلبی / شارژ ماشین / پاک کننده های هوا
چراغ های LED / چراغ های فلش LED / تبلت ها / لپ تاپ ها / رایانه های شخصی
بانک های برق / محصولات دیجیتال / کاربردهای الکتریکی خانگی کوچک
محصولات شارژ / محصولات انتقال سیگنال

چرا UPE را انتخاب کنید؟

سفارشی سازی و انعطاف پذیری:راه حل های متناسب با نیازهای خاص
نمونه هاي سريع:سرعت زمان به بازار با نمونه سازی سریع
کنترل کیفیت دقیق:آزمایش جامع از جمله بازرسی مواد ورودی، بررسی در فرآیند، آزمایش 100٪ نهایی و تأیید انطباق
انعطاف پذیری QC متمرکز بر مشتری:فرآیندهای کنترل کیفیت قابل تنظیم
همکاری QC در زمان واقعی:نظارت و بهبود مداوم کیفیت

پارامترهای عملکرد

اجزا	گزینه های مادی
مواد بشکه	مس، بریلیوم مس، فسفر برنز
مواد پلنگر	مس، بریلیوم مس، فسفر برنز، فولاد ضد زنگ
گزینه های بهار	فولاد ضد زنگ، سیم موسیقی
الزامات پوشش	طلا (Au) ، نقره (Ag) ، پالادیوم نیکل (Pd-Ni)
جریان نامی	1A، 2A، 3A، 5A، 15A، 30A (بسته به ساختار)
ولتاژ نامی	DC 12V، 24V
مقاومت تماس	30mΩ، 50mΩ حداکثر (خاموشی)
آزمون زندگی	50،000 چرخه حداقل ،1000،000 چرخه حداکثر
دمای جریان مجدد	۲۶۵ درجه، ۴ تا ۵ ثانیه

آزمایش قابلیت اطمینان

نوع آزمایش	مشخصات
نیروی نگهدارنده	500±50 چرخه در ساعت، حداقل 50،000 چرخه
رطوبت	90-95٪ RH در 40 °C ± 2 °C برای 96 ساعت
مقاومت در برابر گرما	265°C+10/-0°C برای 30-35 ثانیه
اسپری نمک	محلول نمکی 5±1% در 35+1°C/-2°C برای 48 ساعت
آزمون نیروی یدکی	100g±20g در ارتفاع کاری
طول عمر دمایی	85°C±2°C برای 96 ساعت
قابلیت جوش دادن	265±5°C، 60/40±5٪ Sn/pb جوش برای 4.0-5.0 ثانیه
مقاومت تماس	حداکثر جریان آزمایش 100mA، حداکثر ولتاژ 20mV

تجهیزات آزمایش

آزمایشگاه مستقل ما مجهز به تجهیزات آزمایشی جامع از جمله دستگاه های تست نیروی ورودی، پروژکتورهای دو بعدی، اندازه گیری ضخامت، دستگاه های بازرسی خودکار،تست کننده های مقاومت عایق بندی، دستگاه های پولیش نمونه های متالوگرافیک، تست کننده های اسپری نمک، تست کننده های افزایش دمای جریان، ابزارهای منحنی ضربه بار، تست کننده های ROHS، تست کننده های خشکی، تست کننده های مقاومت لاستیک،و تست کننده های زندگی.

مزیت های رقابتی

تولید با تکنولوژی بالا:تکنیک های تولید پیشرفته برای کیفیت برتر
سیستم مدیریت سیستماتیک:روند ساده ای که تضمین بهره وری و انسجام را فراهم می کند
صدور گواهینامه ایزو 9001:تعهد به استانداردهای بین المللی کیفیت
انطباق با RoHS:مطابق با مقررات زیست محیطی و ایمنی
زمان توسعه کوتاه:چرخه های سریع تر نمونه سازی و تولید
قیمت رقابتی و کیفیت پایدار:راه حل های مقرون به صرفه بدون به خطر انداختن قابلیت اطمینان

اطلاعات سفارش

خدمات	جزئیات
روش های پرداخت	T/T (انتقال بانکی) ، PayPal، OCBC Bank برای نمونه ها، پی پال توصیه می شود، برای سفارشات انبوه، T/T
زمان نمونه گیری	نمونه موجودی: 2-3 روز کاری نمونه سفارشی: 5-7 روز کاری
زمان تولید	10-15 روز کاری
بازارهای خدمت شده	آمریکا، اروپا، آسیا، آفریقای جنوبی
شرایط تجارت	EXW
گزینه های حمل و نقل	هوا، دریا، اکسپرس
خدمات	کیفیت بالا با قیمت مناسب، خدمات OEM، اندازه های سفارشی، رنگ ها و طرح ها

بسته بندی و حمل
