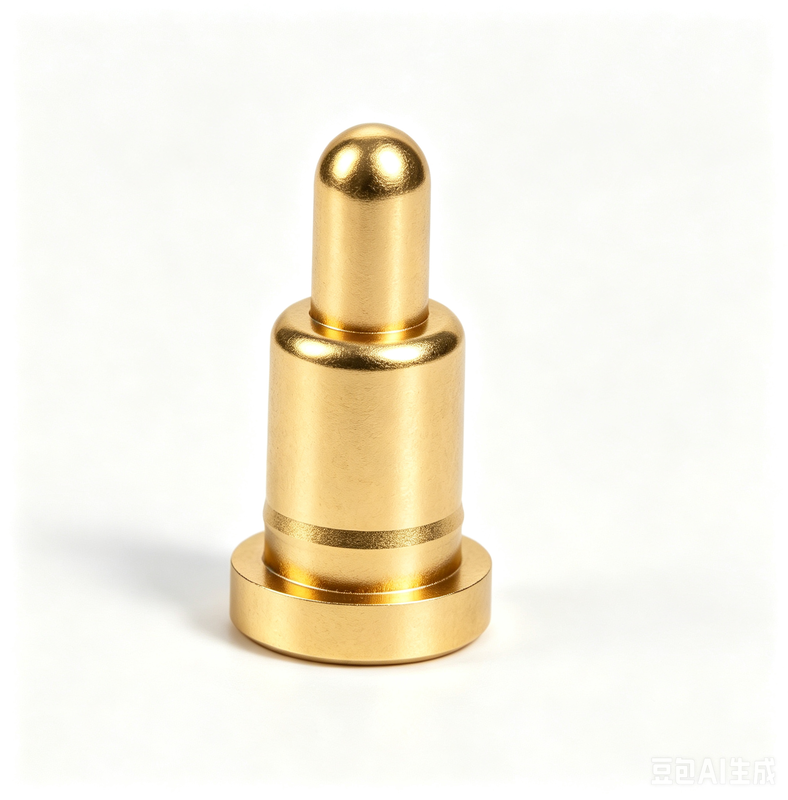

تماس های اس ام تی با بار رباعی

نام تجاری:	UPE
شماره مدل:	پین پوگو با فنری SMT
مقدار تولیدی:	10000
قیمت:	$0.1-$0.5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

پین پوگو با فنری SMT

مواد:

برنجی C3604 ، SUS304

فعلی:

ولتاژ:

12 ولت

زندگی مکانیکی:

50000 چرخه دقیقه ..

تماس با مقاومت:

50mΩ حداکثر در ارتفاع کاری

دمای عملیاتی:

-40 ℃ ~+130 ℃ ظرف 24 ساعت.

آزمایش افشاندن نمک:

48 ساعت

قابلیت ارائه:

50kpcs در روز

برجسته کردن:

سیمکارت پر از بهار

تماس های smt پنگ pogo

پنگ پوگو با تماس های بهار

توضیح محصول

تماس های SMT به صورت بهاری Pogo Pin

UPE خدمات سفارشی سازی حرفه ای POGO PIN را ارائه می دهد که اشکال مختلف و ساختارهای کوچک را ارائه می دهد. ما پین های پوگو با جریان بالا را از 15A تا 30A سفارشی می کنیم.محصولات مختلف و راه حل های پین pogo می تواند با توجه به نیازهای خاص مشتری طراحی شود.

پین پوگو یک کانکتور الکتریکی است که برای ایجاد اتصالات موقت بین دو مدار استفاده می شود.اجازه فشرده سازی و حفظ تماس قابل اعتماد در هنگام فشار بر روی سطوح رسانا.

ساختارهای بیرونی پگو پین

ما 8 نوع پین POGO ساختاری خارجی را برای انتخاب مشتری ارائه می دهیم. PIN های استاندارد POGO با ارتفاع کل از 2.8mm تا 11.0mm طراحی شده اند (به استثنای طول دم پین DIP).

ساختار SMT

ثبات خوب با طراحی بشکه پایین مسطح برای جوشاندن آسان صفحه PCB.

ساختار DIP

ویژگی های موقعیت دادن پین در دم بشکه برای جوش دقیق PCB بدون انحراف.

ساختار دو سر

انعطاف پذیری در اتصالات دو طرفه بدون نیاز به جوش فراهم می کند.

ساختار زاویه راست

طراحی دم خم شده گزینه های بهینه سازی فضا را ارائه می دهد و می تواند با سیم ها جوش داده شود.

ساختار فنجان جوش

مناسب برای محصولات کابل با قابلیت جوش سیم آسان.

ساختار نوع پیچ

مشخصات ویژه برای پاسخگویی به نیازهای متنوع مشتری با گزینه های سفارشی

ساختار نوع یک قطعه

قادر به عبور جریان های بزرگ و قابل تنظیم به نیازهای خاص مشتری است.

ساختار نوع توپ کروی

از نیروی جانبی پشتیبانی می کند و می تواند مطابق با نیازهای مشتری سفارشی شود.

ساختارهای داخلی پین پوگو

ما ساختارهای داخلی مناسب را با توجه به نیازهای مشتری تطبیق می دهیم:

ساختار A: پلنگر بیول شیب دار

استفاده معمولی با مقاومت پایدار و عمر طولانی. کاربرد: استفاده منظم SMT و DIP. احتیاط: نمی تواند از ضربه کاری حد عبور کند.

ساختار B: پلنگر سوراخ شده

حداکثر فشرده سازی در فضاهای محدود. کاربرد: استفاده منظم SMT و DIP. احتیاط: نمی تواند از ضربه ی محدودی یا استفاده بیش از حد جریان تجاوز کند.

ساختار C: پلنگر صاف

ماشینکاری آسان برای سازه های فضایی مبتنی بر A&B. کاربرد: SMT & DIP استفاده منظم. احتیاط: نمی تواند از ضربه ی حد و یا استفاده ی جریان بیش از حد فراتر رود.

ساختار D: بشکه با گره های عایق

مقاومت پایدار مناسب برای جریان های بالاتر از 10A. کاربرد: استفاده منظم SMT و DIP. احتیاط: نمی تواند از ضربه کاری حد عبور کند.

ساختار E: پلنگر فشرده سازی دو طرفه

طراحی صرفه جویی در فضا با فاصله های طولانی و تماس فشرده سازی بزرگ بورد به بورد. کاربرد: اتصال بورد به بورد. احتیاط: نمی تواند از ضربه کاری محدود فراتر رود.

ساختار F: ترکیب چهار قطعه

نرم بودن فشار بالا، انحراف کوچک پلنگر، ضد آب و ضد گرد و غبار با عمر کار طولانی مدت. کاربرد: شرایط جریان بالا، عملکرد بالا، ضد آب و ضد گرد و غبار.

ساختار G: فشرده سازی میانگین گودال

ساختار ساده قادر به عبور جریان های بالا. کاربرد: جوشکاری استفاده از جریان های بالا. احتیاط: نمی تواند از ضربه کاری حد عبور کند.

ساختار H: تماس فشرده سازی توپ

ساختار ساده با پردازش آسان. کاربرد: استفاده از ضربه کاری کوچک. اقدامات احتیاطی: نمی تواند از ضربه کاری مرزی فراتر برود.

حوزه های کاربرد پین پوگو

چرا UPE را انتخاب کنید؟

سفارشی سازی و انعطاف پذیری
نمونه های سریع = زمان سریع تر به بازار
هر اتصال دهنده از بررسی کیفیت دقیق (بررسی مواد ورودی، بررسی کیفیت در فرآیند، آزمایش نهایی 100٪، ردیابی و انطباق)
انعطاف پذیری QC متمرکز بر مشتری
همکاری QC در زمان واقعی

پارامترهای عملکردی کانکتور پن پگو پرفروش

نام قطعات	جدول عملکرد پارامتر
مواد بشکه	مس برلیوم مس فسفر برنز
مواد پلنگر	مس. برلیوم مس. فسفر برنز. فولاد ضد زنگ
گزینه های بهار	فولاد ضد زنگ.
الزامات پوشش	طلا-آو. نقره-آگ. پالادیوم-نیکل (Pd-Ni)
جریان نامی	1A، 2A، 3A، 5A، 15A یا 30A (ساخت های مختلف)
ولتاژ نامی	DC 12V 24V
مقاومت تماس	30mΩ 50mΩ حداکثر.
آزمون زندگی	50,000 چرخه Min. 1,000،000 چرخه حداکثر
دمای جریان مجدد	265 درجه، 4 تا 5 ثانیه

آزمایش قابلیت اطمینان PIN POGO

نوع آزمایش	مشخصات
نیروی نگهدارنده	در چرخه نامی 500±50 در ساعت، حداقل 50،000 چرخه
رطوبت	EIA-364-31، روش آزمایش II، شرایط A: 90-95٪ RH در 40 °C ± 2 °C برای 96 ساعت
مقاومت در برابر گرما	EIA-364-56، روش 5، سطح 2: 265°C+10/-0°C برای 30-35 ثانیه
اسپری نمک	EIA-364-26، شرایط آزمایش B: محلول نمک 5±1% در 35+1°C/-2°C برای 48 ساعت
آزمون نیروی یدکی	روش تست نیروی عادی، 100g±20g در ارتفاع کاری
طول عمر دمایی	EIA-364-17، روش آزمایش A، حالت 4: 85°C ± 2°C برای 96 ساعت
قابلیت جوش دادن	EIA-364-52: در 265±5°C، 60/40±5% Sn/pb پمپ به مدت 4.0-5.0 ثانیه غوطه ور کنید.
مقاومت تماس	EIA-364-23: حداکثر جریان تست 100 mA، حداکثر ولتاژ 20 mV

تجهیزات آزمایش

ما یک آزمایشگاه مستقل داریم که مجهز به تجهیزات تجربی است از جمله:

دستگاه آزمایش نیروی ورودی
پروژکتور دو بعدی
اندازه گيري ضخامت
دستگاه بازرسی خودکار
تست کننده مقاومت عایق
ماشین پولیش نمونه های متالوگرافی
تست کننده اسپری نمک
تست کننده افزایش دمای جریان
ابزار منحنی ضربه بار
تست کننده ROHS
تست کننده خشکی
تست کننده مقاومت لاستیک
تست کننده عمر

مزایای رقابتی شرکت UPE

تولید با تکنولوژی بالا با استفاده از تکنیک های پیشرفته تولید
سیستم مدیریتی سیستماتیک که کارایی و انسجام را تضمین می کند
ISO 9001 گواهینامه ای که استانداردهای بین المللی کیفیت را نشان می دهد
انطباق RoHS با مقررات زیست محیطی و ایمنی
زمان توسعه کوتاه برای نمونه سازی و تولید سریعتر
قیمت رقابتی و کیفیت پایدار بدون به خطر انداختن قابلیت اطمینان

روش های پرداخت

T/T (انتقال بانکی) ، PayPal، OCBC Bank

توصیه: برای نمونه ها از پی پال استفاده کنید (بیمارتر) ، برای سفارشات انبوه از T / T استفاده کنید (هزینه های پایین تر)

زمان تحویل و جزئیات خدمات

نمونه زمان تحویل: نمونه موجود 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری

زمان تولید: 10-15 روز کاری

بازارهای خدمت شده: آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله: EXW

گزینه های حمل و نقل: هوایی، دریایی، اکسپرس

خدمات: کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح پذیرفته می شود
