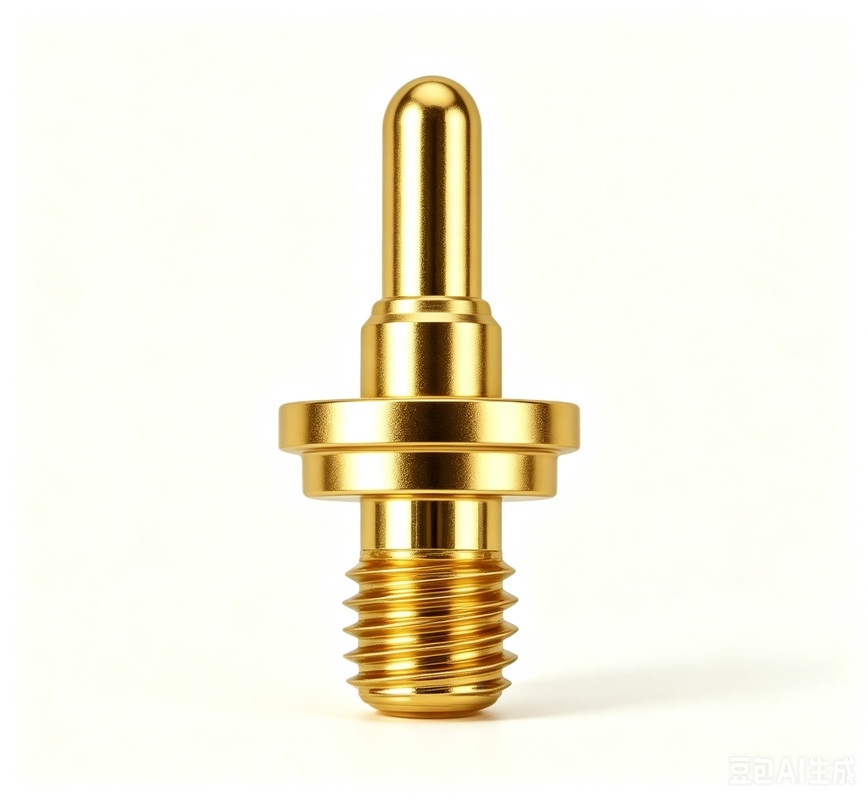

pogo pin فنر دار با رزوه برای تماس الکتریکی

نام تجاری:	UPE
شماره مدل:	پین پوگو با رزوه پیچ
مقدار تولیدی:	10000
قیمت:	$0.1-$0.5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9001

نام:

پین پوگو با فنر رزوه پیچ

مواد:

برنجی C3604 ، SUS304

فعلی:

ولتاژ:

12 ولت

زندگی مکانیکی:

50000 چرخه دقیقه ..

تماس با مقاومت:

50mΩ حداکثر در ارتفاع کاری

دمای عملیاتی:

-40 ℃ ~+130 ℃ ظرف 24 ساعت.

آزمایش افشاندن نمک:

48 ساعت

قابلیت ارائه:

50kpcs در روز

برجسته کردن:

screw thread spring plunger

پلنگر بهار با رشته پیچ دار

پین پوگو با تماس الکتریکی

توضیح محصول

پیچ رشته بهار پلنگر برقی تماس پگو پین

خدمات سفارشی حرفه ای POGO PIN برای اشکال و ساختارهای مختلف. راه حل های فعلی سفارشی از 15A تا 30A.محصولات مختلف و راه حل های پین پگو طراحی شده با توجه به نیازهای مشتری.

پین پوگو یک کانکتور الکتریکی است که اتصال موقت بین مدارها را ایجاد می کند.فشرده سازی برای حفظ تماس قابل اعتماد هنگام فشار بر روی سطوح رسانا.

8 انواع ساختارهای بیرونی

SMT:ثبات خوب با طراحی پایین مسطح برای جوشاندن آسان صفحه PCB
DIP:پین موقعیت گیری از انحراف در هنگام جوش PCB با موقعیت گیری محکم جلوگیری می کند
دو سر:اتصال دو طرفه تخت به تخت بدون نیاز به جوش
زاويه راست:طراحی دم خم شده برای بهینه سازی فضا، می تواند با سیم جوش داده شود
فنجان سولدر:مناسب برای محصولات کابل با جوش آسان سیم
نوع پیچ:مشخصات ویژه برای پاسخگویی به نیازهای مختلف مشتری
نوع یک قطعه:ظرفیت جریان بالا با مشخصات سفارشی
نوع توپ کروی:توانایی نیروی جانبی با الزامات سفارشی

گزینه های ساختار داخلی

ساختار A: پلنگر با بیفل شیب دار

مزایا:استفاده معمولی، مقاومت پایدار، عمر طولانی

کاربرد:SMT و DIP استفاده منظم

احتیاط:نمی تواند از حد حرکت کار فراتر رود

ساختار B: پلنگر با طراحی سوراخ شده

مزایا:حداکثر فشرده سازی در فضای محدود

کاربرد:SMT و DIP استفاده منظم

احتیاط:نمی تواند از حد ضربه و یا جریان بیش از حد تجاوز کند.

ساختار C: پلنگر با طراحی مسطح

مزایا:ماشینکاری آسان برای سازه های فضایی

کاربرد:SMT و DIP استفاده منظم

احتیاط:نمی تواند از حد ضربه و یا جریان بیش از حد تجاوز کند.

ساختار D: بشکه با گره های عایق

مزایا:مقاومت ثابت برای جریان های بالاتر از 10A

کاربرد:SMT و DIP استفاده منظم

احتیاط:نمی تواند از حد حرکت کار فراتر رود

ساختار E: فشرده سازی دو طرفه

مزایا:صرفه جویی در فضا، فاصله های طولانی، تماس با صفحه فشرده سازی بزرگ

کاربرد:وصل کردن از تخت به تخت

احتیاط:نمی تواند از حد حرکت کار فراتر رود

ساختار F: ترکیب چهار قطعه

مزایا:صافی فشار بالا، انحراف کوچک پلنگ، ضد آب، ضد گرد و غبار، طول عمر طولانی

کاربرد:برنامه های کاربردی جریان بالا، عملکرد بالا، ضد آب و ضد گرد و غبار

ساختار G: فشرده سازی میانگین گودال

مزایا:ساختار ساده با ظرفیت جریان بالا

کاربرد:استفاده از جریانهای بزرگ برای جوش

احتیاط:نمی تواند از حد حرکت کار فراتر رود

ساختار H: تماس فشرده سازی توپ

مزایا:ساختار ساده با پردازش آسان

کاربرد:کاربردهای ضربه کاری کوچک

احتیاط:نمی تواند از حد حرکت کار فراتر رود

حوزه های کاربرد

چرا UPE را انتخاب کنید؟

سفارشی سازی و انعطاف پذیری:راه حل های متناسب با نیازهای خاص
نمونه هاي سريع:زمان سریع تر به بازار با نمونه سازی سریع
کنترل کیفیت دقیق:آزمایش جامع از جمله بازرسی مواد ورودی، بررسی در فرآیند، آزمایش نهایی 100٪ و پیگیری انطباق
QC متمرکز بر مشتری:فرآیندهای انعطاف پذیر کنترل کیفیت
همکاری QC در زمان واقعی:پشتیبانی فوری از کنترل کیفیت

پارامترهای عملکرد

اجزا	گزینه های مادی
مواد بشکه	مس، بریلیوم مس، فسفر برنز
مواد پلنگر	مس، بریلیوم مس، فسفر برنز، فولاد ضد زنگ
گزینه های بهار	فولاد ضد زنگ، سیم موسیقی
الزامات پوشش	طلا-آو، نقره-آگ، پالادیوم-نیکل (Pd-Ni)
جریان نامی	1A، 2A، 3A، 5A، 15A یا 30A (بسته به ساختار)
ولتاژ نامی	DC 12V، 24V
مقاومت تماس	30mΩ، حداکثر 50mΩ.
آزمون زندگی	50،000 چرخه دقیقه، 1000،000 چرخه حداکثر
دمای جریان مجدد	۲۶۵ درجه، ۴ تا ۵ ثانیه

آزمایش قابلیت اطمینان

نوع آزمایش	مشخصات
نیروی نگهدارنده	500±50 چرخه در ساعت، حداقل 50،000 چرخه
رطوبت	EIA-364-31، 90-95٪ RH در 40 °C ± 2 °C برای 96 ساعت
مقاومت گرما در جوش	EIA-364-56، 265°C+10/-0°C برای 30-35 ثانیه
اسپری نمک	EIA-364-26، محلول نمکی 5±1% در 35+1°C/-2°C برای 48 ساعت
آزمون نیروی یدکی	100g±20g در ارتفاع کاری
طول عمر دمایی	EIA-364-17، 85°C ± 2°C برای 96 ساعت
قابلیت جوش دادن	EIA-364-52، 265±5°C، 60/40±5% Sn/pb جوش برای 4.0-5.0 ثانیه
مقاومت تماس	EIA-364-23، حداکثر جریان آزمایش 100 mA، حداکثر ولتاژ 20 mV

تجهیزات آزمایش

آزمایشگاه مستقل مجهز به تجهیزات آزمایش جامع از جمله:

دستگاه آزمایش نیروی ورودی
پروژکتور دو بعدی
اندازه گيري ضخامت
دستگاه بازرسی خودکار
تست کننده مقاومت عایق
ماشین پولیش نمونه های متالوگرافی
تست کننده اسپری نمک
تست کننده افزایش دمای جریان
ابزار منحنی ضربه بار
تست کننده ROHS
تست کننده خشکی
تست کننده مقاومت لاستیک
تست کننده عمر

مزیت های رقابتی

تولید با تکنولوژی بالا:تکنیک های تولید پیشرفته برای کیفیت برتر
مدیریت سیستماتیک:روند ساده برای بهره وری و انسجام
صدور گواهینامه ایزو 9001:استانداردهای بین المللی مدیریت کیفیت
انطباق با RoHS:مطابق با مقررات زیست محیطی و ایمنی
زمان توسعه کوتاه:چرخه های سریع تر نمونه سازی و تولید
قیمت رقابتی و کیفیت پایدار:راه حل های مقرون به صرفه و قابل اعتماد

اطلاعات سفارش

روش پرداخت:T/T (انتقال بانکی) ، PayPal، OCBC Bank

توصیه:برای نمونه ها PayPal (امنی تر) ، T/T برای سفارشات عمده (هزینه های پایین تر)

زمان نمونه گیری:نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری

زمان تولید:10-15 روز کاری

بازارها:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

گزینه های حمل:هوا، دریا، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، اندازه های سفارشی، رنگ ها و طرح ها
