PIN POGO

پین فنری پوگو با روکش طلا از نوع پیچ

تمام دسته ها

کانکتور پرتاب شده به صورت بهار

قطعات تراشکاری دقیق

با ما تماس بگیرید

Ms. KIKI

union@upetech.net

13434524996

upetech

حالا تماس بگیرید

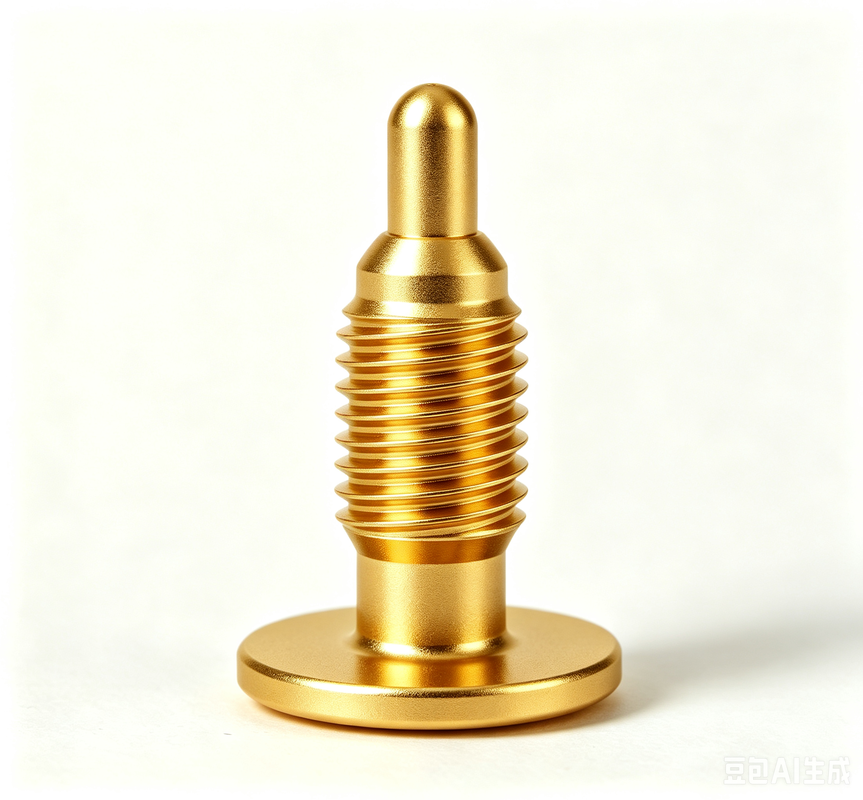

پین فنری پوگو با روکش طلا از نوع پیچ

نام تجاری:	UPE
شماره مدل:	پین پوگو دو سر
مقدار تولیدی:	10000
قیمت:	$0.1-$0.5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9001

نام:

پین پوگو نوع پیچ

مواد:

برنجی C3604 ، SUS304

تماس با مقاومت:

50mΩ حداکثر در ارتفاع کاری

دمای عملیاتی:

-40 ℃ ~+130 ℃ ظرف 24 ساعت.

آزمایش افشاندن نمک:

48 ساعت

رنگ:

زرد

قابلیت ارائه:

50kpcs در روز

برجسته کردن:

پین پوگو با روکش طلای نوع پیچ

پین فنری پوگو با روکش طلا

اتصال پين پوگو با طلا

توضیح محصول

پین فنری طلایی با روکش پیچی

خدمات سفارشی سازی حرفه ای پین POGO با اشکال مختلف و ساختارهای کوچک موجود. راه حل های جریان بالا سفارشی از 15 آمپر تا 30 آمپر. محصولات مختلف و راه حل های پین POGO مطابق با الزامات مشتری طراحی شده است.

پین POGO چیست؟

پین POGO یک کانکتور الکتریکی است که برای برقراری اتصالات موقت بین دو مدار استفاده می شود. این پین شامل یک پیستون فنری در داخل یک لوله است که امکان فشرده سازی و حفظ تماس قابل اعتماد را هنگام فشار دادن روی سطوح رسانا فراهم می کند.

مشخصات فنی

پارامتر	مشخصات
نام	پین پیچی POGO
پیستون	برنج C3604
لوله	برنج C3604
فنر	SUS304
عمر مکانیکی	حداقل 50,000 چرخه.
مقاومت تماسی	حداکثر 50 میلی اهم (پین)
دمای عملیاتی	-40 درجه سانتیگراد تا +130 درجه سانتیگراد در عرض 24 ساعت
مقاومت در برابر حرارت لحیم کاری	260 درجه سانتیگراد ± 5 درجه سانتیگراد 20 ثانیه ± 2 ثانیه
تست اسپری نمک	48 ساعت
گواهینامه	مطابق با ROHS یا REACH
تست	تست 100% باز و اتصال کوتاه

انواع ساختار موجود

ارتفاع کل پین POGO استاندارد: 2.8 میلی متر تا 11.0 میلی متر (بدون احتساب طول دم پین DIP POGO)

SMT:پایداری خوب با طراحی کف صاف برای لحیم کاری آسان برد PCB
DIP:پین موقعیت یابی از انحراف در حین جوشکاری PCB جلوگیری می کند
دو سر:اتصال انعطاف پذیر دو طرفه برد به برد بدون لحیم کاری
زاویه راست:دم خمیده برای بهینه سازی فضا، قابل لحیم کاری با سیم
کلاهک لحیم کاری:مناسب برای محصولات کابلی، لحیم کاری آسان سیم
پیچی:مشخصات ویژه برای برآورده کردن نیازهای متنوع مشتریان
نوع یک تکه:ظرفیت جریان بالا با الزامات سفارشی
نوع توپ کروی:قابلیت نیروی جانبی با گزینه های سفارشی

گزینه های ساختار داخلی

ساختار A: پیستون با پخ اریب

مزایا:استفاده معمولی، امپدانس پایدار، عمر طولانی

کاربرد:استفاده منظم SMT و DIP

ساختار B: پیستون با طراحی سوراخ دار

مزایا:حداکثر فشرده سازی در فضای محدود

کاربرد:استفاده منظم SMT و DIP

ساختار C: پیستون با طراحی صاف

مزایا:ماشین کاری آسان برای ساختارهای با فضای محدود

کاربرد:استفاده منظم SMT و DIP

ساختار D: لوله با مهره های عایق

مزایا:امپدانس پایدار، مناسب برای جریان های بالاتر از 10 آمپر

کاربرد:استفاده منظم SMT و DIP

ساختار E: فشرده سازی دو طرفه

مزایا:صرفه جویی در فضا، مسافت طولانی، تماس برد فشرده سازی بزرگ

کاربرد:اتصال برد به برد

ساختار F: ترکیب چهار تکه

مزایا:صافی فشار بالا، انحراف کم پیستون، ضد آب، ضد گرد و غبار، عمر طولانی

کاربرد:کاربردهای جریان بالا، عملکرد بالا، ضد آب و ضد گرد و غبار

ساختار G: فشرده سازی شفت میانی

مزایا:ساختار ساده، ظرفیت جریان بالا

کاربرد:استفاده از جوشکاری جریان بالا

ساختار H: تماس فشرده سازی توپ

مزایا:ساختار ساده، پردازش آسان

کاربرد:کاربردهای با کورس کاری کوچک

کاربردهای محصول

برد PCB
دوربین های دیجیتال / محصولات پزشکی / کارتریج پرینتر
دسته گلف / وسایل نقلیه الکتریکی / کاربردهای تلفنی
دفیبریلاتورهای قلبی / شارژ خودرو / تصفیه کننده هوا
چراغ های تخت LED / چراغ قوه LED / تبلت / لپ تاپ / کامپیوتر
پاور بانک / محصولات دیجیتال / کاربردهای لوازم خانگی کوچک
محصولات شارژ / محصولات انتقال سیگنال

چرا UPE را انتخاب کنیم؟

سفارشی سازی و انعطاف پذیری:راه حل های سفارشی برای الزامات خاص
نمونه های سریع:زمان ورود به بازار سریعتر با نمونه سازی سریع
بررسی های دقیق کیفیت:تست جامع در طول تولید
انعطاف پذیری کنترل کیفیت مشتری محور:فرآیندهای کنترل کیفیت قابل انطباق
همکاری کنترل کیفیت در زمان واقعی:نظارت مستمر بر کیفیت و بازخورد

پارامترهای عملکرد

جزء	گزینه های مواد
جنس لوله	برنج، مس بریلیوم، برنز فسفر
جنس پیستون	برنج، مس بریلیوم، برنز فسفر، فولاد ضد زنگ
گزینه های فنر	فولاد ضد زنگ، سیم موسیقی
الزامات آبکاری	طلا-Au، نقره-Ag، پالادیوم-نیکل (Pd-Ni)
جریان نامی	1 آمپر، 2 آمپر، 3 آمپر، 5 آمپر، 15 آمپر یا 30 آمپر (ساختارهای مختلف)
ولتاژ نامی	DC 12V، 24V
مقاومت تماسی	حداکثر 30 میلی اهم، 50 میلی اهم (سکون)
تست عمر	حداقل 50,000 چرخه، حداکثر 1,000,000 چرخه
دمای رفلو	265 درجه سانتیگراد، 4-5 ثانیه

تست قابلیت اطمینان

نوع تست	مشخصات
نیروی نگهدارنده	حداقل 50,000 چرخه با سرعت 500±50 چرخه در ساعت
رطوبت	90-95% RH در دمای 40 درجه سانتیگراد ± 2 درجه سانتیگراد به مدت 96 ساعت
مقاومت در برابر حرارت لحیم کاری	265 درجه سانتیگراد +10/-0 درجه سانتیگراد به مدت 30-35 ثانیه
اسپری نمک	محلول نمک 5±1% در دمای 35+1/-2 درجه سانتیگراد به مدت 48 ساعت
تست نیروی فنر	100 گرم ± 20 گرم در ارتفاع کاری
عمر حرارتی	85 درجه سانتیگراد ± 2 درجه سانتیگراد به مدت 96 ساعت
قابلیت لحیم کاری	265 درجه سانتیگراد ± 5 درجه سانتیگراد، لحیم 60/40 ± 5% Sn/pb به مدت 4.0-5.0 ثانیه
مقاومت تماسی	جریان تست: حداکثر 100 میلی آمپر، ولتاژ: حداکثر 20 میلی ولت

تجهیزات تست

آزمایشگاه مستقل مجهز به تجهیزات تست جامع شامل:

دستگاه تست نیروی درج
پروژکتور دو بعدی
ضخامت سنج
دستگاه بازرسی خودکار
تستر مقاومت عایق
دستگاه پولیش نمونه متالوگرافی
تستر اسپری نمک
تستر افزایش دمای جریان
دستگاه منحنی کورس بار
تستر ROHS
زبری سنج
تستر امپدانس الاستیک
تستر عمر

مزایای رقابتی

تولید با فناوری بالا:تکنیک های تولید پیشرفته برای کیفیت برتر
سیستم مدیریت سیستماتیک:فرآیندهای ساده شده برای کارایی و ثبات
گواهینامه ISO 9001:تعهد به استانداردهای کیفیت بین المللی
انطباق با RoHS:الزامات زیست محیطی و ایمنی را برآورده می کند
زمان توسعه کوتاه:نمونه سازی و چرخه های تولید سریعتر
قیمت رقابتی و کیفیت پایدار:راه حل های مقرون به صرفه بدون به خطر انداختن قابلیت اطمینان

اطلاعات سفارش

روش های پرداخت

T/T (انتقال بانکی)
پی پال
بانک OCBC

توصیه:پی پال برای نمونه ها (امن تر)، T/T برای سفارشات عمده (کارمزد کمتر)

زمان تحویل

زمان تحویل نمونه:نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری
زمان تحویل تولید:10-15 روز کاری

شرایط تجاری

بازارها:آمریکا، اروپا، آسیا، آفریقای جنوبی
شرایط تجاری:EXW
حمل و نقل:هوایی، دریایی، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، اندازه ها، رنگ ها و طرح های سفارشی موجود

بسته بندی و حمل و نقل
