کانکتور کابل مغناطیسی

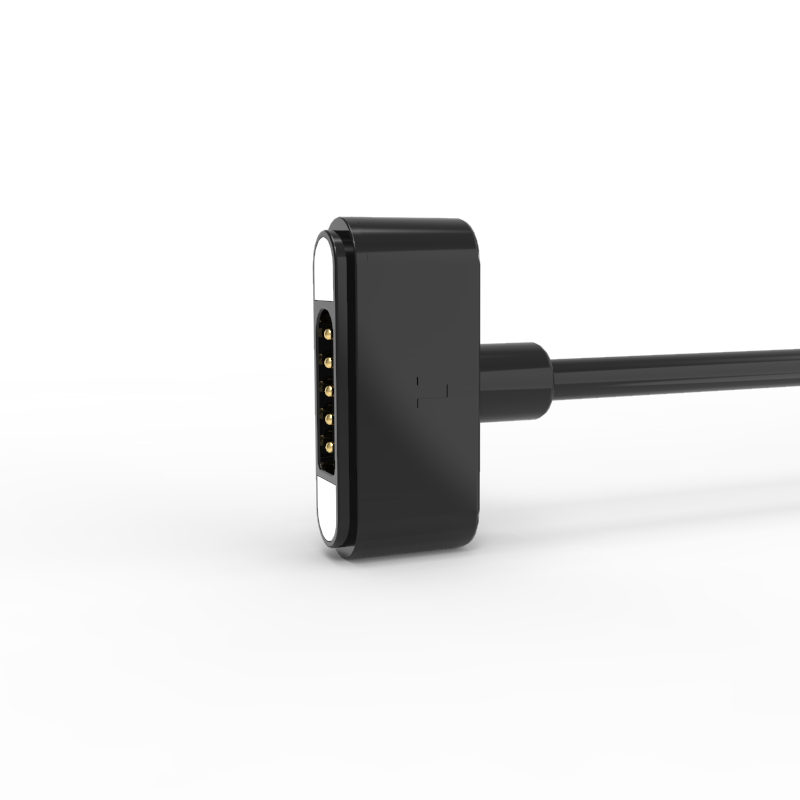

Customized 5pin female magnetic cable connector and male magmetic connector

تمام دسته ها

اتصال پین Pogo

PIN POGO

کانکتور پرتاب شده به صورت بهار

کانکتورهای مغناطیسی

کانکتور کابل مغناطیسی

اتصال مغناطیسی گرد

کانکتور پین زن

اتصالات صنعتی

اتصالات ضد آب

قطعات تراشکاری دقیق

با ما تماس بگیرید

Ms. KIKI

union@upetech.net

13434524996

upetech

حالا تماس بگیرید

Customized 5pin female magnetic cable connector and male magmetic connector

نام تجاری:	UPE
شماره مدل:	vid0706a /vic0750b
مقدار تولیدی:	5000
قیمت:	$1-$5
جزئیات بسته بندی:	کیسه های پلی اتیلن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9002

سند:

VID0706A.pdf

نام:

کابل شارژ مغناطیسی 5 پین

مواد:

THN، مس، SUS304, NdFeB N52,TPE

نیروی بهار:

80 گرم ± 20 گرم

کارگروه:

1.0 میلی متر

فعلی:

3.0A

شستشو:

12 ولت

نیروی مغناطیسی:

550 گرم

زندگی مکانیکی:

50000 چرخه دقیقه

مقاومت در برابر تماس:

50mΩ حداکثر (PIN)

آزمایش افشاندن نمک:

48 ساعت

قابلیت ارائه:

5KPCS/روز

برجسته کردن:

5pin female magnetic cable connector,male magnetic connector cable,customized magnetic cable connector

male magnetic connector cable

customized magnetic cable connector

توضیح محصول

Customized 5pin Female Magnetic Cable Connector and Male Magnetic Connector

Key Features

1-meter (1000mm) flexible cable with 4-core TPE insulation (OD: 3.5mm)
Strong magnetic docking (>550G magnetic force) with polarity identification
12V/3A power delivery via gold-plated magnetic contacts
USB 2.0 data/power (stainless steel shell)
High durability: 50,000+ mating cycles, flame-retardant (UL94 V-0)

Materials & Construction

Component	Specification
Pogo pin	Brass, gold-plated surface (≤50mΩ contact resistance)
Plastic Housing	HTN + 30% UL94 V-0 black (high-temperature resistant)
Magnet	NdFeB permanent magnet (epoxy-coated option for salt spray resistance)
Outer Mold	Black TPE 80A (flexible, abrasion-resistant)
USB Connector	Stainless steel shell (USB 2.0)
Cable	4-core, 1000mm long: Red/Black: 65×0.08mm strands (power) White/Green: 16×0.08mm strands (data) Jacket: Black TPE

Mechanical & Electrical Properties

Parameter	Value
Spring Force	80g ± 20g @ 1.0mm height
Magnetic Adhesion Force	>550G
Service Life	50,000 cycles min
Rated Voltage	12V DC
Continuous Current	3.0A
Peak Current	4.0A (max)
Contact Resistance	≤50mΩ
High-Voltage Test	AC/DC 1000V, 0.5mA, 3 sec

Environmental & Compliance

RoHS & REACH compliant
Flame Rating: UL94 V-0
Salt Spray Test: 48 hours (with epoxy-coated magnet)

Technical Drawings

Magnetic Cable Connectors Application

Advantages of Magnetic Connector

Humanize design of automatic adsorption connection experience
Humanized anti-fall: easy to remove from charging interface without removing the device
Life time: up to 100,000-200,000 cycles
Waterproof design: female end can be dustproof and waterproof (IPX8)
Fast charging: 5A-10A magnet connector design withstands large current transmission
Customizable appearance to match customer's application device design
Product anti-short circuit structure design and foolproof
High frequency signal transmission capability, can replace traditional USB 2.0 HDMI 1.3 function for Video & Audio signal transmission
