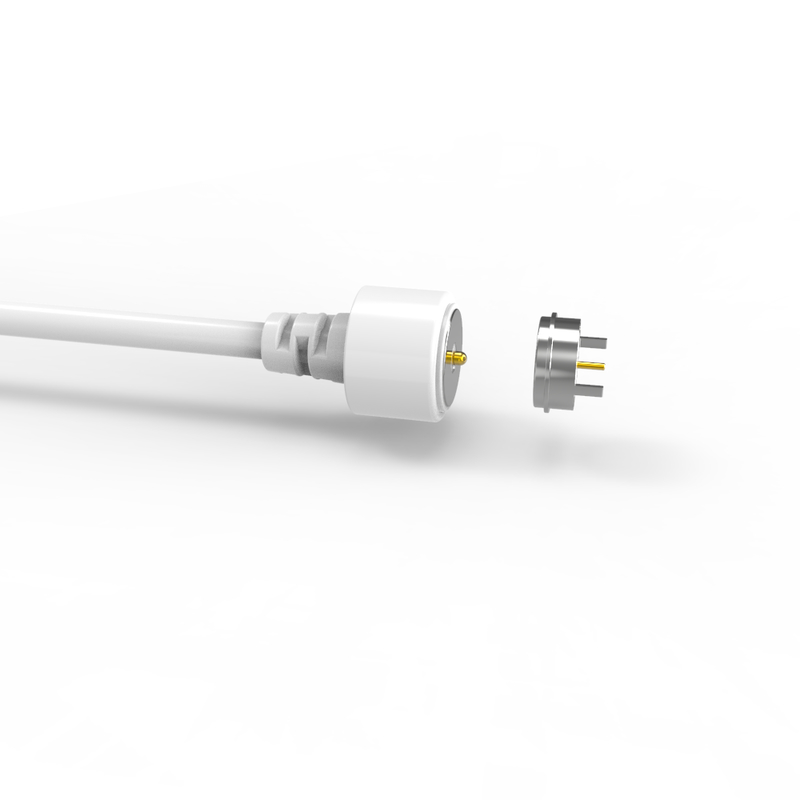

کانکتور برق مقناطیسی ثابت سفارشی برای تجهیزات پزشکی

کانکتور برق مقناطیسی DC سفارشی برای تجهیزات پزشکی، کانکتور کابل مغناطیسی دارای مزیت جذب خودکار، آسان برای کار است.در محیط سخت به راحتی خورد نمی شود.

UPE تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.
ما طراحان حرفه ای خود را برای پاسخگویی به هر یک از الزامات خود و ارائه خدمات سفارشی کنتاکتور مغناطیسی داریم.محصولات و راه حل های مختلف کانکتور های پیگو مغناطیسی می توانند با توجه به نیازهای مختلف مشتری طراحی شوند.

ما متعهد به ارائه محصولات امن، قابل اعتماد و با کیفیت بالا هستیم که از انتظارات مشتری فراتر می رود.

کیفیت، صداقت و خدمات برتر، اصول اصلی ما هستند که ما به طور پیوسته از آن حمایت می کنیم. ما صادقانه منتظر همکاری با شرکای بیشتری برای رشد و موفقیت با هم هستیم.

رابط کابل مغناطیسی نر:

مواد:
پنگ پوگو: مس ((پلنگر و بشکه پوشش 5U" Min Au بیش از 60 ~ 100U"Ni) ؛
محفظه: سفید LCP+30%GF UL94 V-0
مغناطیس: NdFeB N52 Plating Ni؛
کابل: سفید OD 3.5*2C ((TC65*0.08)
جاکت سیم: سفید TPE 80A.
ژاکت اتصال: سفید TPE 80A..
...ميكانيك:
نیروی بهار: 70g±20g، در 1.0mm کار مورچه.
قشر کامل:1.۲ میلیمتر
عمر مکانیکی: 10000 چرخه دقیقه
برق:
ولتاژ: 12 ولت
جریان: 3A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت

اتصال مغناطیسی زنانه:

مواد:
PINr:C6801 بدون سرب، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni؛
محفظه: LCP سفید + 30%GF UL94 V-0 ؛
پوسته: بدون سرب C6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ:12.0 ولت
جريان: 3.0A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
... محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

توجه:
1آهنربا از ماده NdFeB استفاده می کند، می تواند نیروی مغناطیسی را برای همیشه حفظ کند (به جز دمای بالا، شکسته، اتصال قطب یکسان)

2. آهنربا وجود دارد تداخل میدان مغناطیسی

3.مي تونه محافظت از قطع کوتاه رو طراحی کنه

اتصالات مغناطیسی چگونه کار می کنند؟

. هر دو طرف مغناطيسي به هم متصل مي شوند وقتي که به هم نزديک شوند
. چراغ پشت پلاگ نشان می دهد که برق در حال جریان است
.وقتی که دو طرف از هم جدا بشن جریان برق فوراً متوقف میشه
. آنها از مدار کوتاه جلوگیری می کنند به عنوان کانکتورها یکدیگر را دفع می کنند، و اگر آنها را جذب آن را در قسمت های عایق (به عنوان هر دو کانکتور آزاد قطب مغناطیسی یکسان)

پارامتر کانکتورهای کابل مغناطیسی دایره ای 2Pin:

نقشه فنی اتصال کابل مغناطیسی دو پین

نقشه فنی اتصال کننده مغناطیسی زنانه دایره ای 2Pin

بازطرح pcb توصیه شده

مزیت های کانکتور مغناطیسی:

1)آزمایش متصل به جذب خودکار؛ کار آسان؛

2) از یک رابط مغناطیسی برای برداشتن دستگاه استفاده می کند.

3) چرخه عمر بالا. این پشتیبانی از 50،000-300،000 زمان زندگی دوباره اتصال;

4) آن را آسان به طراحی ضد آب سفارشی، زن می تواند به دست آوردن ضد گرد و غبار و ضد آب (IP68) ؛

5) پشتیبانی از جریان بالا (3A-20A) ، شارژ سریعتر؛

6) درجه خوردگی عالی (48H-120H) محیط های خشن را برآورده می کند؛

7) شکل سفارشی برای دیدار با مطابقت شکل محصول، بهبود نقطه فروش محصول؛

8)موقعیت مغناطیس، استفاده از مغناطیس و ساختار برای حفاظت از مدار دوگانهجهت ((این کاربر گرا و کاربر دوستانه است)

9) قابلیت مقیاس پذیری رابط عالی، می تواند به دست آید ((Power Signal Video Audio Jack Etc) ؛

10) زمان توسعه کوتاه است، قالب کم هزینه برای سفارشی سازی؛

11) انتقال قابل اعتماد سیگنال RF بالا را فراهم می کند. کانکتور ما USB 2 است.0

زمینه های کاربرد محصول عبارتند از:

1.دستگاه های پوشیدنی، تجهیزات موقعیت یاب هوشمند، مچ بند هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ،اتصال انتهای سیم نوار مغناطیسی

2تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی، تجهیزات اتوماسیون و صنعتی، تجهیزات صوتی و تصویری

3هواپیمایی، الکترونیک هوافضا، ارتباطات نظامی

4تجهیزات خودرو، ناوبری خودرو، آزمایش و اندازه گیری

5الکترونیک مصرفی ((تلفن های همراه، رایانه های تبلت، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)

چرا مشتریان "یونیون" را انتخاب می کنند؟

1خدمات سفارشی حرفه ای

محصولات و راه حل های مختلف می توانند با توجه به نیازهای مختلف مشتری طراحی شوند

2. قابلیت تولید نمونه سریع

نمونه محصول استاندارد 2-3 روز، نمونه سفارشی جدید 7 روز کاری، محصول افتتاح قالب 12 روز

3. سيستم سختگيري کیفیت

مفهوم کیفیت ابتدا از طریق کل فرآیند تولید و بازرسی اجرا می شود و هر فرآیند را به شدت کنترل می کند تا کیفیت رضایت مشتری را تضمین کند.

4. پردازش با اجزای وارداتی

تعداد کمی از شاخه های سوزن از چرخ های دقیق وارداتی ماشینکاری می شوند.
و اکثر شاخه های سوزن از چاپ سرد وارداتی برای ثبات بیشتر ساخته شده اند.

5تجهیزات تست با دقت بالا

ارائه آزمایش دقیق و دقیق برای بهبود مداوم کیفیت محصول

6روش های معقول کنترل هزینه

صرفه جویی در هزینه ها، از بین بردن ضایعات، بهینه سازی فرآیندها و برجسته کردن رقابت هزینه

7استانداردهای محیط زیستی محصول

محصول با استاندارد ROHS اتحادیه اروپا مطابقت دارد و با هالوجن مطابقت دارد

چگونه از UPE کانکتورهای کابل مغناطیسی سفارش دهیم

گام ۱: خواسته های خود را ارائه دهید
این جزئیات کلیدی را ارائه دهید:

✅نوع کانکتور: به عنوان مثال، تنها شارژ، داده + قدرت (USB-C / HDMI) ، Pogo Pin، هیبریدی

✅مقدار: حجم سالانه تخمین زده شده (به عنوان مثال، 50K واحد در سال)

✅نیاز به سفارشی سازی:
شکل / اندازه (به عنوان مثال، دایره Ø5mm، زاویه راست)
.جریان درجه بندی شده (به عنوان مثال، شارژ سریع 8A)

درجه بندی IP (به عنوان مثال IPX8 ضد آب)

نوع سیگنال (به عنوان مثال USB 2.0 + 12V)
زیبایی (رنگ، نام تجاری، پایان سطح)

✅مشخصات فنی: ولتاژ کار، چرخه های جفت گیری، محدوده دمای کار

مرحله 2: نقل قول و توافق
UPE ارائه می دهد:
قیمت واحد (خصم حجم برای سفارشات 5K +)
زمان (پروتوپیت + تولید انبوه)
شرایط پرداخت (به عنوان مثال، پیش پرداخت 50٪، 50٪ پیش از حمل)

نهایی کنید: MOQ، برنامه تحویل، بسته بندی

مرحله سوم: تایید سفارش و پرداخت
امضای یک PO یا قرارداد رسمی سفارش

پرداخت امن از طریق:
انتقال بانکی (SWIFT/TT)
.پاي پال
نامه اعتباری (برای سفارشات عمده)

مرحله 4: تولید و حمل و نقل
✅نمونه سازی: 5-7 روز (تایید نمونه قبل از تولید انبوه)

✅تولید انبوه: 15-20 روز (توسعه انعطاف پذیر)

حمل و نقل:
.EXW
.اجناس قابل ردیابی (DHL، FedEx، حمل و نقل دریایی)

مرحله پنجم: تضمین کیفیت
✅پیش از حمل: UPE گزارش های QC را ارائه می دهد (آزمایش IP، چک تداوم)

✅پس از تحویل: بررسی:
دقت ابعاد
عملکرد سیگنال/قدرت
.پايين سازي

مدت پرداخت:

50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.

روش پرداخت:

T/T (تحويل بانکي) ،PayPal ،OCBC Bank

توصیه:

برای نمونه ها از پي پال استفاده کنيد (امنه تر).

از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).

حمل و نقل دریایی

هر سوالي، لطفا بهاتحادیه@upetech.net
