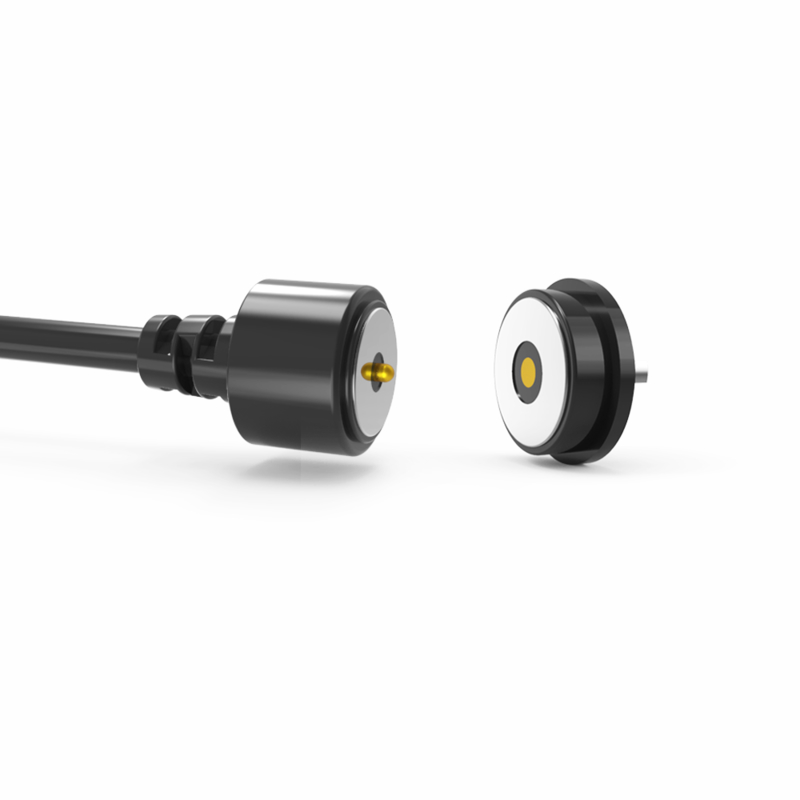

کانکتورهای کابل برق مغناطیسی گرد برای دستگاه گشت زنی نگهبانی

اتصالات کابل برق مغناطیسی گرد برای دستگاه گشت زنی نگهبانی، کانکتور کابل مغناطیسی دارای مزیت جذب خودکار و سهولت در عملکرد است. پین پوگو دارای رسانایی الکتریکی خوبی است و به راحتی در محیط های سخت خورده نمی شود.

UPE یک تولید کننده حرفه ای کانکتور مغناطیسی سفارشی است، طراحی ما همیشه نیازهای مختلف مشتریان را برآورده می کند، کانکتور مغناطیسی به طور گسترده برای تجهیزات پزشکی، تجهیزات بی سیم، دستگاه های هوشمند و خانه های هوشمند، تجهیزات ارتباطی داده ها، تجهیزات مخابراتی، اتوماسیون و تجهیزات صنعتی، تجهیزات صوتی و تصویری و غیره استفاده می شود.

کانکتور کابل مغناطیسی نر:

...مواد:
پین پوگو: برنج (آبکاری پیستون و بشکه 5U" حداقل Au روی 60~100U" Ni);
محفظه: HTN سیاه + 30% GF UL94 V-0;
آهنربا: NdFeB N52 آبکاری Ni;
کابل: سیاه OD 3.5*2C (TC65*0.08),
روکش سیم: سیاه TPE 80A.
روکش کانکتور: سیاه TPE 80A..
...مکانیکی:
نیروی فنر: 70 گرم و plusmn; 20 گرم، در 1.0 میلی متر استروک کاری.
استروک کامل: 1.2 میلی متر.
عمر مکانیکی: حداقل 10000 چرخه..
...الکتریکی:
ولتاژ: 12 ولت.
جریان: 3 آمپر.
مقاومت تماس: 50mΩ حداکثر (PIN).
100% تست باز و اتصال کوتاه.
...محصول مطابق با ROHS یا REACH.
...تست اسپری نمک: 48 ساعت.

کانکتور مغناطیسی ماده:

..مواد:
PINr: بدون سرب C6801، آبکاری 5U" حداقل Au روی 60~100U" Ni;
محفظه: HTN سیاه + 30% GF UL94 V-0;
پوسته: بدون سرب C6801 آبکاری Ni;
آهنربا: NdFeB N52 آبکاری Ni
....الکتریکی:
ولتاژ: 12.0 ولت.
جریان: 3.0 آمپر.
مقاومت تماس: 50mΩ حداکثر (PIN).
100% تست باز و اتصال کوتاه.
...محصول مطابق با ROHS یا REACH.
...تست اسپری نمک: 48 ساعت.
… شرح کاربرد محصول (محدود به موارد زیر نیست):
1. تخته PCB جوشکاری پلاگین;
2. شکل دادن و کپسوله کردن پس از جوشکاری سیم ها;
3. یک ترمینال انتقال از آن برد PCB را می توان اضافه کرد;
4. قالب گیری تزریقی قالب قابل جاسازی;
5. سیم ها را می توان مستقیماً متصل کرد.

 توجه:
1. آهنربا از مواد NdFeB استفاده می کند، می تواند نیروی مغناطیسی را برای همیشه حفظ کند (به جز دمای بالا، شکسته، اتصال قطب یکسان)

2. آهنربا تداخل میدان مغناطیسی وجود دارد

3. می تواند از حفاظت اتصال کوتاه طراحی کند

کانکتورهای مغناطیسی چگونه کار می کنند؟

. هر دو طرف به صورت مغناطیسی متصل می شوند که در مجاورت یکدیگر قرار می گیرند
. نور در پشت دوشاخه نشان می دهد که برق در حال جریان است
. هنگامی که طرفین از هم جدا می شوند، جریان برق بلافاصله متوقف می شود
. آنها از اتصال کوتاه جلوگیری می کنند زیرا کانکتورها یکدیگر را دفع می کنند و اگر جذب شوند، روی قسمت های عایق شده هستند (زیرا هر دو کانکتور قطب مغناطیسی یکسانی را آزاد می کنند)

پارامتر کانکتور کابل مغناطیسی 2 پین دایره ای:

نقشه فنی کانکتور کابل مغناطیسی نر 2 پین دایره ای

نقشه فنی کانکتور مغناطیسی ماده 2 پین دایره ای

Reتوصیه شده طرح PCB

مزایای کانکتور مغناطیسی:

1) تجربه اتصال جذب خودکار؛ عملکرد آسان;

2) از یک رابط مغناطیسی برای حذف آسانتر دستگاه استفاده می کند.

3) چرخه عمر بالا. از 50000-300000 زمان اتصال مجدد پشتیبانی می کند;

4) طراحی ضد آب سفارشی آسان است، ماده می تواند ضد گرد و غبار و ضد آب (IP68) را به دست آورد;

5) از جریان بالا (3A-20A) پشتیبانی کنید، شارژ سریعتر;

6) رتبه بندی خوردگی عالی (48H-120H) با محیط های سخت مطابقت دارد;

7) شکل سفارشی شده برای مطابقت با شکل محصول، بهبود نقطه فروش محصول;

8) موقعیت یابی آهنربا، استفاده از آهنرباها و ساختار برای حفاظت دوگانه مدار به تشخیص می رسدجهت (این کاربر محور و کاربر پسند است)

9) رابط مقیاس پذیری عالی، می تواند به دست آید (سیگنال برق، ویدئو، جک صوتی و غیره);

10) زمان توسعه کوتاه است، قالب کم هزینه برای سفارشی سازی;

11) انتقال سیگنال RF بالا و قابل اعتماد را ارائه دهید. کانکتور ما USB 2.0 است

مناطق کاربرد محصول عبارتند از:

مزایای ما:
1) راه حل های سفارشی - تیم مهندسی متخصص ما در کانکتورهای POGO PIN، کانکتورهای شارژ مغناطیسی و کانکتورهای ضد آب صنعتی تخصص دارد و از پشتیبانی طراحی سریع و چرخه های توسعه کوتاه ارائه می دهد.
2) نمونه سازی سریع - چرخش نمونه سریع برای پاسخگویی به نیازهای فوری.
3) کیفیت و قابلیت اطمینان پایدار - عملکرد ثابت برای محصولات ایمن و قابل اعتماد.
4) خدمات مقرون به صرفه و عالی - راه حل های با ارزش بالا متناسب با نیازهای مشتری.
5) ما متعهد به ارائه محصولات ایمن، قابل اعتماد و با کیفیت بالا هستیم که از انتظارات مشتری فراتر می رود.

6) کیفیت، صداقت و خدمات برتر اصول اصلی هستند که ما با استواری از آنها حمایت می کنیم. ما صمیمانه مشتاقانه منتظر همکاری با شرکای بیشتری برای رشد و موفقیت با هم هستیم.

نحوه سفارش کانکتورهای کابل مغناطیسی از UPE

مرحله 1: الزامات خود را ارسال کنید
این جزئیات کلیدی را ارائه دهید:

✅نوع کانکتور: به عنوان مثال، فقط شارژ، داده + برق (USB-C/HDMI)، پین پوگو، هیبریدی

✅مقدار: حجم سالانه تخمینی (به عنوان مثال، 50 هزار واحد در سال)

✅نیازهای سفارشی سازی:
. شکل/اندازه (به عنوان مثال، دایره ای و Oslash;5mm، زاویه راست)
. رتبه بندی جریان (به عنوان مثال، شارژ سریع 8A)

. رتبه IP (به عنوان مثال، ضد آب IPX8)

. نوع سیگنال (به عنوان مثال، USB 2.0 + برق 12 ولت)
زیبایی شناسی (رنگ، نام تجاری، پرداخت سطح)

✅مشخصات فنی: ولتاژ عملیاتی، چرخه های جفت گیری، محدوده دمای عملیاتی

مرحله 2: نقل قول و توافق
UPE ارائه می دهد:
. قیمت واحد (تخفیف حجمی برای سفارشات 5K+)
. زمان تحویل (نمونه سازی + تولید انبوه)
. شرایط پرداخت (به عنوان مثال، 50٪ سپرده، 50٪ قبل از حمل و نقل)

نهایی کردن: MOQ، برنامه تحویل، بسته بندی

مرحله 3: سفارش و پرداخت را تأیید کنید
یک PO یا توافقنامه سفارش رسمی را امضا کنید

پرداخت ایمن از طریق:
. انتقال بانکی (SWIFT/TT)
. پی پال
. اعتبار اسنادی (برای سفارشات عمده)

مرحله 4: تولید و حمل و نقل
✅نمونه سازی: 5-7 روز (تایید نمونه قبل از تولید انبوه)

✅تولید انبوه: 15-20 روز (مقیاس بندی انعطاف پذیر)

حمل و نقل:
. EXW
. لجستیک قابل ردیابی (DHL، FedEx، حمل و نقل دریایی)

مرحله 5: تضمین کیفیت
✅قبل از حمل و نقل: UPE گزارش های QC (تست IP، بررسی تداوم) را ارائه می دهد

✅پس از تحویل: بازرسی برای:
. دقت ابعادی
. عملکرد سیگنال/برق
. ثبات پایان

مدت پرداخت:

50٪ سپرده (پرداخت پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ موجودی (پرداخت قبل از حمل و نقل): کنترل کیفیت و تعهد را از هر دو طرف تضمین می کند.

روش پرداخت:

T/T (انتقال بانکی)، PayPal، بانک OCBC

توصیه:

از PayPal برای نمونه ها استفاده کنید (ایمن تر).

از T/T برای سفارشات عمده استفاده کنید (هزینه های کمتر).
