کانکتور کابل مغناطیسی گرد مشکی برای جدا کردن دارایی

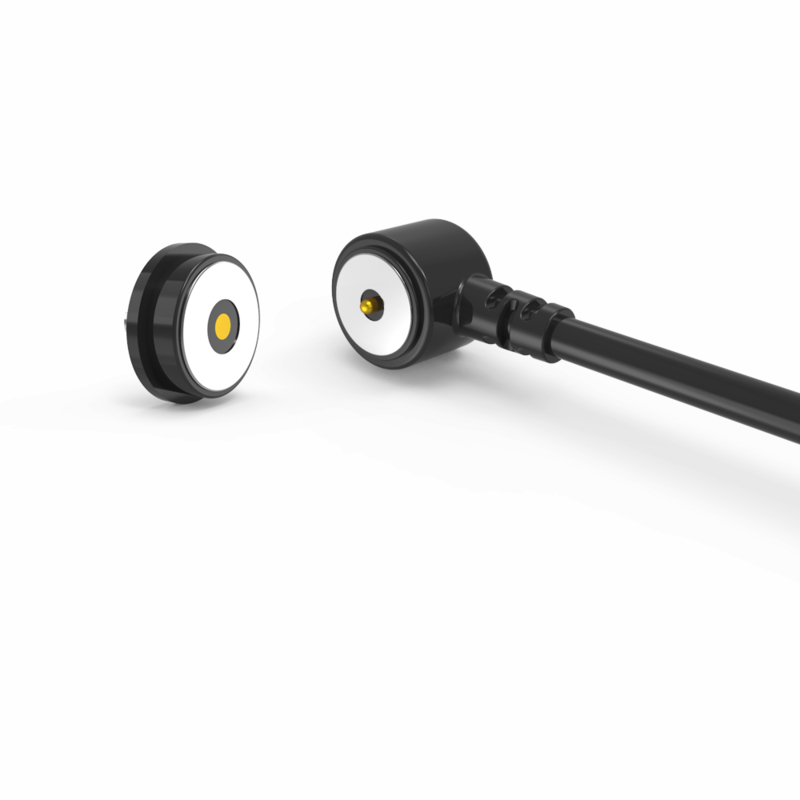

کانکتور کابل مغناطیسی مرد و زن سیاه گرد برای نوار دارایی، کانکتور کابل مغناطیسی دارای مزیت جذب خودکار، آسان برای کار است.پین های پوگو رسانایی الکتریکی خوبی دارند، در محیط سخت به راحتی خورد نمی شود.

UPE یک کانکتور مغناطیسی حرفه ای ODM / OEM و کانکتور کابل مغناطیسی است ، راه حل شارژ مغناطیسی را برای مشتریان فراهم می کند ، زمان توسعه کوتاه و قالب کم هزینه برای سفارشی سازی است.

تیم طراحی حرفه ای داخلی و کارگاه ماشین آلات پیشرفته ما می توانیم برای توسعه محصولات مورد نیاز شما همکاری کنیم

ماشين هاي پیشرفته اتوماتيك، سيستم کنترل سختي فرآیند ما مي تونيم تمام ترمينال هاي الکتريکي را فراتر از تقاضا توليد کنيم

رابط کابل مغناطیسی نر:

مواد:
پنگ پوگو: مس ((پلنگر و بشکه پوشش 5U" Min Au بیش از 60 ~ 100U"Ni) ؛
محفظه: سیاه HTN+30%GF/LCP UL94 V-0؛
مغناطیس: NdFeB N52 Plating Ni؛
کابل:سیاه OD 3.5*2C ((TC65*0.08)
جاکت سيم: سياه TPE 90A
جلیقه اتصال: TPE 90A سیاه
...ميكانيك:
نیروی بهار: 70g±20g، در 1.0mm کار مورچه.
قشر کامل:1.۲ میلیمتر
عمر مکانیکی: 10000 چرخه دقیقه
برق:
ولتاژ: 12 ولت
جریان: 3A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت

اتصال مغناطیسی زنانه:

مواد:
PINr:C6801 بدون سرب، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni؛
محفظه: سیاه HTN+30%GF UL94 V-0 ؛
پوسته: بدون سرب C6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ:12.0 ولت
جريان: 3.0A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
... محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

توجه:
1آهنربا از ماده NdFeB استفاده می کند، می تواند نیروی مغناطیسی را برای همیشه حفظ کند (به جز دمای بالا، شکسته، اتصال قطب یکسان)

2. آهنربا وجود دارد تداخل میدان مغناطیسی

3.مي تونه محافظت از قطع کوتاه رو طراحی کنه

اتصالات مغناطیسی چگونه کار می کنند؟

. هر دو طرف مغناطيسي به هم متصل مي شوند وقتي که به هم نزديک شوند
. چراغ پشت پلاگ نشان می دهد که برق در حال جریان است
.وقتی که دو طرف از هم جدا بشن جریان برق فوراً متوقف میشه
. آنها از مدار کوتاه جلوگیری می کنند به عنوان کانکتورها یکدیگر را دفع می کنند، و اگر آنها را جذب آن را در قسمت های عایق (به عنوان هر دو کانکتور آزاد قطب مغناطیسی یکسان)

پارامتر کانکتورهای کابل مغناطیسی دایره ای 2Pin:

نقشه فنی اتصال کابل مغناطیسی دو پین

نقشه فنی اتصال کننده مغناطیسی زنانه دایره ای 2Pin

بازطرح pcb توصیه شده

مزیت های کانکتور مغناطیسی:

1تجربه کاربری بدون تلاش

.جذب اتوماتیک: به راحتی با یک عمل ساده "اسنپ" متصل می شود.

.ایمنی ضد سقوط: به وضوح تحت فشار جدا می شود (به عنوان مثال ، به کابل ضربه می زند) ، محافظت از دستگاه ها از آسیب.

2دوام خارق العاده

.طول عمر چرخه بالا: برای 100،000 ~ 200،000 چرخه اتصال / قطع ارتباط ٪ بسیار بیشتر از کانکتورهای استاندارد.

.طراحی محکم: ساختار محکم در برابر استرس های فیزیکی و استفاده مکرر مقاومت می کند.

3مقاومت زیست محیطی

.IPX8 ضد آب: پورت سمت دستگاه (زنان) در برابر غرق شدن مقاومت می کند (به نظر می رسد برای پوشیدنی ها، تجهیزات پزشکی، دستگاه های بیرونی مناسب است).

.مقاومت در برابر گرد و غبار: طراحی مهر و موم شده از ورود ذرات جلوگیری می کند.

4.توليد قدرت با کارايي بالا

.پشتیبانی از شارژ سریع: جریان های 5A10A را مدیریت می کند و امکان شارژ سریع دستگاه های پر انرژی را فراهم می کند.

.مقاومت کم: برای انتقال جریان بالا با حداقل از دست دادن انرژی بهینه شده است.

5انعطاف پذیری طراحی

.زیبایی شناسی قابل تنظیم: شکل، رنگ و نام تجاری متناسب با دستگاه های میزبان (به عنوان مثال، پوشیدنی ها، ابزار IoT).

.سازگاری فاکتور فرم: می تواند برای پروفایل های بسیار نازک یا محفظه های تخصصی طراحی شود.

6.حفاظت بیشتر

.ضد شورت سرک: محافظت داخلی در برابر شورت سرک تصادفی در هنگام اتصال / اشتباه تنظیم.

.قطب پذیری ضد کلاهبرداری: طراحی فیزیکی از قرار دادن نادرست جلوگیری می کند (حفظ قطب پذیری معکوس).

7.توانايي سيگنال پیشرفته

.اطلاعات با سرعت بالا: از USB 2 پشتیبانی می کند.0، HDMI 13، سیگنال های صوتی و تصویری ‬ جایگزین کردن پورت های سنتی بدون به خطر انداختن عملکرد.

.یکپارچگی سیگنال: انتقال ثابت برای ویدئو / صوتی را حتی با قطع مکرر حفظ می کند.

زمینه های کاربرد محصول عبارتند از:

دستگاه های پوشیدنی (ساعت های هوشمند، مکان شناس حیوانات خانگی، دستبند هوشمند) شارژ/کابل
لپ تاپ، تبلت PC، PDA، ترمینال داده های دستی؛
تجهیزات پزشکی، دستگاه های بی سیم، تجهیزات ارتباطات داده، ارتباطاتتجهیزات، اتوماسیون و تجهیزات صنعتی؛
هواپیمایی، فضا، ارتباطات نظامی و الکترونیک نظامی
ماشین آلات، تجهیزات ناوبری، تست و اندازه گیری خودرو

مزاياي ما:
راه حل های سفارشی شده تیم مهندسی متخصص ما در کانکتورهای PIN POGO، کانکتورهای شارژ مغناطیسی و کانکتورهای ضد آب صنعتی تخصص داردارائه پشتیبانی سریع از طراحی و چرخه های توسعه کوتاه
ساخت نمونه اولیه سریع ️ تبدیل نمونه سریع برای پاسخگویی به خواسته های فوری
کیفیت و قابلیت اطمینان پایدار ️ عملکرد ثابت برای محصولات ایمن و قابل اعتماد
خدمات مقرون به صرفه و عالی راه حل های با ارزش متناسب با نیازهای مشتری
ما متعهد به ارائه محصولات امن، قابل اعتماد و با کیفیت بالا هستیم که از انتظارات مشتری فراتر می رود.

کیفیت، صداقت و خدمات برتر، اصول اصلی ما هستند که ما به طور پیوسته از آن حمایت می کنیم. ما صادقانه منتظر همکاری با شرکای بیشتری برای رشد و موفقیت با هم هستیم.

چگونه از UPE کانکتورهای کابل مغناطیسی سفارش دهیم

گام ۱: خواسته های خود را ارائه دهید
این جزئیات کلیدی را ارائه دهید:

✅نوع کانکتور: به عنوان مثال، تنها شارژ، داده + قدرت (USB-C / HDMI) ، Pogo Pin، هیبریدی

✅مقدار: حجم سالانه تخمین زده شده (به عنوان مثال، 50K واحد در سال)

✅نیاز به سفارشی سازی:
شکل / اندازه (به عنوان مثال، دایره Ø5mm، زاویه راست)
.جریان درجه بندی شده (به عنوان مثال، شارژ سریع 8A)

درجه بندی IP (به عنوان مثال IPX8 ضد آب)

نوع سیگنال (به عنوان مثال USB 2.0 + 12V)
زیبایی (رنگ، نام تجاری، پایان سطح)

✅مشخصات فنی: ولتاژ کار، چرخه های جفت گیری، محدوده دمای کار

مرحله 2: نقل قول و توافق
UPE ارائه می دهد:
قیمت واحد (خصم حجم برای سفارشات 5K +)
زمان (پروتوپیت + تولید انبوه)
شرایط پرداخت (به عنوان مثال، پیش پرداخت 50٪، 50٪ پیش از حمل)

نهایی کنید: MOQ، برنامه تحویل، بسته بندی

مرحله سوم: تایید سفارش و پرداخت
امضای یک PO یا قرارداد رسمی سفارش

پرداخت امن از طریق:
انتقال بانکی (SWIFT/TT)
.پاي پال
نامه اعتباری (برای سفارشات عمده)

مرحله 4: تولید و حمل و نقل
✅نمونه سازی: 5-7 روز (تایید نمونه قبل از تولید انبوه)

✅تولید انبوه: 15-20 روز (توسعه انعطاف پذیر)

حمل و نقل:
.EXW
.اجناس قابل ردیابی (DHL، FedEx، حمل و نقل دریایی)

مرحله پنجم: تضمین کیفیت
✅پیش از حمل: UPE گزارش های QC را ارائه می دهد (آزمایش IP، چک تداوم)

✅پس از تحویل: بررسی:
دقت ابعاد
عملکرد سیگنال/قدرت
.پايين سازي

مدت پرداخت:

50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.

روش پرداخت:

T/T (تحويل بانکي) ،PayPal ،OCBC Bank

توصیه:

برای نمونه ها از پي پال استفاده کنيد (امنه تر).

از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).

حمل و نقل دریایی

هر سوالي، لطفا بهاتحادیه@upetech.net
