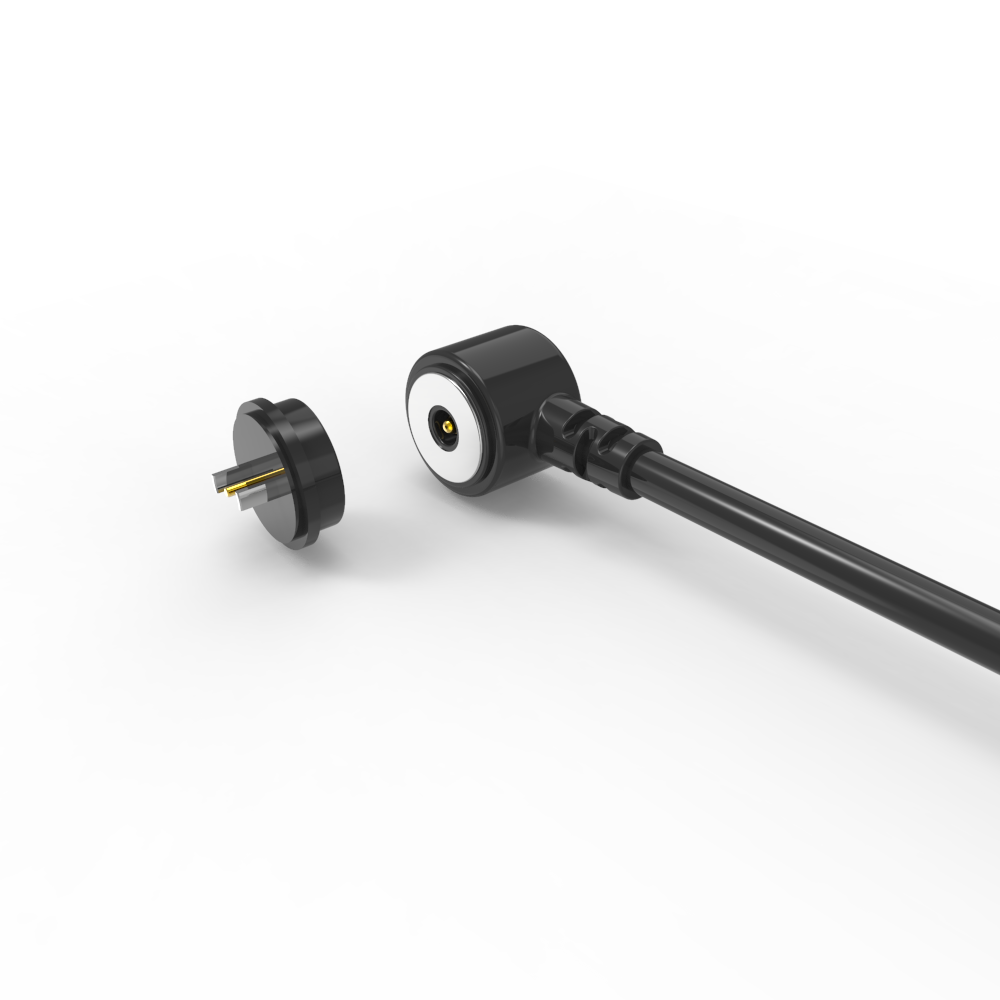

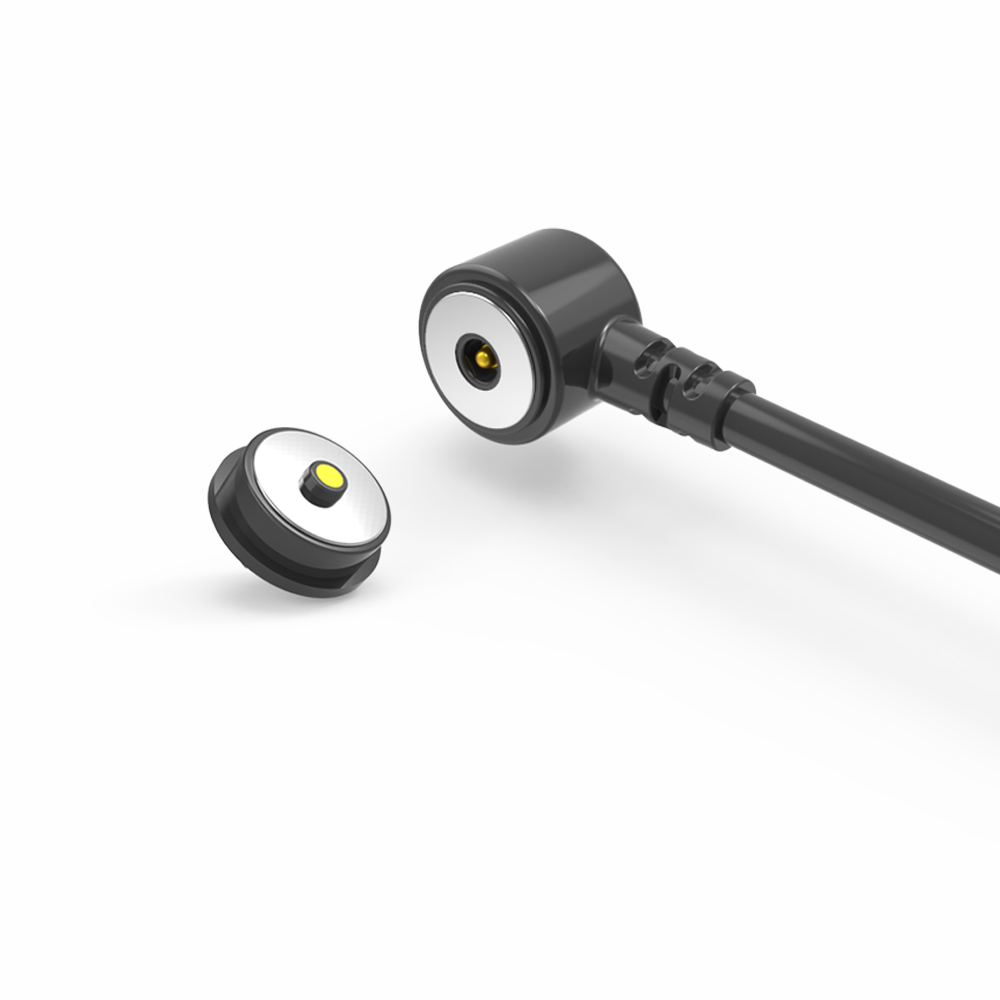

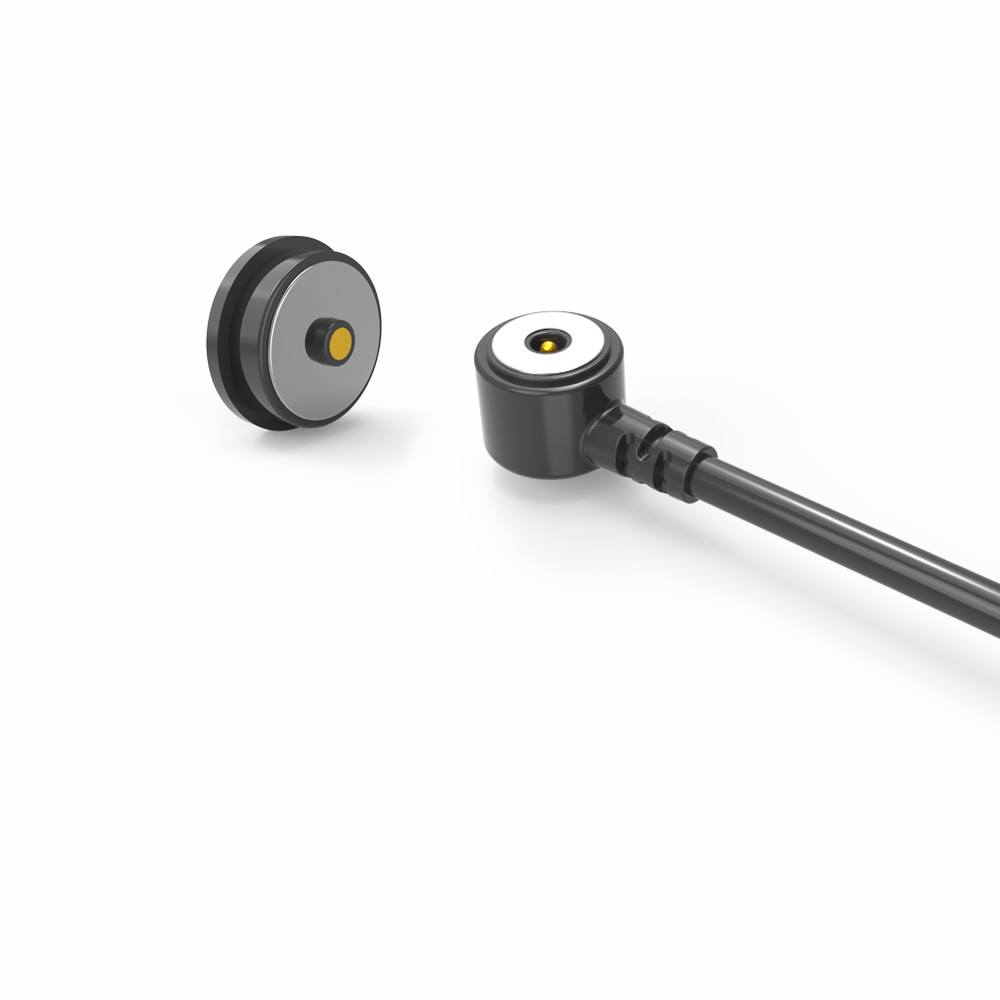

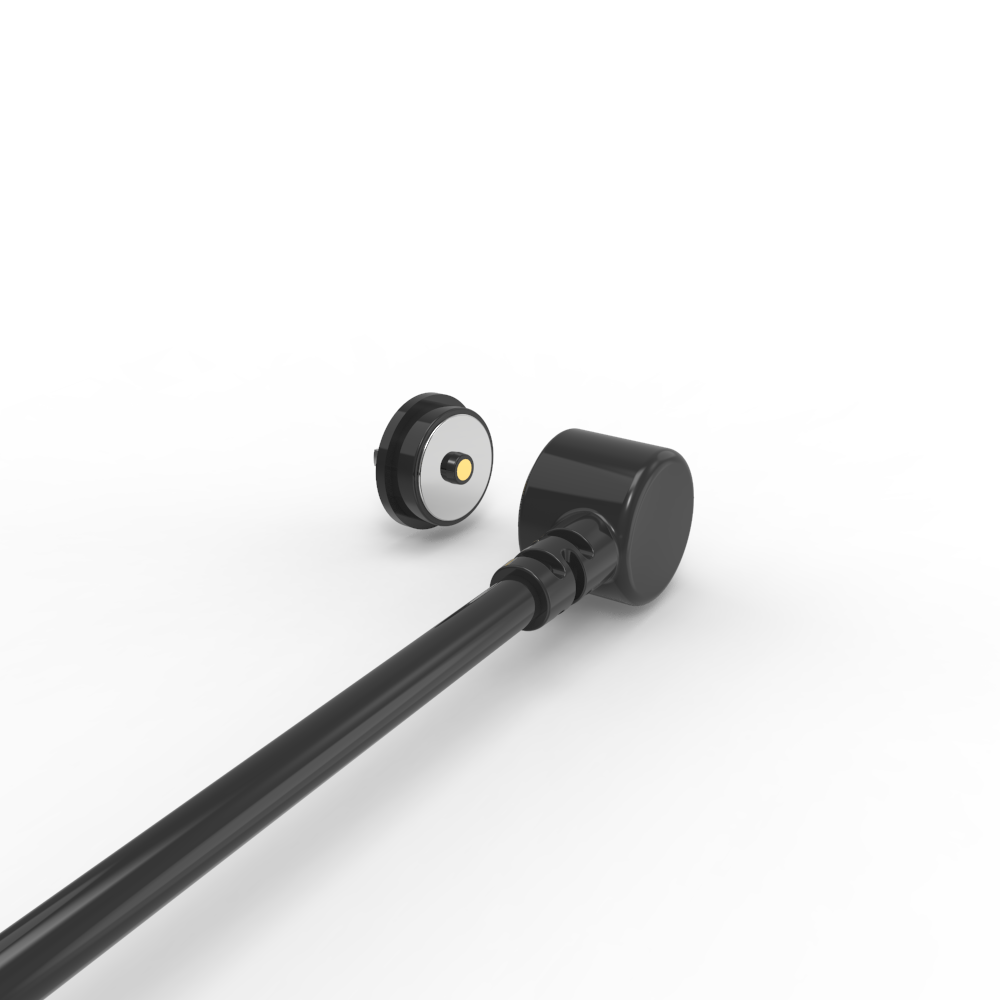

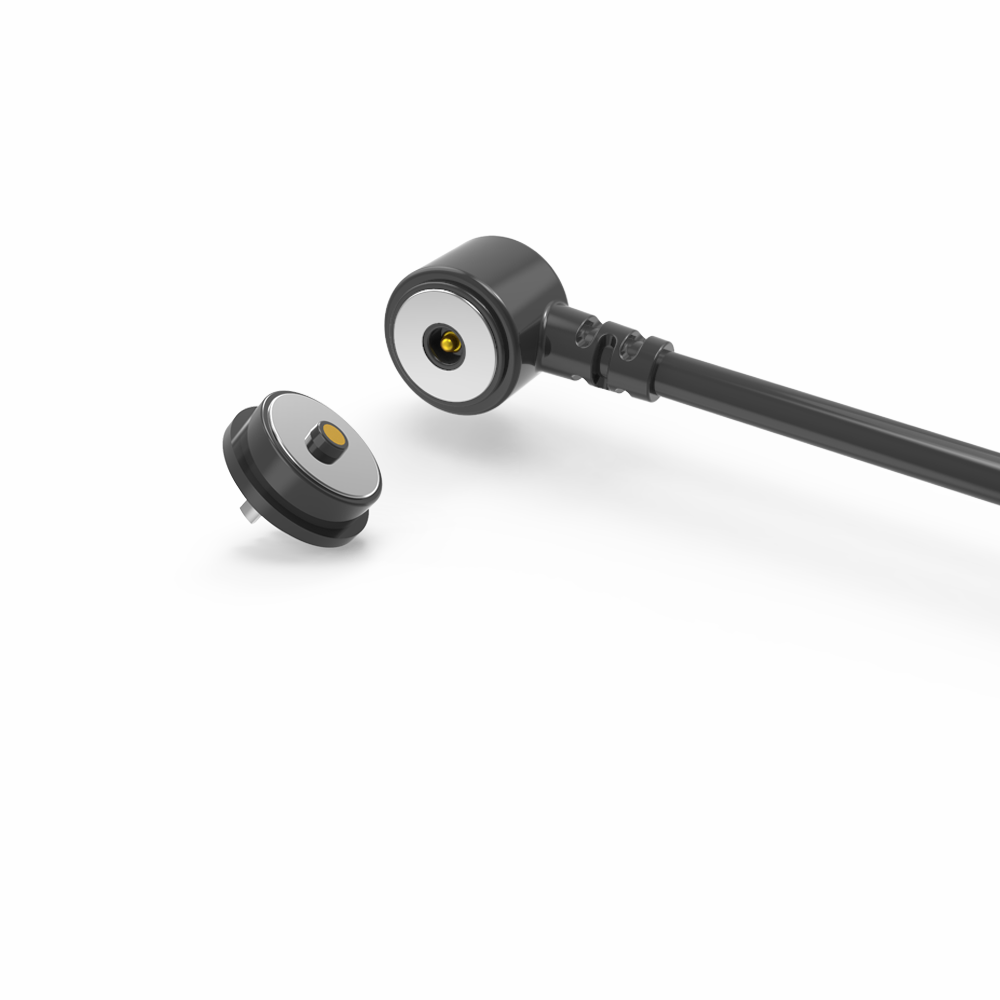

قطر 10.0mm دور کابل مقناطیسی DC مرد و زن با مایکرو پروژکتور

Dia 10.0mm دور کابل الکتریکی مقناطیسی مرد و زن با مایکرو پروژکتور ، پین پوگو مغناطیسی دارای مزیت جذب خودکار ، آسان برای کار است.پین های پوگو رسانایی الکتریکی خوبی دارند، در محیط سخت به راحتی خورد نمی شود.

اتحادیه Precision Electronic Co.,Ltd (UPE) متعهد به پنگ پنگ پنگ پنگ پنگ پنگ پنگ پنگ پنگتولید و فروش محصولات پشتیبانی به عنوان یک شرکت با تکنولوژی بالا.

ما به نوآوری تکنولوژیکی مداوم و محصولات با کیفیت بالا به عنوان هسته توسعه شرکت پایبند بوده ایم،یک تیم فنی حرفه ای و با تجربه دارای بیش از 15 سال تجربه در صنعت اتصال مربوطه است.UPE دارای سالها تجربه کاری در توسعه و تولید محصول است.UPE کیفیت محصول را در طول طراحی، توسعه و تولید محصول تضمین می کند.همچنین می تواند به مشتریان پشتیبانی فنی مانند توسعه همزمان را ارائه دهد..

محصولات با استانداردهای حفاظت از محیط زیست EU ROHS، REACH، HF مطابقت دارند.

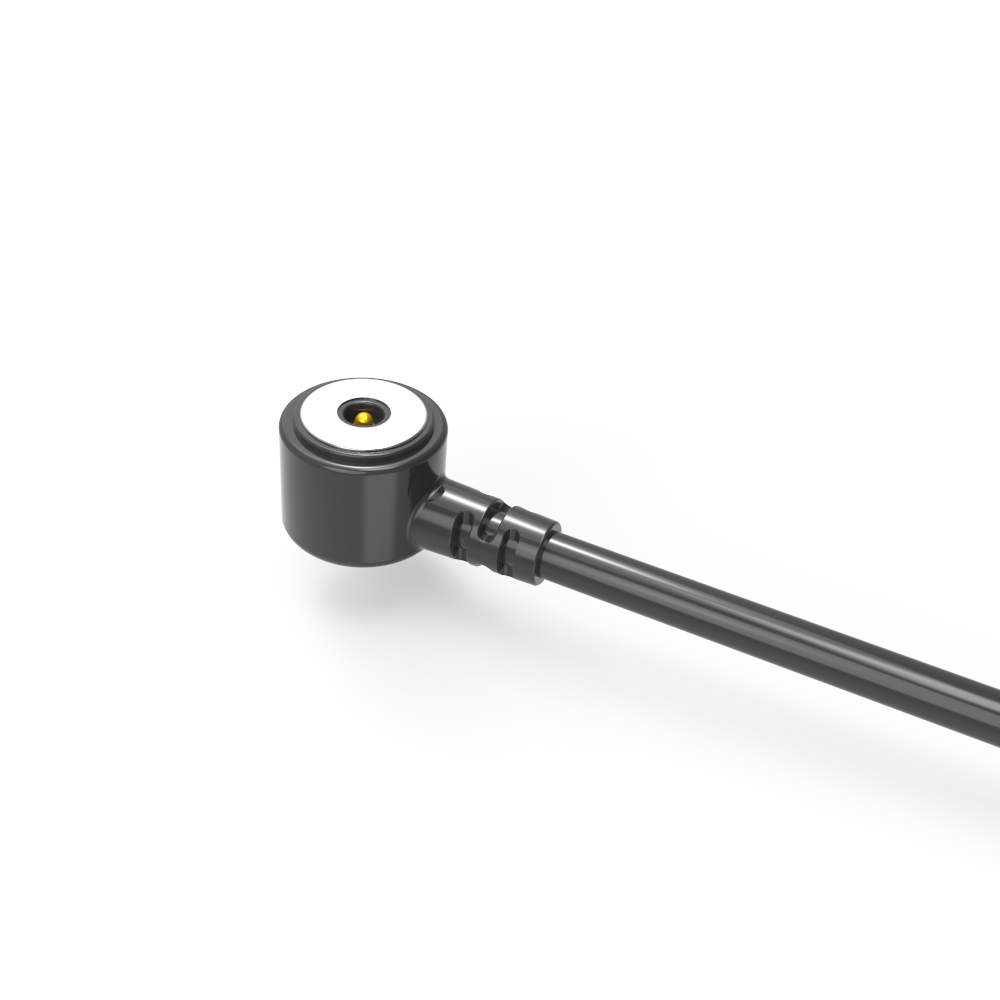

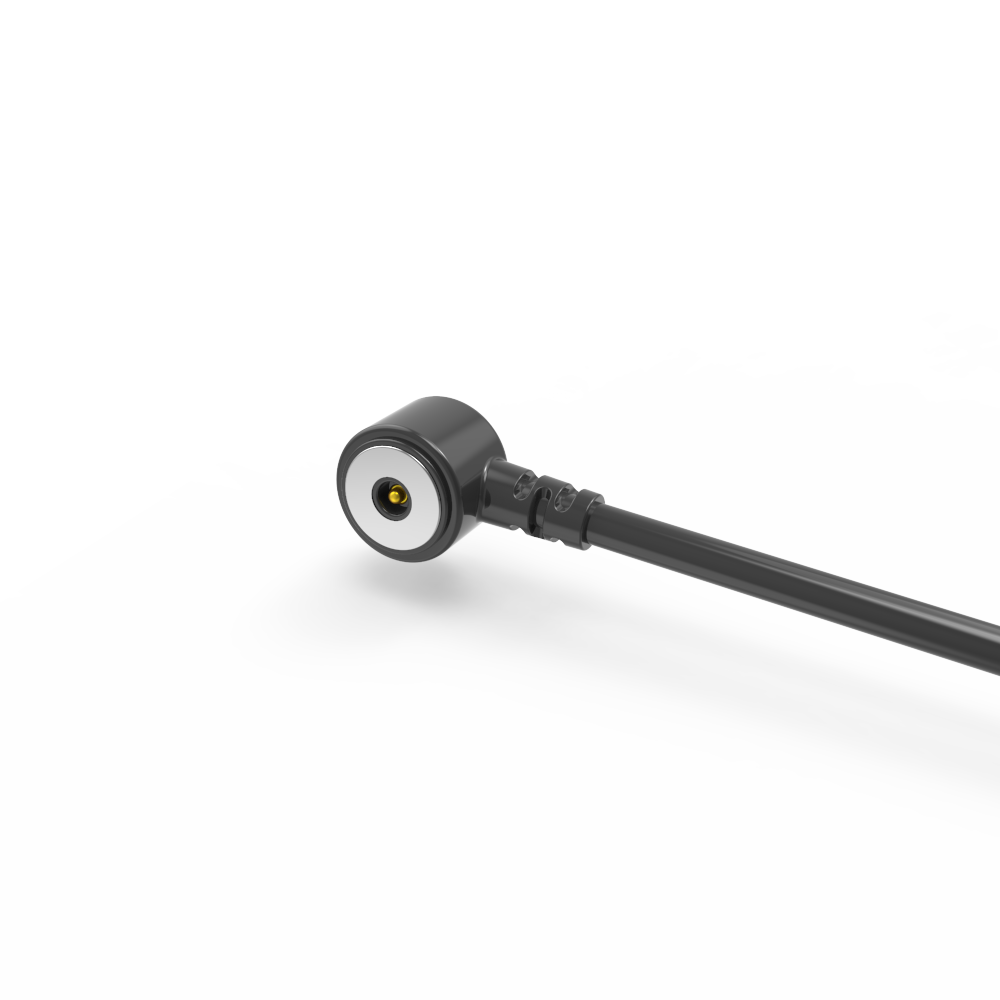

رابط کابل مغناطیسی نر:

مواد:
پنگ پوگو: مس ((پلنگر و بشکه پوشش 5U" Min Au بیش از 60 ~ 100U"Ni) ؛
محفظه: سیاه HTN+30%GF UL94 V-0
مغناطیس: NdFeB N52 Plating Ni؛
کابل:سیاه OD 3.5*2C ((TC65*0.08)
جاکت سيم: سياه TPE 90A
جلیقه اتصال: TPE 90A سیاه
...ميكانيك:
نیروی بهار: 70g±20g، در 1.0mm کار مورچه.
قشر کامل:1.۲ میلیمتر
عمر مکانیکی: 10000 چرخه دقیقه
برق:
ولتاژ: 12 ولت
جریان: 3A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت

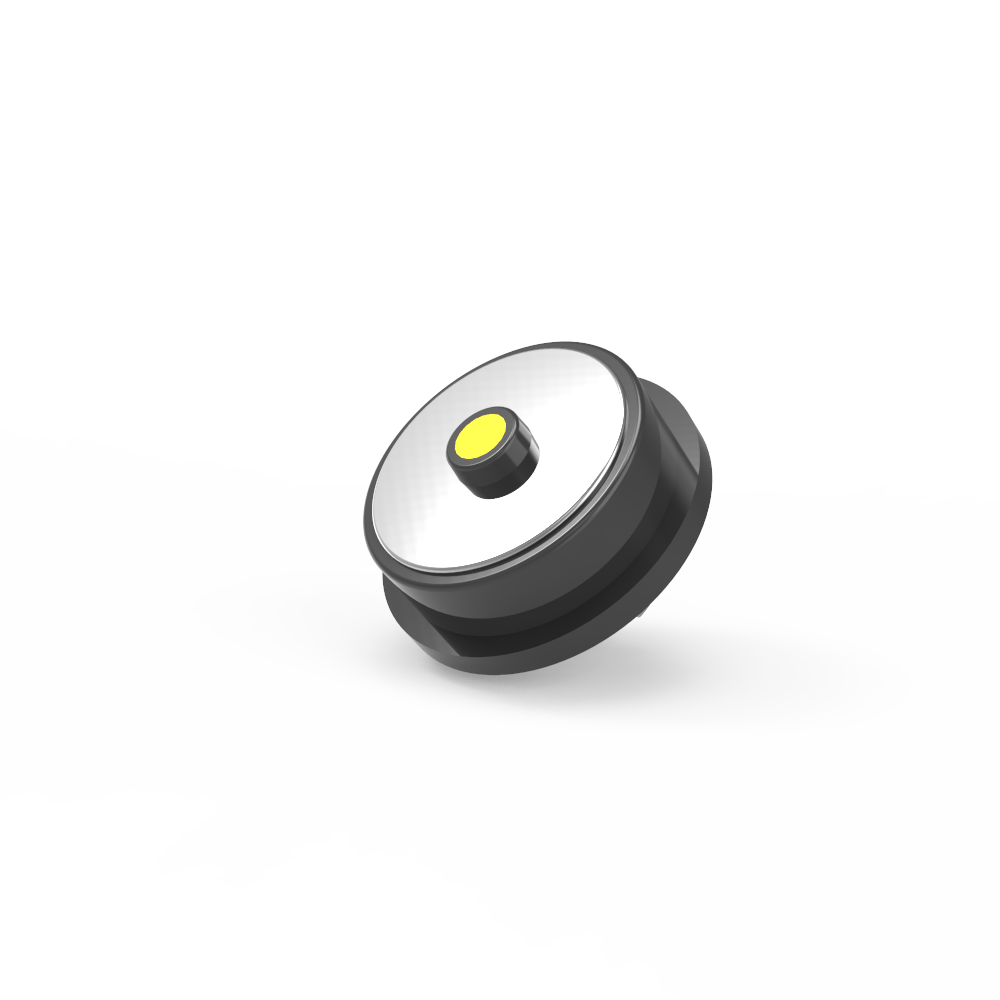

اتصال مغناطیسی زنانه:

مواد:
PINr:C6801 بدون سرب، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni؛
محفظه: سیاه HTN+30%GF UL94 V-0 ؛
پوسته: بدون سرب C6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ:12.0 ولت
جریان:3.0A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
... محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

توجه:
1آهنربا از ماده NdFeB استفاده می کند، می تواند نیروی مغناطیسی را برای همیشه حفظ کند (به جز دمای بالا، شکسته، اتصال قطب یکسان)

2. آهنربا وجود دارد تداخل میدان مغناطیسی

3.مي تونه محافظت از قطع کوتاه رو طراحی کنه

اتصالات مغناطیسی چگونه کار می کنند؟

. هر دو طرف مغناطيسي به هم متصل مي شوند وقتي که به هم نزديک شوند
. چراغ پشت پلاگ نشان می دهد که برق در حال جریان است
.وقتی که دو طرف از هم جدا بشن جریان برق فوراً متوقف میشه
. آنها از مدار کوتاه جلوگیری می کنند به عنوان کانکتورها یکدیگر را دفع می کنند، و اگر آنها را جذب آن را در قسمت های عایق (به عنوان هر دو کانکتور آزاد قطب مغناطیسی یکسان)

پارامتر کانکتورهای کابل مغناطیسی دایره ای 2Pin:

نقشه فنی اتصال کابل مغناطیسی دو پین

نقشه فنی اتصال کننده مغناطیسی زنانه دایره ای 2Pin

بازطرح pcb توصیه شده

مزیت های کانکتور مغناطیسی:

1تجربه کاربری بدون تلاش

.جذب اتوماتیک: به راحتی با یک عمل ساده "اسنپ" متصل می شود.

.ایمنی ضد سقوط: به وضوح تحت فشار جدا می شود (به عنوان مثال ، به کابل ضربه می زند) ، محافظت از دستگاه ها از آسیب.

2دوام خارق العاده

.طول عمر چرخه بالا: برای 100،000 ~ 200،000 چرخه اتصال / قطع ارتباط ٪ بسیار بیشتر از کانکتورهای استاندارد.

.طراحی محکم: ساختار محکم در برابر استرس های فیزیکی و استفاده مکرر مقاومت می کند.

3مقاومت زیست محیطی

.IPX8 ضد آب: پورت سمت دستگاه (زنان) در برابر غرق شدن مقاومت می کند (به نظر می رسد برای پوشیدنی ها، تجهیزات پزشکی، دستگاه های بیرونی مناسب است).

.مقاومت در برابر گرد و غبار: طراحی مهر و موم شده از ورود ذرات جلوگیری می کند.

4.توليد قدرت با کارايي بالا

.پشتیبانی از شارژ سریع: جریان های 5A10A را مدیریت می کند و امکان شارژ سریع دستگاه های پر انرژی را فراهم می کند.

.مقاومت کم: برای انتقال جریان بالا با حداقل از دست دادن انرژی بهینه شده است.

5انعطاف پذیری طراحی

.زیبایی شناسی قابل تنظیم: شکل، رنگ و نام تجاری متناسب با دستگاه های میزبان (به عنوان مثال، پوشیدنی ها، ابزار IoT).

.سازگاری فاکتور فرم: می تواند برای پروفایل های بسیار نازک یا محفظه های تخصصی طراحی شود.

6.حفاظت بیشتر

.ضد شورت سرک: محافظت داخلی در برابر شورت سرک تصادفی در هنگام اتصال / اشتباه تنظیم.

.قطب پذیری ضد کلاهبرداری: طراحی فیزیکی از قرار دادن نادرست جلوگیری می کند (حفظ قطب پذیری معکوس).

7.توانايي سيگنال پیشرفته

.اطلاعات با سرعت بالا: از USB 2 پشتیبانی می کند.0، HDMI 13، سیگنال های صوتی و تصویری ‬ جایگزین کردن پورت های سنتی بدون به خطر انداختن عملکرد.

.یکپارچگی سیگنال: انتقال ثابت برای ویدئو / صوتی را حتی با قطع مکرر حفظ می کند.

زمینه های کاربرد محصول عبارتند از:

1دستگاه های پوشیدنی (ساعت های هوشمند، مکان شناس حیوانات خانگی، دستبند هوشمند) شارژ/کابل
2لپ تاپ، تبلت PC، PDA، ترمینال داده های دستی؛
3تجهیزات پزشکی، دستگاه های بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی، تجهیزات اتوماسیون و صنعتی؛
4هواپیمایی، فضا، ارتباطات نظامی و الکترونیک نظامی
5ماشین آلات، تجهیزات ناوبری، تست و اندازه گیری خودرو
