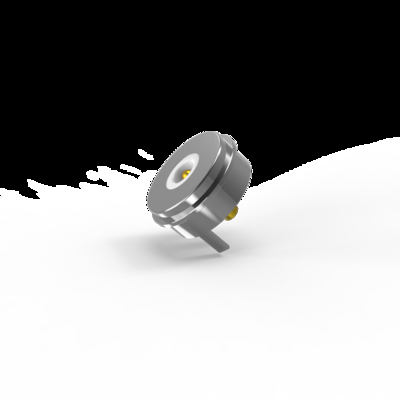

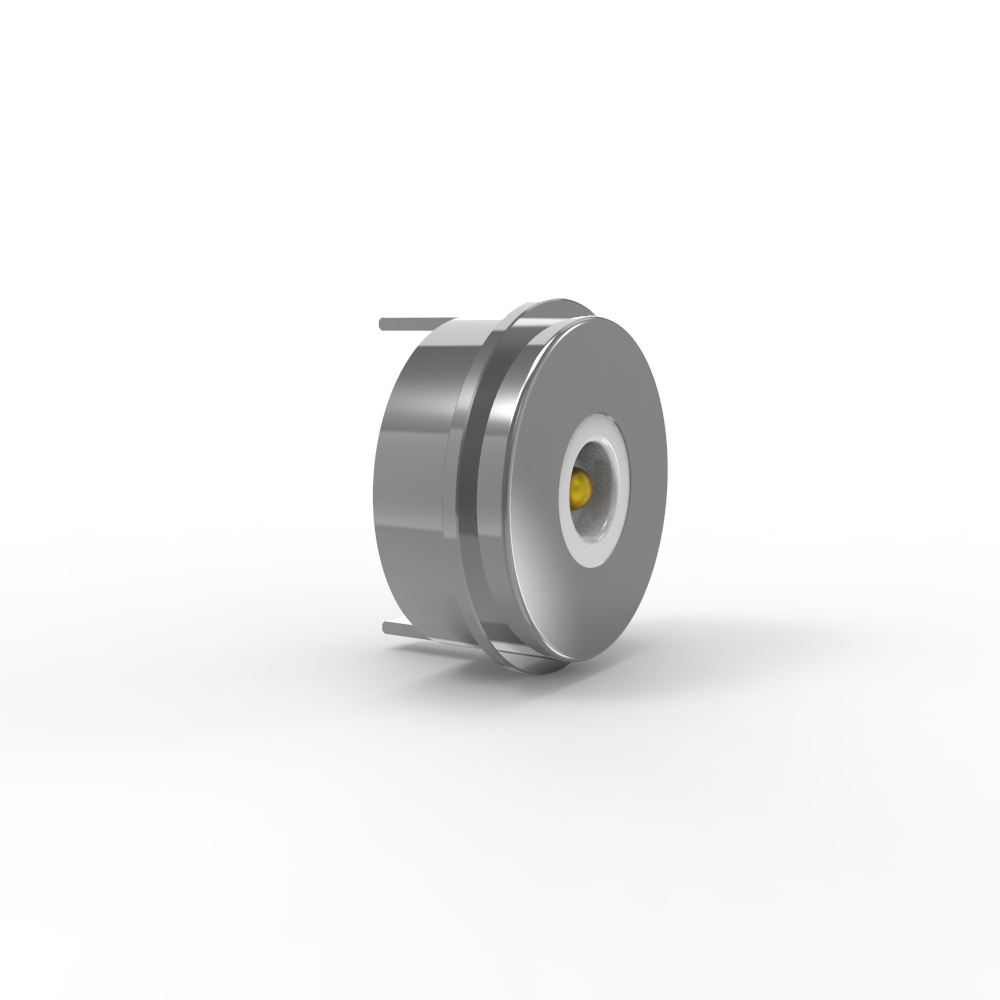

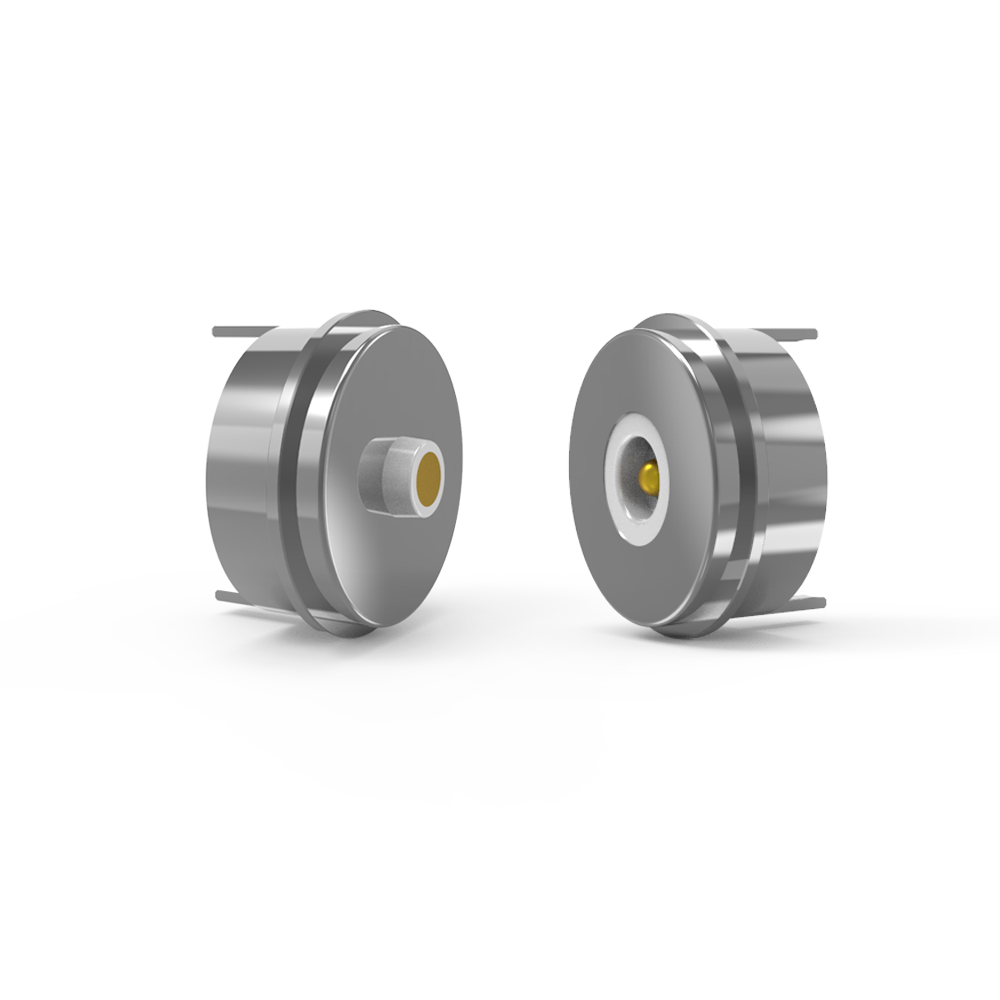

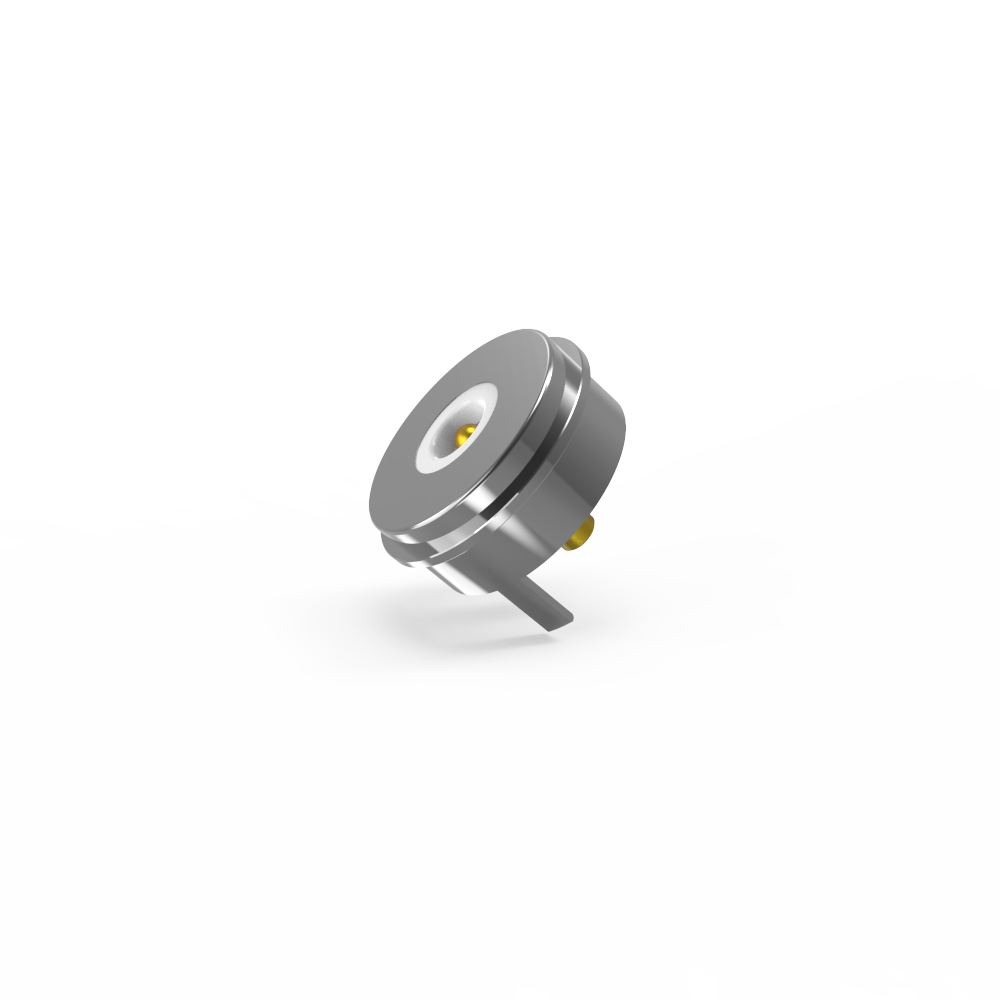

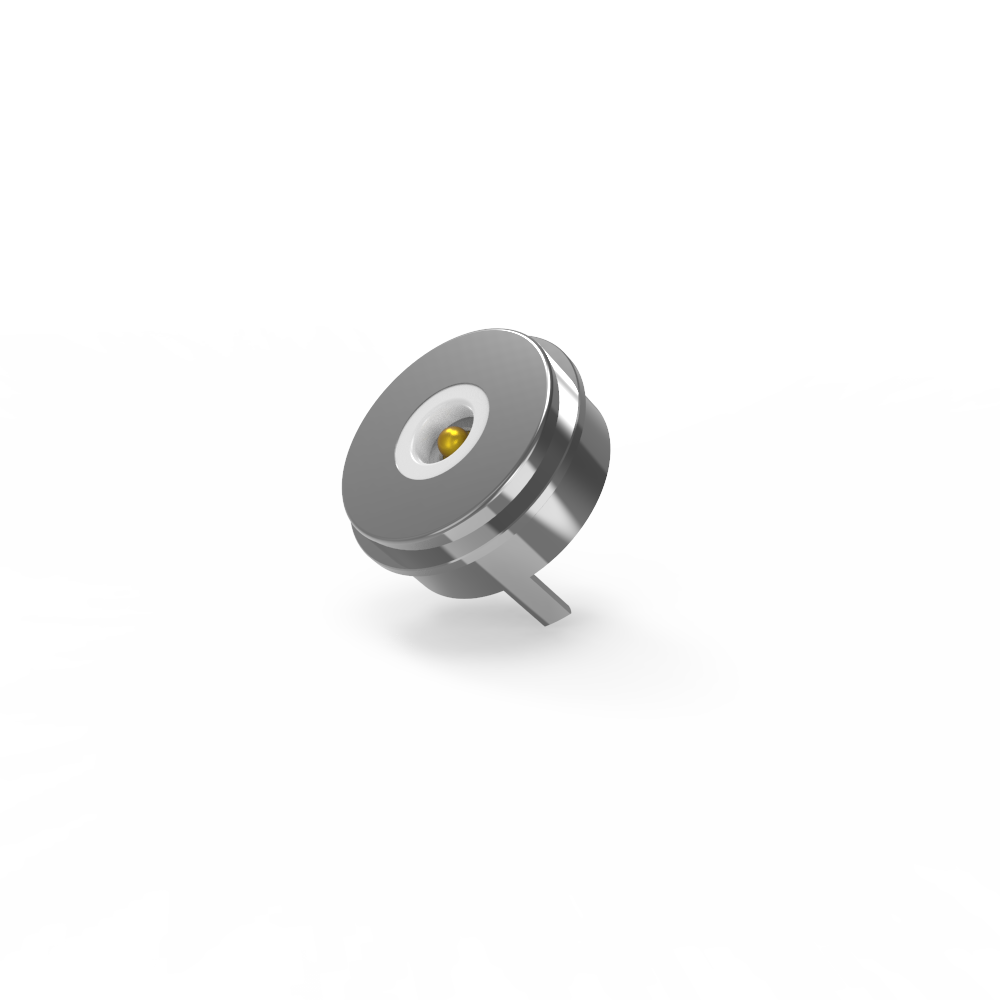

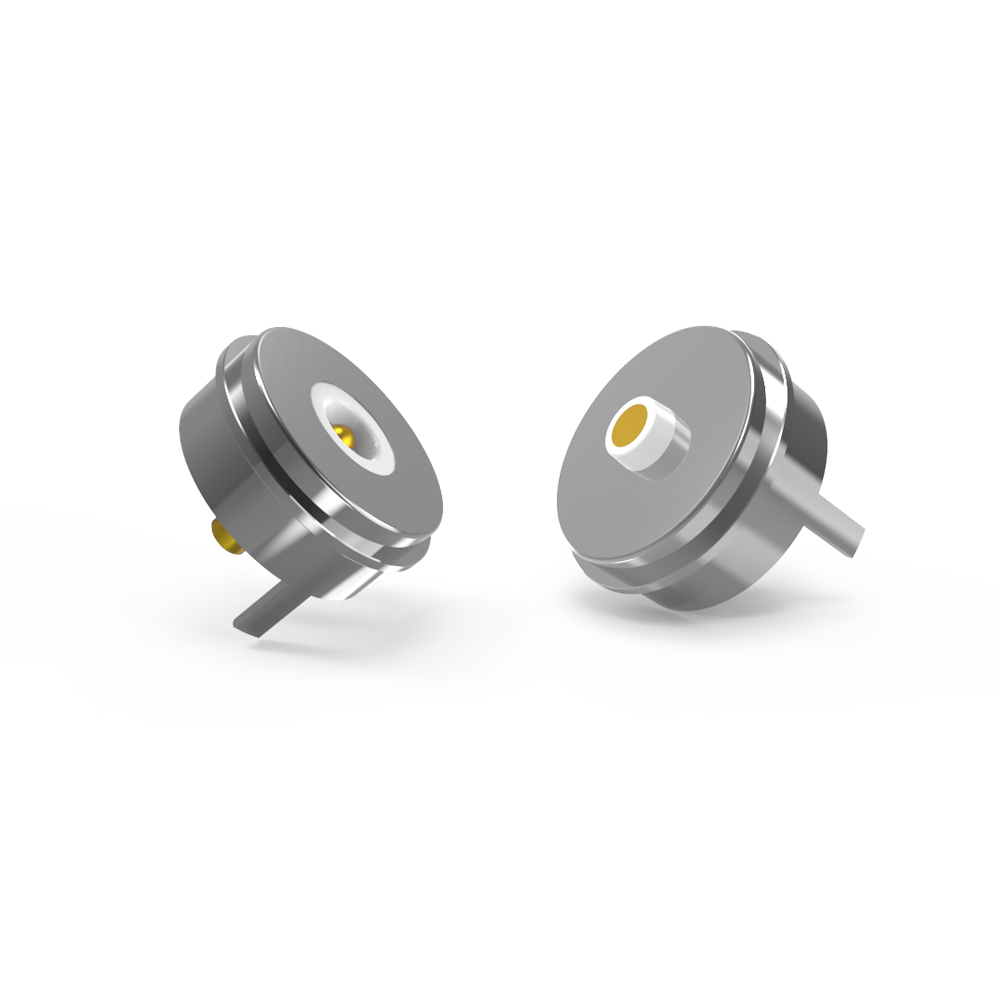

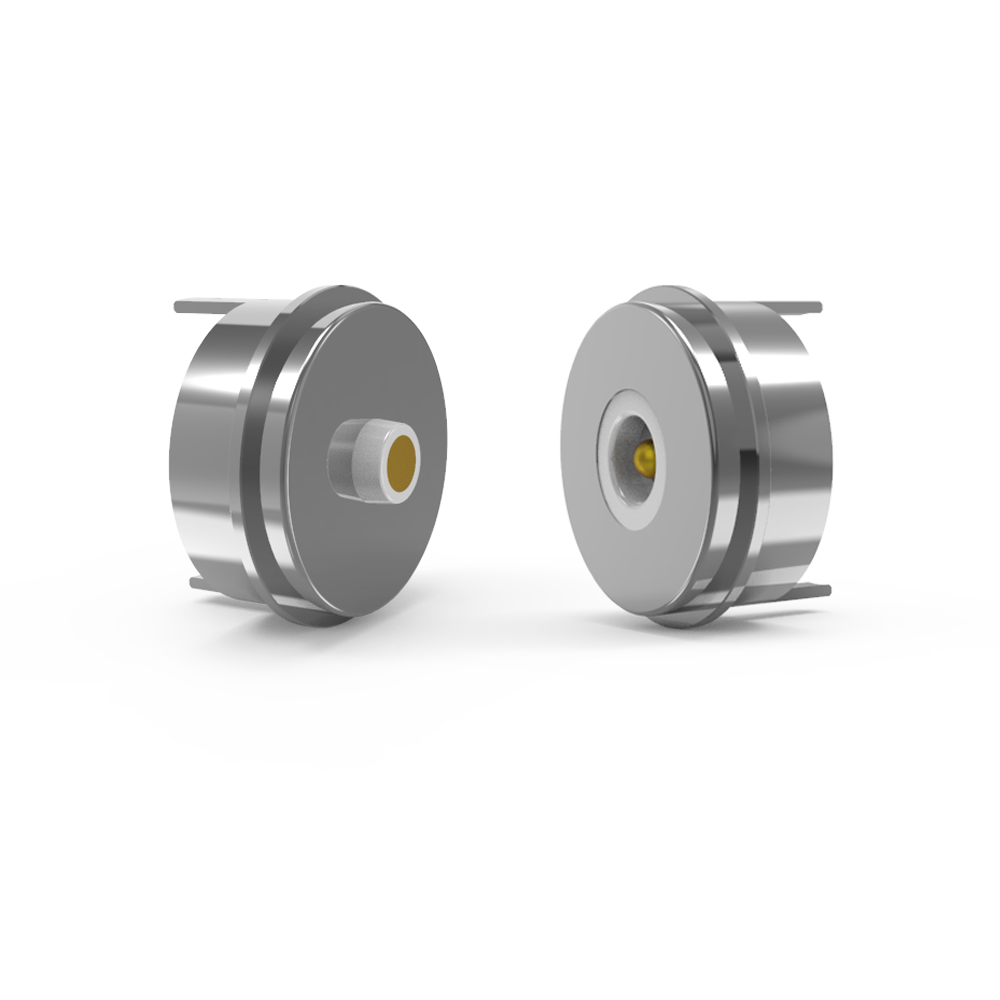

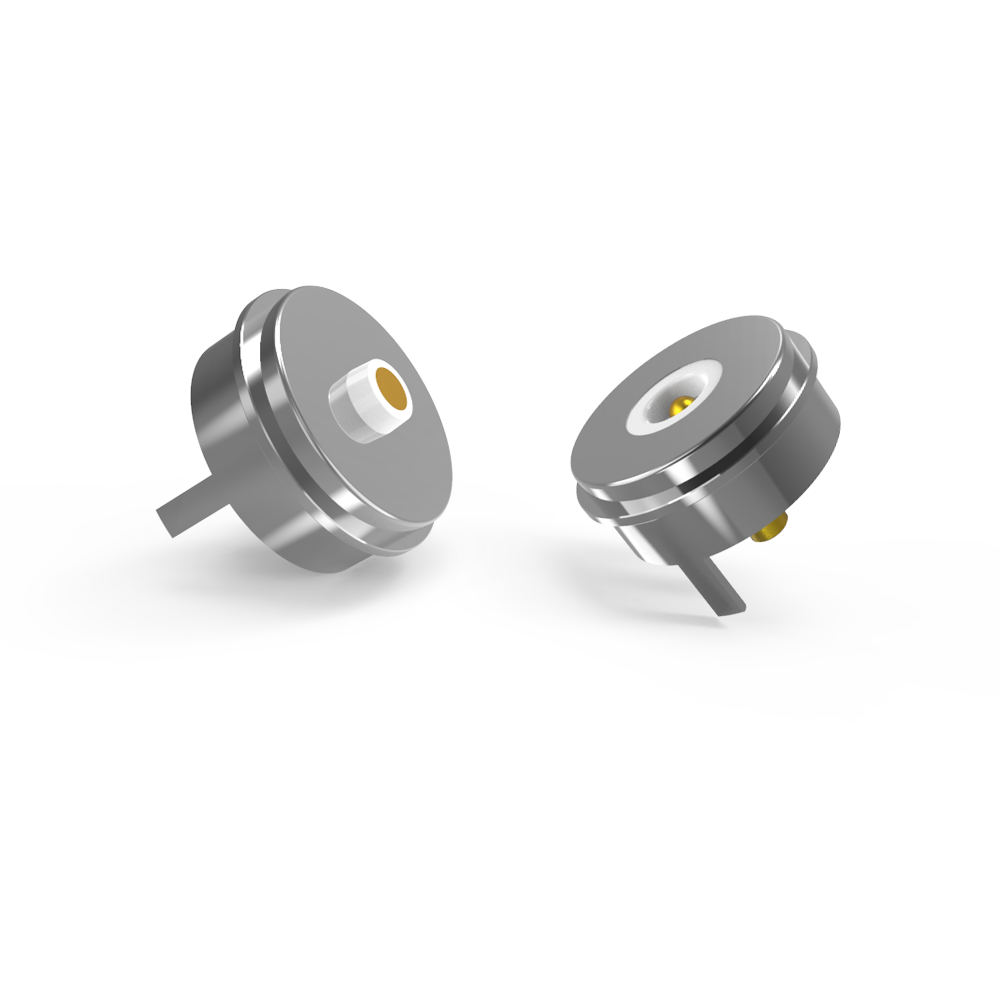

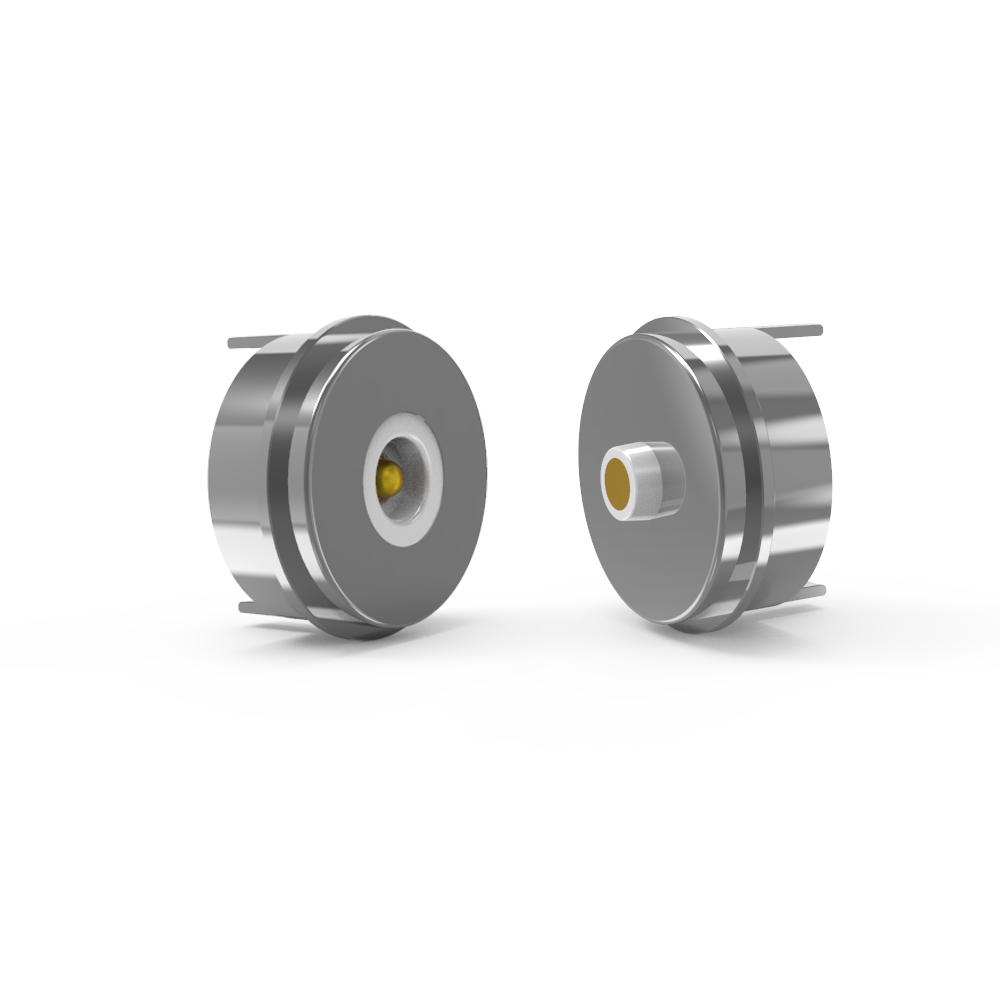

کانکتور مغناطیسی 10 میلی متری مرد و زن 12 ولت 5A کانکتور برق مغناطیسی
UPE طراحی حرفه ای و تولید کانکتور مغناطیسی، کانکتور کابل مغناطیسی برای مشتری.
شما فقط بايد شناسنامه و توصيف محصولات خود را به ما ارسال کنيدسپس مهندس ما به شما پیشنهاد می دهد و ما همچنین می تواند به شما کمک کند تا به پایان طراحی محصولات خود را، یا اگر نیاز داشتید UPE آن را برای شما طراحی می کند.
قطعه اتصال مغناطیسی نر
مواد:
پلنگر:C6801 بدون سرب، پوشش 5U "Min Au بیش از 60 ~ 100U"Ni؛
بشکه: C6801 بدون سرب، پوشش 5U"Min Au بیش از 60 ~ 100U"Ni؛
بهار:SUS 304 پوشش 1U"Au؛
محفظه: سفید LCP+30%GF UL94 V-0
پوسته: بدون سرب C6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
...ميكانيك:
نیروی بهار: 80g±20g، در 1.0mm ضربه کاری.
قشر کامل:1.۲ میلیمتر
عمر مکانیکی: 50000 چرخه دقیقه.
برق:
ولتاژ:12.0 ولت
جریان:5.0 آ
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
.. و ابعاد بازرسی کلیدی
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

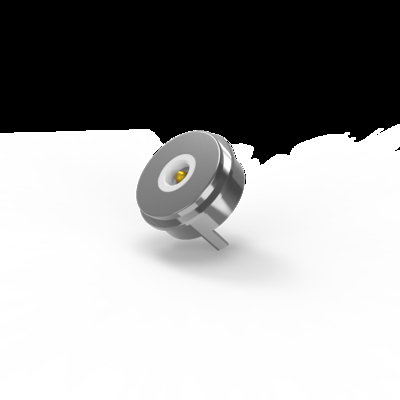

قطعه اتصال مغناطیسی زنانه
مواد:
PIN:C6801 بدون سرب ، پوشش 5U"Min Au بیش از 60 ~ 100U"Ni؛
محفظه: سفید LCP+30%GF UL94 V-0
پوسته: بدون سربC6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ:12.0 ولت
جریان:5.0 آ
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
... و ابعاد بازرسی کلیدی
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن
پارامتر کانکتورهای مغناطیسی ثابت:
|
نام
|
کانکتور مغناطیسی دایره ای
|
|
نوع
|
مرد/زن
|
|
پین
|
2پين
|
|
قطر
|
10.0mm
|
|
رنگ
|
سفید
|
|
پنگ پگو
|
برنج C6801 پوشش Au 0.125um
|
|
قطعات چرخش
|
مس C6801 پوشش نی
|
|
مسکن
|
LCP سفید + 30%GF UL94 V-0؛
|
|
نیروی بهار
|
80g±2ساعت یک0-ممنون.
|
|
قشر کامل
|
1.2 میلی متر
|
|
عمر مکانیکی
|
50000 چرخه دقیقه
|
|
جریان
|
3.0مکس
|
|
ولتاژ
|
12 ولت DC
|
|
مقاومت تماس
|
5حداکثر 0mΩ (PIN)
|
|
دمای کار
|
-25°C تا +80°C
|
|
آزمایش اسپری نمک
|
24 ساعته
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
نقشه فنی اتصال کننده مغناطیسی مرد دایره ای
طرح فنی اتصال کننده مغناطیسی زنانه دایره ای
طرح PCB:
مزیت های کانکتور مغناطیسی:
● طراحی انسانی از تجربه اتصال جذب خودکار
● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.
●مدت عمر: تا 100،000-200،000 چرخه
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.
● زمان شارژ سریع: طرح کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛
●ظاهر کانکتور مغناطیسی می تواند مطابق با طراحی دستگاه کاربرد مشتری مطابقت داشته باشد.
●طراحی ساختاری ضد مدار کوتاه محصول و ضد اشتباه؛
●انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند انتقال سیگنال ویدیو و صوتی USB2.0 HDMI 1.3 سنتی را جایگزین کند
●اتصال دهنده های زنانه صرفه جویی در فضا و آداپتورهای PCB می توانند به اتصال های نوع pogo و SMT DIP وصل شوند
●درجه مقاومت بسیار عالی در برابر خوردگی (48H-120H) الزامات استفاده در محیط های خشن را برآورده می کند
●رابط های قابل گسترش عالی، که می توانند (سیگنال قدرت، ویدیو صوتی، جک، و غیره) را اجرا کنند
●زمان توسعه کوتاه است، هزینه ساخت قالب کم است و برای سفارشی سازی مناسب است
استفاده از محصولات کانکتور مغناطیسی:
