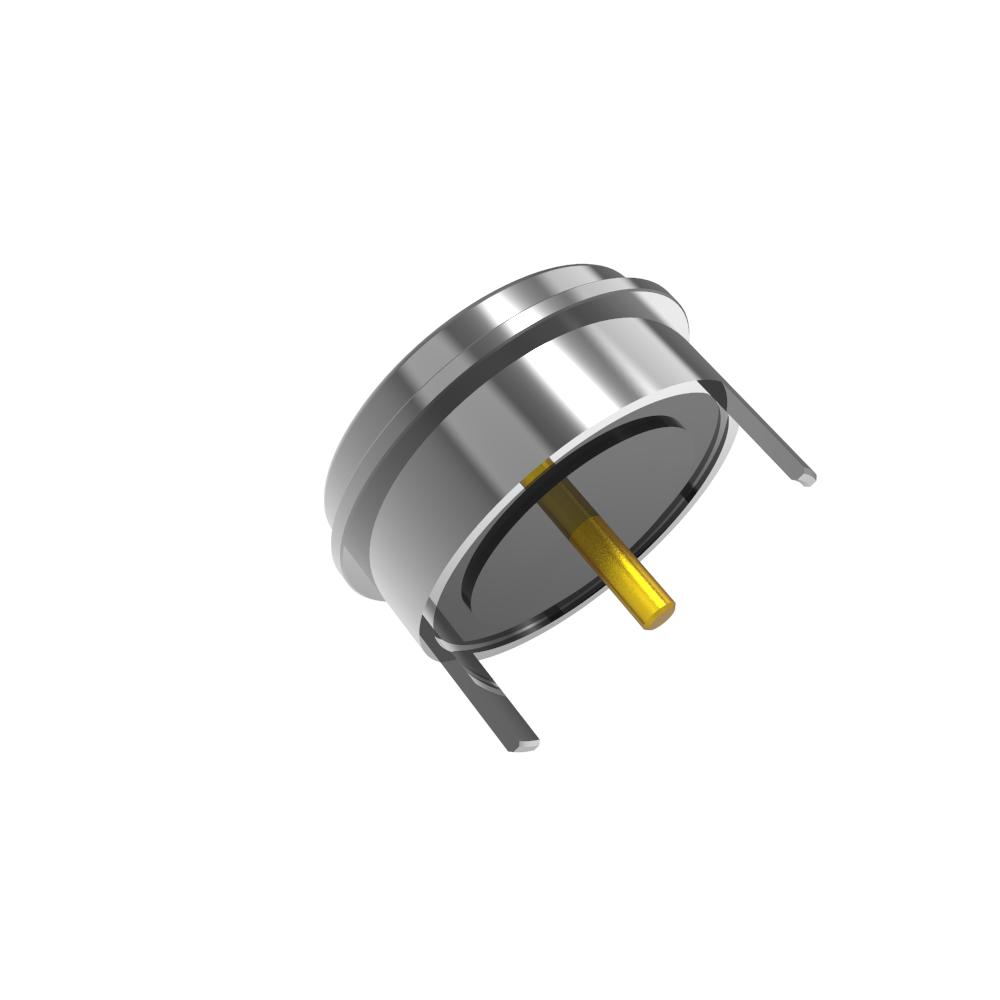

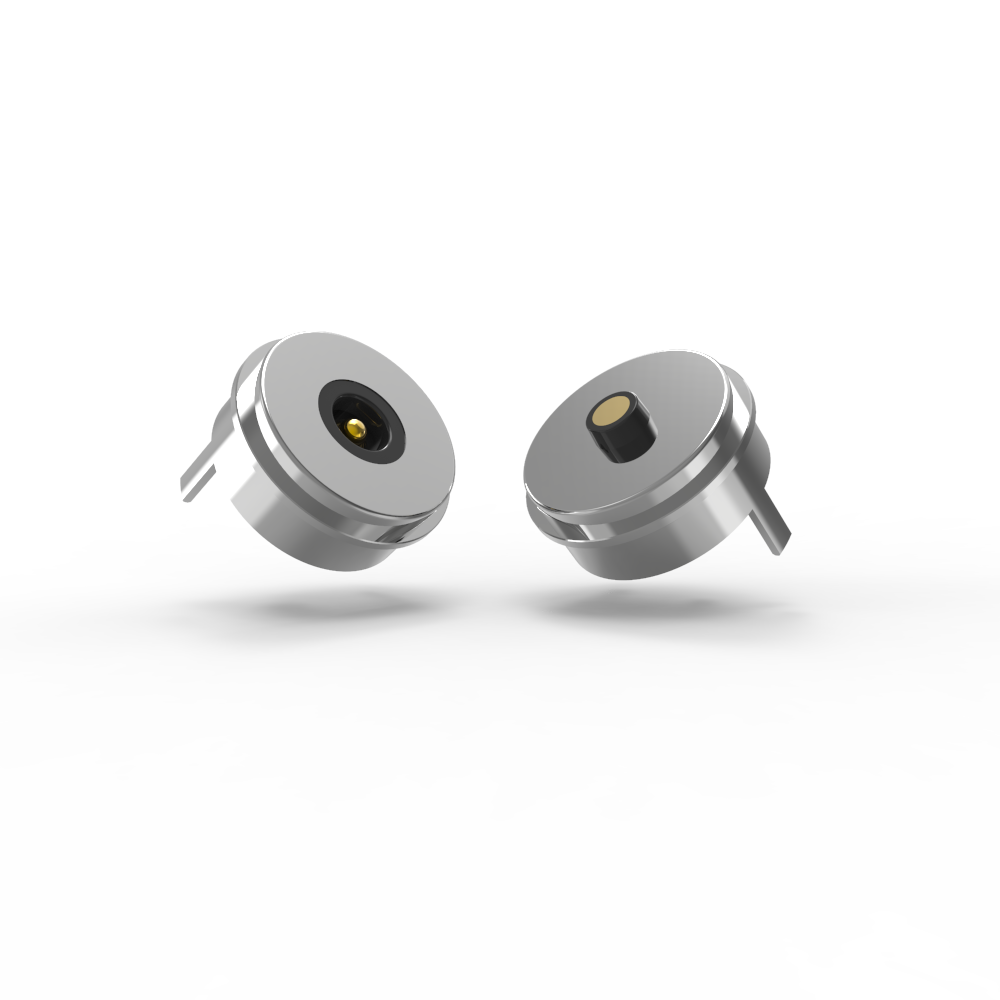

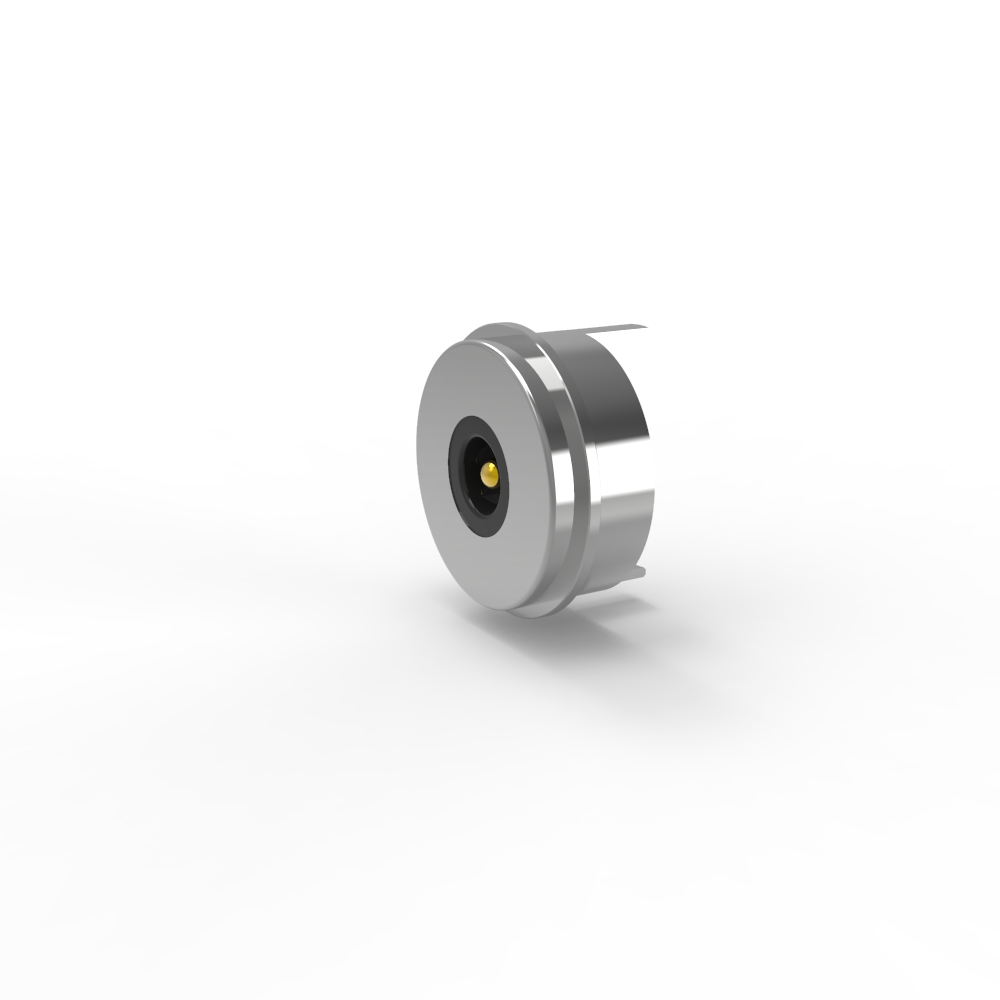

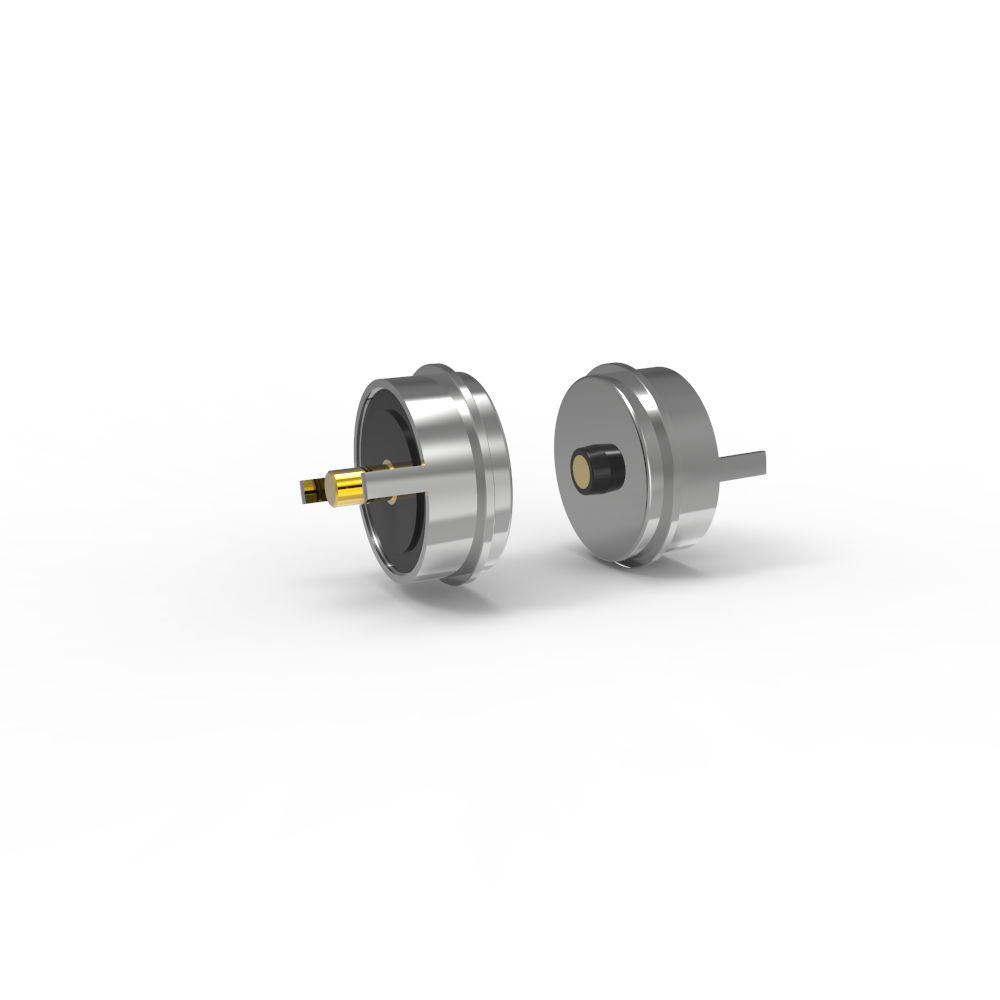

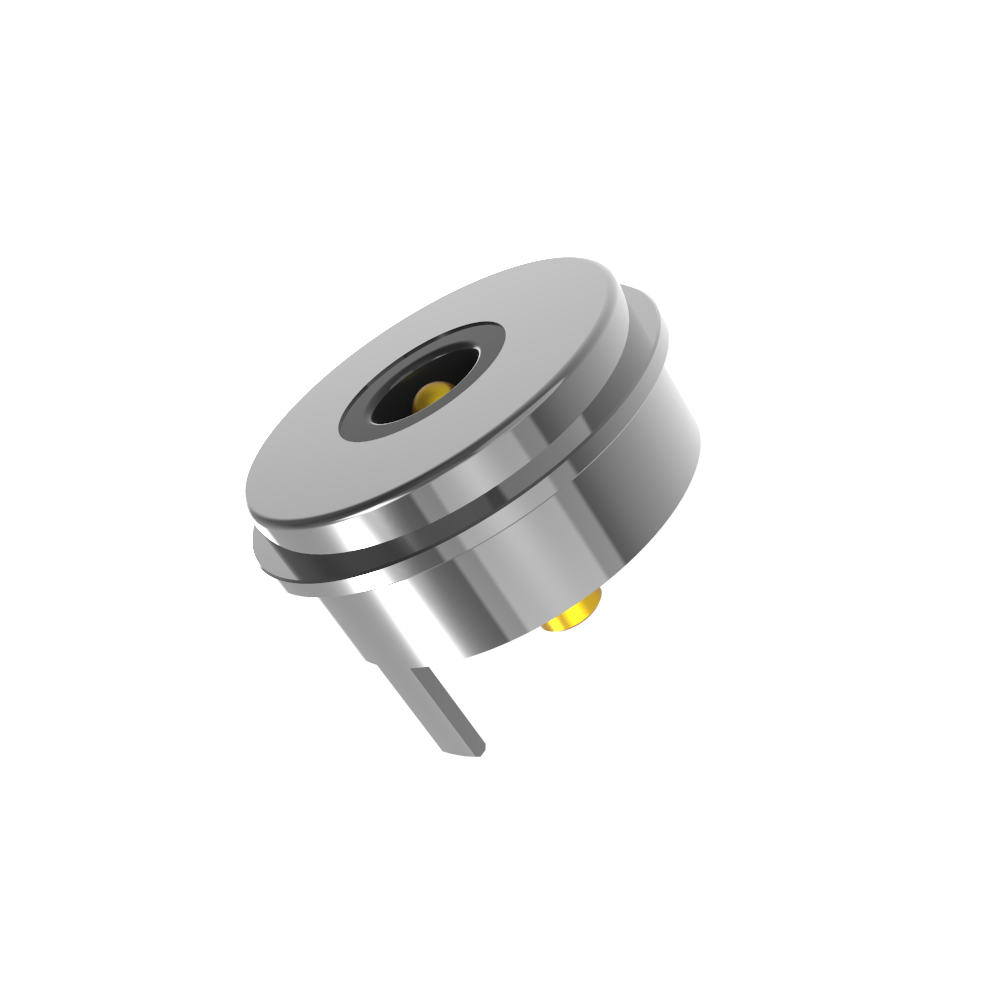

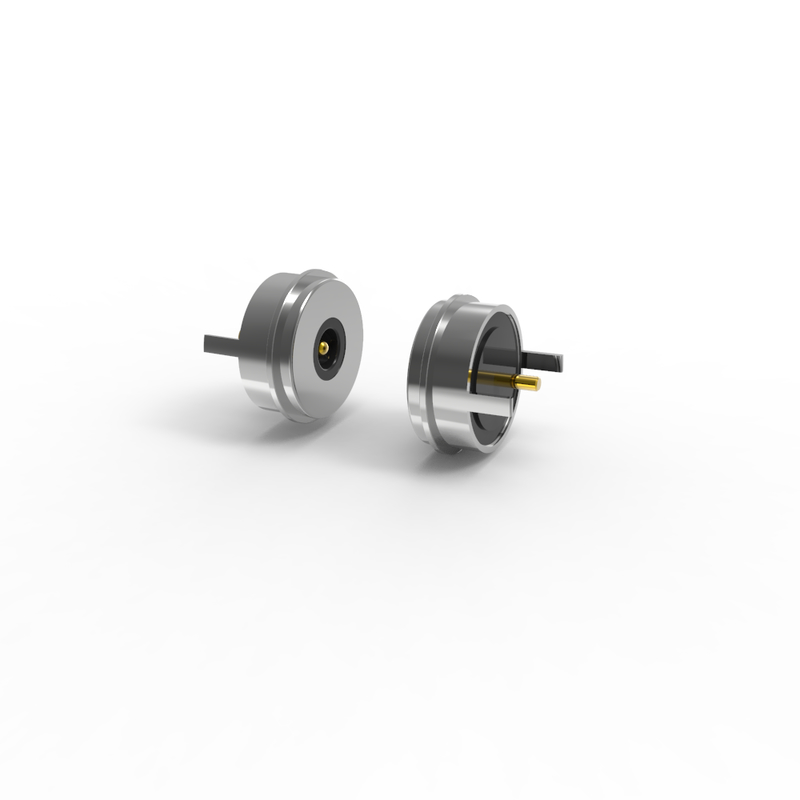

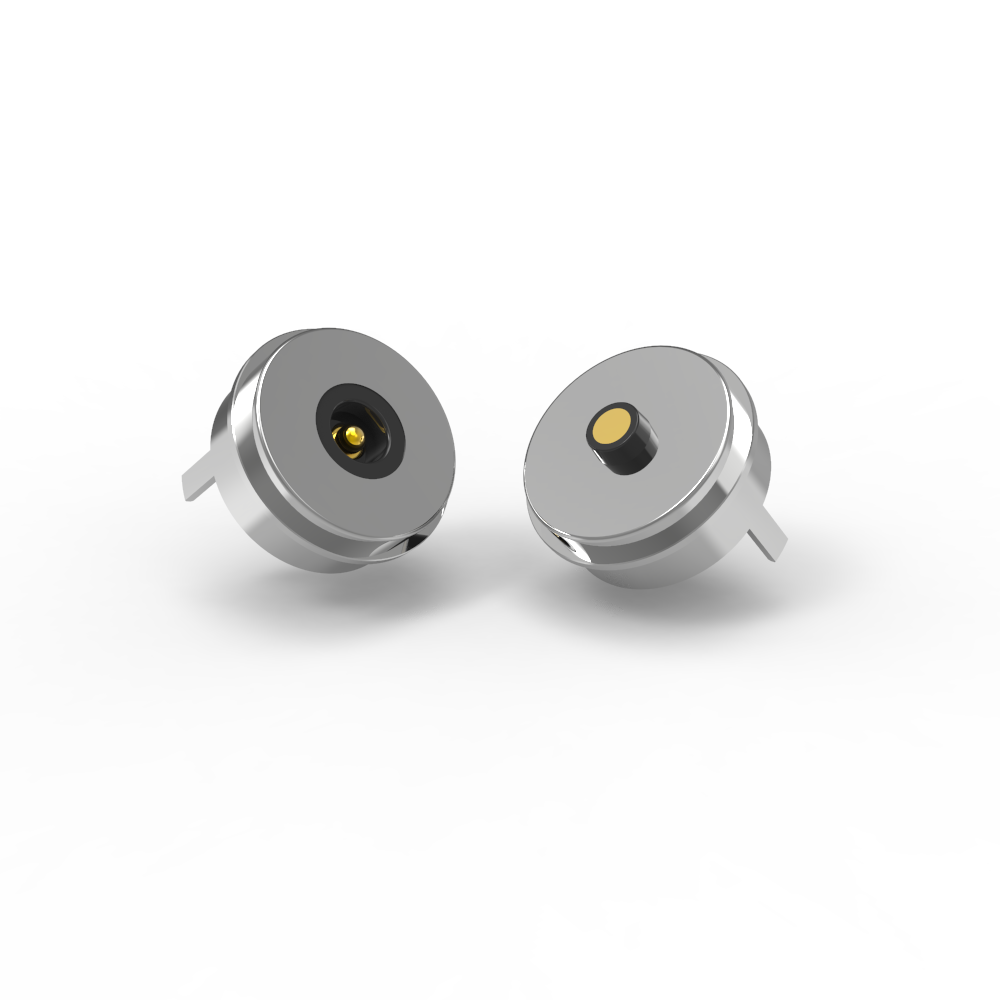

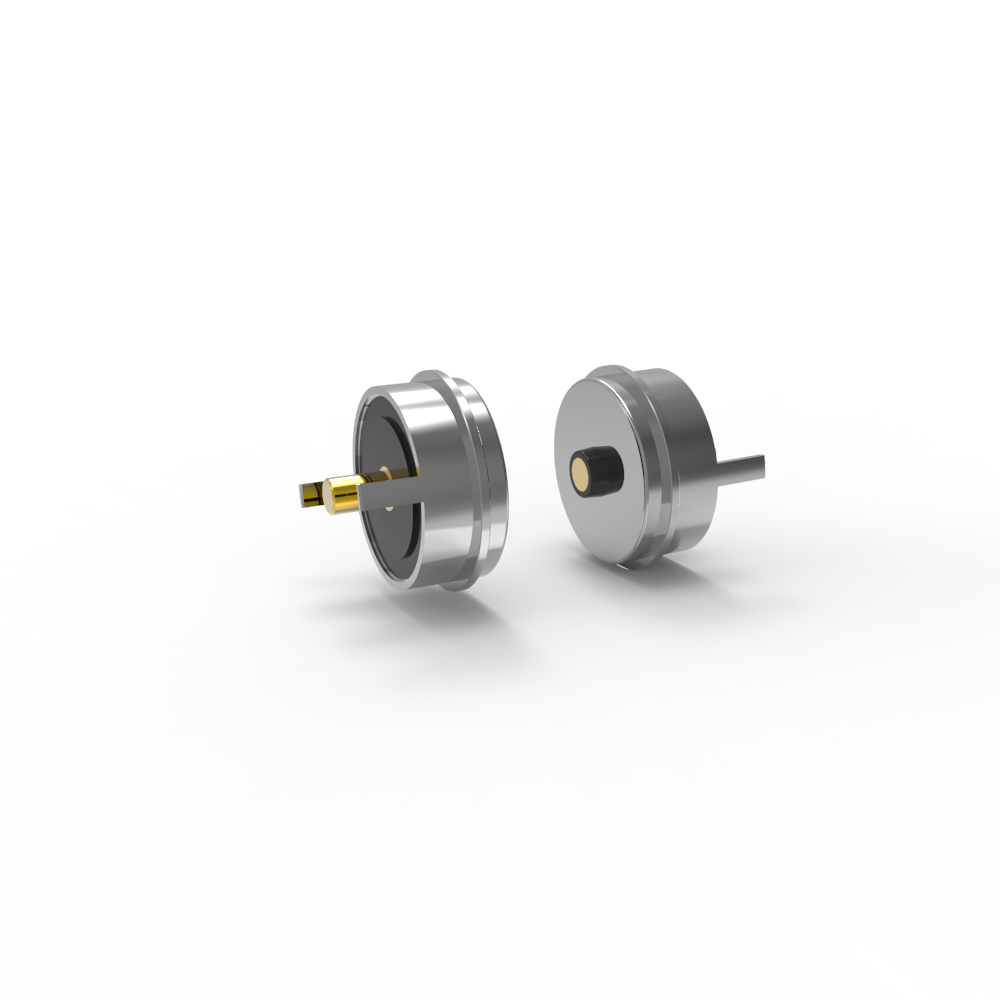

دایان 10.0mm مرد و زن 2pin دور کانکتور پیگو پن مغناطیسی با جریان 5A

کانکتور پین پگو مغناطیسی گرد 10.0 میلی متری نر و ماده 2 پین با جریان 5 آمپر.

UPE یک تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.

ما طراحان حرفه ای خود را داریم تا نیازهای شما را برآورده کنند و خدمات سفارشی سازی کانکتور مغناطیسی را ارائه دهند. محصولات و راه حل های مختلف کانکتور پین پگو مغناطیسی را می توان با توجه به نیازهای مختلف مشتری طراحی کرد.

تمام مواد کانکتور مغناطیسی با الزامات RoHS و REACH مطابقت دارد.

تمام کانکتورهای مغناطیسی 100٪ تست مدار کوتاه و باز را پشت سر گذاشته اند.

بخش کانکتور مغناطیسی نر

...مواد:

پیستون: بدون سرب C6801، آبکاری 5U" حداقل Au روی 60~100U"Ni;
بشکه: بدون سرب C6801، آبکاری 5U" حداقل Au روی 60~100U"Ni;
فنر: SUS 304 آبکاری 1U"Au;
محفظه: مشکی HTN+30%GF UL94 V-0;
پوسته: بدون سرب C6801 آبکاری Ni;
آهنربا: NdFeB N52 آبکاری Ni
...مکانیکی:
نیروی فنر: 80 گرم و 20 گرم، در کورس کاری 1.0 میلی متر.
کورس کامل: 1.2 میلی متر.
عمر مکانیکی: حداقل 50000 سیکل.
...الکتریکی:
ولتاژ: 12.0 ولت.
جریان: 5.0 آمپر.
مقاومت تماس: حداکثر 50mΩ (PIN).
100٪ تست باز و کوتاه.
...محصول مطابق با ROHS یا REACH.
...تست اسپری نمک: 48H.
...& ابعاد بازرسی کلیدی.
… شرح کاربرد محصول (محدود به موارد زیر نیست):
1. تخته PCB جوشکاری پلاگین;
2. شکل دادن و کپسوله کردن پس از جوشکاری سیم ها;
3. یک ترمینال انتقال از آن برد PCB را می توان اضافه کرد;
4. قالب گیری تزریق قالب قابل جاسازی;
5. سیم ها را می توان مستقیماً متصل کرد.

بخش کانکتور مغناطیسی ماده

...مواد:
PIN: بدون سرب C6801، آبکاری 5U" حداقل Au روی 60~100U"Ni;
محفظه: مشکی HTN+30%GF UL94 V-0;
پوسته: بدون سرب C6801 آبکاری Ni;
آهنربا: NdFeB N52 آبکاری Ni
....الکتریکی:
ولتاژ: 12.0 ولت.
جریان: 5.0 آمپر.
مقاومت تماس: حداکثر 50mΩ (PIN).
100٪ تست باز و کوتاه.
...محصول مطابق با ROHS یا REACH.
...تست اسپری نمک: 48H.
...& ابعاد بازرسی کلیدی.
… شرح کاربرد محصول (محدود به موارد زیر نیست):
1. تخته PCB جوشکاری پلاگین;
2. شکل دادن و کپسوله کردن پس از جوشکاری سیم ها;
3. یک ترمینال انتقال از آن برد PCB را می توان اضافه کرد;
4. قالب گیری تزریق قالب قابل جاسازی;
5. سیم ها را می توان مستقیماً متصل کرد.

پارامترهای کانکتور مغناطیسی DC:

نقشه فنی کانکتور مغناطیسی نر دایره ای

نقشه فنی کانکتور مغناطیسی ماده دایره ای

طرح PCB:

مزایای کانکتور مغناطیسی:

طراحی ●Humanize از تجربه اتصال جذب خودکار;

● ضد سقوط انسانی: جدا کردن آن از رابط شارژ آسان است و جدا کردن دستگاه آسان نیست;

زمان ●Life: تا 100000-200000 سیکل;

طراحی ضد آب ●Waterproof: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد;

زمان شارژ سریع ●Fast: طراحی کانکتور مغناطیسی 5A-10A انتقال جریان زیاد را تحمل می کند;

ظاهر کانکتور مغناطیسی را می توان با توجه به طراحی دستگاه کاربردی مشتری مطابقت داد;

طراحی ساختار ضد اتصال کوتاه محصول و ضد خطا;

انتقال سیگنال فرکانس بالا را درک کنید، می تواند جایگزین عملکرد USB2.0 HDMI 1.3 انتقال سیگنال ویدئو و صدا سنتی شود

کاربرد محصولات کانکتور مغناطیسی:
