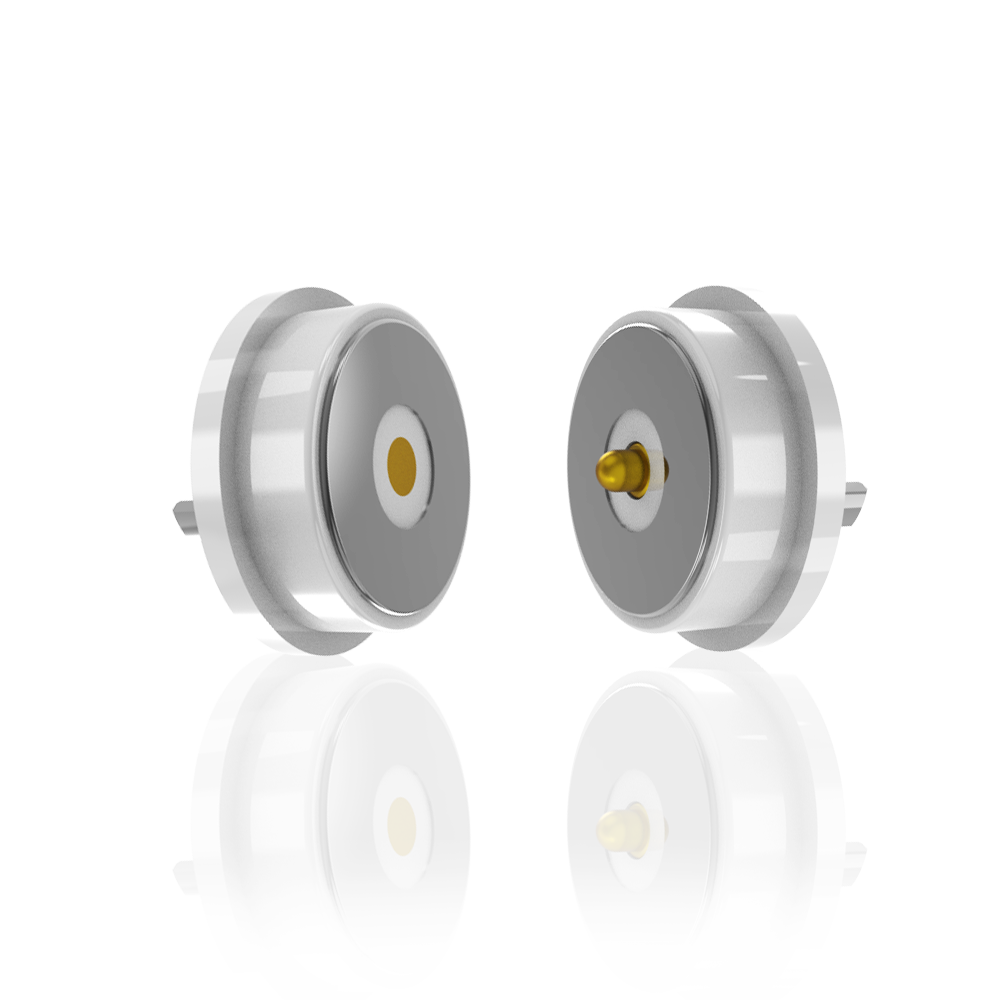

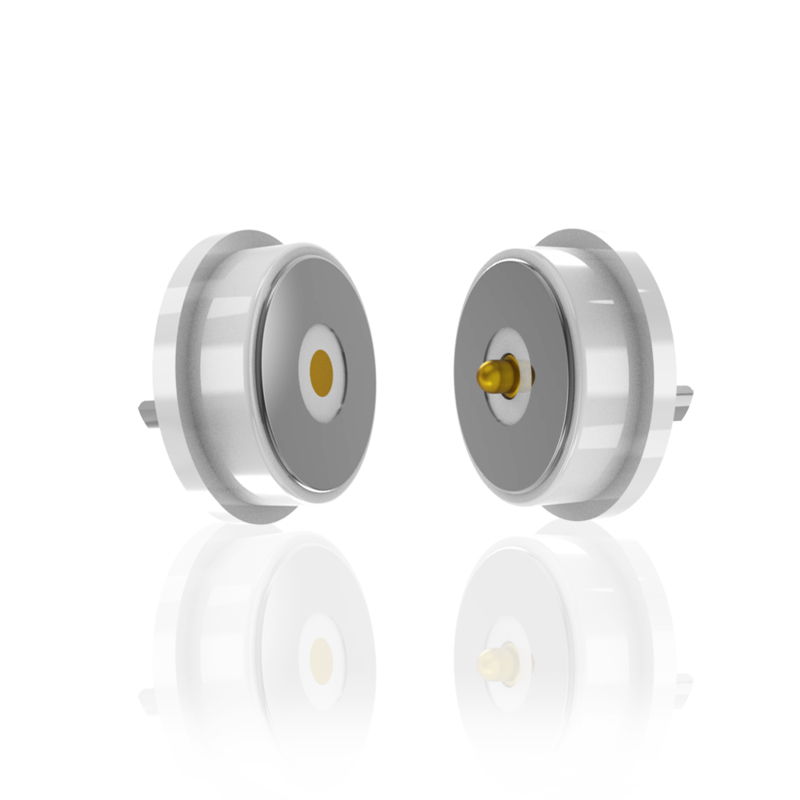

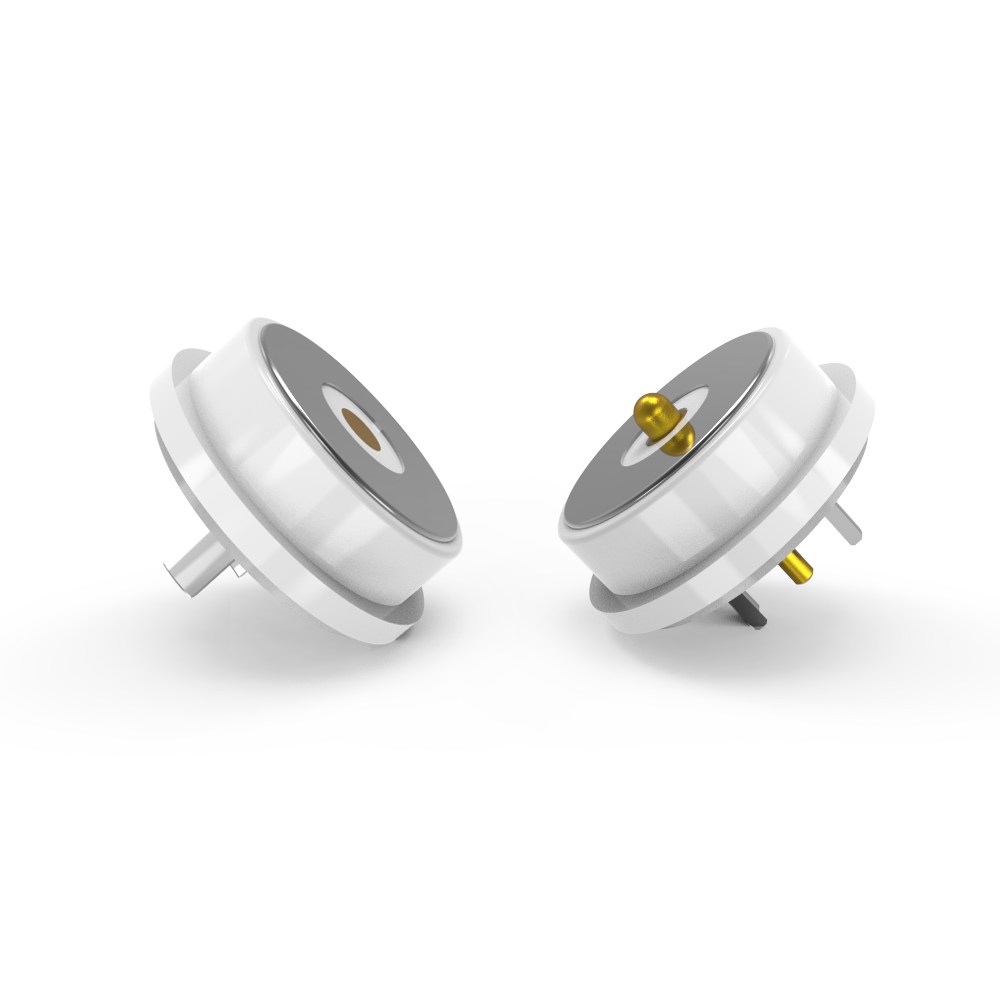

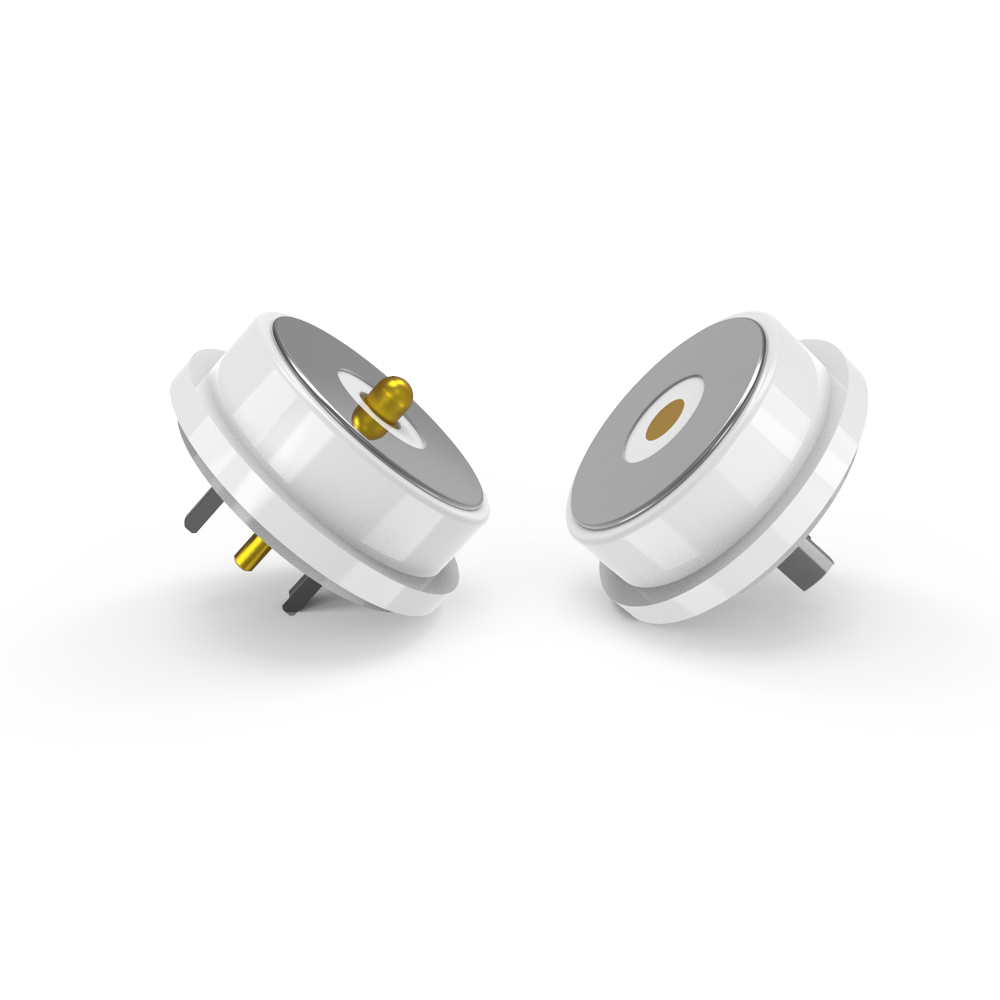

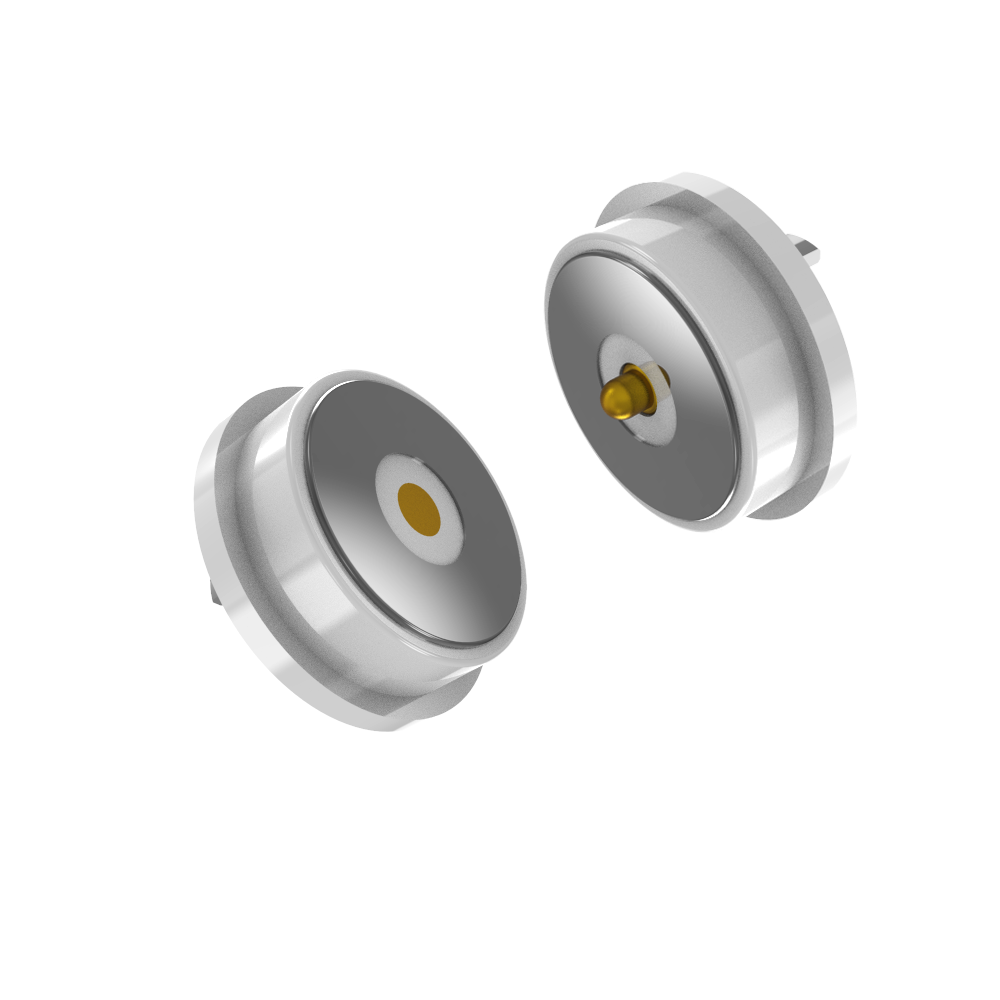

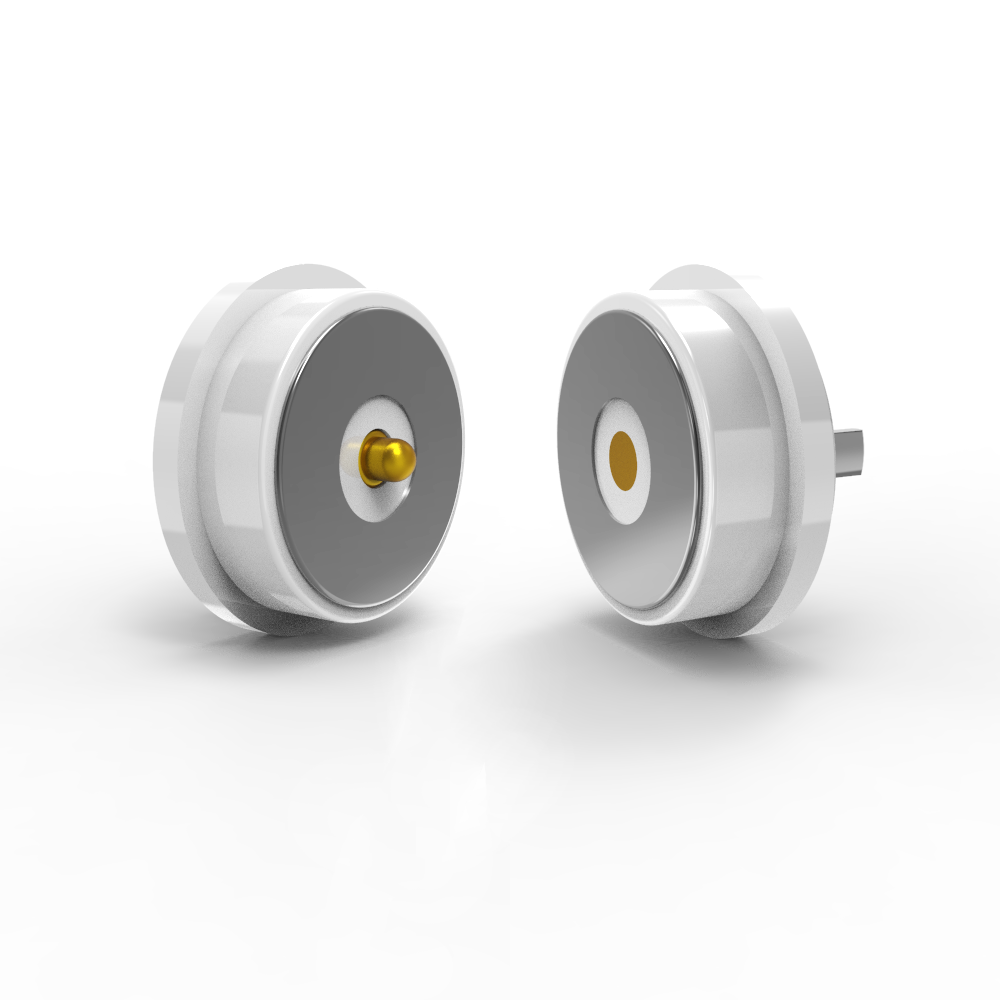

10.0mm دور مرد و زن مغناطیسی اتصال پین pogo برای smart خاموش بند

10.0ميلي متر دور مردي و زني رابط پيگوي مغناطيسي براي بند خاموش هوشمند

UPE طراحی حرفه ای و تولید کانکتور مغناطیسی، کانکتور کابل مغناطیسی برای مشتری.
شما فقط بايد شناسنامه و توصيف محصولات خود را به ما ارسال کنيدسپس مهندس ما به شما پیشنهاد می دهد و ما همچنین می تواند به شما کمک کند تا به پایان طراحی محصولات خود را، یا اگر نیاز داشتید UPE آن را برای شما طراحی می کند.

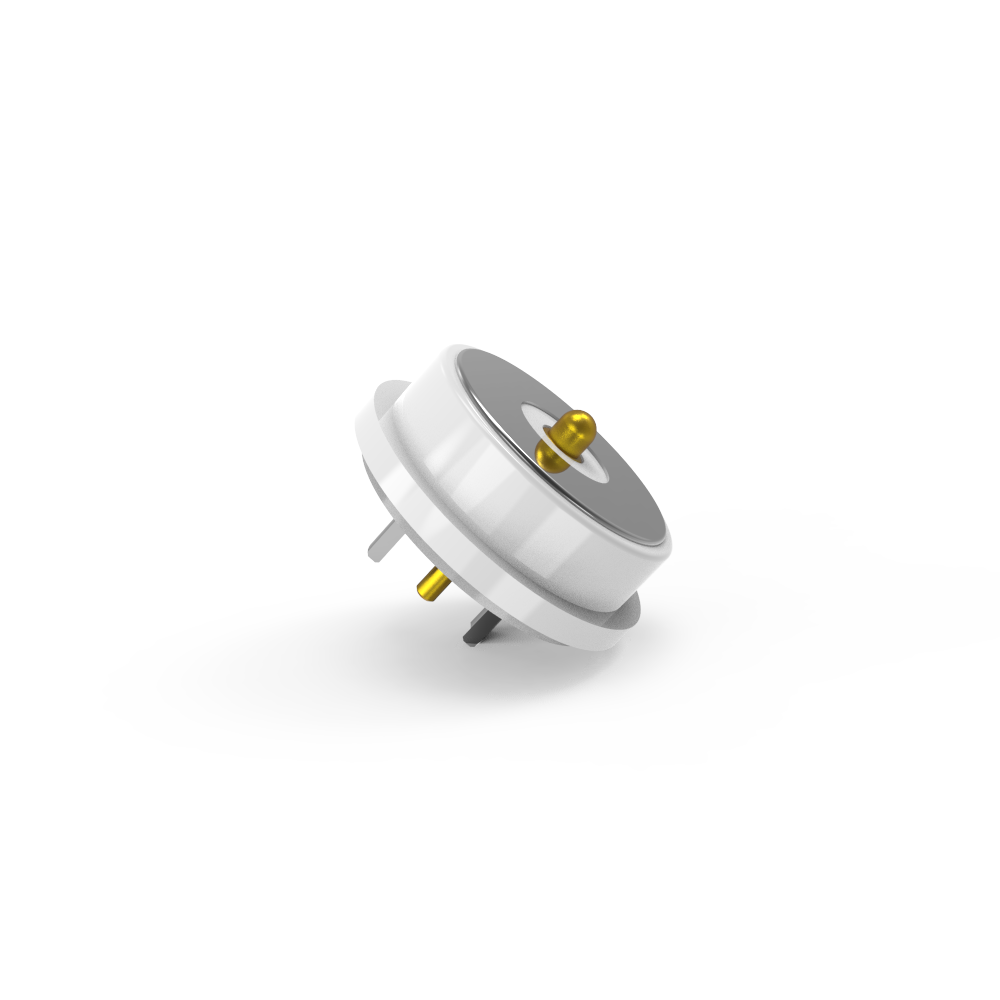

قطعه اتصال مغناطیسی نر

مواد:

پلنگر:C6801 بدون سرب، پوشش 5U "Min Au بیش از 60 ~ 100U"Ni؛
بشکه: C6801 بدون سرب، پوشش 5U"Min Au بیش از 60 ~ 100U"Ni؛
بهار:SUS 304 پوشش 1U"Au؛
محفظه: سفید LCP+30%GF UL94 V-0
پوسته: بدون سرب C6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
...ميكانيك:
نیروی بهار: 70g±20g، در ضربه کاری 1.0mm.
قشر کامل:1.۲ میلیمتر
عمر مکانیکی: 50000 چرخه دقیقه.
برق:
ولتاژ:12.0 ولت
جریان:3.0 آ
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
.. و ابعاد بازرسی کلیدی
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

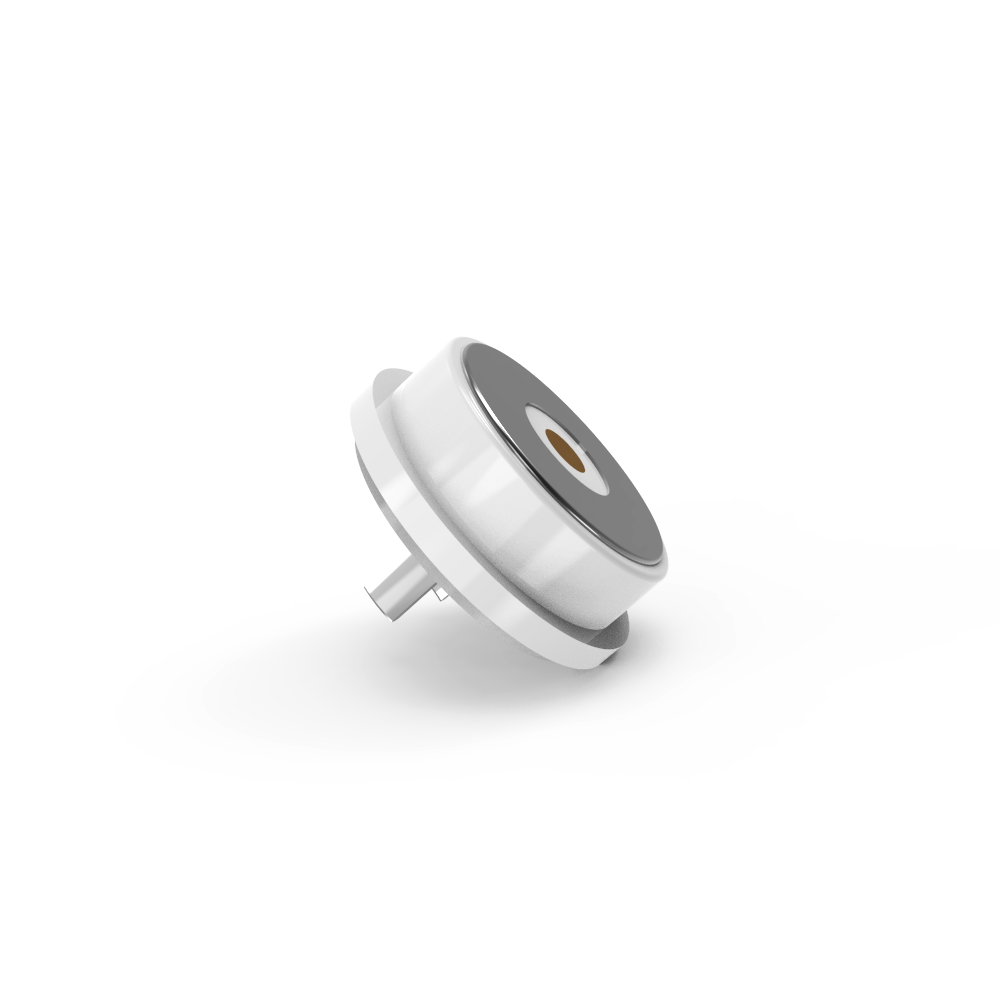

قطعه اتصال مغناطیسی زنانه

مواد:
PIN:C6801 بدون سرب ، پوشش 5U"Min Au بیش از 60 ~ 100U"Ni؛
محفظه: سفید LCP+30%GF UL94 V-0
پوسته: بدون سربC6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ:12.0 ولت
جریان:3.0 آ
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
... و ابعاد بازرسی کلیدی
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

پارامتر کانکتورهای مغناطیسی ثابت:

نقشه فنی اتصال کننده مغناطیسی مرد دایره ای

طرح فنی اتصال کننده مغناطیسی زنانه دایره ای

طرح PCB:

مزیت های کانکتور مغناطیسی:

● طراحی انسانی از تجربه اتصال جذب خودکار

● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.

●مدت عمر: تا 100،000-200،000 چرخه

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.

● زمان شارژ سریع: طرح کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛

●ظاهر کانکتور مغناطیسی می تواند مطابق با طراحی دستگاه کاربرد مشتری مطابقت داشته باشد.

●طراحی ساختاری ضد مدار کوتاه محصول و ضد اشتباه؛

●انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند انتقال سیگنال ویدیو و صوتی USB2.0 HDMI 1.3 سنتی را جایگزین کند

●اتصال دهنده های زنانه صرفه جویی در فضا و آداپتورهای PCB می توانند به اتصال های نوع pogo و SMT DIP وصل شوند

●درجه مقاومت بسیار عالی در برابر خوردگی (48H-120H) الزامات استفاده در محیط های خشن را برآورده می کند

●رابط های قابل گسترش عالی، که می توانند (سیگنال قدرت، ویدیو صوتی، جک، و غیره) را اجرا کنند

●زمان توسعه کوتاه است، هزینه ساخت قالب کم است و برای سفارشی سازی مناسب است

استفاده از محصولات کانکتور مغناطیسی:

1هوافضا، تجهیزات پزشکی، وسایل الکترونیکی خودرو، لوازم خانگی کوچک، تجهیزات صنعتی خودکار، تجهیزات ارتباطات داده، تجهیزات بازرسی صنعتی،دستگاه های بی سیم، خودروهای هوشمند در حال حرکت
2: دستگاه های واقعیت مجازی (VR) ، دستگاه های هواپیما بدون سرنشین، دستگاه های رباتیک هوشمند
3: محصولات پوشیدنی هوشمند، محصولات موقعیت مکانی هوشمند (ساعت های هوشمند کودکان، دستبندهای هوشمند، تلفن های همراه پوشیدنی، هدفون های بلوتوث و غیره)
4: دستگاه های خانگی هوشمند، دستگاه های پایانی دستی هوشمند، تجهیزات بهداشتی هوشمند، تجهیزات ورزشی هوشمند در فضای باز، دستگاه های فیزیوتراپی و زیبایی هوشمند
5: لوازم الکترونیکی مصرفی، لوازم خانگی کوچک (پریترها، تلفن های هوشمند، کامپیوترها، دوربین ها، تجهیزات صوتی و تصویری، PDA)

چرا UPE باید شریک شما باشد؟

1. R & D تیم طراحی مستقل و توانایی های توسعه، می تواند با توسعه محصول سفارشی؛ شما فقط یک شناسه، ما به سمت چپ برای شما انجام می شود، توسعه رایگان، زمان R & D 3-5 روز کاری.

2پروژه های انتخاب چند برنامه، اتصال گرد، مربع، مستطیل، شکل با استفاده انعطاف پذیر از راه برای دستیابی به ظاهر زیبا، صرفه جویی در فضا، پلاگین آسان،نیروی مغناطیسی می تواند به 1N تا 30N برسد.

3.طریقه اتصال: آهنربا به آهنربا ، آهنربا به آلیاژ ، آهنربا به ورق آهن و غیره ، برای پاسخگویی به ساختار و کاربرد های مختلف ، جلوگیری از تداخل میدان مغناطیسی ، استفاده از آهنربا NdFeB ،می تونه نیروی مغناطیسی رو برای همیشه نگه داره.

چگونه سفارش کنتاکتور مغناطیسی خود را با UPE انجام دهید

1خواسته هاتون رو بفرستيد

با گروه فروش ما تماس بگیرید از طریق:

ایمیل: [اتحادیه@upetech.net]

تلفن: [+86 13434524996]

فرم آنلاین: [www.pogopinsconnector.com]

جزئیات را ارائه دهید:

✔ کاربرد (به عنوان مثال، پزشکی، خودرو، الکترونیک مصرفی)

✔ نوع کانکتور (به عنوان مثال، پین پگو مغناطیسی، کابل شارژ)

✔ مشخصات ( ولتاژ، جریان، اندازه، درجه ضد آب و غیره)

✔ مقدار و زمان تحویل

2. یک راه حل سفارشی دریافت کنید (اگر لازم باشد)

مهندسان ما نیازهای شما را بررسی می کنند و یک طراحی سفارشی را پیشنهاد می کنند (اگر لازم باشد).

ما مدل های سه بعدی، نمونه ها یا نقشه های فنی را برای تایید به اشتراک می گذاریم.

مدت پرداخت:

50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.

روش پرداخت:

T/T (تحويل بانکي) ،PayPal ،OCBC Bank

توصیه:

برای نمونه ها از پي پال استفاده کنيد (امنه تر).

از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، سريع

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
