کابل شارژ usb مغناطیسی مخصوص مرد و زن برای رایانه تبلت

کابل شارژ USB مغناطیسی مخصوص مرد و زن برای تبلت

UPE تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.

شرکت UPE به عنوان یک تولید کننده حرفه ای جهانی، ما راه حل های مغناطیسی منحصر به فرد طراحی شده طراحی شده برای پاسخگویی به الزامات دقیق مشتری را ارائه می دهیم. محصولات ما دارای یکفاکتور شکل دقیق مهندسی شدهاز طریق استفاده از پین های مغناطیسی، آنها هدایت الکتریکی عالی و مقاومت در برابر خوردگی برتر را حتی در محیط های سخت تضمین می کنند.

محصولات عمدتا به اروپا، ایالات متحده، کانادا، استرالیا و کشورهای توسعه یافته و مناطق آسیا فروخته می شوند.

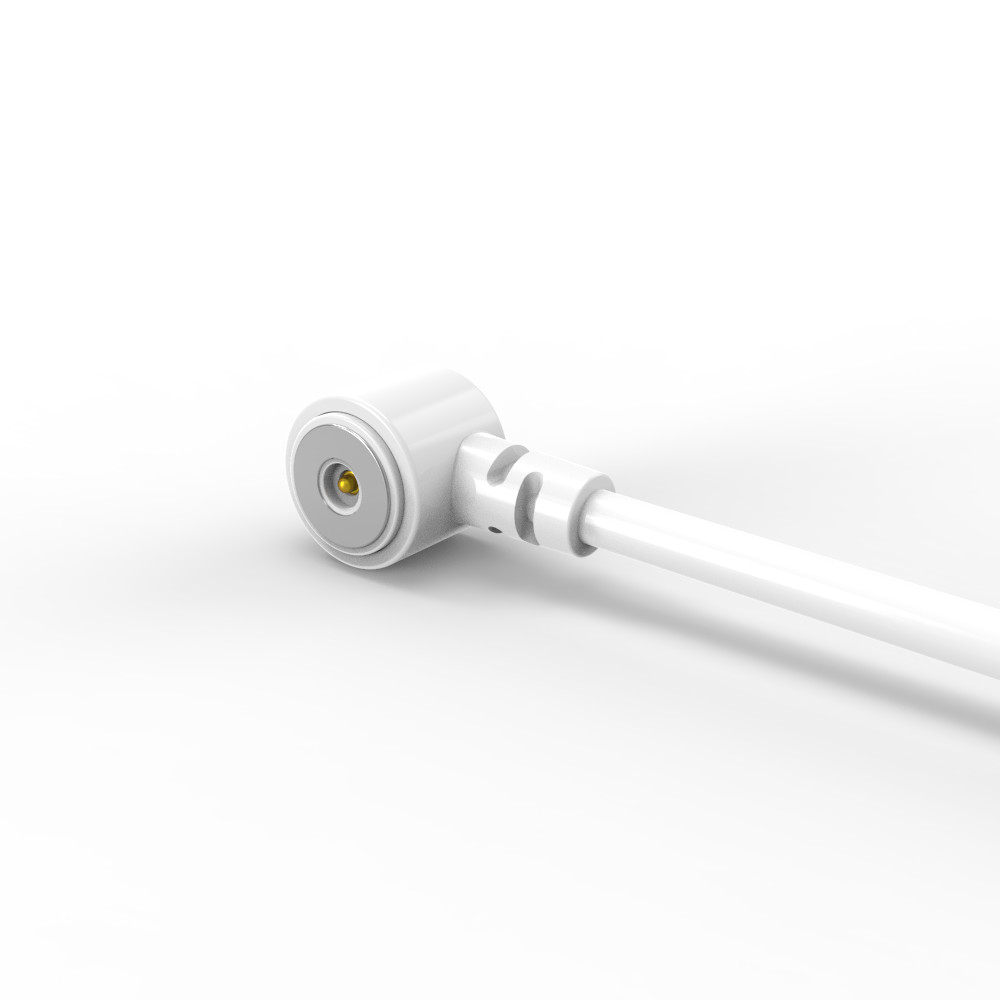

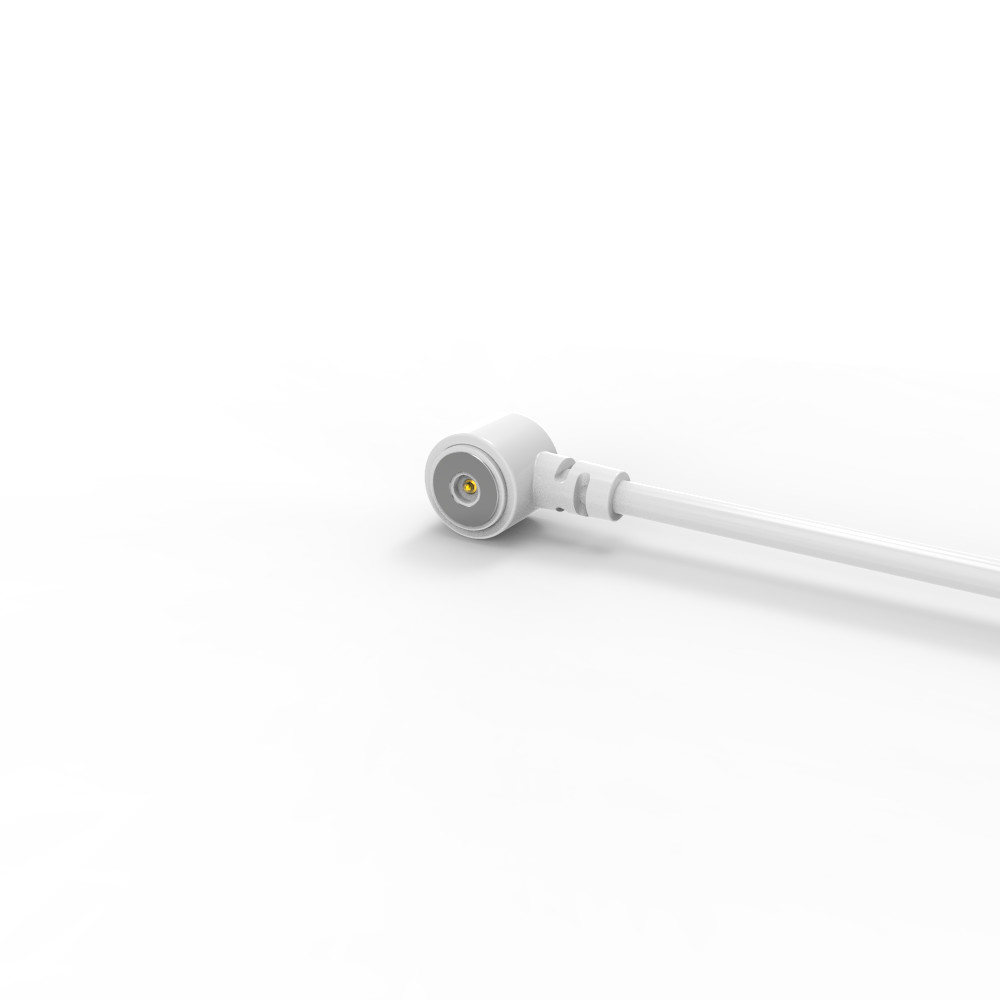

رابط کابل مغناطیسی نر:

مواد:
پنگ پوگو: مس ((پلنگر و بشکه پوشانده 5U" Min Au بیش از 60 ~ 100U"Ni) ؛
محفظه: سفید LCP+30%GF UL94 V-0
مغناطیس: NdFeB N52 Plating Ni؛
کابل:سفیدOD 3.00*2C ((TC43*0.08)
جاکت سیم:سفیدTPE 90A
جلیقه اتصال: WhiteTPE 90A
...ميكانيك:
نیروی بهار: 60g±10g، در 0.4mm کار مورچه.
قشر کامل:0.6ميلي متر
عمر مکانیکی: 10000 چرخه دقیقه
برق:
ولتاژ: 12 ولت
جریان: 2A.
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت

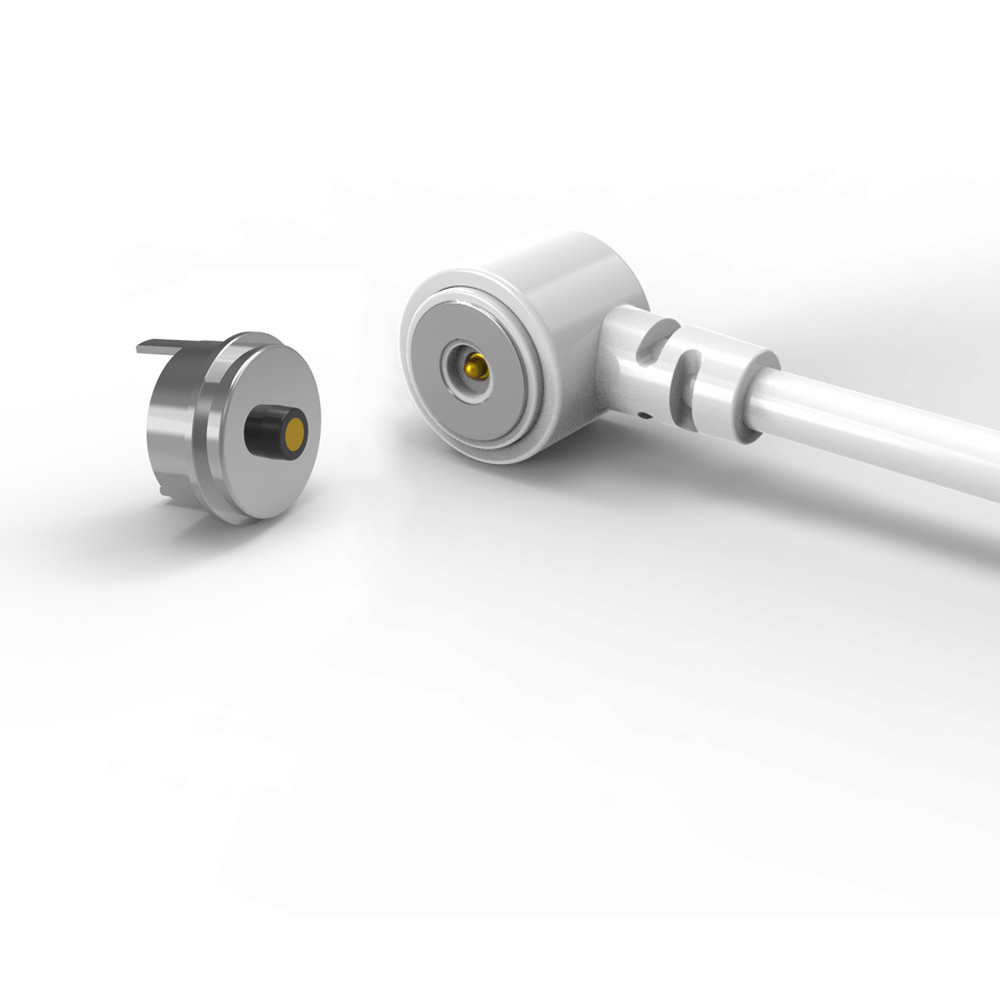

اتصال مغناطیسی زنانه:

مواد:
PINr:C6801 بدون سرب، پوشش 5U "Min Au بیش از 60 ~ 100U "Ni؛
محفظه: سفید LCP+30%GF UL94 V-0
پوسته: بدون سرب C6801 Ni Plating
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ:12.0 ولت
جریان:5.0A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
... محصول مطابق با ROHS یا REACH.
آزمایش اسپری نمک: 48 ساعت
...& ابعاد بازرسی کلیدی
... توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

پارامتر کانکتورهای کابل مغناطیسی دایره ای 2Pin:

نقشه فنی اتصال کابل دو پین دایره ای

نقشه فنی اتصال کننده مغناطیسی دو پین زنانه دایره ای

بازطرح pcb توصیه شده

مزیت های کانکتور مغناطیسی:

● طراحی انسانی از تجربه اتصال جذب خودکار

● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.

●مدت عمر: تا 100،000-200،000 چرخه

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.

● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛

●ظاهر کانکتور مغناطیسی می تواند مطابق با طراحی دستگاه کاربرد مشتری مطابقت داشته باشد.

●طراحی ساختاری ضد مدار کوتاه محصول و ضد اشتباه؛

●انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند انتقال سیگنال ویدیو و صوتی USB2.0 HDMI 1.3 سنتی را جایگزین کند

●اتصال دهنده های زنانه صرفه جویی در فضا و آداپتورهای PCB می توانند به اتصال های نوع pogo و SMT DIP وصل شوند

●درجه مقاومت بسیار عالی در برابر خوردگی (48H-120H) الزامات استفاده در محیط های خشن را برآورده می کند

●رابط های قابل گسترش عالی، که می توانند (سیگنال قدرت، ویدیو صوتی، جک، و غیره) را اجرا کنند

●زمان توسعه کوتاه است، هزینه ساخت قالب کم است و برای سفارشی سازی مناسب است

استفاده از محصولات:

1هوافضا، تجهیزات پزشکی، وسایل الکترونیکی خودرو، لوازم خانگی کوچک، تجهیزات صنعتی خودکار، تجهیزات ارتباطات داده، تجهیزات بازرسی صنعتی،دستگاه های بی سیم، خودروهای هوشمند در حال حرکت
2: دستگاه های واقعیت مجازی (VR) ، دستگاه های هواپیما بدون سرنشین، دستگاه های رباتیک هوشمند
3: محصولات پوشیدنی هوشمند، محصولات موقعیت مکانی هوشمند (ساعت های هوشمند کودکان، دستبندهای هوشمند، تلفن های همراه پوشیدنی، هدفون های بلوتوث و غیره)
4: دستگاه های خانگی هوشمند، دستگاه های پایانی دستی هوشمند، تجهیزات بهداشتی هوشمند، تجهیزات ورزشی هوشمند در فضای باز، دستگاه های فیزیوتراپی و زیبایی هوشمند
5: لوازم الکترونیکی مصرفی، لوازم خانگی کوچک (پریترها، تلفن های هوشمند، کامپیوترها، دوربین ها، تجهیزات صوتی و تصویری، PDA)

چرا ما رو انتخاب کردي؟

1. R & D تیم طراحی مستقل و توانایی های توسعه، می تواند با توسعه محصول سفارشی؛ شما فقط یک شناسه، ما به سمت چپ برای شما انجام می شود، توسعه رایگان، زمان R & D 3-5 روز کاری.

2پروژه های انتخاب چند برنامه، اتصال گرد، مربع، مستطیل، شکل با استفاده انعطاف پذیر از راه برای دستیابی به ظاهر زیبا، صرفه جویی در فضا، پلاگین آسان،نیروی مغناطیسی می تواند به 1N تا 30N برسد.

3.طریقه اتصال: آهنربا به آهنربا ، آهنربا به آلیاژ ، آهنربا به ورق آهن و غیره ، برای پاسخگویی به ساختار و کاربرد های مختلف ، جلوگیری از تداخل میدان مغناطیسی ، استفاده از آهنربا NdFeB ،می تونه نیروی مغناطیسی رو برای همیشه نگه داره.

چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی

گام ۱: خواسته های خود را ارائه دهید
این جزئیات کلیدی را ارائه دهید:

✅نوع کانکتور: به عنوان مثال، تنها شارژ، داده + قدرت (USB-C / HDMI) ، Pogo Pin، هیبریدی

✅مقدار: حجم سالانه تخمین زده شده (به عنوان مثال، 50K واحد در سال)

✅نیاز به سفارشی سازی:
شکل / اندازه (به عنوان مثال، دایره Ø5mm، زاویه راست)
.جریان درجه بندی شده (به عنوان مثال، شارژ سریع 8A)

درجه بندی IP (به عنوان مثال IPX8 ضد آب)

نوع سیگنال (به عنوان مثال USB 2.0 + 12V)
زیبایی (رنگ، نام تجاری، پایان سطح)

✅مشخصات فنی: ولتاژ کار، چرخه های جفت گیری، محدوده دمای کار

مرحله 2: نقل قول و توافق
UPE ارائه می دهد:
قیمت واحد (خصم حجم برای سفارشات 5K +)
زمان (پروتوپیت + تولید انبوه)
شرایط پرداخت (به عنوان مثال، پیش پرداخت 50٪، 50٪ پیش از حمل)

نهایی کنید: MOQ، برنامه تحویل، بسته بندی

مرحله سوم: تایید سفارش و پرداخت
امضای یک PO یا قرارداد رسمی سفارش

پرداخت امن از طریق:
انتقال بانکی (SWIFT/TT)
.پاي پال
نامه اعتباری (برای سفارشات عمده)

مرحله 4: تولید و حمل و نقل
✅نمونه سازی: 5-7 روز (تایید نمونه قبل از تولید انبوه)

✅تولید انبوه: 15-20 روز (توسعه انعطاف پذیر)

حمل و نقل:
.EXW
.اجناس قابل ردیابی (DHL، FedEx، حمل و نقل دریایی)

مرحله پنجم: تضمین کیفیت
✅پیش از حمل: UPE گزارش های QC را ارائه می دهد (آزمایش IP، چک تداوم)

✅پس از تحویل: بررسی:
دقت ابعاد
عملکرد سیگنال/قدرت
.پايين سازي

حمل و نقل دریایی
