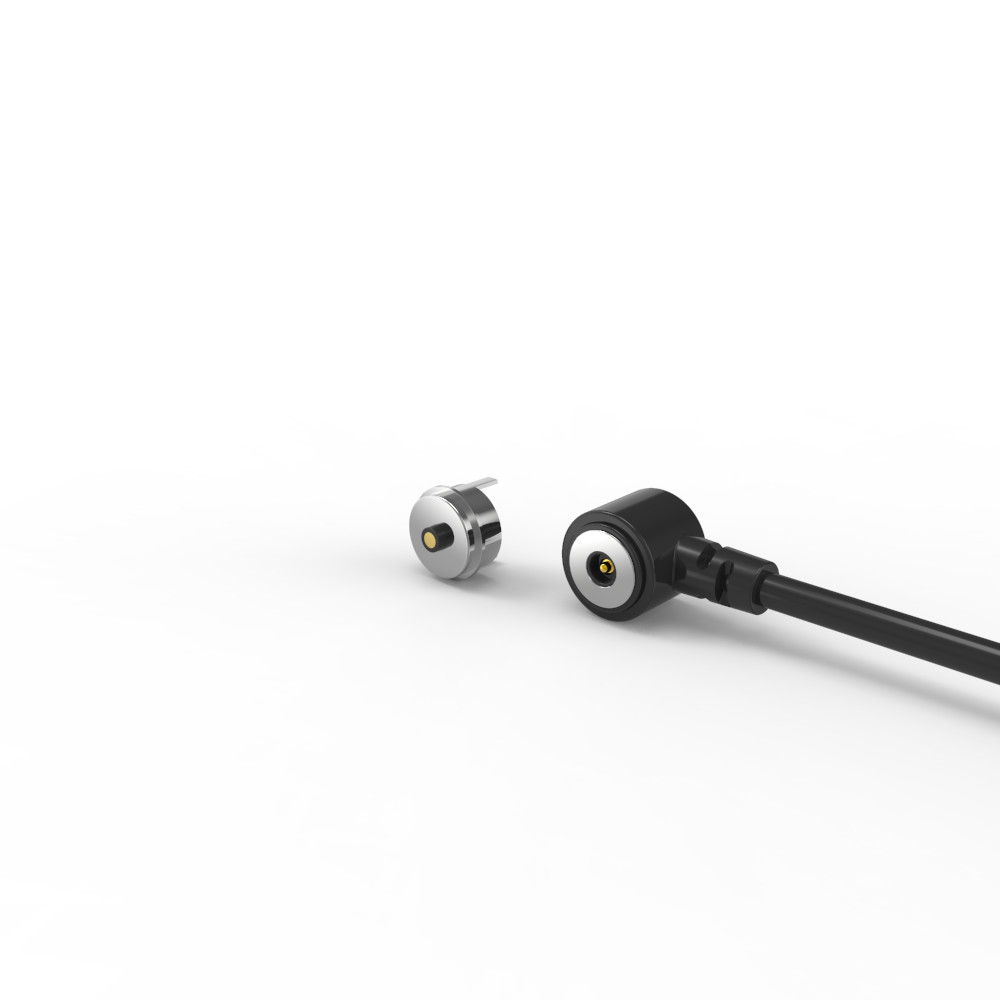

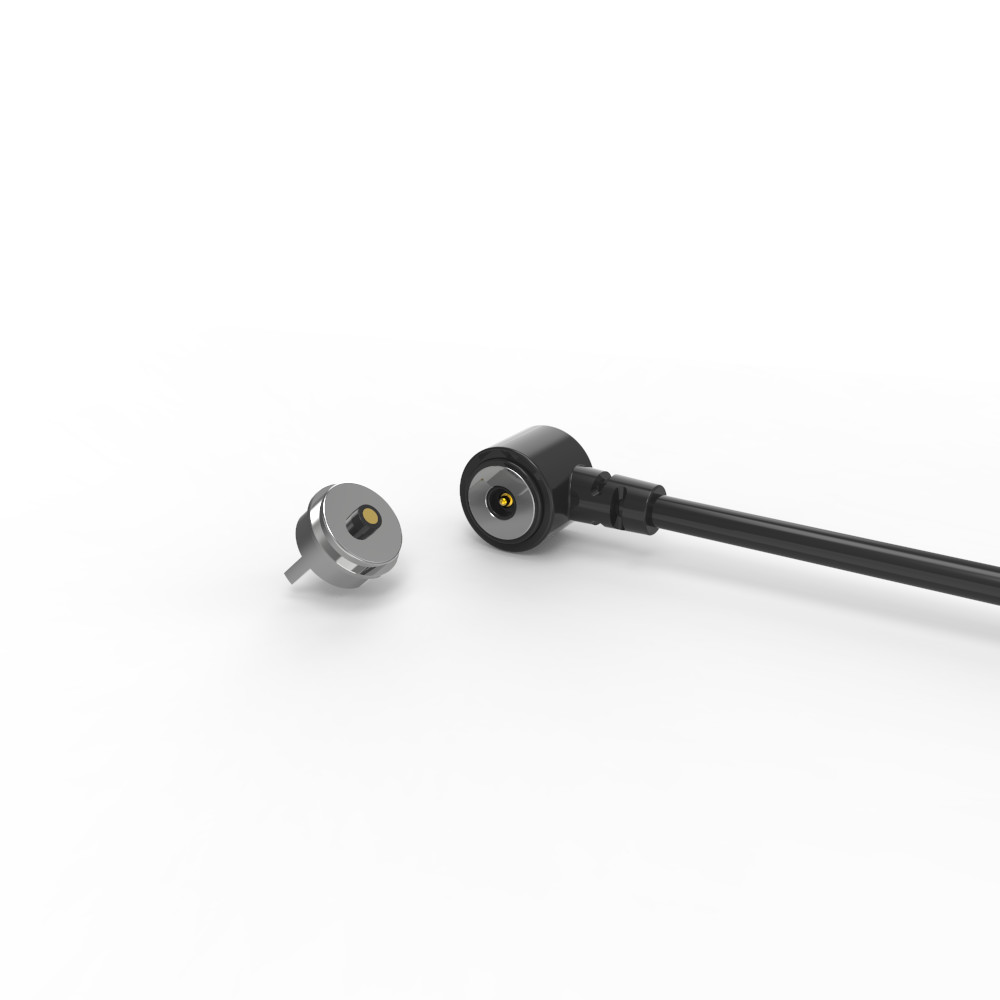

رابط قدرت مغناطیسی مرد و زن NdFeB N52 گرد برای دستکش

کانکتور برق مغناطیسی نر و ماده گرد NdFeB N52 برای دستکش.

شرکت الکترونیک یونیون پرسیژن (UPE) متعهد به تولید پین‌های Pogo Pin، کانکتورهای Pogo Pin، کانکتورهای مغناطیسی و طراحی، توسعه، تولید و فروش محصولات پشتیبانی به عنوان یک شرکت با فناوری پیشرفته است.

ما به نوآوری مداوم فناوری و محصولات با کیفیت بالا به عنوان هسته اصلی توسعه شرکت پایبند بوده‌ایم، یک تیم فنی حرفه‌ای و با تجربه بیش از 15 سال تجربه در صنعت کانکتور مربوطه دارد. UPE سالها تجربه کاری در توسعه و تولید محصول دارد. UPE کیفیت محصول را در طول طراحی، توسعه و تولید محصول تضمین می کند. در عین حال، می تواند پشتیبانی فنی مانند توسعه همزمان را نیز به مشتریان ارائه دهد.

محصولات با استانداردهای حفاظت از محیط زیست اتحادیه اروپا ROHS، REACH، HF مطابقت دارند.

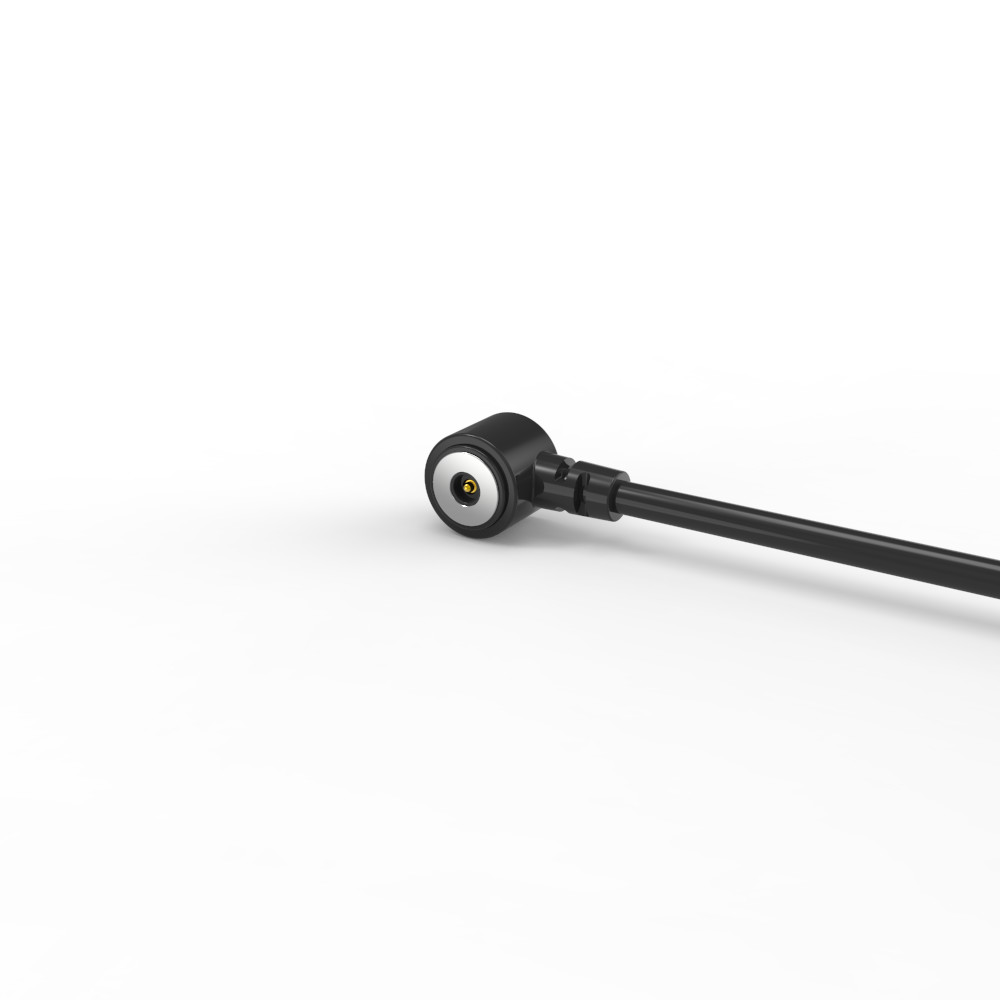

کانکتور کابل مغناطیسی نر:

...مواد:
پین Pogo: برنج (آبکاری پیستون و بشکه 5U" حداقل Au روی 60~100U" Ni);
محفظه: مشکی HTN+30%GF UL94 V-0;
آهنربا: NdFeB N52 آبکاری Ni;
کابل: مشکی OD 3.00*2C(TC43*0.08),
روکش سیم: مشکی TPE 90A .
روکش کانکتور: مشکی TPE 90A..
...مکانیکی:
نیروی فنر: 60 گرم و 10 گرم، در 0.4 میلی متر استروک کاری.
استروک کامل: 0.6 میلی متر.
عمر مکانیکی: حداقل 10000 سیکل.
...الکتریکی:
ولتاژ: 12 ولت.
جریان: 2 آمپر.
مقاومت تماس: حداکثر 50mΩ (PIN).
تست 100% باز و اتصال کوتاه.
...محصول مطابق با ROHS یا REACH.
...تست اسپری نمک: 48 ساعت.

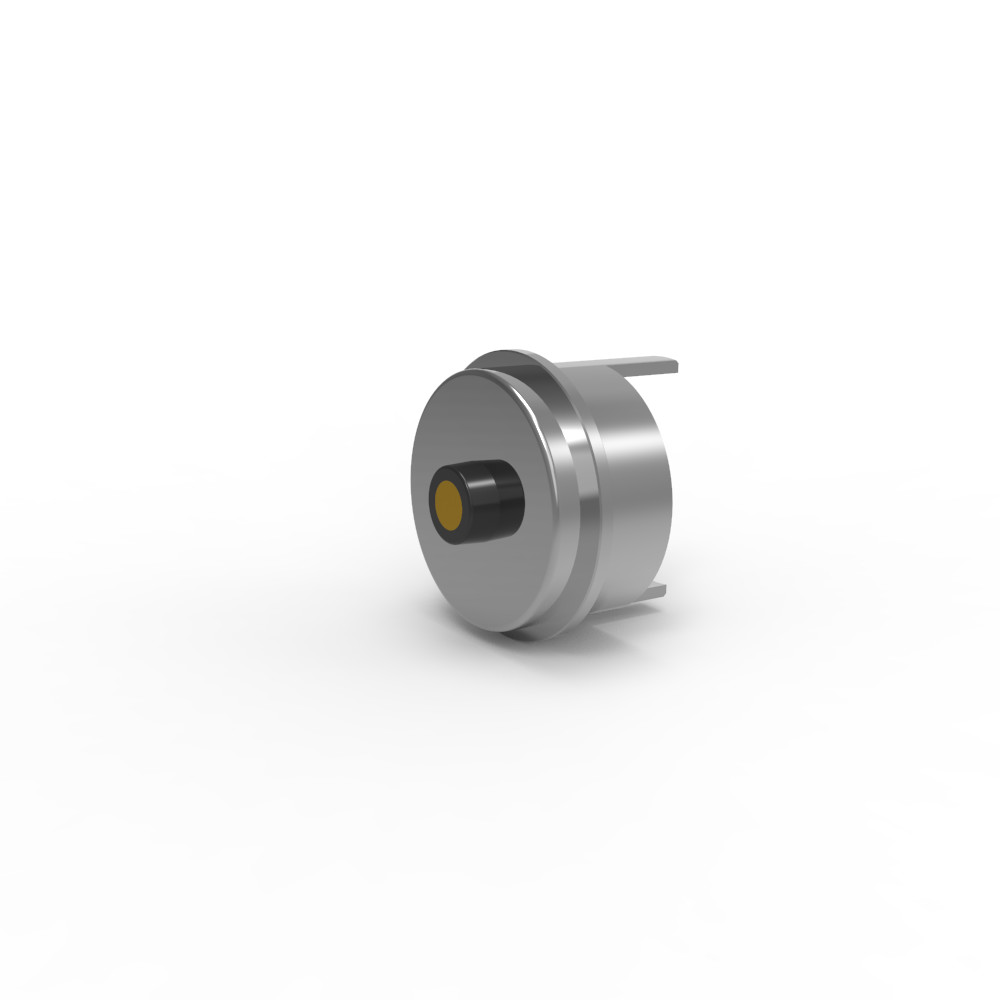

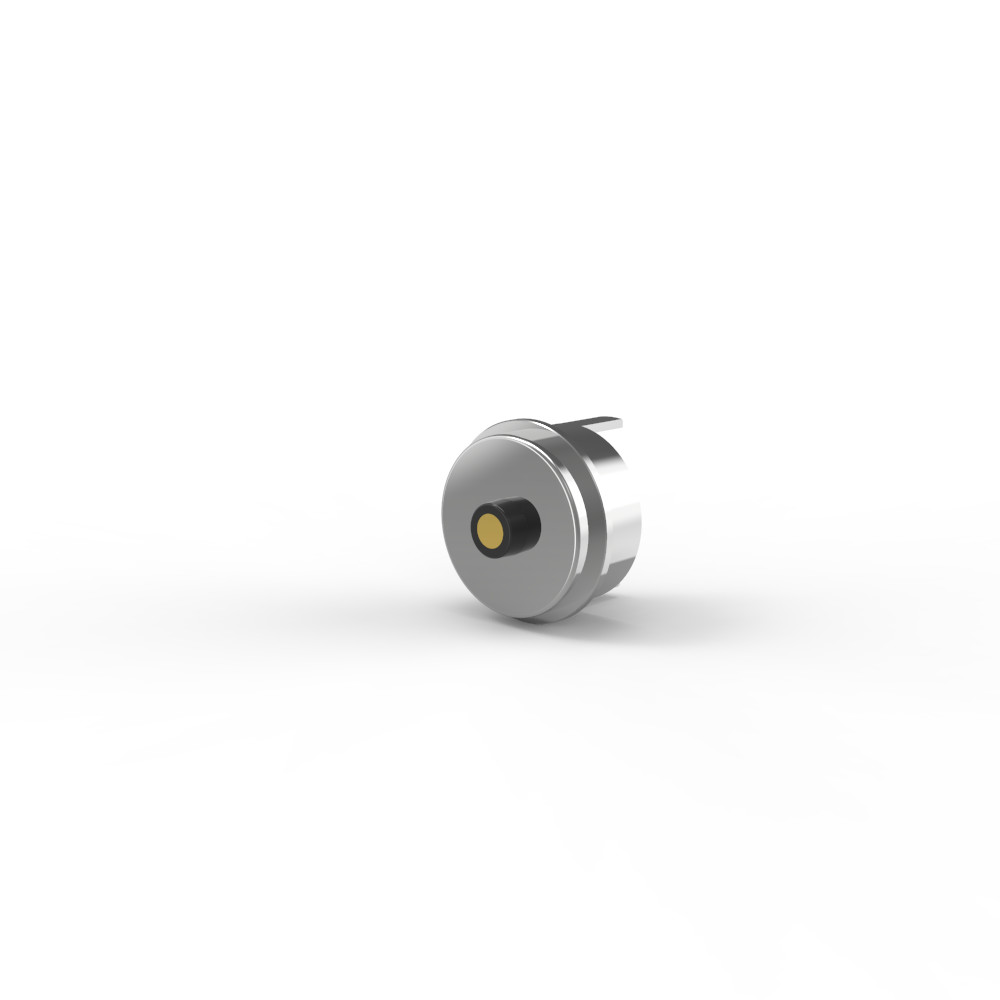

کانکتور مغناطیسی ماده:

..مواد:
PINr: بدون سرب C6801، آبکاری 5U" حداقل Au روی 60~100U" Ni;
محفظه: مشکی HTN+30%GF UL94 V-0 ;
پوسته: بدون سرب C6801 آبکاری Ni;
آهنربا: NdFeB N52 آبکاری Ni
....الکتریکی:
ولتاژ: 12.0 ولت.
جریان: 5.0 آمپر.
مقاومت تماس: حداکثر 50mΩ (PIN).
تست 100% باز و اتصال کوتاه.
...محصول مطابق با ROHS یا REACH.
...تست اسپری نمک: 48 ساعت.
...& ابعاد بازرسی کلیدی.
… شرح کاربرد محصول (محدود به موارد زیر نیست):
1. تخته PCB جوشکاری پلاگین;
2. شکل دادن و کپسوله کردن پس از سیم های جوشکاری;
3. یک ترمینال انتقال از آن برد PCB را می توان اضافه کرد;
4. قالب گیری تزریق قالب قابل جاسازی;
5. سیم ها را می توان مستقیماً متصل کرد.

توجه:
1. آهنربا از مواد NdFeB استفاده می کند، می تواند نیروی مغناطیسی را برای همیشه حفظ کند (به جز دمای بالا، شکسته، اتصال قطب یکسان)

2. آهنربا تداخل میدان مغناطیسی وجود دارد

3. می تواند از حفاظت اتصال کوتاه طراحی کند

پارامترهای کانکتور کابل مغناطیسی 2 پین دایره ای:

نقشه فنی کانکتور کابل 2 پین دایره ای

نقشه فنی کانکتور مغناطیسی ماده 2 پین دایره ای

Reتوصیه شده طرح PCB

مزایای کانکتور مغناطیسی:

1. تجربه کاربری بدون زحمت

.جذب خودکار: به راحتی با یک عمل "snap" ساده متصل می شود - نیازی به تراز دقیق نیست.

.ایمنی ضد سقوط: تحت کشش (به عنوان مثال، گیر کردن روی کابل) به طور تمیز جدا می شود و از دستگاه ها در برابر آسیب محافظت می کند.

2. دوام استثنایی

.چرخه عمر بالا: برای 100000 تا 200000 چرخه اتصال/قطع اتصال - بسیار فراتر از کانکتورهای استاندارد.

.طراحی قوی: ساختار تقویت شده در برابر استرس فیزیکی و استفاده مکرر مقاومت می کند.

3. انعطاف پذیری محیطی

.ضد آب IPX8: پورت سمت دستگاه (ماده) در برابر غوطه وری مقاومت می کند (ایده آل برای پوشیدنی ها، تجهیزات پزشکی، دستگاه های فضای باز).

.مقاومت در برابر گرد و غبار: طراحی مهر و موم شده از ورود ذرات جلوگیری می کند.

4. تحویل برق با کارایی بالا

.پشتیبانی از شارژ سریع: جریان های 5A تا 10A را مدیریت می کند و شارژ سریع را برای دستگاه های تشنه به انرژی فعال می کند.

.مقاومت کم: برای انتقال کارآمد جریان بالا با حداقل اتلاف انرژی بهینه شده است.

5. انعطاف پذیری طراحی

.زیبایی شناسی قابل تنظیم: شکل، رنگ و نام تجاری متناسب با دستگاه های میزبان (به عنوان مثال، پوشیدنی ها، ابزارهای IoT).

.قابلیت انطباق با فرم فاکتور: می تواند برای پروفیل های فوق العاده باریک یا محفظه های تخصصی طراحی شود.

6. ایمنی پیشرفته

.ضد اتصال کوتاه: حفاظت داخلی در برابر اتصال کوتاه تصادفی در حین اتصال/عدم تراز.

.قطبیت ضد خطا: طراحی فیزیکی از درج نادرست (حفاظت از قطبیت معکوس) جلوگیری می کند.

7. قابلیت سیگنال پیشرفته

.داده های پرسرعت: از USB 2.0، HDMI 1.3، سیگنال های صوتی/تصویری پشتیبانی می کند - جایگزینی پورت های سنتی بدون به خطر انداختن عملکرد.

.یکپارچگی سیگنال: انتقال پایدار را برای ویدئو/صوت حتی با قطع مکرر حفظ می کند.

زمینه های کاربرد محصول عبارتند از:

1. تجهیزات صنعتی، دستگاه سه گانه، تجهیزات ارتباطی، تجهیزات پزشکی، تجهیزات ترمینال دستی;

2. دستگاه های پوشیدنی هوشمند، آموزش هوشمند، دستگاه های موقعیت یابی هوشمند، اسباب بازی های هوشمند;

لوازم الکترونیکی مصرفی، رایانه های لوحی، شارژ مشترک، هدست های بلوتوث TWS، الکترونیکی

3. هوافضا، دستگاه های پزشکی، الکترونیک های روی برد خودرو، لوازم خانگی کوچک، تجهیزات صنعتی خودکار، تجهیزات ارتباط داده، تجهیزات بازرسی صنعتی، دستگاه های بی سیم، وسایل نقلیه هوشمند متحرک مسیر
4. دستگاه های واقعیت مجازی (VR)، دستگاه های وسایل نقلیه هوایی بدون سرنشین، دستگاه های ربات هوشمند
5. محصولات پوشیدنی هوشمند، محصولات موقعیت یابی هوشمند (ساعت های هوشمند کودکان، دستبندهای هوشمند، تلفن های همراه پوشیدنی، هدفون های بلوتوث و غیره)
6. دستگاه های خانه هوشمند، دستگاه های ترمینال دستی هوشمند، تجهیزات بهداشتی هوشمند، تجهیزات ورزشی در فضای باز هوشمند، دستگاه های فیزیوتراپی و زیبایی هوشمند
7. لوازم الکترونیکی مصرفی، لوازم خانگی کوچک (چاپگرها، تلفن های هوشمند، رایانه ها، دوربین ها، تجهیزات صوتی و تصویری، PDA)
