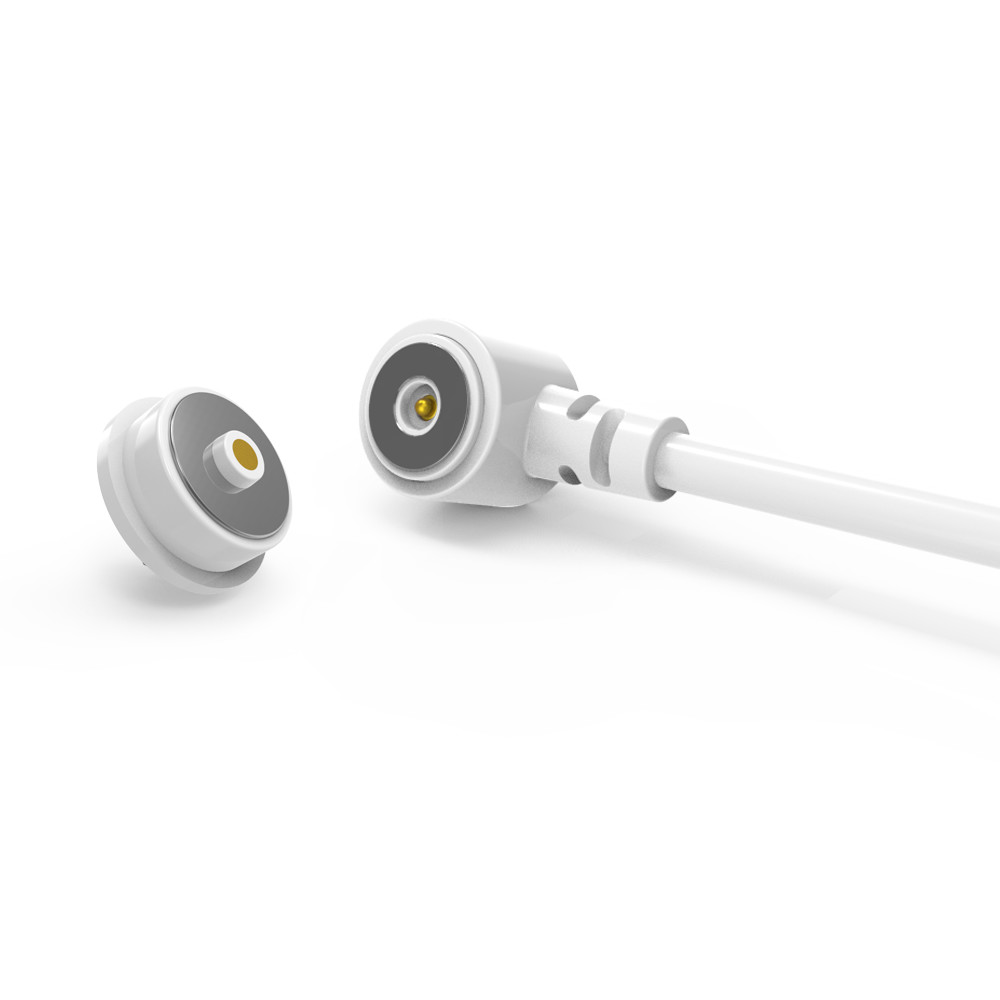

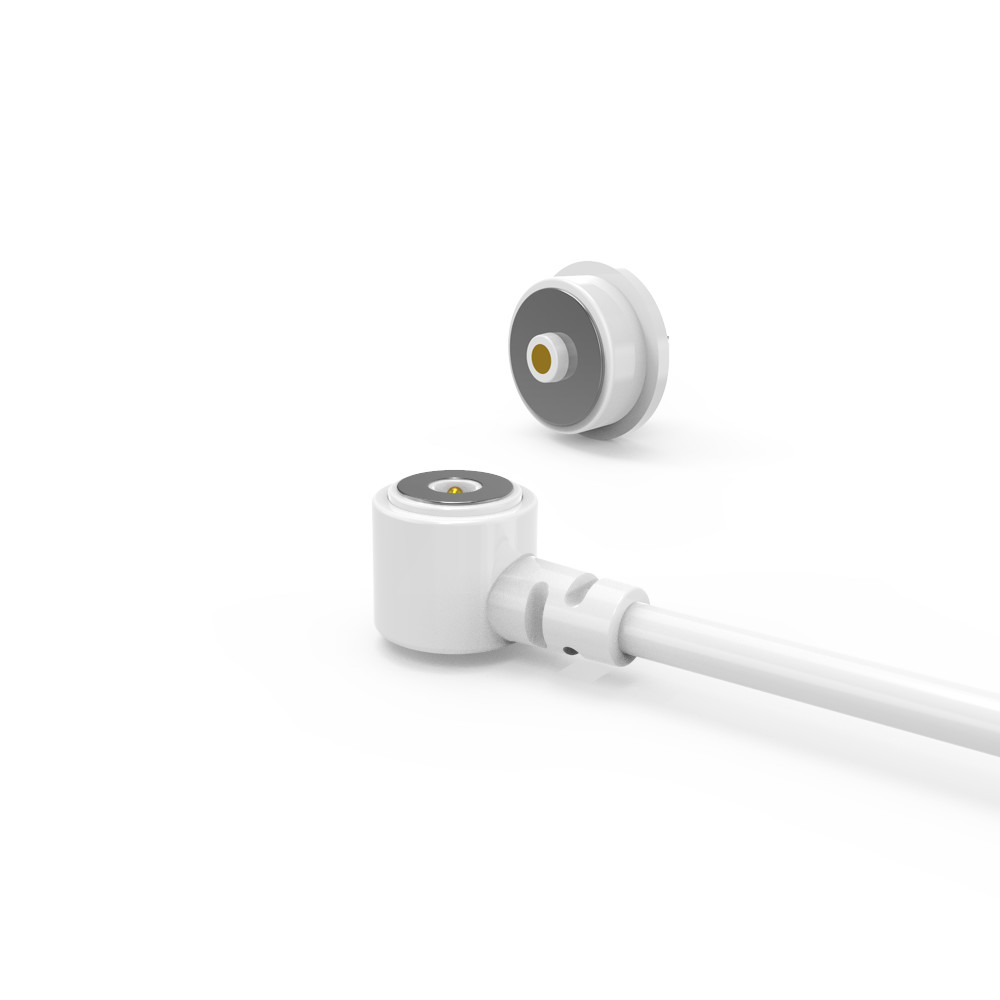

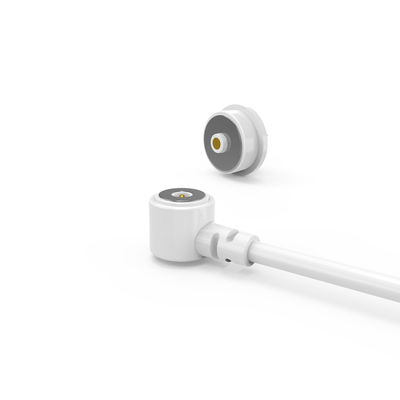

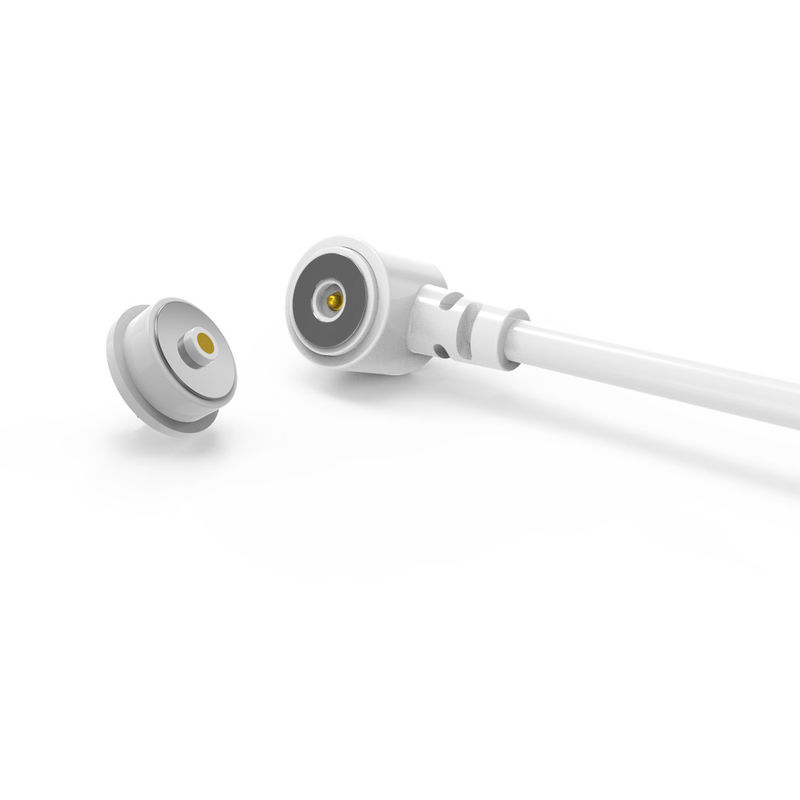

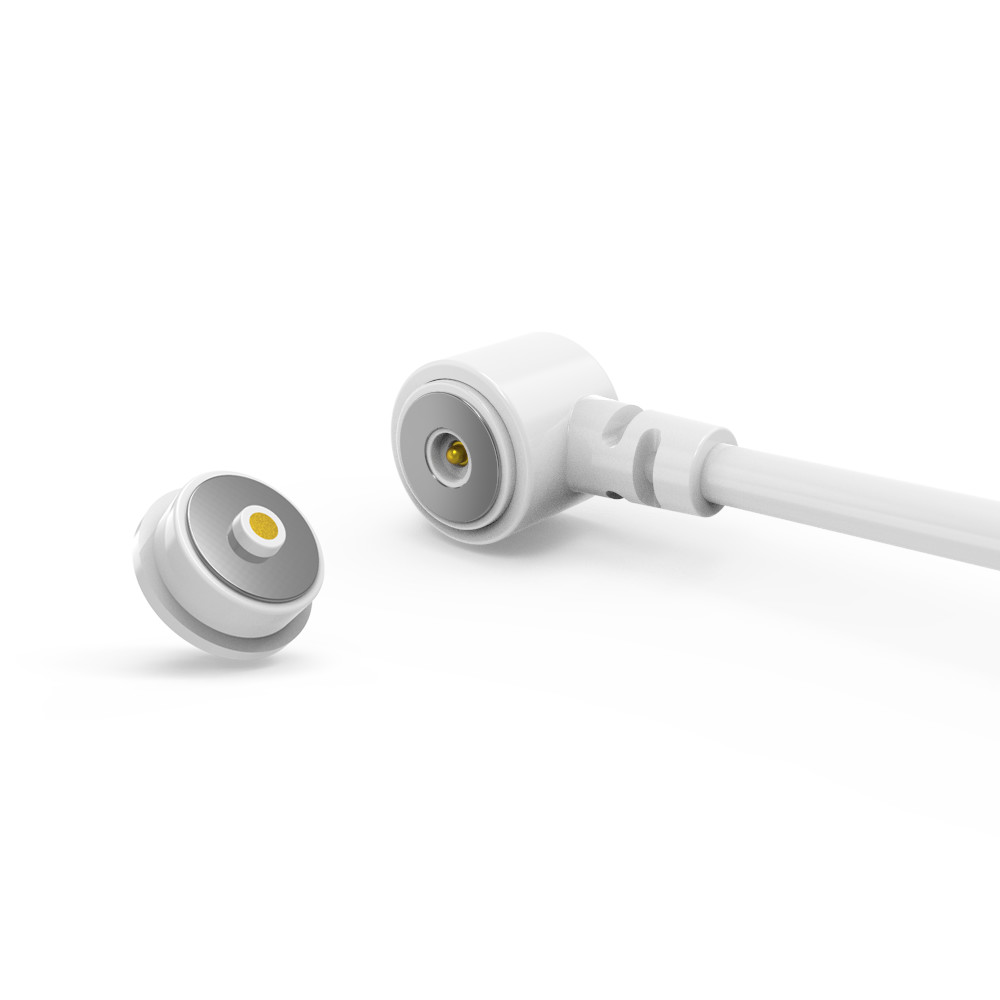

کانکتور کابل مغناطیسی سفید نر و ماده شارژر برق کانکتور کابل USB

کانکتور کابل مغناطیسی سفید، کانکتور شارژر برق نر و ماده، کانکتور کابل USB.

UPE یک تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.

ما طراحان حرفه ای خود را داریم تا نیازهای شما را برآورده کنیم و خدمات سفارشی سازی کانکتور مغناطیسی را ارائه دهیم. محصولات و راه حل های مختلف کانکتور پین پگو مغناطیسی را می توان با توجه به نیازهای مختلف مشتری طراحی کرد.

ما به نوآوری مداوم فناوری و محصولات با کیفیت بالا به عنوان هسته اصلی توسعه شرکت پایبند بوده ایم، یک تیم فنی حرفه ای و با تجربه بیش از 15 سال تجربه در صنعت کانکتور مربوطه دارد. UPE سالها تجربه کاری در توسعه و تولید محصول دارد. UPE کیفیت محصول را در طول طراحی، توسعه و تولید محصول تضمین می کند. در عین حال، می تواند پشتیبانی فنی مانند توسعه همزمان را نیز به مشتریان ارائه دهد.

مساحت کارخانه تولیدی به شدت مطابق با استاندارد 7S اجرا می شود و از کارگاه بدون گرد و غبار برای عملیات تولید استفاده می شود و محیط کار تمیز و مرتب است. ما کنترل کیفیت را به شدت مطابق با استانداردهای سیستم مدیریت کیفیت ISO90001 اجرا می کنیم.

محصولات عمدتاً به اروپا، ایالات متحده، کانادا، استرالیا و کشورهای توسعه یافته و مناطق آسیا فروخته می شوند.

توجه:

1. آهنرباهای NdFeB دائمی:
محصولات ما از آهنرباهای نئودیمیوم آهن بور (NdFeB) با درجه بالا استفاده می کنند که نیروی مغناطیسی دائمی را در شرایط عملیاتی عادی ارائه می دهند.
توجه: خواص مغناطیسی ممکن است تحت شرایط زیر کاهش یابد:

قرار گرفتن در معرض دمای کوری بالاتر از مواد خاص

آسیب فیزیکی یا سازش ساختاری

مخالفت مداوم توسط قطب های مغناطیسی مشابه

2. تداخل میدان مغناطیسی:
میدان های مغناطیسی ذاتی ممکن است بر روی وسایل الکترونیکی حساس مجاور تأثیر بگذارد. ما توصیه می کنیم:

حفظ فاصله کافی از دستگاه های مستعد

پیاده سازی محافظ مغناطیسی در جایی که حیاتی است

مشاوره با تیم مهندسی ما برای راهنمایی یکپارچه سازی

کانکتور کابل مغناطیسی نر:

1. مواد و ساخت (برتر و بادوام):

پین های پگو: هسته برنجی با آبکاری با کیفیت بالا (60~100µ" Ni زیر 5µ" Au) که مقاومت در برابر خوردگی، مقاومت تماسی کم و قابلیت اطمینان طولانی مدت را تضمین می کند.

محفظه: سفید LCP+30%GF UL94 V-0

آهنربا: NdFeB N52 (آبکاری شده با Ni) – قدرت مغناطیسی پیشرو در صنعت (درجه N52) برای جفت گیری ایمن با محافظت در برابر خوردگی.

کابل و ژاکت:

کابل: OD 3.0mm، 2 هسته (43x0.08mm رشته های مس قلع اندود).

کانکتور و ژاکت سیم: سفید TPE 90A – انعطاف پذیر، مقاوم در برابر سایش و از نظر زیبایی شناسی سازگار.

2. عملکرد مکانیکی (مهندسی دقیق):

نیروی فنر: 60 گرم ±10 گرم @ 0.4 میلی متر کورس کار – بهینه شده برای فشار تماس پایدار و جفت گیری آسان.

کورس: کل حرکت 0.6 میلی متر (کورس کار 1.0 میلی متر).

طول عمر: 10000+ چرخه – طراحی قوی برای فرکانس بالا

3. قابلیت اطمینان الکتریکی (تست شده و تایید شده):

رتبه بندی: 12 ولت / 2 آمپر – مناسب برای انتقال داده/برق کم مصرف (به عنوان مثال، دستگاه های پوشیدنی، دستگاه های IoT).

مقاومت تماس: ≤50mΩ در هر پین (اطمینان از افت ولتاژ کم).

تست: 100% مدار باز/کوتاه تست شده + اسپری نمک 48 ساعته (اعتبار سنجی مقاومت در برابر خوردگی).

انطباق: ROHS/REACH – از نظر زیست محیطی برای بازارهای جهانی ایمن است.

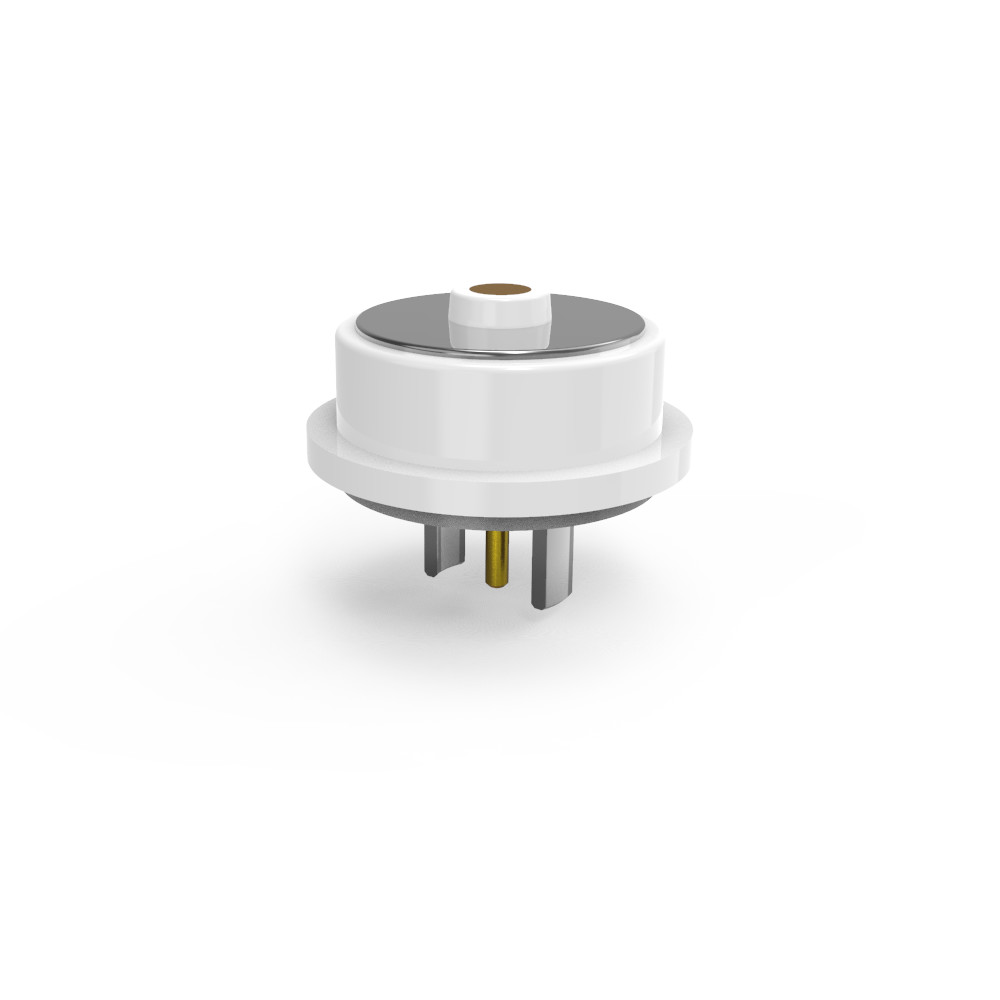

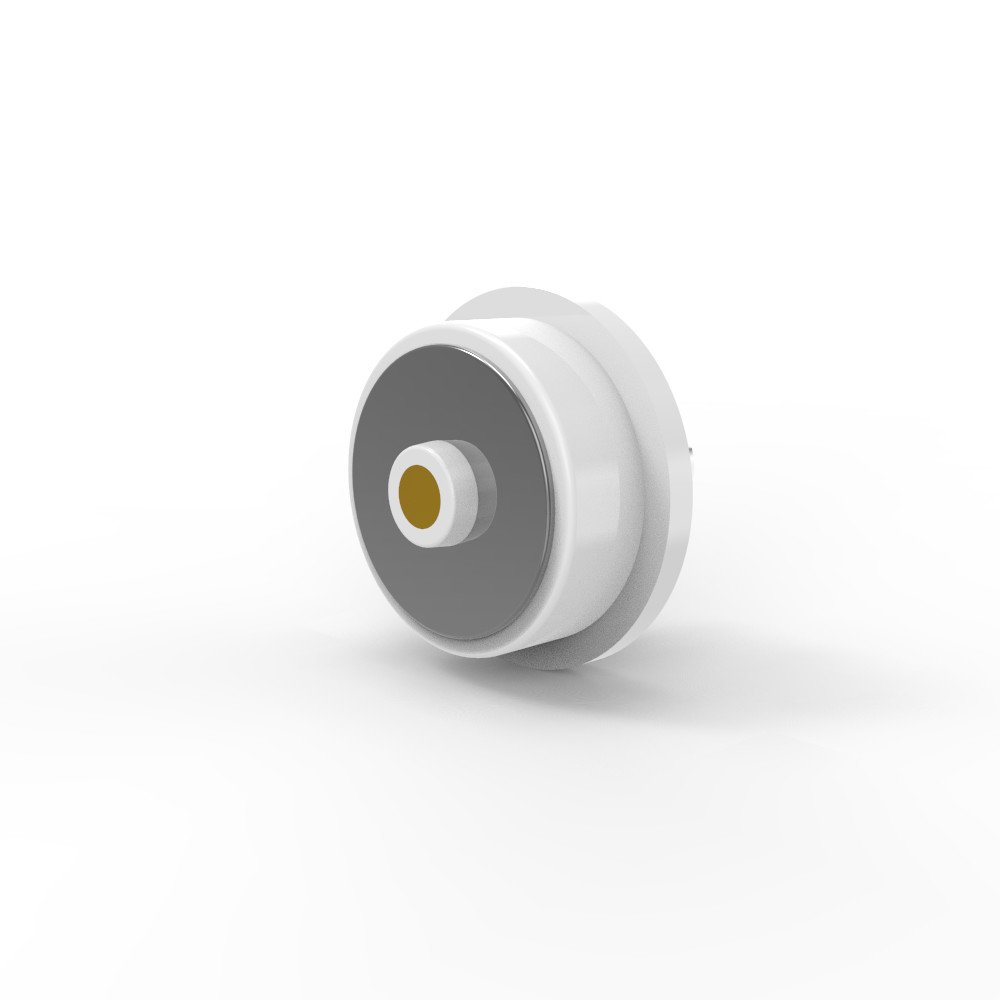

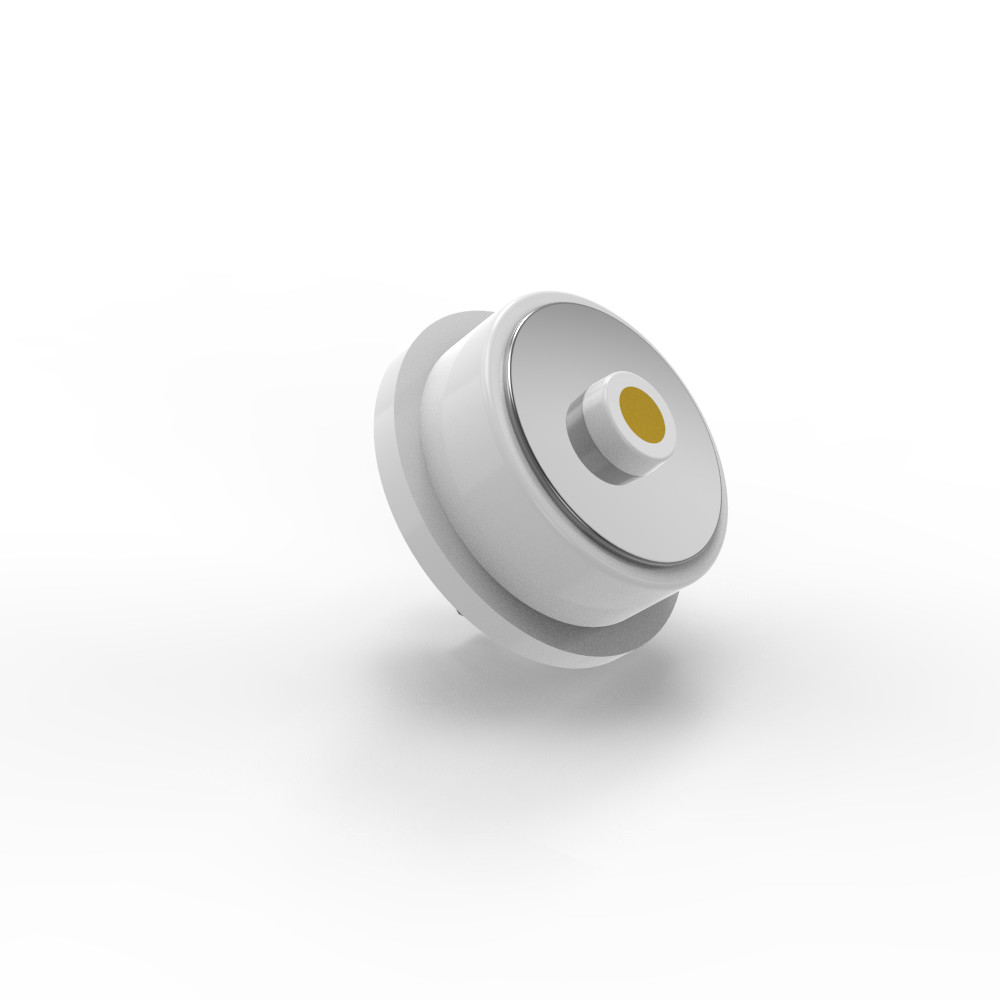

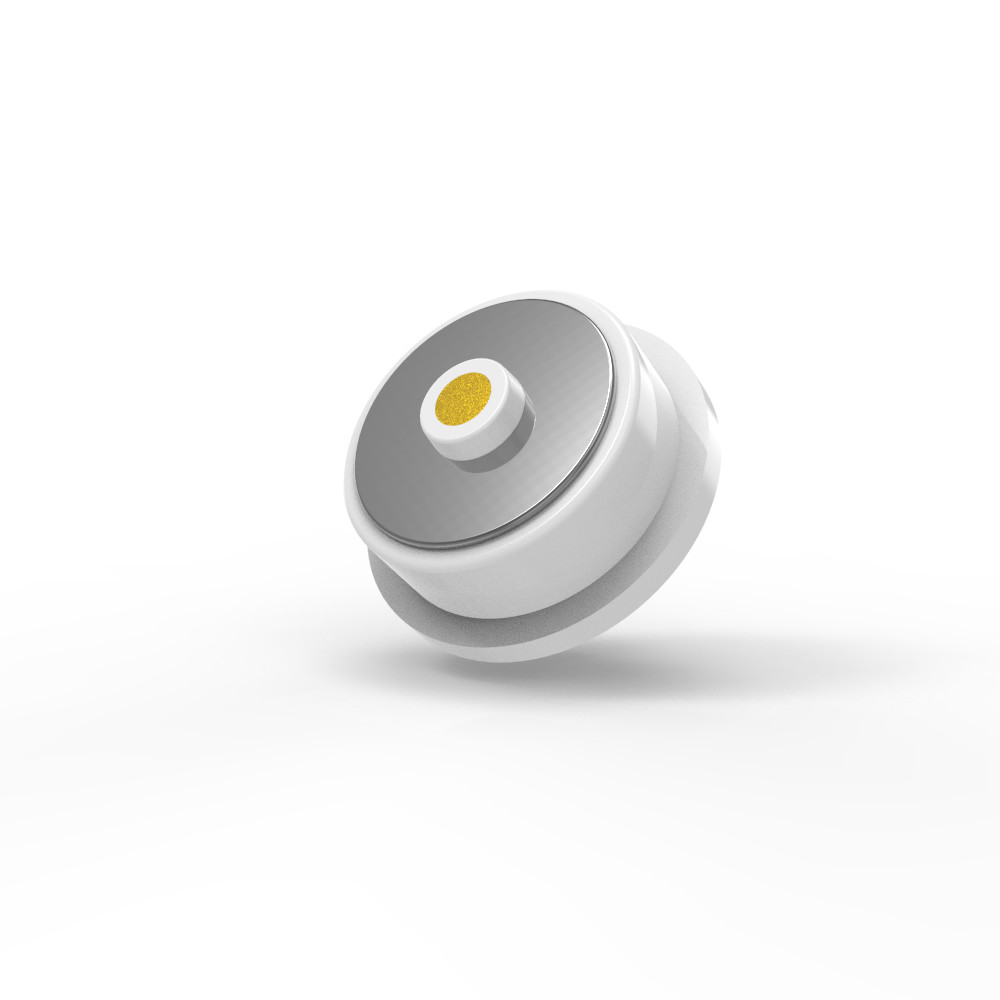

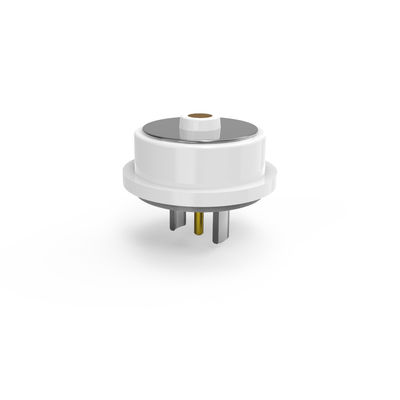

کانکتور مغناطیسی ماده:

اجزای کلیدی و مواد:

1. پین ها (تماس های الکتریکی):

.مواد پایه: آلیاژ برنجی بدون سرب C6801 (محتوای مس بالاتر از برنج استاندارد، ارائه هدایت و مقاومت در برابر خوردگی بهتر).

.آبکاری: مشابه نر - حداقل 5µ" طلا (Au) روی 60-100µ" نیکل (Ni). مقاومت عالی در برابر خوردگی و مقاومت تماسی کم را تضمین می کند.

2. محفظه (بدنه پلاستیکی اصلی):

.مواد: مشابه نر - سفید LCP+30%GF UL94 V-0

3. پوسته (ساختار فلزی خارجی):

.مواد: آلیاژ برنجی بدون سرب C6801.

.آبکاری: نیکل (Ni). محافظت در برابر خوردگی و یک روکش ثابت را فراهم می کند. این یک تفاوت ساختاری قابل توجه در مقابل کانکتور نر است.

3. آهنربا:

.نوع: مشابه نر - NdFeB N52 (قوی ترین درجه رایج).

.آبکاری: نیکل (Ni). برای محافظت از خوردگی آهنربا ضروری است.

مشخصات الکتریکی:

1. ولتاژ کاری: 12 ولت DC (همان نر).

2. جریان کاری: 3.0A (تفاوت بحرانی - بالاتر از رتبه 2A نر).

3. مقاومت تماس: حداکثر 50mΩ در هر پین (مشخصات مشابه نر).

4. تست: 100% تست مدار باز و کوتاه (کنترل کیفیت استاندارد).

انطباق و قابلیت اطمینان:

انطباق زیست محیطی: صریحاً با RoHS و REACH مطابقت دارد.

مقاومت در برابر خوردگی (تست اسپری نمک): 48 ساعت (همان نر، نشان دهنده انعطاف پذیری خوب محیطی برای آبکاری/مواد

توضیحات کاربرد محصول (محدود به موارد زیر نیست):

1. پلاگین جوشکاری PCBboard;
2. تشکیل و کپسوله کردن پس از جوشکاری سیم ها;
3. یک ترمینال انتقال PCBboard را می توان اضافه کرد;
4. قالب گیری تزریقی قالب قابل جاسازی;
5. سیم ها را می توان مستقیماً متصل کرد.

پارامترهای کانکتور کابل مغناطیسی 2 پین دایره ای:

نقشه فنی کانکتور کابل 2 پین دایره ای

نقشه فنی کانکتور مغناطیسی ماده 2 پین دایره ای

Reطرح PCB توصیه شده

مزایای کانکتور مغناطیسی:

●طراحی انسانی اتصال جذب خودکار;

●ضد سقوط انسانی: جدا کردن آن از رابط شارژ آسان است، و جدا کردن دستگاه آسان نیست;

●طول عمر: تا 100000-200000 چرخه;

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب باشد (IPX8);

●زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A انتقال جریان زیاد را تحمل می کند;

●ظاهر کانکتور مغناطیسی را می توان با توجه به طراحی دستگاه کاربردی مشتری مطابقت داد;

●طراحی ساختار ضد اتصال کوتاه محصول و بی نقص;

●انتقال سیگنال با فرکانس بالا را درک کنید، می تواند جایگزین عملکرد سنتی USB2.0 HDMI 1.3 انتقال سیگنال ویدئو و صدا شود

کاربرد محصولات:

1.دستگاه های پوشیدنی، تجهیزات موقعیت یابی هوشمند، دستبندهای هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ، اتصال انتهایی سیم نوار مغناطیسی

2. تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطی داده ها، تجهیزات مخابراتی، اتوماسیون و تجهیزات صنعتی، تجهیزات صوتی و تصویری

3. هوانوردی، الکترونیک هوافضا، ارتباطات نظامی

4. خودرو، ناوبری خودرو، تجهیزات تست و اندازه گیری

5. لوازم الکترونیکی مصرفی (تلفن های همراه، رایانه های لوحی، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)

چرا ما را انتخاب کنید؟

1. خدمات سفارشی سازی حرفه ای

2. قابلیت تولید نمونه سریع

3. سیستم کنترل کیفیت دقیق

4. پردازش با اجزای وارداتی

5. تجهیزات تست با دقت بالا

6. روش های کنترل هزینه منطقی

7. استانداردهای زیست محیطی محصول

نحوه سفارش کانکتور کابل مغناطیسی

مرحله 1: الزامات خود را ارسال کنید
این جزئیات کلیدی را ارائه دهید:

✅نوع کانکتور: به عنوان مثال، فقط شارژ، داده + برق (USB-C/HDMI)، پین پگو، هیبریدی

✅مقدار: حجم سالانه تخمینی (به عنوان مثال، 50 هزار واحد در سال)

✅نیازهای سفارشی سازی:
.شکل/اندازه (به عنوان مثال، دایره ای Ø5mm، زاویه راست)
.رتبه جریان (به عنوان مثال، شارژ سریع 8A)

.رتبه IP (به عنوان مثال، ضد آب IPX8)

.نوع سیگنال (به عنوان مثال، USB 2.0 + برق 12 ولت)
زیبایی شناسی (رنگ، نام تجاری، پرداخت سطح)

✅مشخصات فنی: ولتاژ عملیاتی، چرخه های جفت گیری، محدوده دمای عملیاتی

مرحله 2: نقل قول و توافق
UPE ارائه می دهد:
.قیمت واحد (تخفیف حجمی برای سفارشات 5K+)
.زمان تحویل (نمونه سازی + تولید انبوه)
.شرایط پرداخت (به عنوان مثال، 50٪ سپرده، 50٪ قبل از حمل و نقل)

نهایی کردن: MOQ، برنامه تحویل، بسته بندی

مرحله 3: سفارش را تأیید و پرداخت کنید
یک PO یا توافقنامه سفارش رسمی را امضا کنید

پرداخت ایمن از طریق:
.انتقال بانکی (SWIFT/TT)
.PayPal
.اعتبار اسنادی (برای سفارشات عمده)

مرحله 4: تولید و حمل و نقل
✅نمونه سازی: 5-7 روز (تایید نمونه قبل از تولید انبوه)

✅تولید انبوه: 15-20 روز (مقیاس گذاری انعطاف پذیر)

حمل و نقل:
.EXW
.لجستیک قابل ردیابی (DHL، FedEx، حمل و نقل دریایی)

مرحله 5: تضمین کیفیت
✅قبل از حمل و نقل: UPE گزارش های QC (تست IP، بررسی تداوم) را ارائه می دهد

✅پس از تحویل: بازرسی برای:
.دقت ابعادی
.عملکرد سیگنال/برق
.ثبات پایان
