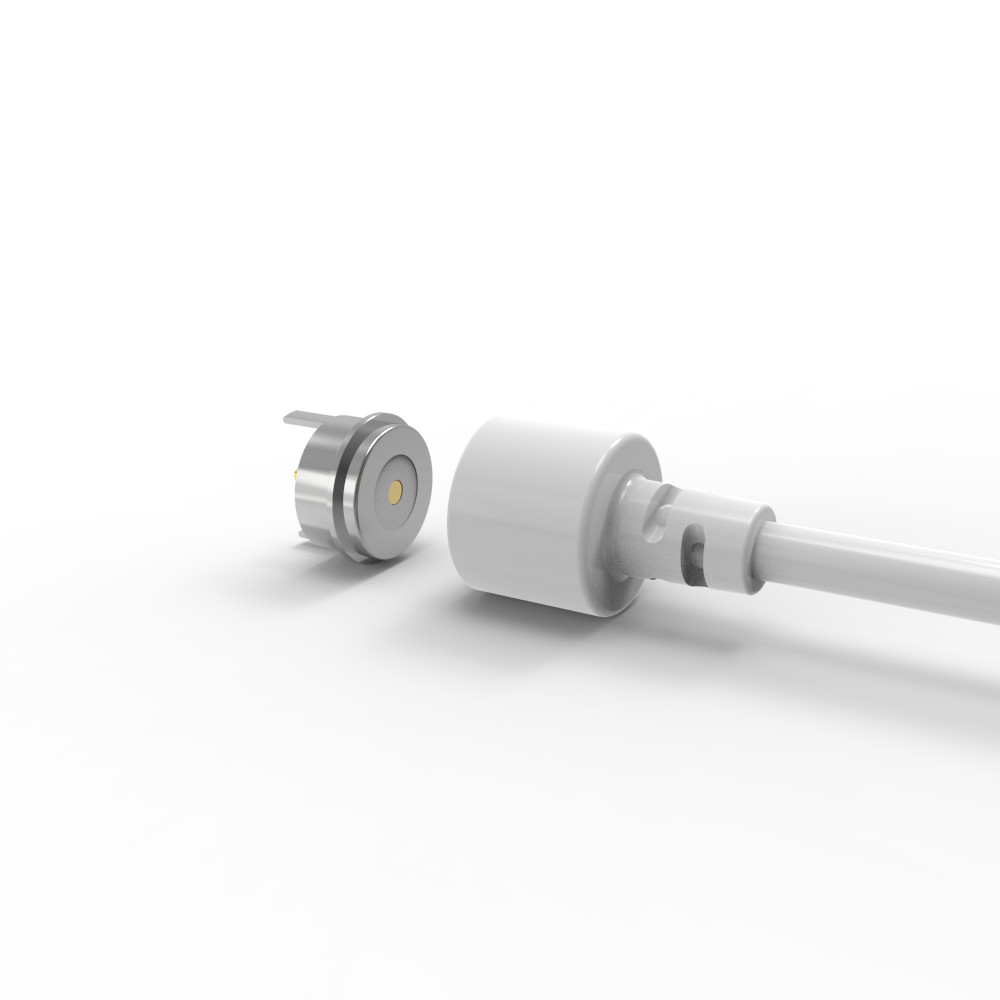

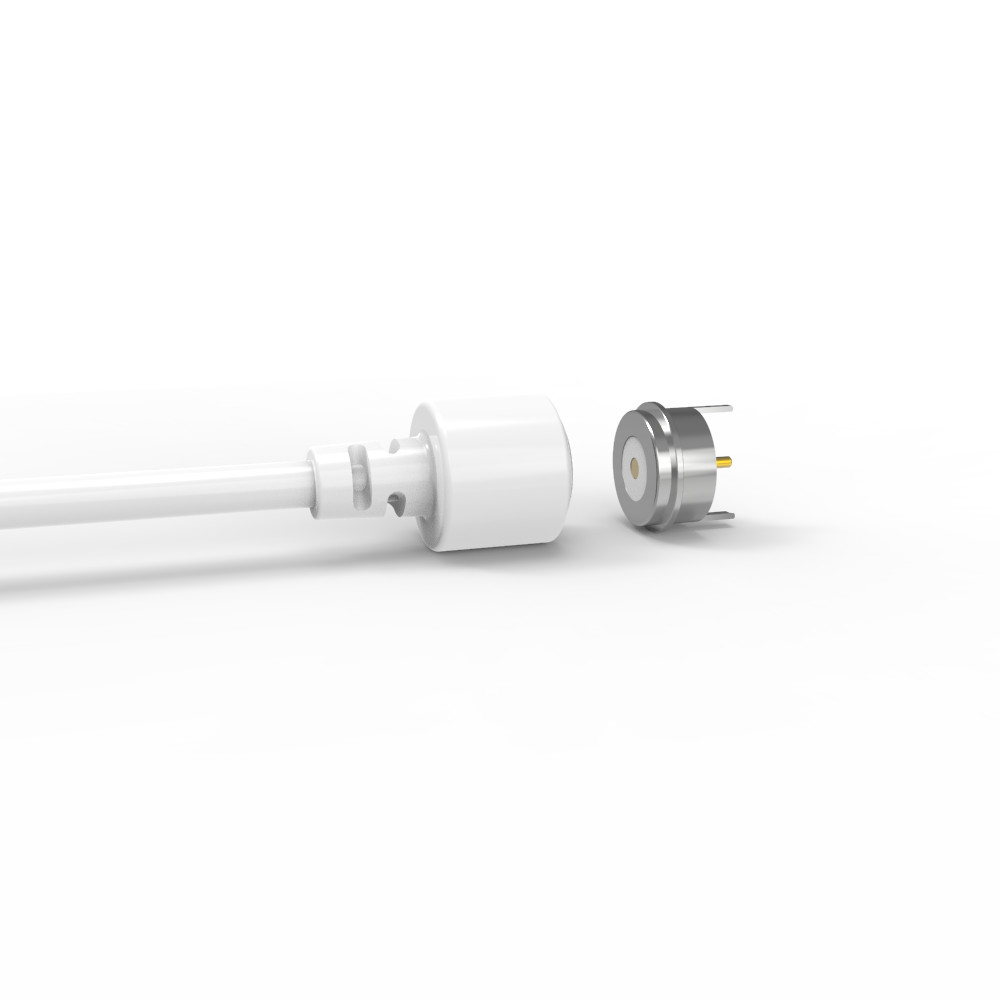

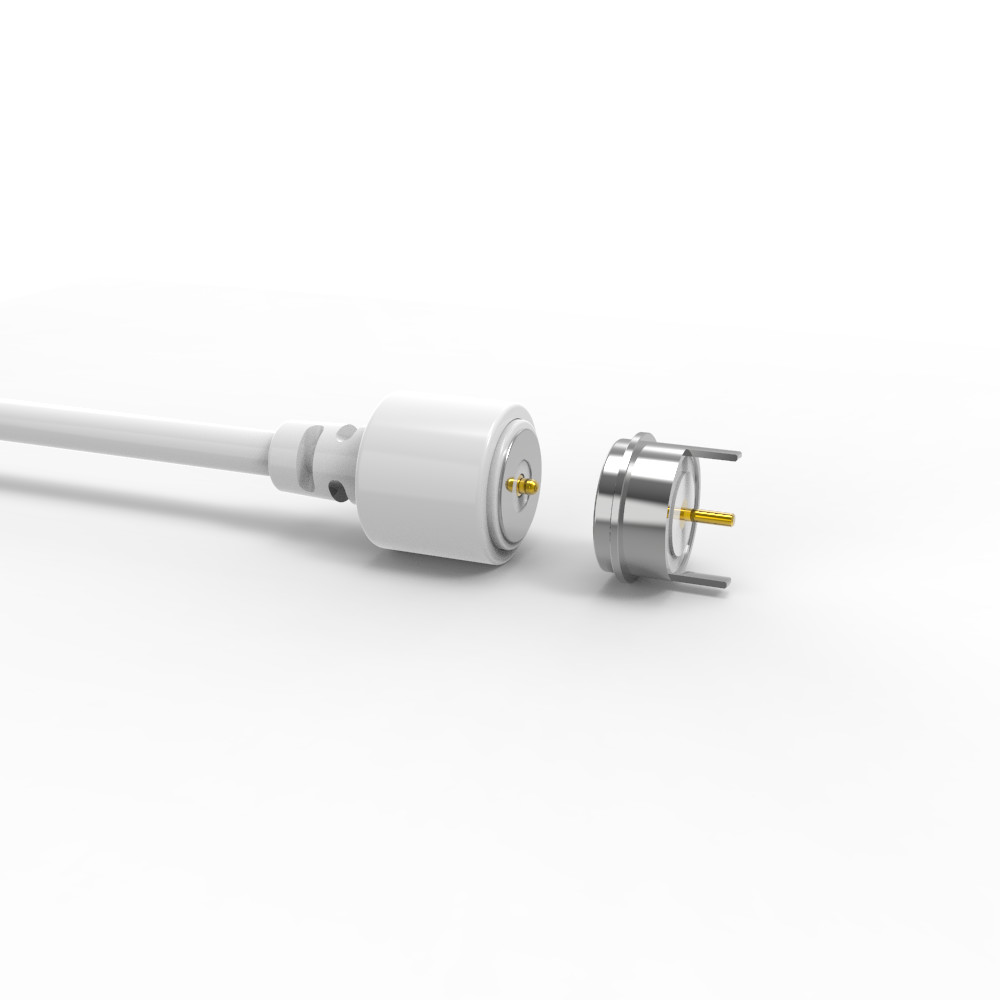

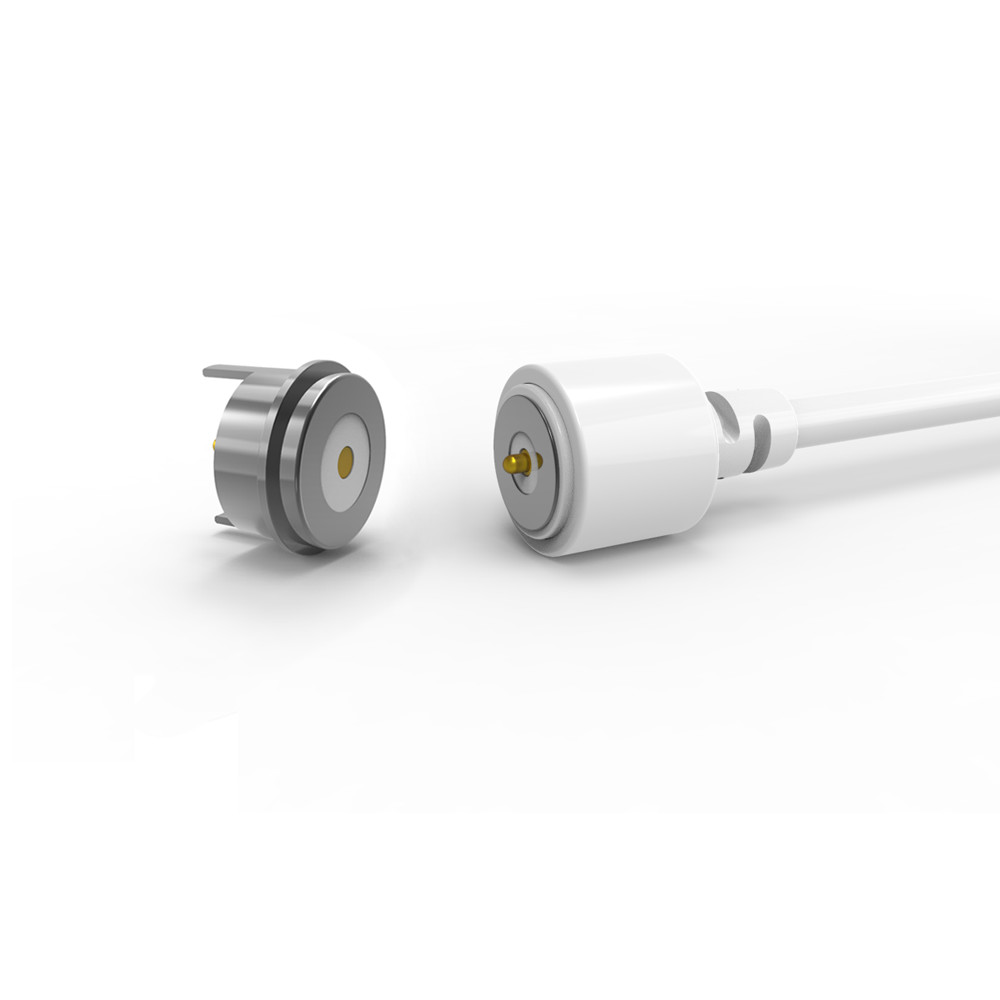

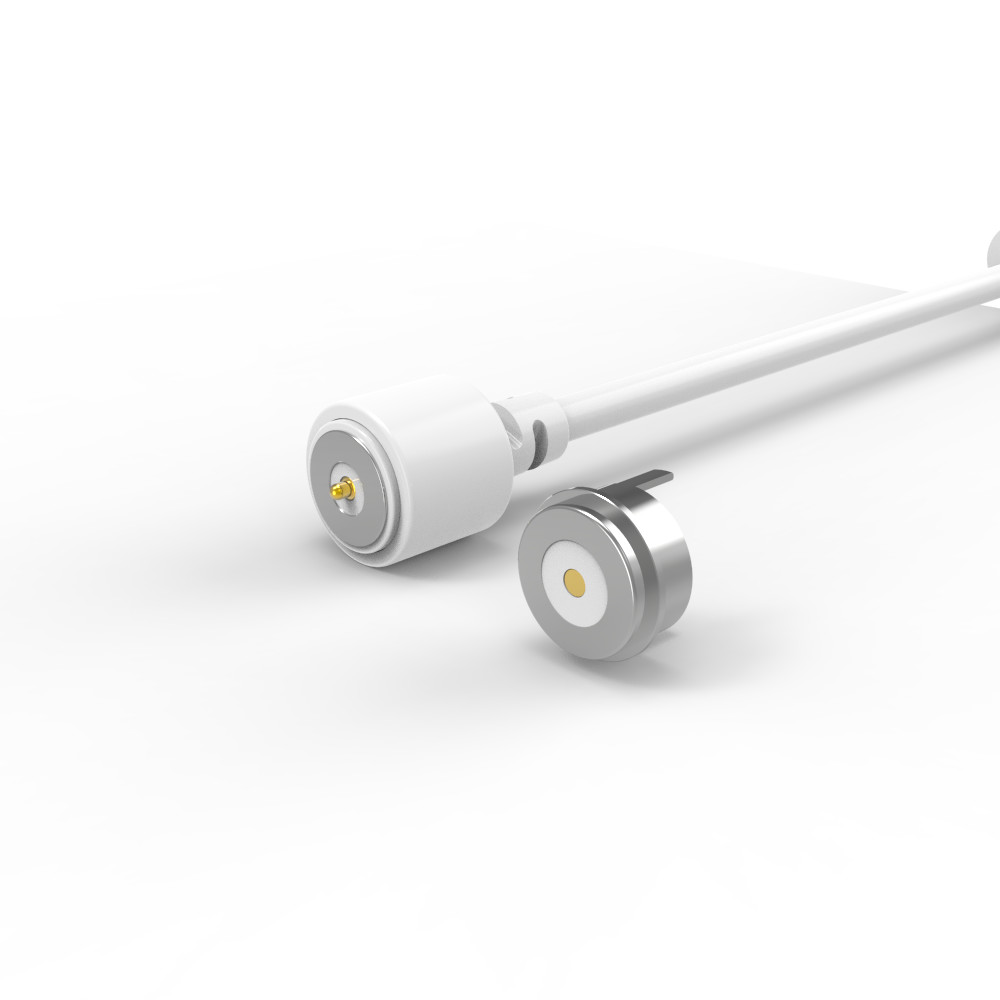

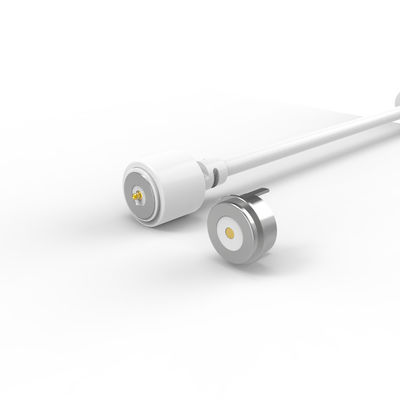

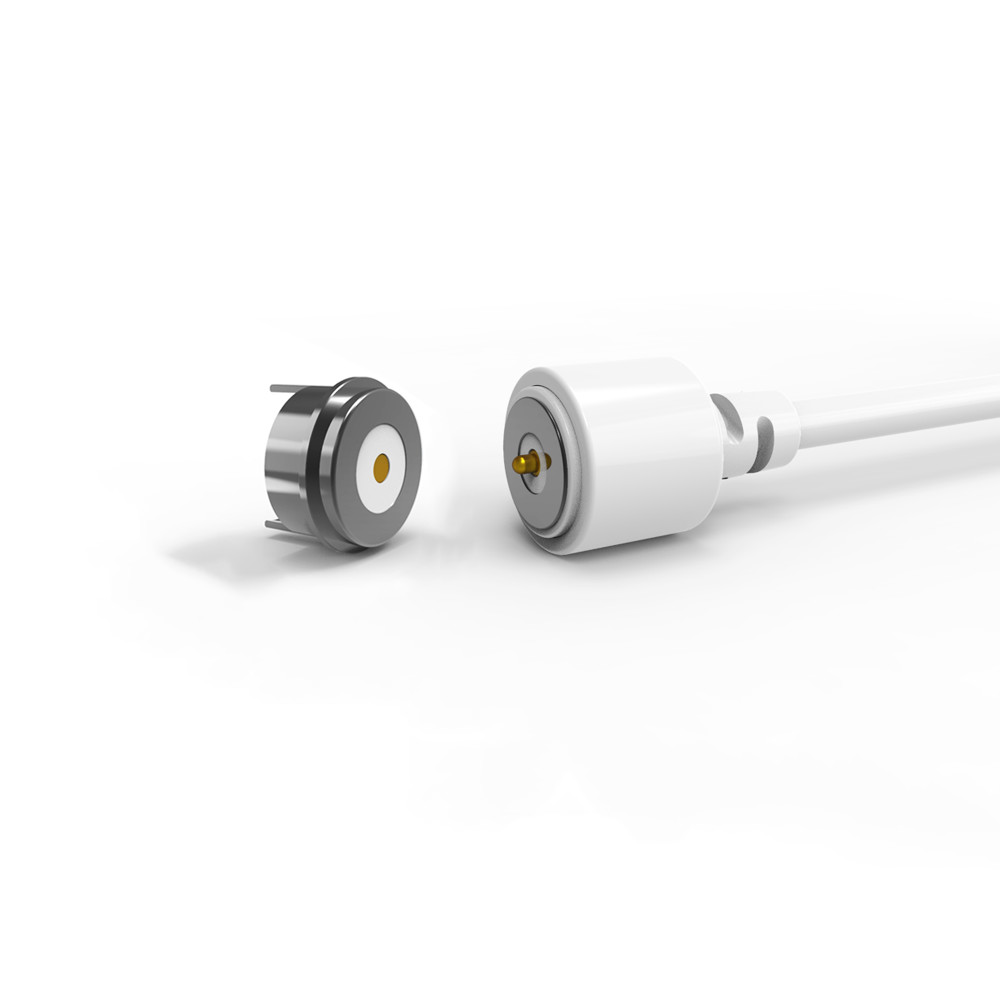

کانکتور پین پگو فنری مغناطیسی 2 موقعیتی به کانکتور کابل مغناطیسی USB A

کانکتور پین پگو فنری مغناطیسی 2 پوزیشن به کانکتور کابل مغناطیسی USB A.

UPE تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.

ما طراحان حرفه ای خود را داریم تا نیازهای شما را برآورده کنیم و خدمات سفارشی سازی کانکتور مغناطیسی را ارائه دهیم. محصولات و راه حل های مختلف کانکتور پین پگو مغناطیسی را می توان با توجه به نیازهای مختلف مشتری طراحی کرد.

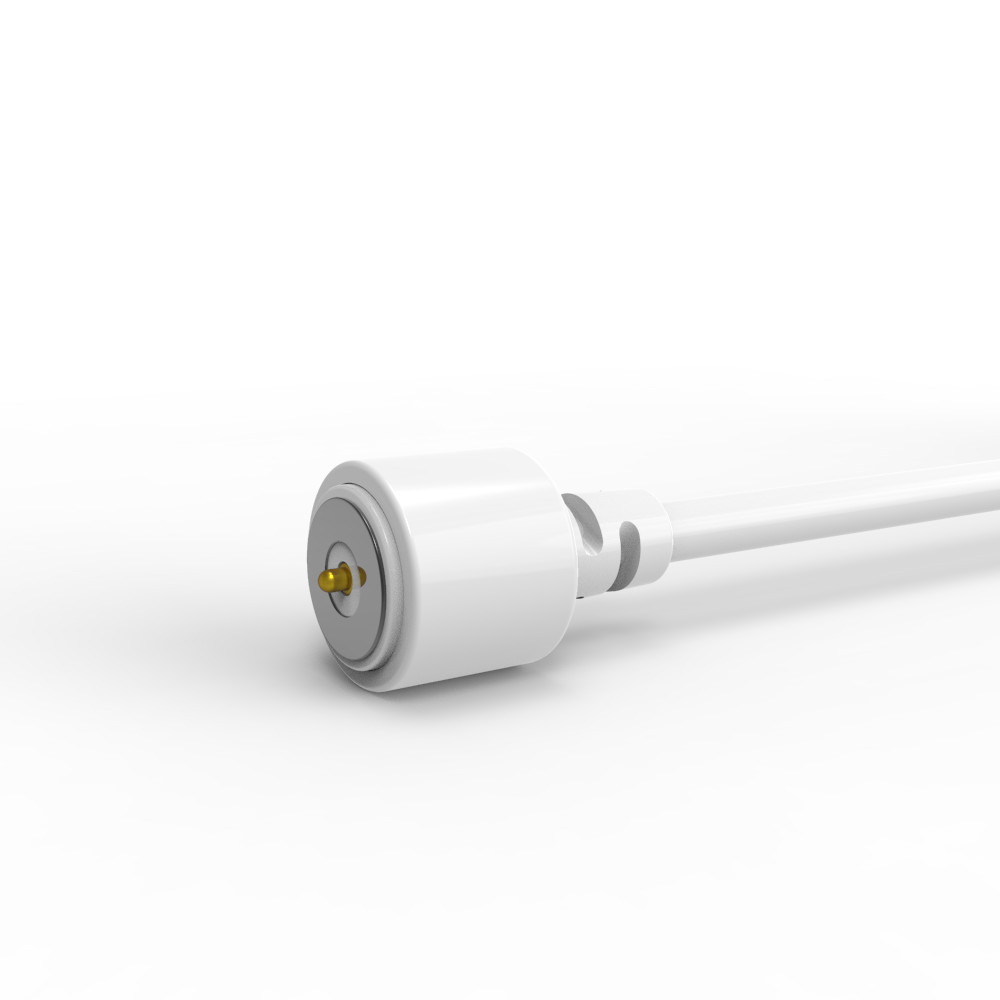

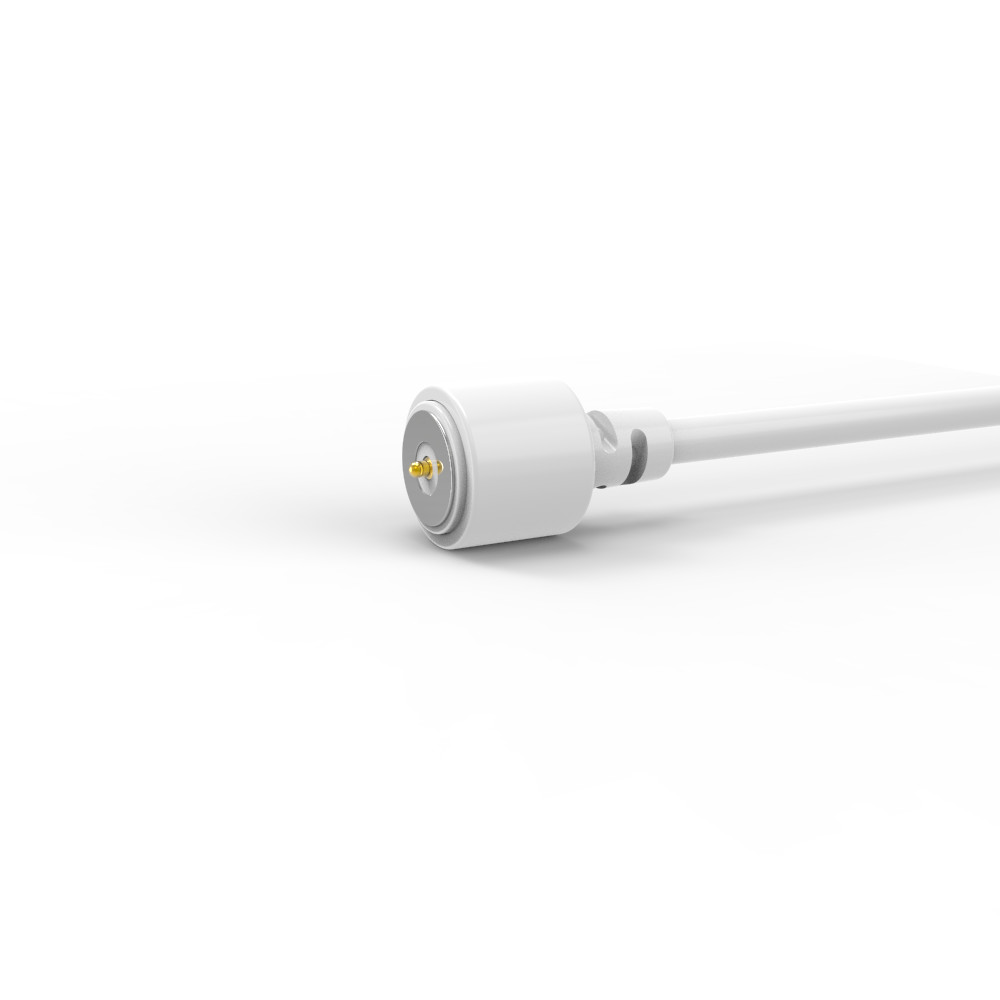

کانکتور کابل مغناطیسی نر:

1. مواد و ساخت (برتر و بادوام):

پین های پگو: هسته برنجی با آبکاری با کیفیت بالا (60~100µ" Ni زیر 5µ" Au) که مقاومت در برابر خوردگی، مقاومت تماسی کم و قابلیت اطمینان طولانی مدت را تضمین می کند.

محفظه: HTN+30% الیاف شیشه (UL94 V-0) – استحکام مکانیکی عالی، مقاومت در برابر حرارت و بازدارندگی شعله.

آهنربا: NdFeB N52 (آبکاری شده با نیکل) – قدرت مغناطیسی پیشرو در صنعت (درجه N52) برای جفت گیری ایمن با محافظت در برابر خوردگی.

کابل و روکش:

کابل: OD 3.0mm، 2 هسته (43x0.08mm رشته های مس قلع اندود).

کانکتور و روکش سیم: TPE سفید 90A – انعطاف پذیر، مقاوم در برابر سایش و از نظر زیبایی شناسی سازگار.

2. عملکرد مکانیکی (مهندسی دقیق):

نیروی فنر: 60 گرم ±10 گرم @ 1.0 میلی متر کورس کار – بهینه شده برای فشار تماس پایدار و جفت گیری آسان.

کورس: کل حرکت 1.2 میلی متر (کورس کار 1.0 میلی متر).

طول عمر: 10000+ چرخه – طراحی قوی برای فرکانس بالا

3. قابلیت اطمینان الکتریکی (آزمایش شده و تایید شده):

رتبه بندی: 12 ولت / 2 آمپر – مناسب برای انتقال داده/برق با توان کم (به عنوان مثال، دستگاه های پوشیدنی، دستگاه های اینترنت اشیا).

مقاومت تماسی: ≤50mΩ در هر پین (اطمینان از افت ولتاژ کم).

تست: 100% مدار باز/کوتاه تست شده + اسپری نمک 48 ساعته (اعتبار سنجی مقاومت در برابر خوردگی).

انطباق: ROHS/REACH – از نظر زیست محیطی برای بازارهای جهانی ایمن است.

کانکتور مغناطیسی ماده:

اجزای کلیدی و مواد:

1. پین ها (تماس های الکتریکی):

.مواد پایه: آلیاژ برنج بدون سرب C6801 (محتوای مس بالاتر از برنج استاندارد، ارائه هدایت و مقاومت در برابر خوردگی بهتر).

.آبکاری: مشابه نر - حداقل 5µ" طلا (Au) روی 60-100µ" نیکل (Ni). مقاومت عالی در برابر خوردگی و مقاومت تماسی کم را تضمین می کند.

2. محفظه (بدنه پلاستیکی اصلی):

.مواد: مشابه نر - مشکی HTN+30% الیاف شیشه، UL94 V-0. استحکام بالا، مقاومت در برابر دما و بازدارندگی شعله را فراهم می کند.

3. پوسته (ساختار فلزی خارجی):

.مواد: آلیاژ برنج بدون سرب C6801.

.آبکاری: نیکل (Ni). محافظت در برابر خوردگی و یک پوشش ثابت را فراهم می کند. این یک تفاوت ساختاری قابل توجه در مقابل کانکتور نر است.

3. آهنربا:

.نوع: مشابه نر - NdFeB N52 (قوی ترین درجه رایج).

.آبکاری: نیکل (Ni). برای محافظت از خوردگی آهنربا ضروری است.

مشخصات الکتریکی:

1. ولتاژ کاری: 12 ولت DC (مشابه نر).

2. جریان کاری: 5.0 آمپر (تفاوت بحرانی - بالاتر از رتبه 2 آمپر نر).

3. مقاومت تماسی: حداکثر 50mΩ در هر پین (مشخصات مشابه نر).

4. تست: 100% تست مدار باز و کوتاه (کنترل کیفیت استاندارد).

انطباق و قابلیت اطمینان:

انطباق زیست محیطی: صریحاً مطابق با RoHS و REACH.

مقاومت در برابر خوردگی (تست اسپری نمک): 48 ساعت (مشابه نر، نشان دهنده مقاومت محیطی خوب برای آبکاری/مواد

توضیحات کاربرد محصول (محدود به موارد زیر نیست):

این کانکتور ماده برای ادغام همه کاره در محصولات نهایی طراحی شده است:

1. برد PCB جوشکاری پلاگین: برای لحیم کاری مستقیم از طریق سوراخ یا به طور بالقوه نصب سطحی روی PCB طراحی شده است. پوسته احتمالاً دارای زبانه ها/پین های لحیم کاری است.

2. شکل دهی و کپسوله سازی پس از جوشکاری سیم ها: می تواند با سیم های متصل شده ابتدا مونتاژ شود، سپس برای کاهش فشار و آب بندی، قالب گیری/کپسوله سازی شود.

3. اضافه کردن ترمینال انتقال به PCB: نشان می دهد که کانکتور را می توان به یک PCB واسطه "ترمینال انتقال" متصل کرد که سپس به PCB اصلی متصل می شود (برای مدولار بودن یا تراز مفید است).

4. تزریق قالب برای قالب قابل جاسازی: برای ادغام ایمن در محفظه پلاستیکی محصول از طریق قالب گیری درج طراحی شده است. محفظه HTN و پوسته فلزی نقاط لنگر قوی را فراهم می کنند.

5. سیم ها مستقیماً متصل می شوند: سیم ها را می توان مستقیماً به پین های کانکتور (به عنوان مثال، لحیم کاری، چین دار) خاتمه داد، بدون اینکه لزوماً ابتدا روی PCB باشند.

پارامترهای کانکتور کابل مغناطیسی 2 پین دایره ای:

نقشه فنی کانکتور کابل 2 پین دایره ای

نقشه فنی کانکتور مغناطیسی ماده 2 پین دایره ای

Reتوصیه شده طرح PCB

مزایای کانکتور مغناطیسی:

●طراحی انسانی اتصال تجربه جذب خودکار;

●ضد سقوط انسانی: جدا کردن آن از رابط شارژ آسان است، و جدا کردن دستگاه آسان نیست;

●طول عمر: تا 100000-200000 چرخه;

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب باشد (IPX8);

●زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A انتقال جریان زیاد را تحمل می کند;

●ظاهر کانکتور مغناطیسی را می توان با توجه به طراحی دستگاه کاربردی مشتری مطابقت داد;

●طراحی ساختار ضد اتصال کوتاه محصول و ضد خطا;

●انتقال سیگنال با فرکانس بالا را تحقق بخشید، می تواند جایگزین عملکرد سنتی USB2.0 HDMI 1.3 انتقال سیگنال ویدئو و صدا شود

کاربرد محصولات:

1.دستگاه های پوشیدنی، تجهیزات موقعیت یابی هوشمند، دستبندهای هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ، اتصال انتهایی سیم نوار مغناطیسی

2. تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطی داده ها، تجهیزات مخابراتی، اتوماسیون و تجهیزات صنعتی، تجهیزات صوتی و تصویری

3. هوانوردی، الکترونیک هوافضا، ارتباطات نظامی

4. خودرو، ناوبری خودرو، تجهیزات تست و اندازه گیری

5. لوازم الکترونیکی مصرفی (تلفن های همراه، رایانه های لوحی، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)

چرا ما را انتخاب کنید؟

1. خدمات سفارشی سازی حرفه ای

2. قابلیت تولید نمونه سریع

3. سیستم کنترل کیفیت دقیق

4. پردازش با اجزای وارداتی

5. تجهیزات تست با دقت بالا

6. روش های کنترل هزینه منطقی

7. استانداردهای زیست محیطی محصول

نحوه سفارش کانکتور کابل مغناطیسی

مرحله 1: الزامات خود را ارسال کنید
این جزئیات کلیدی را ارائه دهید:

✅نوع کانکتور: به عنوان مثال، فقط شارژ، داده+برق (USB-C/HDMI)، پین پگو، هیبریدی

✅کمیت: حجم سالانه تخمینی (به عنوان مثال، 50 هزار واحد در سال)

✅نیازهای سفارشی سازی:
.شکل/اندازه (به عنوان مثال، دایره ای Ø5mm، زاویه راست)
.رتبه جریان (به عنوان مثال، شارژ سریع 8A)

.رتبه IP (به عنوان مثال، ضد آب IPX8)

.نوع سیگنال (به عنوان مثال، USB 2.0 + برق 12 ولت)
زیبایی شناسی (رنگ، نام تجاری، پرداخت سطح)

✅مشخصات فنی: ولتاژ کاری، چرخه های جفت گیری، محدوده دمای عملیاتی

مرحله 2: نقل قول و توافق
UPE ارائه می دهد:
.قیمت واحد (تخفیف حجمی برای سفارشات 5K+)
.زمان تحویل (نمونه سازی + تولید انبوه)
.شرایط پرداخت (به عنوان مثال، 50٪ سپرده، 50٪ قبل از حمل و نقل)

نهایی کردن: MOQ، برنامه تحویل، بسته بندی

مرحله 3: تایید سفارش و پرداخت
یک PO یا توافقنامه سفارش رسمی را امضا کنید

پرداخت ایمن از طریق:
.حواله بانکی (SWIFT/TT)
.پی پال
.اعتبار اسنادی (برای سفارشات عمده)

مرحله 4: تولید و حمل و نقل
✅نمونه سازی: 5-7 روز (تایید نمونه قبل از تولید انبوه)

✅تولید انبوه: 15-20 روز (مقیاس بندی انعطاف پذیر)

حمل و نقل:
.EXW
.لجستیک قابل ردیابی (DHL، FedEx، حمل و نقل دریایی)

مرحله 5: تضمین کیفیت
✅قبل از حمل و نقل: UPE گزارش های QC (تست IP، بررسی تداوم) را ارائه می دهد

✅پس از تحویل: بازرسی برای:
.دقت ابعادی
.عملکرد سیگنال/برق
.ثبات پایان
