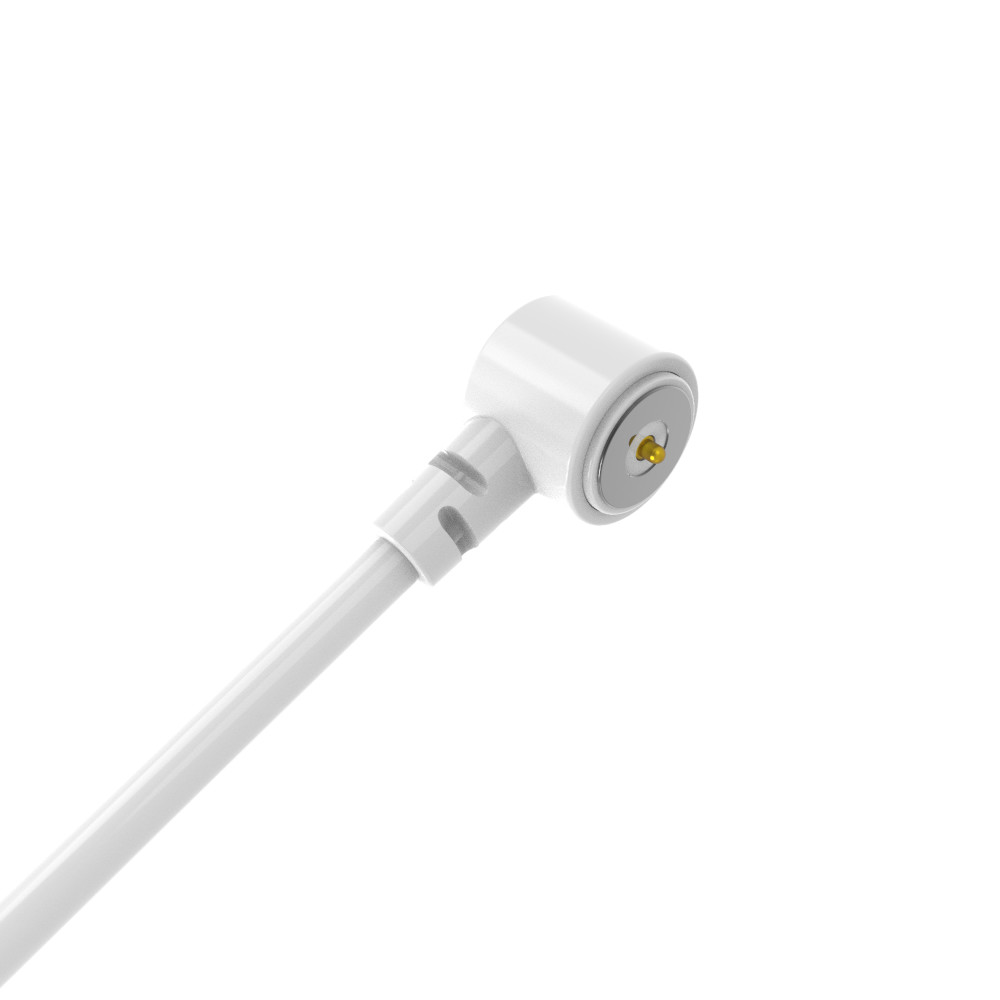

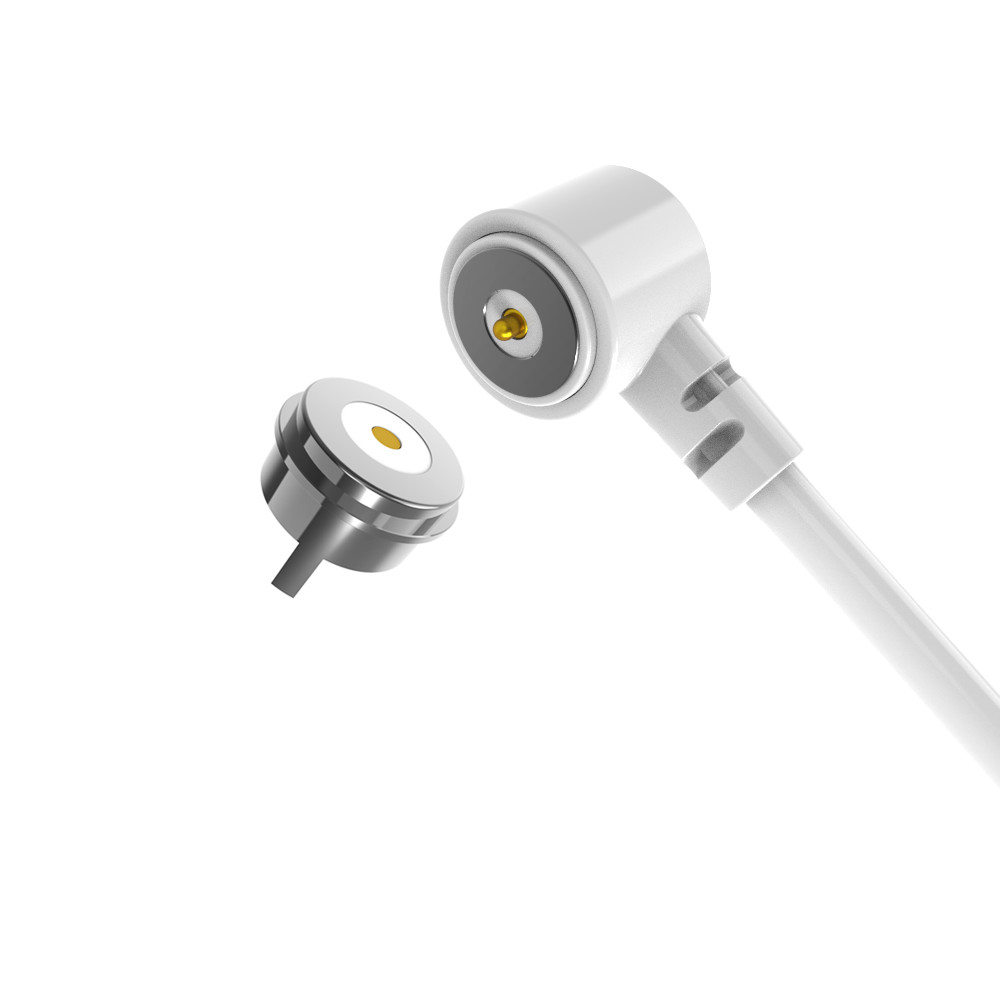

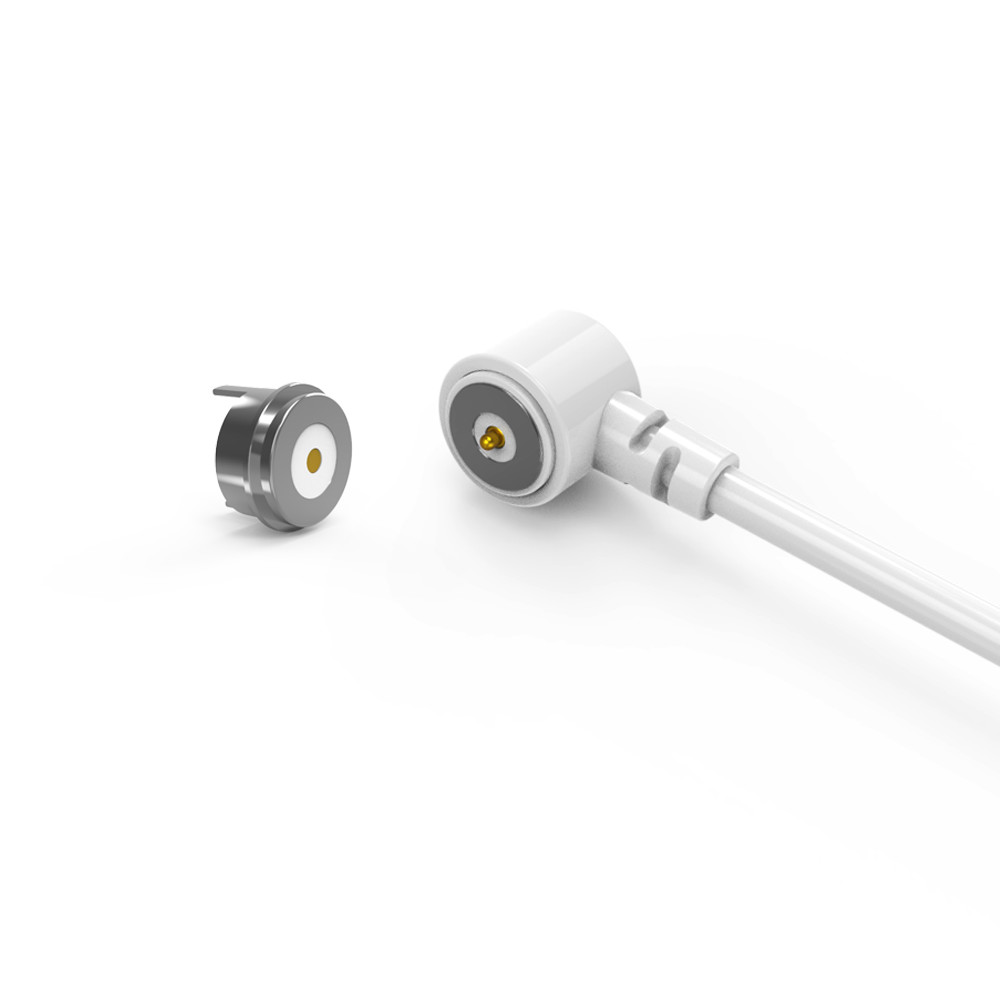

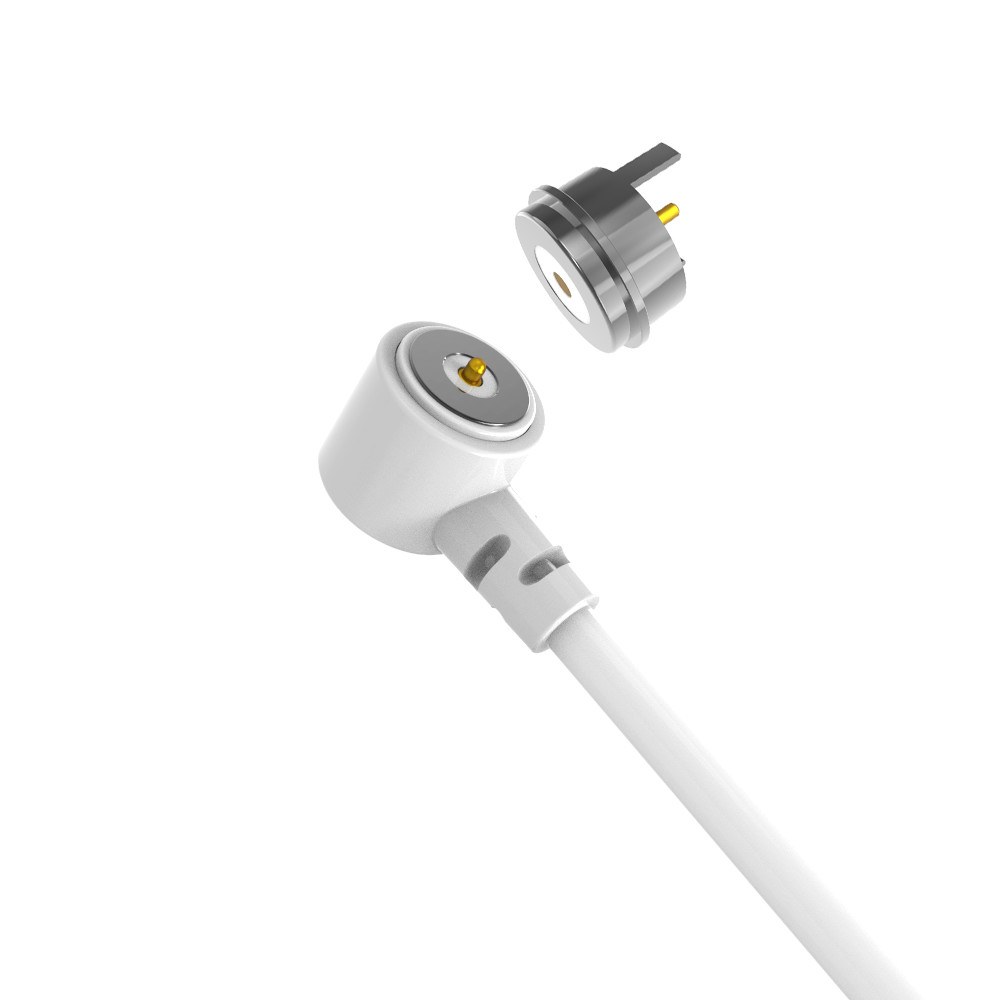

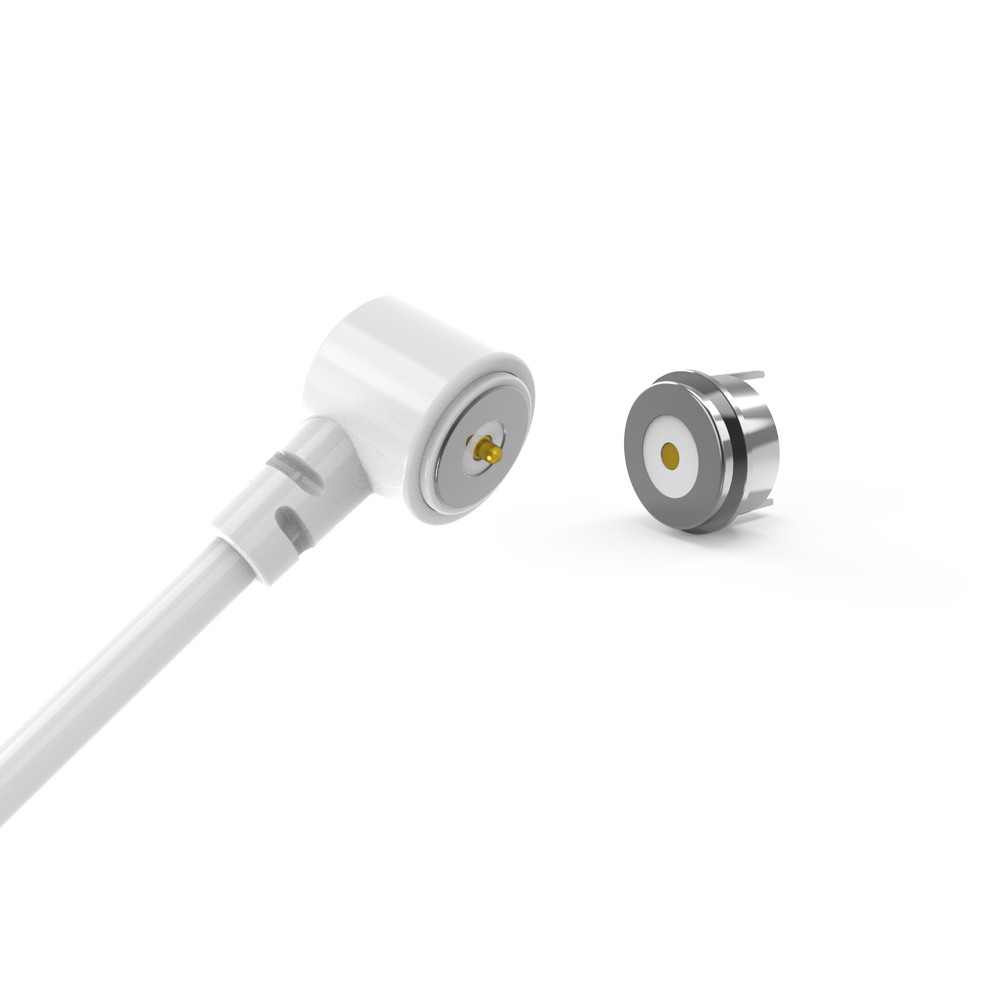

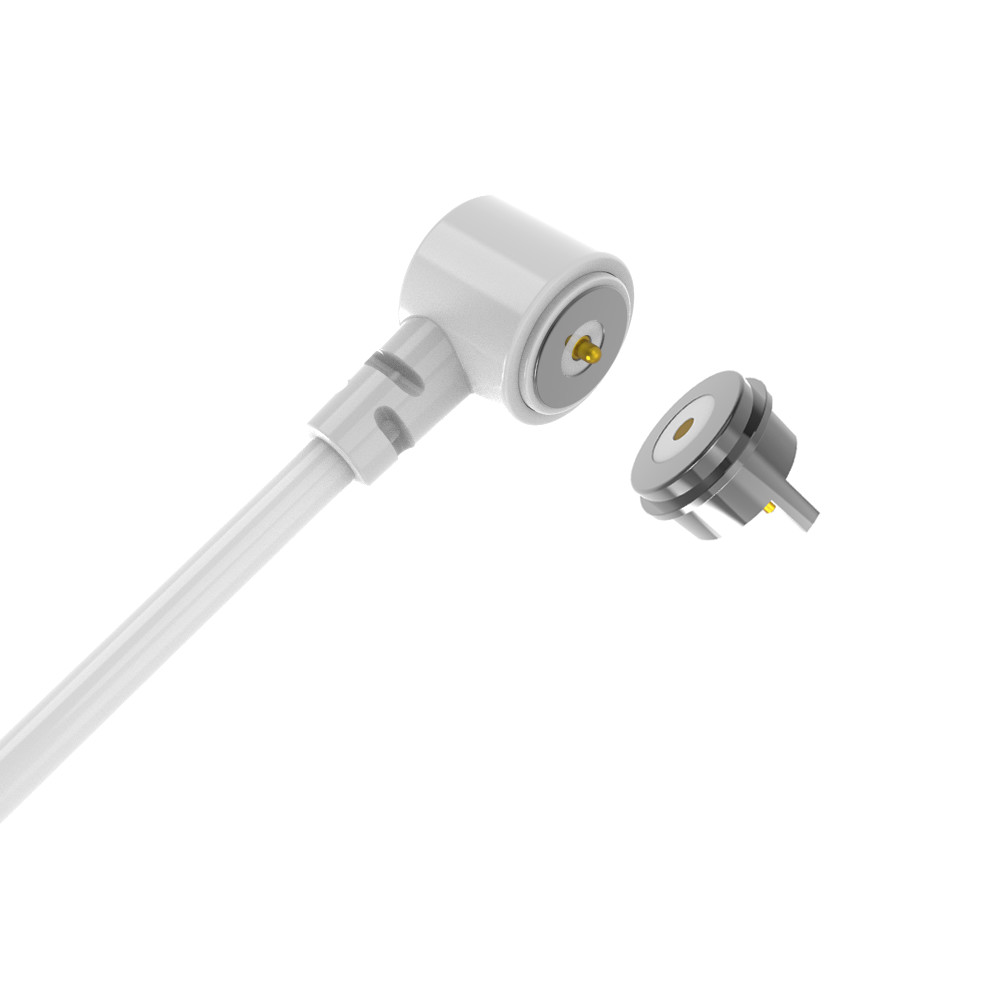

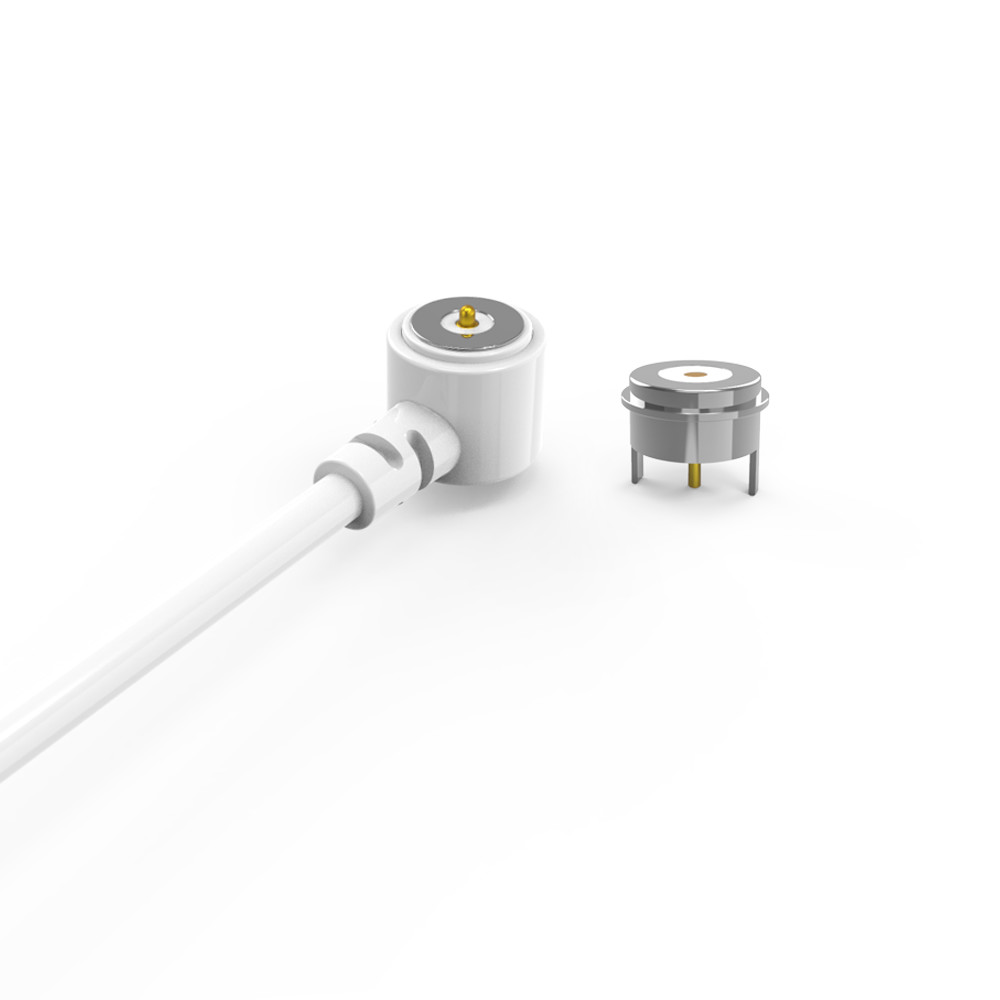

کابل USB مغناطیسی TPE سفید Dia.8.0MM کانکتور کابل تست اسپری نمک 48 ساعته.
UPE یک تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.
ما طراحان حرفه ای خود را داریم تا نیازهای شما را برآورده کنیم و خدمات سفارشی سازی کانکتور مغناطیسی را ارائه دهیم. محصولات و راه حل های مختلف کانکتور پین پگو مغناطیسی را می توان با توجه به نیازهای مختلف مشتری طراحی کرد.
کانکتور کابل مغناطیسی نر:
1. مواد و ساخت (برتر و بادوام):
پین های پگو: هسته برنجی با آبکاری با کیفیت بالا (60~100µ" Ni زیر 5µ" Au) که مقاومت در برابر خوردگی، مقاومت تماس کم و قابلیت اطمینان طولانی مدت را تضمین می کند.
محفظه: HTN+30% الیاف شیشه (UL94 V-0) – استحکام مکانیکی عالی، مقاومت در برابر حرارت و مقاومت در برابر شعله.
آهنربا: NdFeB N52 (آبکاری شده با نیکل) – استحکام مغناطیسی پیشرو در صنعت (درجه N52) برای جفت گیری ایمن با محافظت در برابر خوردگی.
کابل و روکش:
کابل: OD 3.0mm، 2 هسته (43x0.08mm رشته های مس قلع اندود).
کانکتور و روکش سیم: TPE سفید 90A – انعطاف پذیر، مقاوم در برابر سایش و از نظر زیبایی شناسی سازگار.
2. عملکرد مکانیکی (مهندسی دقیق):
نیروی فنر: 60 گرم ±10 گرم @ 1.0 میلی متر کورس کار – بهینه شده برای فشار تماس پایدار و جفت گیری آسان.
کورس: کل حرکت 1.2 میلی متر (کورس کار 1.0 میلی متر).
طول عمر: 10000+ چرخه – طراحی قوی برای فرکانس بالا
3. قابلیت اطمینان الکتریکی (تست شده و تایید شده):
رتبه بندی: 12 ولت / 2 آمپر – مناسب برای انتقال داده/برق با توان کم (به عنوان مثال، دستگاه های پوشیدنی، دستگاه های IoT).
مقاومت تماس: ≤50mΩ در هر پین (اطمینان از افت ولتاژ کم).
تست: 100% مدار باز/کوتاه تست شده + اسپری نمک 48 ساعته (اعتبار سنجی مقاومت در برابر خوردگی).
انطباق: ROHS/REACH – از نظر زیست محیطی برای بازارهای جهانی ایمن است.
کانکتور مغناطیسی ماده:
اجزای کلیدی و مواد:
1. پین ها (تماس های الکتریکی):
.مواد پایه: آلیاژ برنج بدون سرب C6801 (محتوای مس بالاتر از برنج استاندارد، ارائه هدایت و مقاومت در برابر خوردگی بهتر).
.آبکاری: مشابه نر - حداقل 5µ" طلا (Au) روی 60-100µ" نیکل (Ni). مقاومت عالی در برابر خوردگی و مقاومت تماس کم را تضمین می کند.
2. محفظه (بدنه پلاستیکی اصلی):
.مواد: مشابه نر - HTN سیاه + 30% الیاف شیشه، UL94 V-0. استحکام بالا، مقاومت در برابر دما و مقاومت در برابر شعله را فراهم می کند.
3. پوسته (ساختار فلزی خارجی):
.مواد: آلیاژ برنج بدون سرب C6801.
.آبکاری: نیکل (Ni). محافظت در برابر خوردگی و یک پوشش ثابت را فراهم می کند. این یک تفاوت ساختاری قابل توجه در مقابل کانکتور نر است.
3. آهنربا:
.نوع: مشابه نر - NdFeB N52 (قوی ترین درجه رایج).
.آبکاری: نیکل (Ni). برای محافظت از خوردگی آهنربا ضروری است.
مشخصات الکتریکی:
1. ولتاژ کاری: 12 ولت DC (همان نر).
2. جریان کاری: 5.0 آمپر (تفاوت بحرانی - بالاتر از رتبه 2 آمپر نر).
3. مقاومت تماس: حداکثر 50mΩ در هر پین (مشخصات مشابه نر).
4. تست: 100% تست مدار باز و کوتاه (کنترل کیفیت استاندارد).
انطباق و قابلیت اطمینان:
انطباق زیست محیطی: صریحاً مطابق با RoHS و REACH.
مقاومت در برابر خوردگی (تست اسپری نمک): 48 ساعت (همان نر، نشان دهنده انعطاف پذیری خوب محیطی برای آبکاری/مواد
توضیحات کاربرد محصول (محدود به موارد زیر نیست):
این کانکتور ماده برای ادغام همه کاره در محصولات نهایی طراحی شده است:
1. صفحه PCB جوشکاری پلاگین: برای لحیم کاری مستقیم از طریق سوراخ یا به طور بالقوه نصب سطحی روی PCB طراحی شده است. پوسته احتمالاً دارای زبانه ها/پین های لحیم کاری است.
2. شکل دهی و کپسوله سازی پس از جوشکاری سیم ها: می تواند با سیم های متصل شده ابتدا مونتاژ شود، سپس برای کاهش فشار و آب بندی، قالب گیری/کپسوله شود.
3. اضافه کردن ترمینال انتقال به PCB: نشان می دهد که کانکتور را می توان به یک PCB واسطه "ترمینال انتقال" متصل کرد که سپس به PCB اصلی متصل می شود (برای مدولار بودن یا تراز مفید است).
4. قالب گیری تزریقی برای قالب قابل جاسازی: برای ادغام ایمن در محفظه پلاستیکی محصول از طریق قالب گیری درج طراحی شده است. محفظه HTN و پوسته فلزی نقاط لنگر قوی را فراهم می کنند.
5. سیم ها مستقیماً متصل شده اند: سیم ها را می توان مستقیماً به پین های کانکتور (به عنوان مثال، لحیم کاری، چین دار) خاتمه داد بدون اینکه لزوماً ابتدا روی PCB باشند.
پارامترهای کانکتور کابل مغناطیسی 2 پین دایره ای:
|
نام
|
کانکتور کابل مغناطیسی
|
|
نوع
|
نر/ماده
|
|
پین
|
2 پین
|
|
قطر
|
8.0 میلی متر
|
|
سیم
|
TPE
|
|
طول کابل
|
1000±20 میلی متر
|
|
رنگ
|
سفید
|
|
پین پگو/قطعات چرخشی
|
C6801 بدون سرب
|
|
آهنربا
|
N52 NdFeB آبکاری Ni 15-20um
|
|
محفظه
|
HTN سیاه UL94V-0
|
|
نیروی فنر
|
60 گرم±10گرم، در 1.0میلی متر کورس کار
|
|
کاملکورس
|
1.2 میلی متر
|
|
عمر مکانیکی
|
10000 چرخه حداقل.
|
|
جریان
|
2A حداکثر
|
|
ولتاژ
|
DC 12V
|
|
مقاومت تماس
|
50mΩ حداکثر (PIN).
|
|
دمای عملیاتی
|
-25℃ تا +80℃
|
|
تست اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول مطابق با ROHS یا REACH
|
|
تست
|
100% تست باز و کوتاه
|
نقشه فنی کانکتور کابل 2 پین دایره ای
نقشه فنی کانکتور مغناطیسی ماده 2 پین دایره ای
Reطرح PCB توصیه شده
مزایای کانکتور مغناطیسی:
●طراحی انسانی تجربه اتصال جذب خودکار;
●ضد سقوط انسانی: به راحتی از رابط شارژ جدا می شود، و جدا کردن دستگاه آسان نیست;
●طول عمر: تا 100000-200000 چرخه;
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب باشد (IPX8);
●زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A در برابر انتقال جریان زیاد مقاومت می کند;
●ظاهر کانکتور مغناطیسی را می توان با توجه به طراحی دستگاه کاربردی مشتری مطابقت داد;
●طراحی ساختار ضد اتصال کوتاه محصول و ضد خطا;
●انتقال سیگنال با فرکانس بالا را درک کنید، می تواند جایگزین عملکرد سنتی USB2.0 HDMI 1.3 انتقال سیگنال ویدئو و صدا شود
