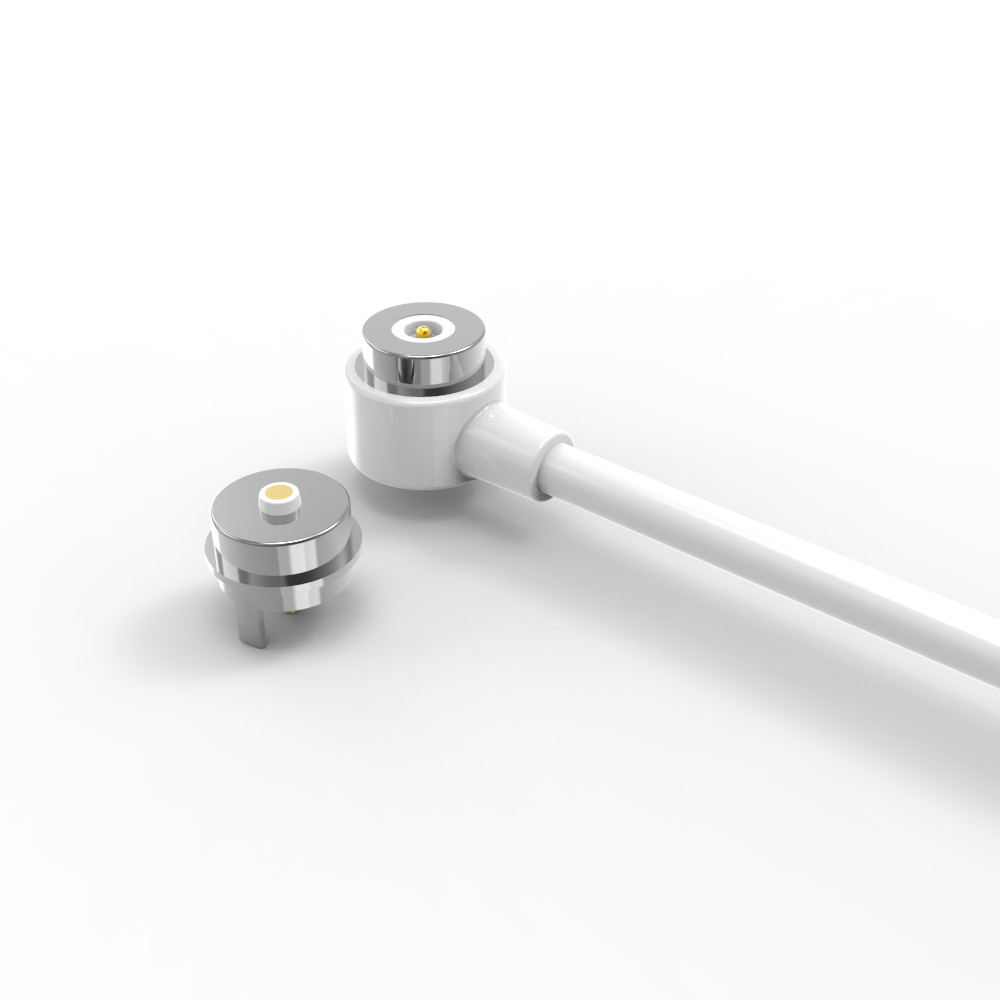

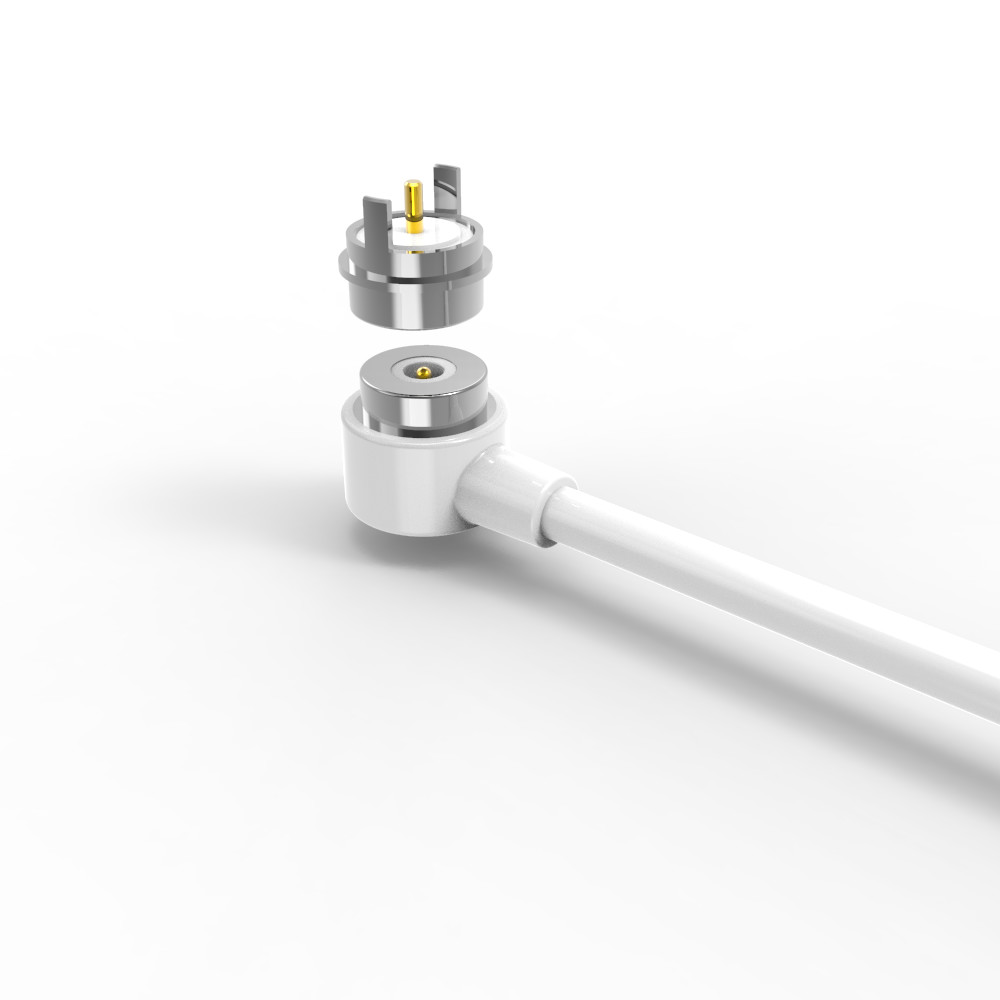

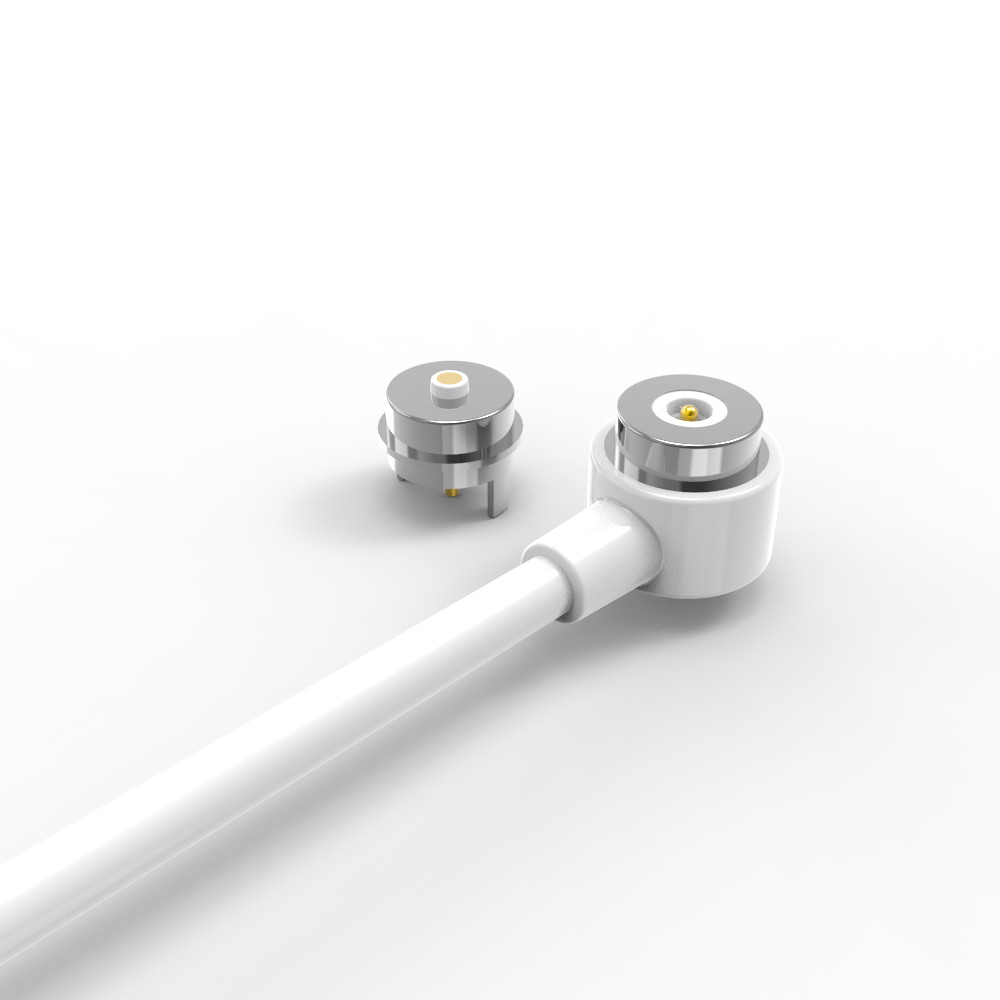

6.0mm 2 پین کابل شارژ مغناطیسی USB کانکتور با کابل سفید TPE

6.0ملي متر 2پين کابل شارژ مغناطيسي usb با کابل TPE سفيد

UPE تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.

ما طراحان حرفه ای خود را برای پاسخگویی به هر یک از الزامات خود و ارائه خدمات سفارشی کنتاکتور مغناطیسی داریم.محصولات و راه حل های مختلف کانکتور های پیگوی مغناطیسی می توانند با توجه به نیازهای مختلف مشتری طراحی شوند.

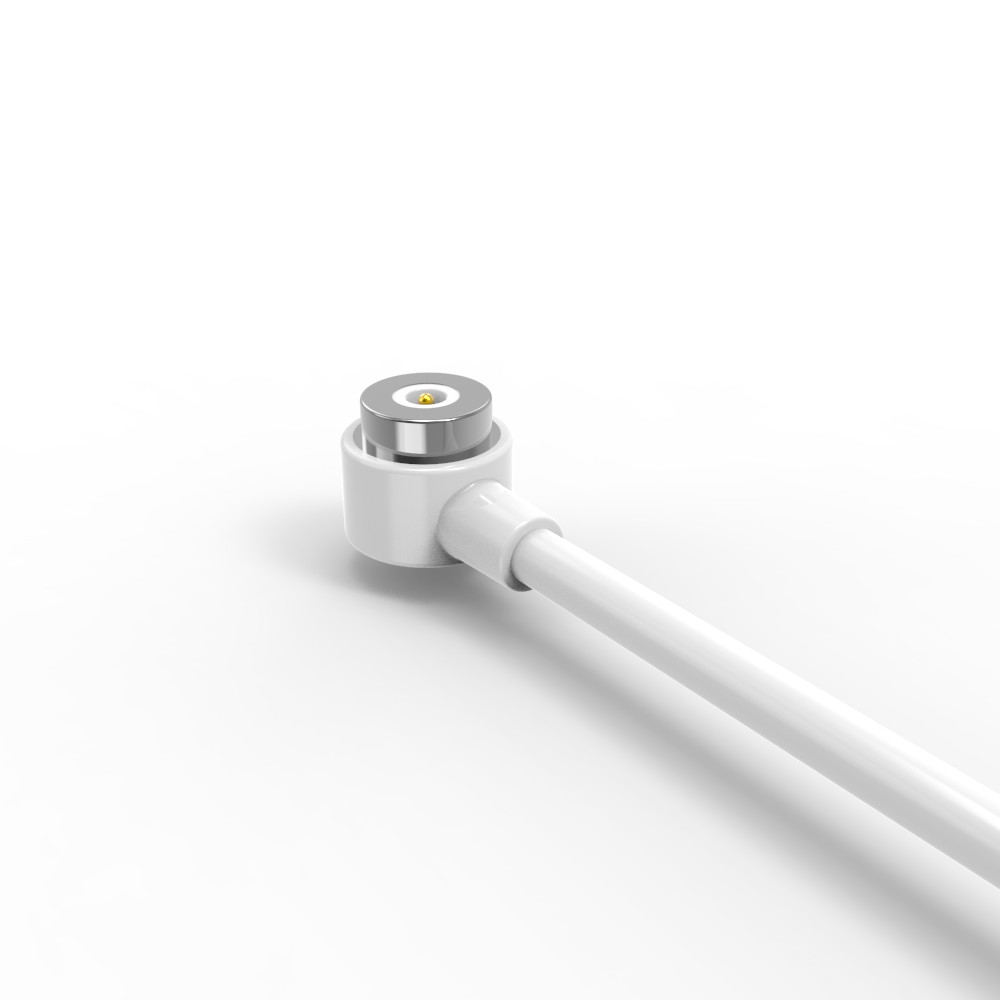

رابط کابل مغناطیسی نر:

1مواد و ساخت و ساز:

پین های پوگو: هسته مسی با پوشش پیشرفته (60 ~ 100μ "Ni زیر 5μ" Au) که مقاومت در برابر خوردگی برتر، مقاومت تماس پایین و قابلیت اطمینان طولانی مدت را تضمین می کند.

محفظه: LCP سفید + 30%GF UL94 V-0

مغناطیس: NdFeB N52 (Ni-plated) ️ قدرت مغناطیسی پیشرو در صنعت (درجه N52) برای جفت گیری ایمن با حفاظت از خوردگی.

کابل و جاکت:

کابل: OD 2.5mm، 2 هسته (43x0.08mm رشته های مس قوطی شده).

جاکت های کانکتور و سیم: TPE سفید 90A ️ انعطاف پذیر، مقاوم در برابر سایش و زیبایی شناختی.

2عملکرد مکانیکی:

نیروی بهار: 50g ± 10g @ 0.40mm ضربه کاری ️ برای فشار تماس پایدار و جفت گیری آسان بهینه شده است.

شتاب: حرکت کامل 0.60mm (شتاب کاری 0.40mm).

طول عمر: 10،000+ چرخه طراحی قوی برای فرکانس بالا

3قابلیت اطمینان الکتریکی (تجربه شده و گواهی شده):

رتبه بندی: 12V / 2A مناسب برای انتقال داده / قدرت کم مصرف (به عنوان مثال، پوشیدنی ها، دستگاه های IoT).

مقاومت تماس: ≤50mΩ در هر پین (ضمان حداقل کاهش ولتاژ).

آزمایش: آزمایش 100٪ باز / مدار کوتاه + اسپری نمک 48H (تایید مقاومت در برابر خوردگی).

انطباق: ROHS/REACH ️ ایمن از نظر زیست محیطی برای بازارهای جهانی.

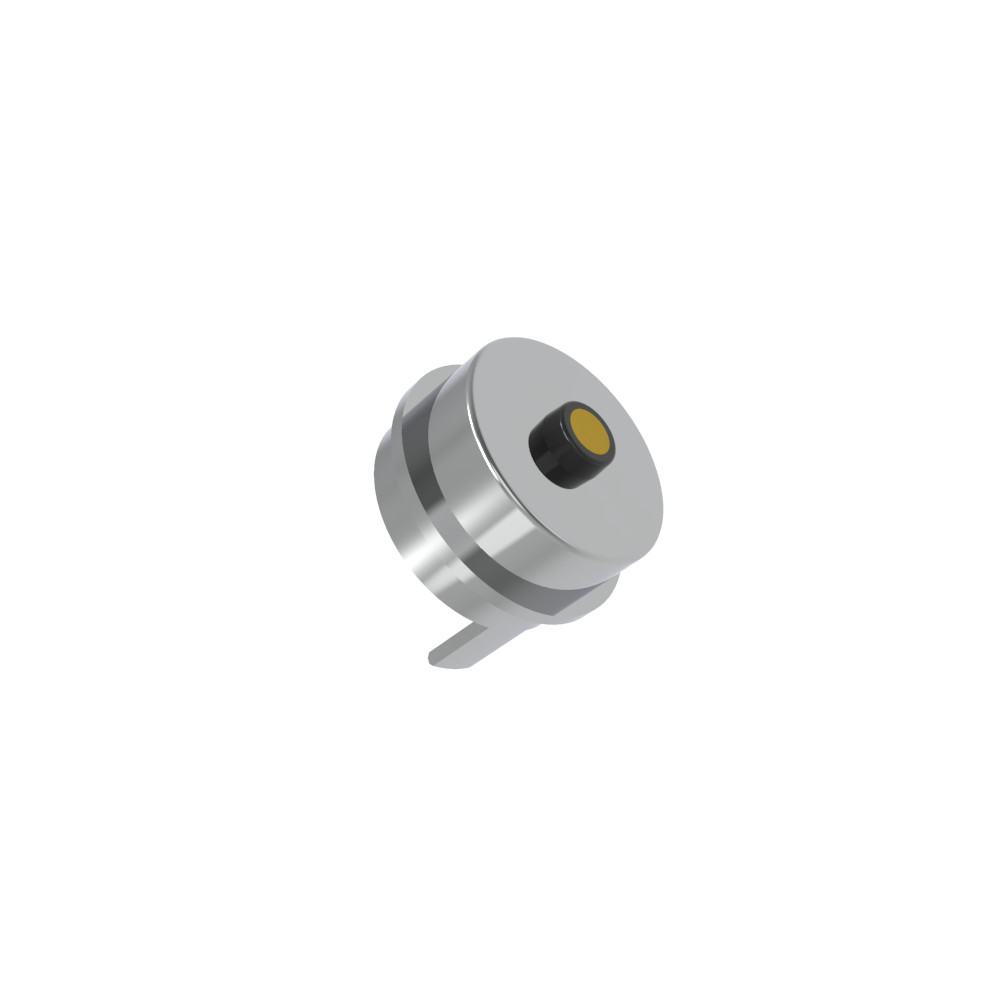

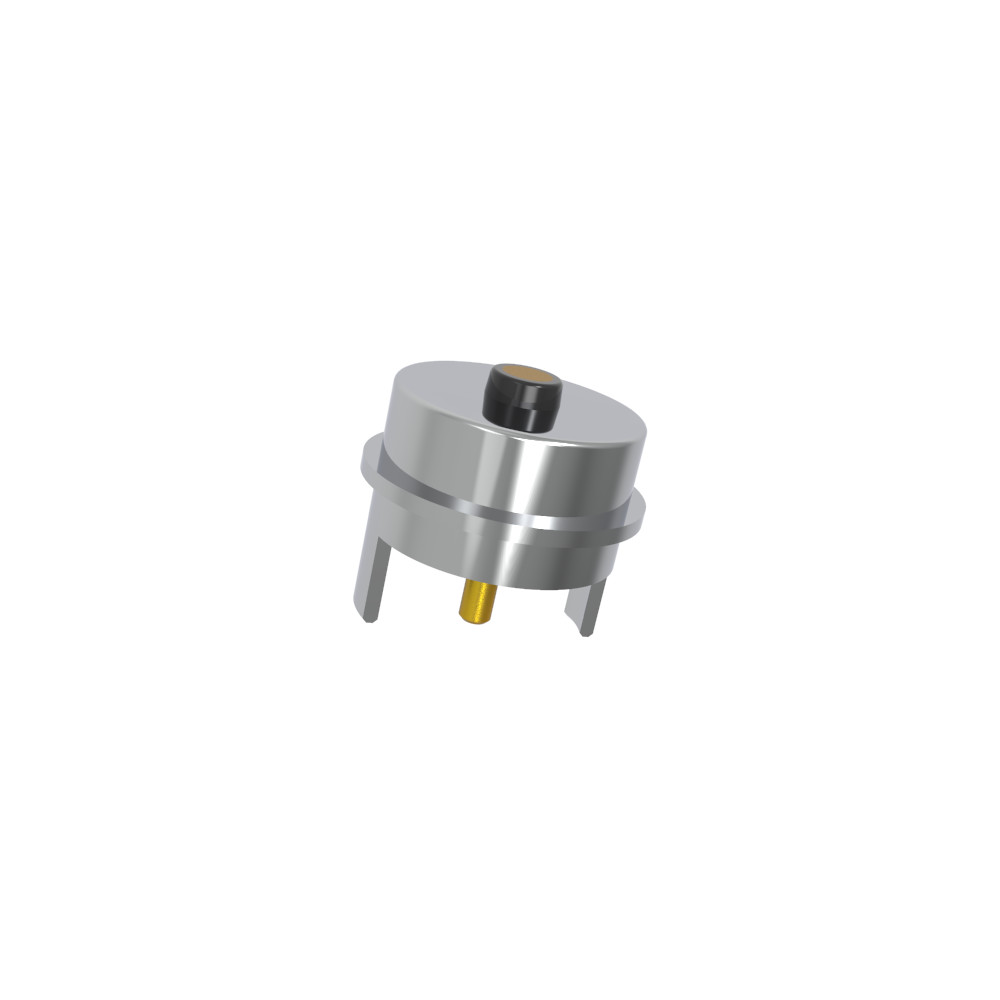

اتصال مغناطیسی زنانه:

مواد:
PIN:C6801 بدون سرب، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni؛
محفظه: LCP سفید + 30%GF UL94 V-0
Shel1: بدون سرب C6801 پوشش نی؛
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ: 12 ولت
جریان:3.0A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
تست اسپری نمک: 48 ساعت

توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2. شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

پارامتر کانکتورهای کابل مغناطیسی دایره ای 2Pin:

نقشه فنی اتصال کابل دو پین دایره ای

نقشه فنی اتصال کننده مغناطیسی دو پین زنانه دایره ای

بازطرح pcb توصیه شده

مزیت های کانکتور مغناطیسی:

● طراحی انسانی از تجربه اتصال جذب خودکار

● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.

●مدت عمر: تا 100،000-200،000 چرخه

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.

● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛

● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.

●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص

● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود

استفاده از محصولات:

چرا ما رو انتخاب کردي؟

تعهد به کیفیت و مشارکت

با توجه به اصول کیفیت، صداقت و خدمات استثنایی،

ما صادقانه منتظر همکاری با شرکای بیشتری برای دستیابی به موفقیت متقابل هستیم.

از تهیه مواد و نمونه های آزمایشی قالب تا تولید کامل،

ما بازرسی های سختگیرانه لایه به لایه و کنترل کیفیت جامع را اجرا می کنیم.

این تضمین می کند که هر محصول با نیازهای مشتری مطابقت داشته باشد، با نرخ بدون نقص بیش از 98٪.

با اولویت بندی دقت و قابلیت اطمینان در هر مرحله، ما تضمین می کنیم که در تحویل به طور مداوم عالی باشد.

نوآوری مداوم برای برتری

برای جلو ماندن در یک بازار رقابتی و ارائه کیفیت محصول برتر،

شرکت ما هرگز از سرمایه گذاری در تکنولوژی پیشرفته و تجهیزات پیشرفته دست نمی کشد.

با ارتقاء مداوم قابلیت های خود، ما اطمینان حاصل می کنیم که هر محصول با بالاترین استانداردهای عملکرد و قابلیت اطمینان مطابقت دارد.

چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، الزامات سفارشی، مشخصات فنی)

*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).

* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).

* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).

*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.

*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.

مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
