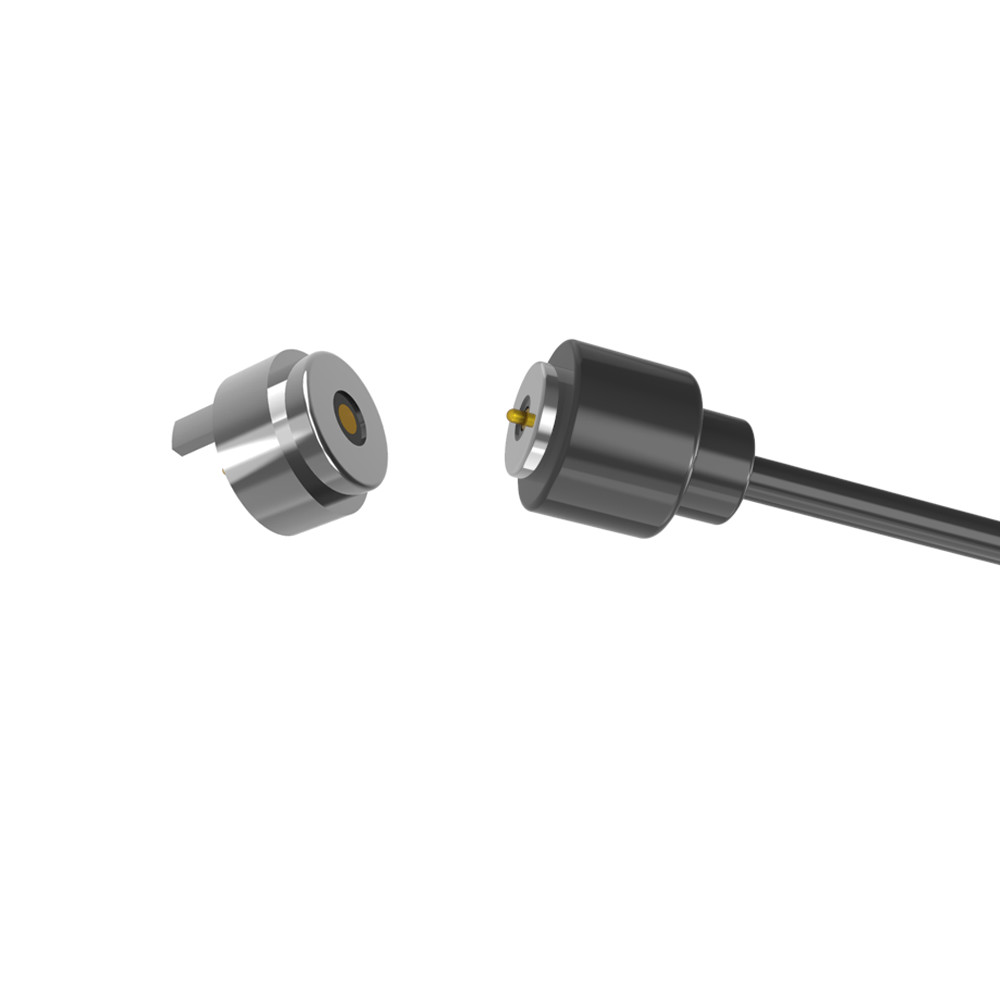

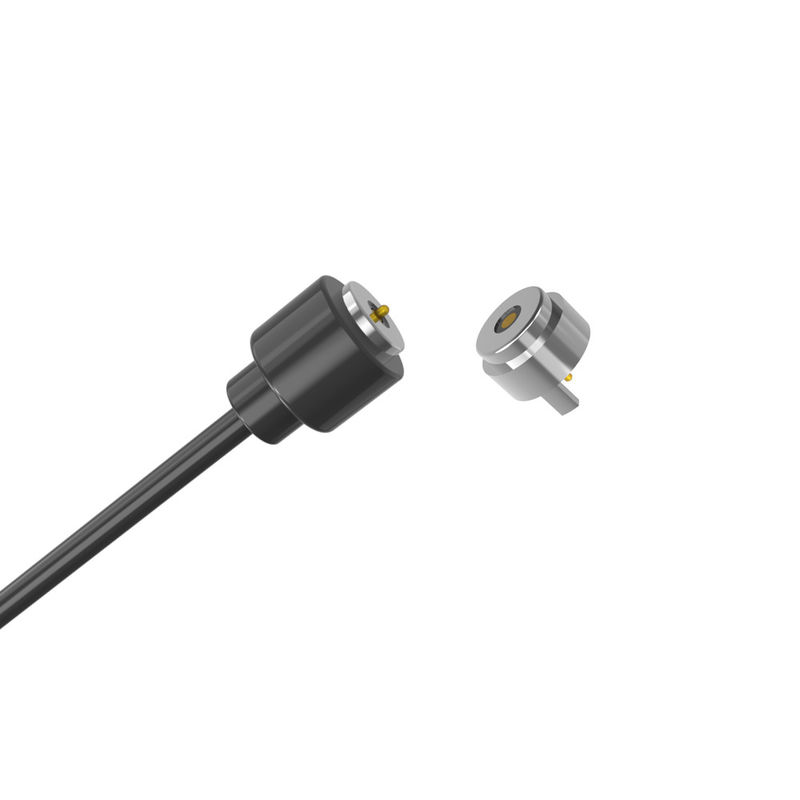

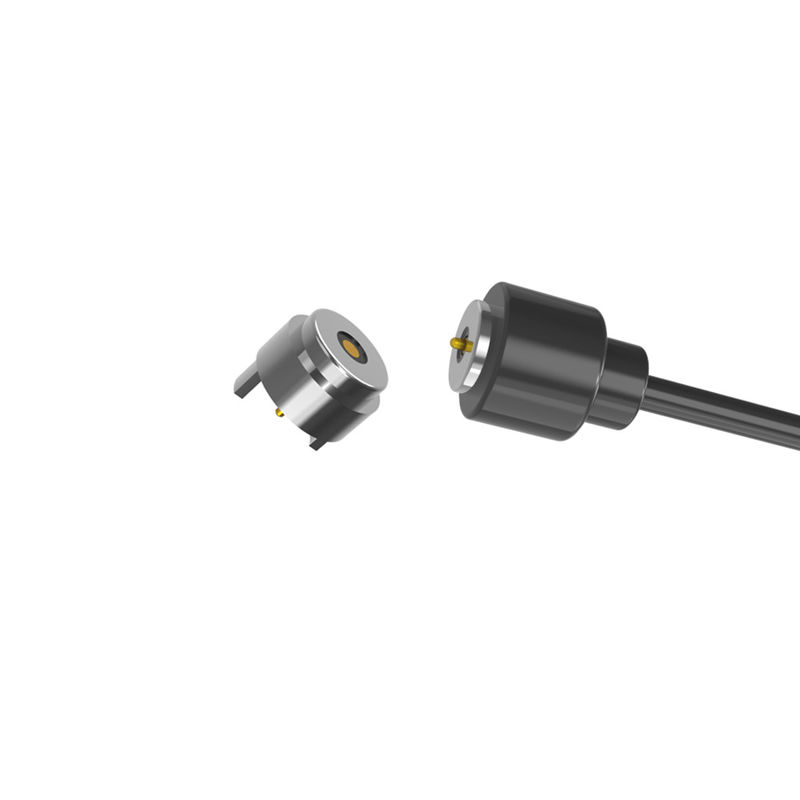

کانکتور DC مغناطیسی نر و ماده گرد 5.0 میلی‌متری با کابل مشکی.
UPE: متخصص کانکتور و کابل مغناطیسی سفارشی شما
طراحی و تولید حرفه‌ای:UPE یک تولید کننده پیشرو است که در زمینه کانکتورهای مغناطیسی و کانکتورهای کابل مغناطیسی با کیفیت بالا تخصص دارد. ما مهندسی قوی را با تولید دقیق ترکیب می‌کنیم.
سفارشی‌سازی هسته اصلی است:تیم داخلی ما از طراحان حرفه‌ای مستقیماً با شما کار می‌کند تا نیازهای منحصربه‌فرد شما را درک کند. ما فقط محصولات استاندارد ارائه نمی‌دهیم؛ ما در سفارشی‌سازی کانکتور مغناطیسی برتری داریم.
راه‌حل‌ها، نه فقط محصولات:ما راه‌حل‌های کانکتور پین پگو مغناطیسی را طراحی و ارائه می‌دهیم تا چالش‌های اتصال خاص شما را حل کنیم. UPE هر آنچه را که نیازهای کاربردی شما باشد، می‌تواند اتصال مغناطیسی بهینه را مهندسی کند.

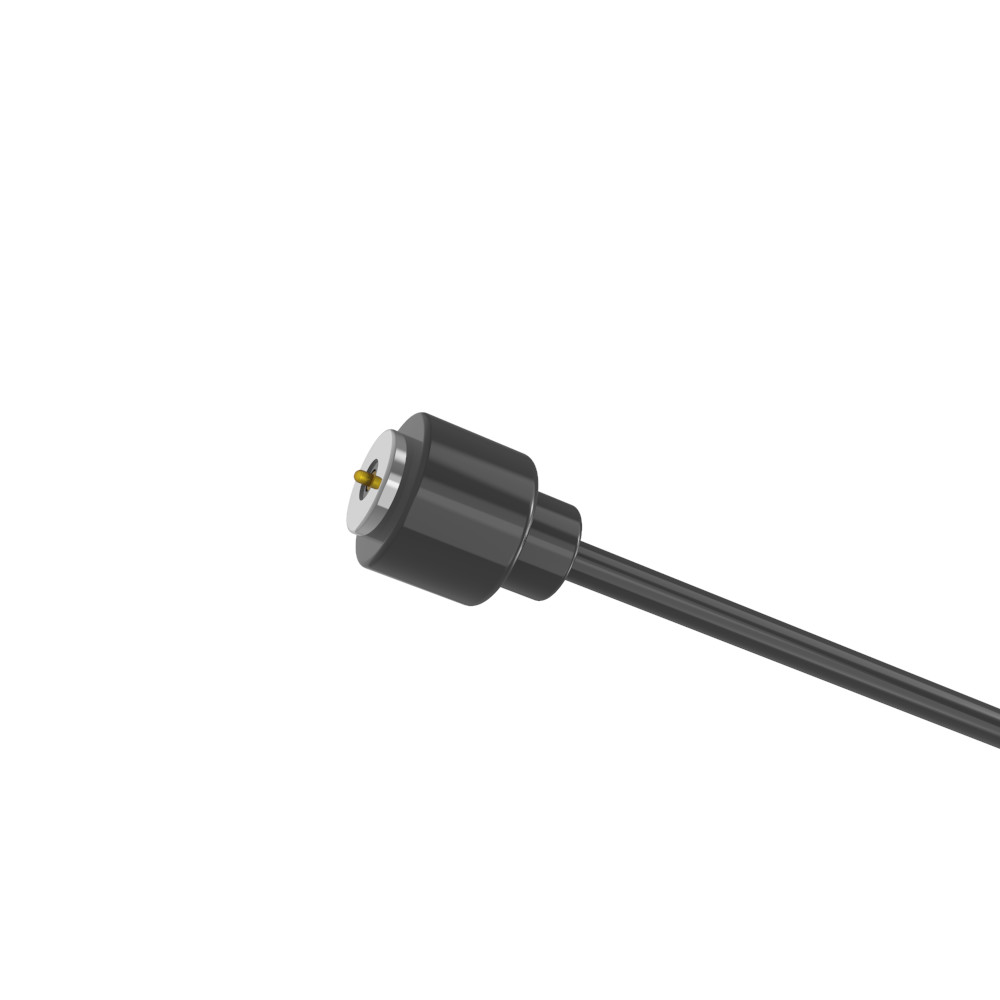

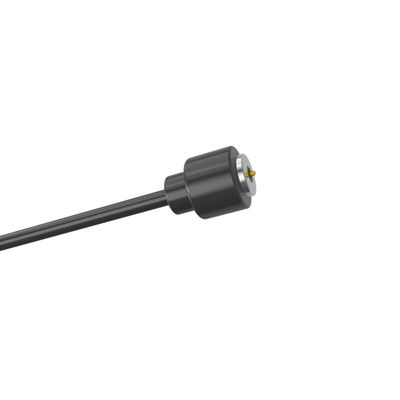

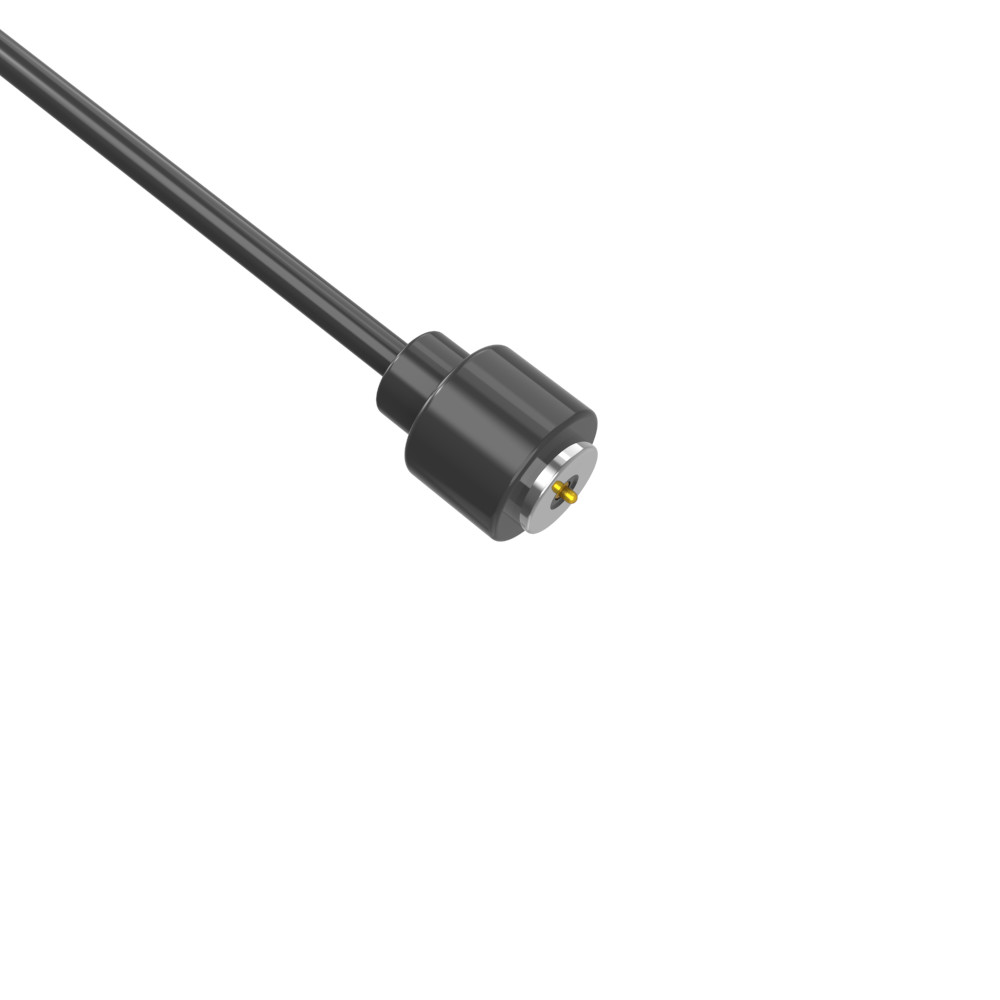

کانکتور کابل مغناطیسی نر:
...مواد:
پین پگو: برنج (آبکاری پیستون و بشکه 5U" حداقل Au روی 60~100U" Ni)؛
محفظه: HTN مشکی + 30% GF UL94 V-0؛
آهنربا: NdFeB N52 آبکاری Ni؛
کابل: مشکی OD 2.0*2C (TC19*0.08)،
روکش سیم: TPE مشکی 90A.
روکش کانکتور: TPE مشکی 90A..
...مکانیکی:
نیروی فنر: 50 گرم ± 10 گرم، در 0.70 میلی‌متر استروک کاری.
استروک کامل: 0.90 میلی‌متر.
عمر مکانیکی: حداقل 10000 سیکل..
...الکتریکی:
ولتاژ: 12 ولت.
جریان: 1 آمپر.
مقاومت تماس: حداکثر 50mΩ (PIN).
تست 100% باز و اتصال کوتاه.
..محصول مطابق با ROHS یا REACH.
..تست اسپری نمک: 48 ساعت.
کانکتور مغناطیسی ماده:
..مواد:
PIN: C6801 بدون سرب، آبکاری 5U" حداقل Au روی 60~100U"Ni؛
محفظه: HTN مشکی + 30% GF UL94 V-0؛
Shel1: برنج C3602 آبکاری Ni;
آهنربا: NdFeB N52 آبکاری Ni
...الکتریکی:
ولتاژ: 12 ولت.
جریان: 1.0 آمپر.
مقاومت تماس: حداکثر 50mΩ (PIN).
تست 100% باز و اتصال کوتاه.
محصول مطابق با ROHS یا REACH.
تست اسپری نمک: 48 ساعت.
توضیحات کاربرد محصول (محدود به موارد زیر نیست):
1. تخته PCB جوشکاری پلاگین؛
2. شکل‌دهی و کپسوله کردن پس از سیم‌های جوشکاری؛
3. یک ترمینال انتقال از آن تخته PCB را می‌توان اضافه کرد؛
4. قالب‌گیری تزریقی قالب قابل جاسازی؛
5. سیم‌ها را می‌توان مستقیماً متصل کرد.
پارامترهای کانکتور کابل مغناطیسی 2 پین دایره‌ای:
|
نام
|
کانکتور کابل مغناطیسی
|
|
نوع
|
نر/ماده
|
|
پین
|
2 پین
|
|
سیم
|
TPE
|
|
طول کابل
|
1000±20میلی‌متر
|
|
رنگ
|
مشکی
|
|
پین پگو/قطعات چرخشی
|
C6801 بدون سرب
|
|
آهنربا
|
N52 NdFeB آبکاری Ni 15-20um
|
|
محفظه
|
HTN مشکی UL94V-0
|
|
نیروی فنر
|
50 گرم ± 10گرم، در 0.7میلی‌متر استروک کاری
|
|
کاملاستروک
|
0.9 میلی‌متر
|
|
عمر مکانیکی
|
10000 سیکل حداقل..
|
|
جریان
|
1AMax
|
|
ولتاژ
|
DC 12V
|
|
مقاومت تماس
|
50mΩ حداکثر (PIN).
|
|
دمای عملیاتی
|
-25℃ تا +80℃
|
|
تست اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول مطابق با ROHS یا REACH
|
|
تست
|
تست 100% باز و اتصال کوتاه
|
نقشه فنی کانکتور کابل 2 پین دایره‌ای
نقشه فنی کانکتور مغناطیسی ماده 2 پین دایره‌ای
توصیه شدهطرح‌بندی pcb
مزایای کانکتور مغناطیسی:
طراحی انسانی تجربه اتصال جذب خودکار;
ضد سقوط انسانی: به راحتی از رابط شارژ جدا می‌شود،
و جدا کردن دستگاه آسان نیست;
طول عمر: تا 100000-200000 سیکل;
طراحی ضد آب: انتهای ماده دستگاه می‌تواند ضد گرد و غبار و ضد آب باشد (IPX8);
زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A در برابر انتقال جریان زیاد مقاومت می‌کند;
ظاهر کانکتور مغناطیسی را می‌توان با توجه به
طراحی دستگاه کاربردی مشتری مطابقت داد;
طراحی ساختار ضد اتصال کوتاه محصول و ضد خطا;
انتقال سیگنال با فرکانس بالا را تحقق بخشید، می‌تواند جایگزین USB2.0 سنتی شود
عملکرد HDMI 1.3 انتقال سیگنال ویدئو و صدا
کاربردهای محصولات:
