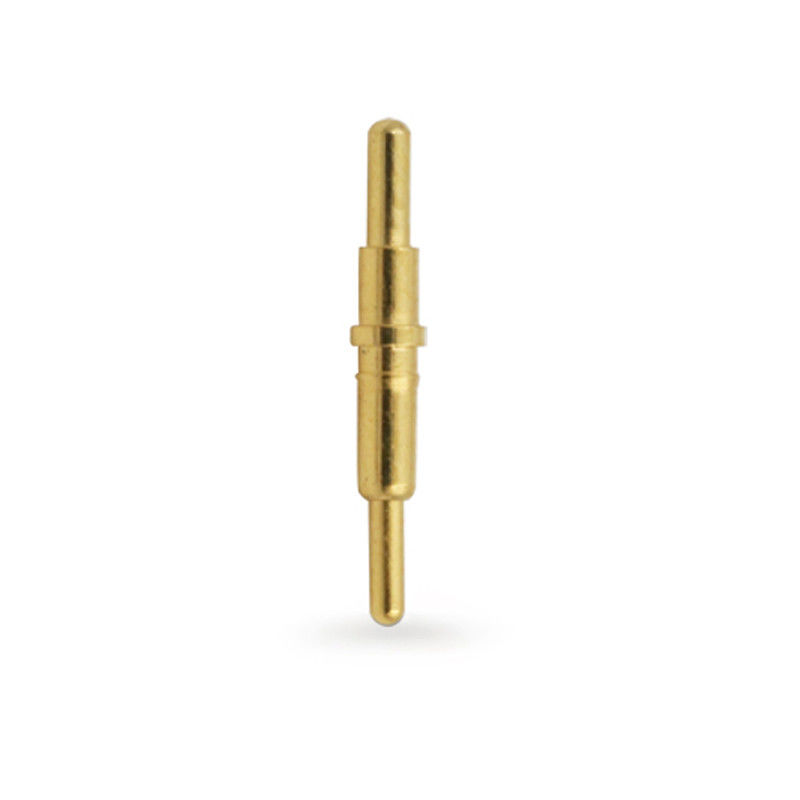

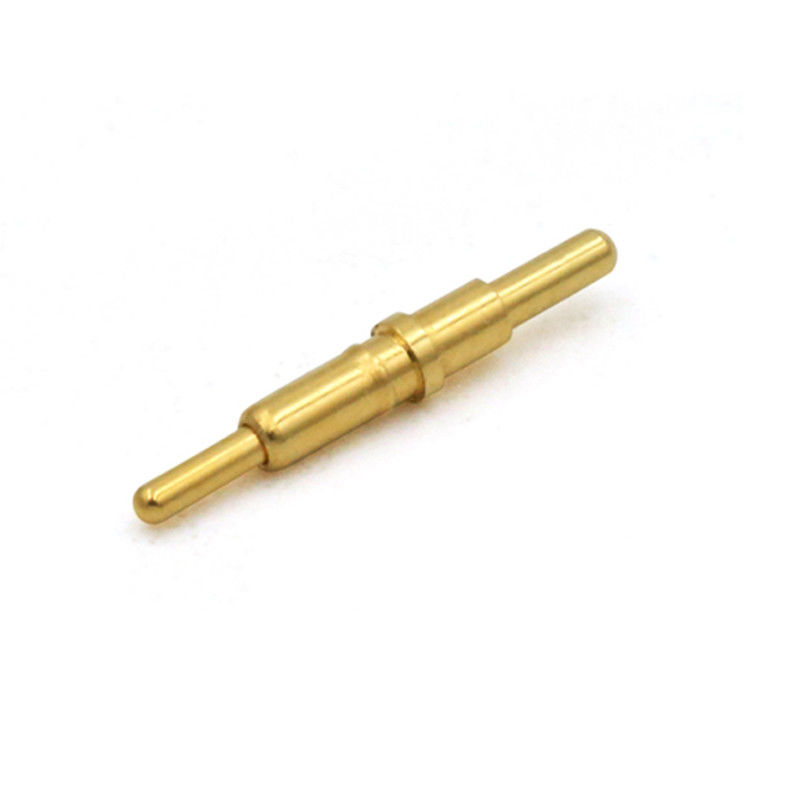

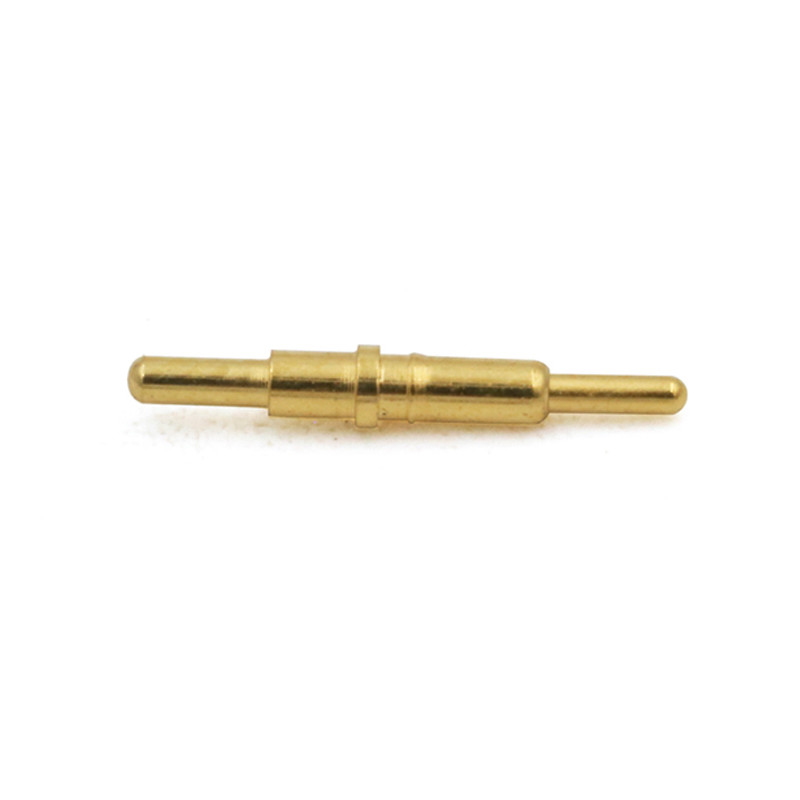

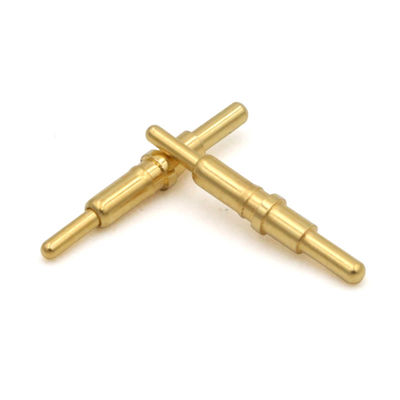

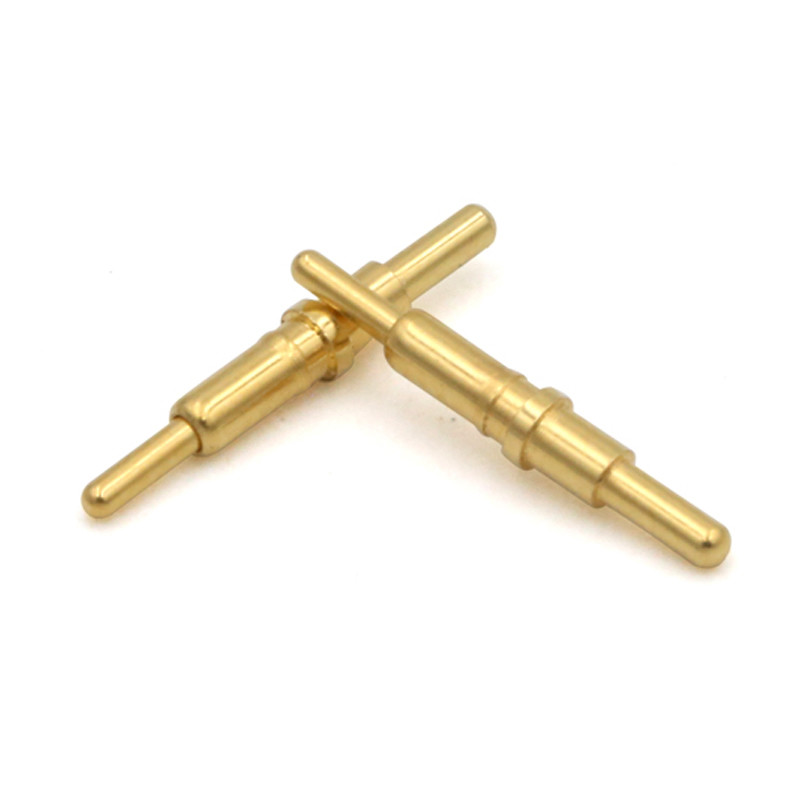

مس دو سر بهار بارگیری تماس Pogo Pin برای کنترل از راه دور کلیمپ.
UPE ارائه حرفه ای POGO PIN خدمات سفارشی، سفارشی از اشکال مختلف در دسترس است، ساختار کوچک.محصولات مختلف و راه حل های پین پگو می توانند با توجه به نیازهای مختلف مشتری طراحی شوند.
پین پوگو یک نوع کانکتور الکتریکی است که برای ایجاد یک اتصال موقت بین دو مدار مورد استفاده قرار می گیرد.که به آن اجازه فشرده سازی و حفظ تماس قابل اعتماد را در صورت فشار بر روی یک سطح رسانا می دهد.
لیست پارامتر های پین پوگو:
|
نام
|
پنگ پگوی فنجان جوش
|
|
پلنگر
|
مس C3604
|
|
بشکه
|
مس C3604
|
|
بهار
|
SUS304
|
|
عمر مکانیکی
|
50000 چرخه دقیقه
|
|
مقاومت تماس
|
پنجاه متر حداکثر (PIN)
|
|
دمای کار
|
-40°C~+130°Cدر عرض 24 ساعت
|
|
مقاومت در برابر فروش
|
260°C±5°C 20s±2s
|
|
آزمایش اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
با توجه به الزامات مختلف مشتری، ما 8 نوع ساختار بیرونی POGO PIN را برای مشتریان انتخاب می کنیم، برای استاندارد POGO PIN، UPE طراحی شده است کل ارتفاع محصول 2.8mm ~ 11.0mm ((بالاي کل شامل طول دم دنده DIP pogo نیست).
Tدر زیر 8 نوع ساختار برای مرجع و انتخاب شما وجود دارد:
SMT:ثبات خوب، پایین بشکه یک طراحی پایین صاف است، که آسان برای جوش بر روی صفحه PCB است
DIP:وجود دارد یک پین موقعیت در دم بشکه. هنگام جوش با PCB، هیچ انحراف رخ خواهد داد، تاثیر موقعیت خوب و محکم
جوش دادن
دو سر:طراحی دو سر پین Pogo فراهم می کند طراحان با انعطاف پذیری بیشتر در دو طرفه هیئت مدیره به هیئت مدیره
براي اتصال، نيازي به جوش دادن داروي دو سر نيست.
زاويه راست: دم پین پوگو خم شده است، که به طراحان گزینه های بیشتری در استفاده از فضا می دهد.
جام سولر:مناسب برای محصول کابل، آسان به جوش با سیم
نوع پیچ:محصولات با مشخصات ویژه می تواند نیازهای مختلف مشتریان را برآورده کند و می تواند با توجه به نیازهای سفارشی شود
از مشتریان.
تایپ یک قطعهe:می تواند جریان های بزرگ را عبور دهد، مطابق با نیازهای مشتری سفارشی شود و نیازهای مختلف مشتری را برآورده کند.
نوع توپ کروی:نیروی جانبی در دسترس است و می تواند با توجه به نیازهای مشتری برای پاسخگویی به نیازهای مختلف مشتری سفارشی شود.
UPE Pogo Pin ساختار داخلی با توجه به الزامات مشتری برای مطابقت با مناسب
A.ساختتوضیحات:پلنگر برای شیب شیب دار
ساختاریمزایا:استفاده معمولی، ثبات مقاومت، عمر طولانی
درخواستروش:SMT و DIP استفاده منظم
استفاده از ساختاراقدامات احتیاطی:نمی توان از حد ضربات کاری تجاوز کرد.
B.وصف ساختار:پلنگر برای حفاری
مزایای ساختاری:
در یک فضای محدود، پلنجر می تواند حداکثر فشرده سازی را انجام دهد.
روش استفاده:SMT و DIP استفاده منظم
اقدامات احتیاطی برای استفاده از ساختار:نمی تواند از حد ضرب و حرکت و استفاده بیش از حد جریان فراتر برود
C.ساختتوضیحات:پلنگر برای تخت
ساختاریمزایا:چرخش آسان است برای ماشین، برای ساختار فضای مبتنی بر A&B
درخواستروش:SMT و DIP استفاده منظم
استفاده از ساختاراحتیاط:نمی تواند از حد ضرب و حرکت و استفاده بیش از حد جریان فراتر برود
D.ساختتوضیحات:اضافه کردن بشکه داخلگره های عایق کننده
ساختاریمزایا:مقاومت پایدارتر است، مناسب برای استفاده در حال حاضر بالاتر از 10A
درخواستروش:SMT و DIP استفاده منظم
استفاده از ساختاراحتیاط:نمیتونه از محدوده تجاوز کنهضربه کاری
E.ساختتوضیحات:هر دو طرف پلنگرمی تواند فشرده شود
ساختاریمزایا:فضای ساختاری را حفظ کنید،فاصله بلند، بزرگصفحه فشرده سازی بهتماس با هیئت مدیره
درخواستروش:وصل کردن از تخت به تخت
استفاده از ساختاراحتیاط:نمیتونه از محدوده تجاوز کنهضربه کاری
F. ساختاررتوضیحات:ترکیب چهار قطعه
ساختاریمزایا: نرم بودن فشار بالا، انحراف قطب کوچک، ضد آب و ضد گرد و غبار. عمر کاری نسبتاً طولانی تر است. فشار بیش از حد باعث خرابی محصول نمی شود.
درخواستروش:جریان بالا، عملکرد بالا، ضد آب و ضد گرد و غبار
G. توصیف ساختار:فشرده سازی میانگین گره
ساختاریمزایا:ساختار ساده، می تونه جریان بالا رو عبور بده.
درخواستروش:استفاده از ولدینگ با جریان بالا
استفاده از ساختاراحتیاط:نمی تواند از حد ضربات کاری فراتر رود
H. توصیف ساختار:تماس فشرده سازی توپ
ساختاریمزایا:ساختار ساده و پردازش آسان
درخواستروش:استفاده از ضربه کاری کوچک
استفاده از ساختاراحتیاط:
نمی تواند از حد ضربات کاری فراتر رود
کاربرد محصول:
1)بورد PCB؛
2) دوربین دیجیتال/ محصولات پزشکی/ کارتریج های چاپگر
3) دستگیره گلف/ وسایل نقلیه الکتریکی/ برنامه های تلفن
4) دفابریلتور قلب / شارژ ماشین / پاک کننده هوا
5) لامپ های روشنایی LED / چراغ فلش LED / تبلت / لپ تاپ / PC ؛
6) بانک برق/ محصول دیجیتال/ کاربردهای الکتریکی خانگی کوچک
7)محصولات شارژ/محصولات انتقال سیگنال و غیره
چرا مشتریان UPE را انتخاب می کنند؟
1.تخصیص و انعطاف پذیری
2نمونه گیری سریع = زمان سریع تر به بازار
3.هر کانکتور از کنترل کیفیت سختگیری می گذرد ((بازرسي مواد وروديکنترل کیفیت در حال انجام100درصد تست نهاییردیابی و انطباق)
4انعطاف پذیری QC متمرکز بر مشتری
5همکاری QC در زمان واقعی
عملکرد پارامتر اتصال پين پگو با بارفشان
|
نام قطعات
|
جدول عملکرد پارامتر
|
|
مواد بشکه
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
|
|
مواد پلنگر
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
فولاد ضد زنگ
|
|
گزینه های بهار
|
استینل
|
سیم موسیقی
|
|
|
|
الزامات پوشش
|
طلا-آو
|
نقره-Ag
|
پالادیوم نیکل
(Pd-Ni)
|
|
|
جریان نامی
|
1A، 2A، 3A، 5A، 15A یا 30A (ساخت های مختلف)
|
|
ولتاژ نامی
|
DC 12V 24V
|
|
مقاومت تماس
|
30mΩ 50mΩ حداکثر.
|
|
تست عمر
|
50،000 چرخه حداقل 1000،000 چرخه حداکثر
|
|
دمای جریان مجدد
|
265 درجه، 4 تا 5 ثانیه
|
|
آزمون قابلیت اطمینان PIN POGO
|
|
نیروی نگهدارنده
|
در چرخه نامی 500±50 در ساعت،50حداقل 1000 چرخه
|
|
رطوبت
|
EIA-364-31، روش آزمایش II، شرط A: اتصال کننده های مورد آزمایش با رطوبت نسبیاز 90 تا 95٪RH و دمای 40°C ± 2°C رطوبت نسبی برای 96 ساعت-آره
|
|
مقاومت در برابر گرما
|
EIA-364-56، روش 5، سطح 2 265°C+10/-0°Cبرای ۳۰ تا ۳۵ ثانیه
|
|
اسپری نمک
|
EIA-364-26,شرط آزمایش B: اتصال کننده های مرتبط با 5±1% محلول نمک
غلظت، 35+1°C/-2°C برای 48 ساعت
|
|
آزمایش نیروی یدکی
|
روش تست نیروی عادی، 100g±20g در ارتفاع کاری
|
|
طول عمر دمایی
|
EIA-364-17، روش آزمایش A،شرط 4،شرط زمان آزمایش A
اتصال به 85°C± 2°C برای 96 ساعت
|
|
قابلیت جوش دادن
|
EIA-364-52 غوطه ور شدن به 265±5°C، 60/40±5٪ Sn/pb جوش برای 4.0 ~ 5.0 ثانیه
|
|
مقاومت تماس
|
EIA-364-23 مقاومت تماس را با یک جریان آزمایش حداکثر 100 mA اندازه گیری کنیدو حداکثر ولتاژ 20 mV
|
.تجهیزات حمله:
ما یک آزمایشگاه مستقل و مجهز به تجهیزات تجربی مربوطه، مانند
دستگاه آزمایش نیروی ورودی،پروژکتور دو بعدیاندازه گيري ضخامتدستگاه بازرسی خودکارتست کننده مقاومت عایق
ماشین پولیش نمونه های متالوگرافیکتست کننده اسپری نمکتست کننده افزایش دمای جریان،ابزار منحنی ضربه باردستگاه بازرسی خودکارتست کننده ROHSتست کننده خشکیتست کننده مقاومت انعطاف پذیر،تست کننده ی زندگی و غیره
مزایای رقابتی شرکت UPE:
1تولید با تکنولوژی بالا
از تکنیک های تولید پیشرفته برای کیفیت بالاتر محصول استفاده می کند.
2سیستم مدیریت سیستماتیک
فرآیندهای ساده کارایی و ثبات در تولید را تضمین می کنند.
3گواهینامه ایزو 9001
نشان دهنده تعهد به استانداردهای بین المللی مدیریت کیفیت است.
4. مطابقت با RoHS
تمام محصولات مطابق با مقررات محدود کردن مواد خطرناک (RoHS) هستند و استانداردهای زیست محیطی و ایمنی را تضمین می کنند.
5زمان توسعه کوتاه
نمونه سازی سریعتر و چرخه های تولید، امکان تحویل سریعتر به بازار.
6قیمت رقابتی و کیفیت پایدار
راه حل های مقرون به صرفه بدون به خطر انداختن قابلیت اطمینان.
روش پرداخت:
T/T (تحويل بانکي) ،PayPal ،OCBC Bank
توصیه:
برای نمونه ها از پي پال استفاده کنيد (امنه تر).
از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
بسته بندی و حمل
