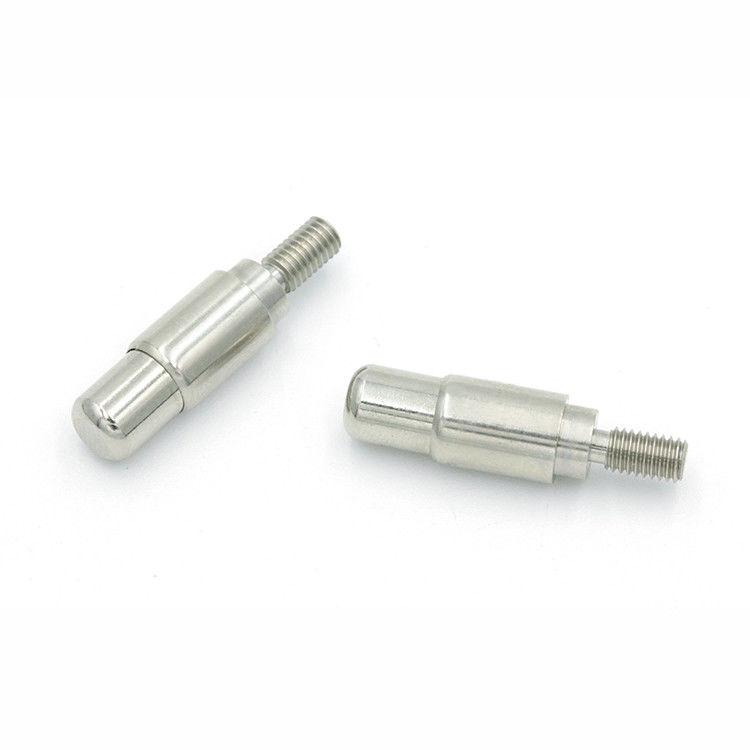

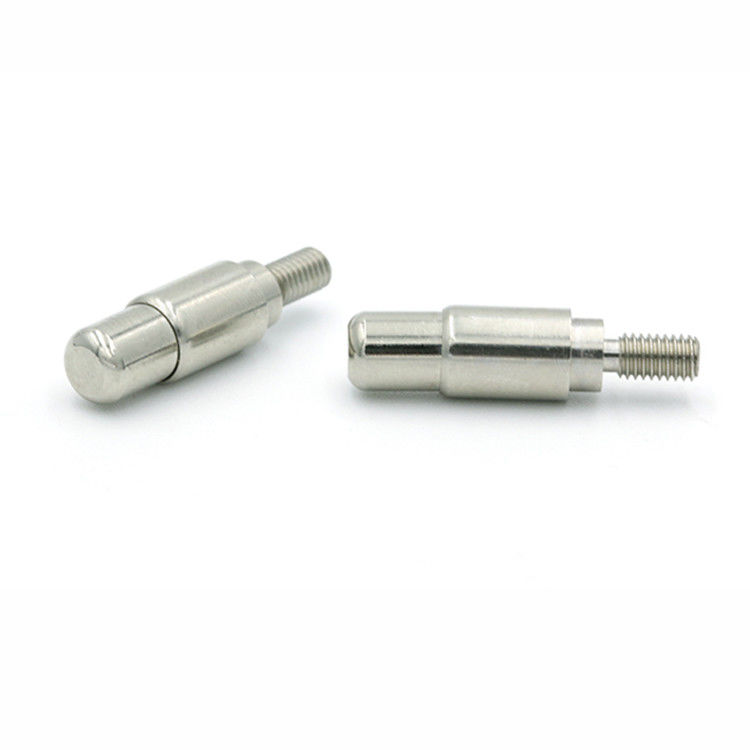

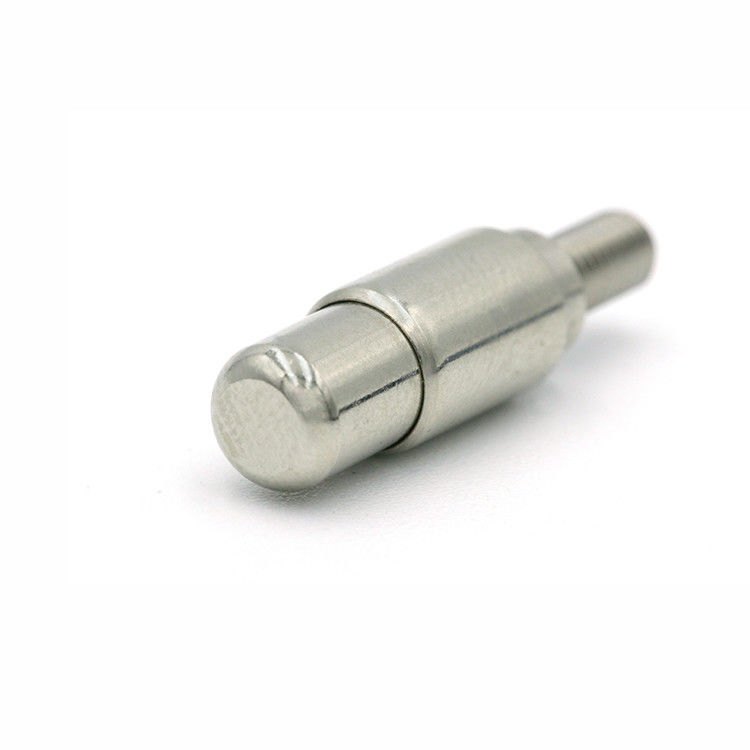

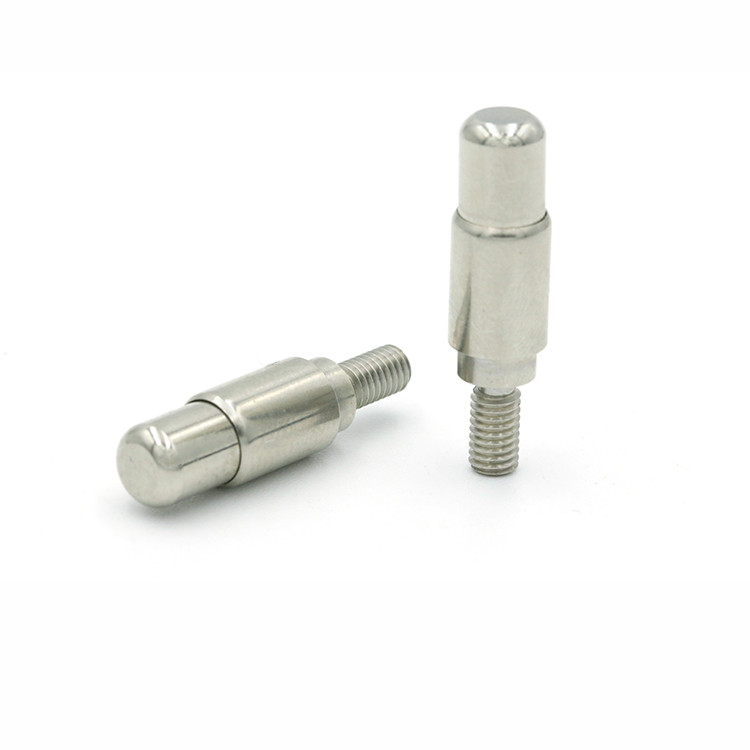

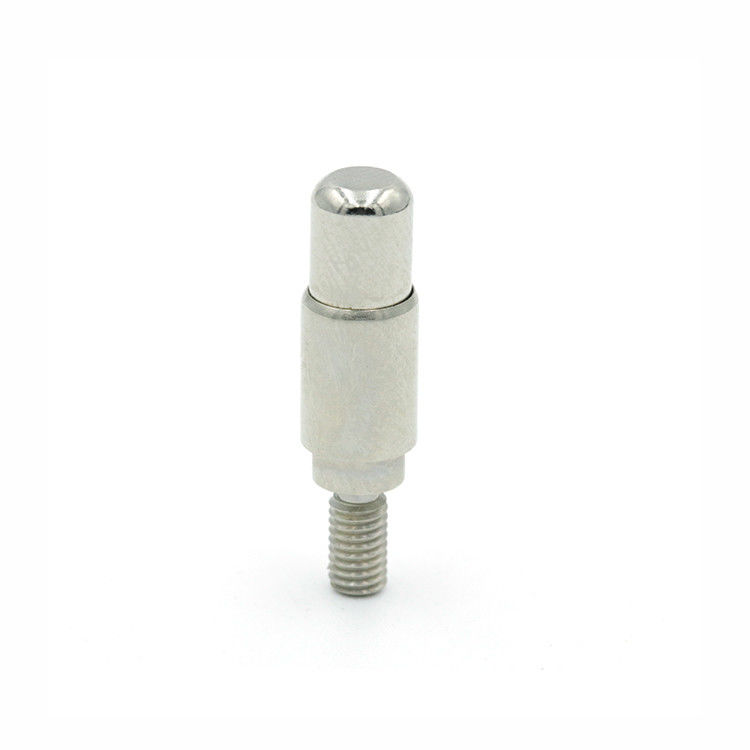

پن پگو 30A که برای شارژ محصولات پزشکی استفاده می شود.
UPE ارائه حرفه ای POGO PIN خدمات سفارشی، سفارشی از اشکال مختلف در دسترس است، ساختار کوچک.محصولات مختلف و راه حل های پین پگو می توانند با توجه به نیازهای مختلف مشتری طراحی شوند.
پین پوگو یک نوع کانکتور الکتریکی است که برای ایجاد یک اتصال موقت بین دو مدار مورد استفاده قرار می گیرد.که به آن اجازه فشرده سازی و حفظ تماس قابل اعتماد را در صورت فشار بر روی یک سطح رسانا می دهد.
با توجه به الزامات مختلف مشتری، ما 8 نوع ساختار بیرونی POGO PIN را برای مشتریان انتخاب می کنیم، برای استاندارد POGO PIN، UPE طراحی شده است کل ارتفاع محصول 2.8mm ~ 11.0mm ((بالاي کل شامل طول دم دنده DIP pogo نیست).
Tدر زیر 8 نوع ساختار برای مرجع و انتخاب شما وجود دارد:
SMT:ثبات خوب، پایین بشکه یک طراحی پایین صاف است، که آسان برای جوش بر روی صفحه PCB است
DIP:وجود دارد یک پین موقعیت در دم بشکه. هنگام جوش با PCB، هیچ انحراف رخ خواهد داد، تاثیر موقعیت خوب و محکم
جوش دادن
دو سر:طراحی دو سر پین Pogo فراهم می کند طراحان با انعطاف پذیری بیشتر در دو طرفه هیئت مدیره به هیئت مدیره
براي اتصال، نيازي به جوش دادن داروي دو سر نيست.
زاويه راست: دم پین پوگو خم شده است، که به طراحان گزینه های بیشتری در استفاده از فضا می دهد.
جام سولر:مناسب برای محصول کابل، آسان به جوش با سیم
نوع پیچ:محصولات با مشخصات ویژه می تواند نیازهای مختلف مشتریان را برآورده کند و می تواند با توجه به نیازهای سفارشی شود
از مشتریان.
تایپ یک قطعهe:می تواند جریان های بزرگ را عبور دهد، مطابق با نیازهای مشتری سفارشی شود و نیازهای مختلف مشتری را برآورده کند.
نوع توپ کروی:نیروی جانبی در دسترس است و می تواند با توجه به نیازهای مشتری برای پاسخگویی به نیازهای مختلف مشتری سفارشی شود.
UPE Pogo Pin ساختار داخلی با توجه به الزامات مشتری برای مطابقت با مناسب
A.ساختتوضیحات:پلنگر برای شیب شیب دار
ساختاریمزایا:استفاده معمولی، ثبات مقاومت، عمر طولانی
درخواستروش:SMT و DIP استفاده منظم
استفاده از ساختاراقدامات احتیاطی:نمی توان از حد ضربات کاری تجاوز کرد.
B.وصف ساختار:پلنگر برای حفاری
مزایای ساختاری:
در یک فضای محدود، پلنجر می تواند حداکثر فشرده سازی را انجام دهد.
روش استفاده:SMT و DIP استفاده منظم
اقدامات احتیاطی برای استفاده از ساختار:نمی تواند از حد ضرب و حرکت و استفاده بیش از حد جریان فراتر برود
C.ساختتوضیحات:پلنگر برای تخت
ساختاریمزایا:چرخش آسان است برای ماشین، برای ساختار فضای مبتنی بر A&B
درخواستروش:SMT و DIP استفاده منظم
استفاده از ساختاراحتیاط:نمی تواند از حد ضرب و حرکت و استفاده بیش از حد جریان فراتر برود
D.ساختتوضیحات:اضافه کردن بشکه داخلگره های عایق کننده
ساختاریمزایا:مقاومت پایدارتر است، مناسب برای استفاده در حال حاضر بالاتر از 10A
درخواستروش:SMT و DIP استفاده منظم
استفاده از ساختاراحتیاط:نمیتونه از محدوده تجاوز کنهضربه کاری
E.ساختتوضیحات:هر دو طرف پلنگرمی تواند فشرده شود
ساختاریمزایا:فضای ساختاری را حفظ کنید،فاصله بلند، بزرگصفحه فشرده سازی بهتماس با هیئت مدیره
درخواستروش:وصل کردن از تخت به تخت
استفاده از ساختاراحتیاط:نمیتونه از محدوده تجاوز کنهضربه کاری
F. ساختاررتوضیحات:ترکیب چهار قطعه
ساختاریمزایا: نرم بودن فشار بالا، انحراف قطب کوچک، ضد آب و ضد گرد و غبار. عمر کاری نسبتاً طولانی تر است. فشار بیش از حد باعث خرابی محصول نمی شود.
درخواستروش:جریان بالا، عملکرد بالا، ضد آب و ضد گرد و غبار
Gساختارتوضیحات:فشرده سازی میانگین گره
ساختاریمزایا:ساختار ساده، می تونه جریان بالا رو عبور بده.
درخواستروش:استفاده از ولدینگ با جریان بالا
استفاده از ساختاراحتیاط:نمی تواند از حد ضربات کاری فراتر رود
H. توصیف ساختار:تماس فشرده سازی توپ
ساختاریمزایا:ساختار ساده و پردازش آسان
درخواستروش:استفاده از ضربه کاری کوچک
استفاده از ساختاراحتیاط:
نمی تواند از حد ضربات کاری فراتر رود
حوزه های کاربرد Pogo Pin عبارتند از:
1تجهیزات صنعتی، ماشین های سه ضریب، تجهیزات ارتباطی،تجهیزات پزشکی، تجهیزات پایانی دستی؛
2دستگاه های پوشیدنی هوشمند، آموزش هوشمند، دستگاه های موقعیت مکانی هوشمند، اسباب بازی هوشمند
3الکترونیک مصرفی، رایانه های تبلت، شارژ مشترک،هدفون های بلوتوث TWS، سیگار الکترونیکی
چرا مشتریان UPE را انتخاب می کنند؟
1خدمات سفارشی سازی حرفه ای پوگو پین
محصولات و راه حل های مختلف می توانند با توجه به نیازهای مختلف مشتری طراحی شوند
2. قابلیت تولید نمونه سریع
نمونه محصول استاندارد 2-3 روز، نمونه سفارشی جدید 7 روز کاری، محصول افتتاح قالب 12 روز
3. سيستم سختگيري کیفیت
مفهوم کیفیت ابتدا از طریق کل فرآیند تولید و بازرسی اجرا می شود و هر فرآیند را به شدت کنترل می کند تا کیفیت رضایت مشتری را تضمین کند.
4. پردازش با اجزای وارداتی
تعداد کمی از شاخه های سوزن از چرخ های دقیق وارداتی ماشینکاری می شوند و اکثر شاخه های سوزن برای ثبات بیشتر از چاپ سرد وارداتی ساخته می شوند.
5تجهیزات تست با دقت بالا
ارائه آزمایش دقیق و دقیق برای بهبود مداوم کیفیت محصول
6روش های معقول کنترل هزینه
صرفه جویی در هزینه ها، از بین بردن ضایعات، بهینه سازی فرآیندها و برجسته کردن رقابت هزینه
7استانداردهای محیط زیستی محصول
محصول با استاندارد ROHS اتحادیه اروپا مطابقت دارد و با هالوجن مطابقت دارد
عملکرد پارامتر اتصال پين پگو با بارفشان
|
نام قطعات
|
جدول عملکرد پارامتر
|
|
مواد بشکه
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
|
|
مواد پلنگر
|
مس
|
مس بریلیوم
|
فوسفور برنز
|
فولاد ضد زنگ
|
|
گزینه های بهار
|
استینل
|
سیم موسیقی
|
|
|
|
الزامات پوشش
|
طلا-آو
|
نقره-Ag
|
پالادیوم نیکل
(Pd-Ni)
|
|
|
جریان نامی
|
1A، 2A، 3A، 5A، 15A یا 30A (ساخت های مختلف)
|
|
ولتاژ نامی
|
DC 12V 24V
|
|
مقاومت تماس
|
30mΩ 50mΩ حداکثر.
|
|
تست عمر
|
50،000 چرخه حداقل 1000،000 چرخه حداکثر
|
|
دمای جریان مجدد
|
265 درجه، 4 تا 5 ثانیه
|
|
آزمون قابلیت اطمینان PIN POGO
|
|
نیروی نگهدارنده
|
در چرخه نامی 500±50 در ساعت،50حداقل 1000 چرخه
|
|
رطوبت
|
EIA-364-31، روش آزمایش II، شرط A: اتصال کننده های مورد آزمایش با رطوبت نسبیاز 90 تا 95٪RH و دمای 40°C ± 2°C رطوبت نسبی برای 96 ساعت-آره
|
|
مقاومت در برابر گرما
|
EIA-364-56، روش 5، سطح 2 265°C+10/-0°Cبرای ۳۰ تا ۳۵ ثانیه
|
|
اسپری نمک
|
EIA-364-26,شرط آزمایش B: اتصال کننده های مرتبط با 5±1% محلول نمک
غلظت، 35+1°C/-2°C برای 48 ساعت
|
|
آزمایش نیروی یدکی
|
روش تست نیروی عادی، 100g±20g در ارتفاع کاری
|
|
طول عمر دمایی
|
EIA-364-17، روش آزمایش A،شرط 4،شرط زمان آزمایش A
اتصال به 85°C± 2°C برای 96 ساعت
|
|
قابلیت جوش دادن
|
EIA-364-52 غوطه ور شدن به 265±5°C، 60/40±5٪ Sn/pb جوش برای 4.0 ~ 5.0 ثانیه
|
|
مقاومت تماس
|
EIA-364-23 مقاومت تماس را با یک جریان آزمایش حداکثر 100 mA اندازه گیری کنیدو حداکثر ولتاژ 20 mV
|
.تجهیزات حمله:
ما یک آزمایشگاه مستقل و مجهز به تجهیزات تجربی مربوطه، مانند
دستگاه آزمایش نیروی ورودی،پروژکتور دو بعدیاندازه گيري ضخامتدستگاه بازرسی خودکارتست کننده مقاومت عایق
ماشین پولیش نمونه های متالوگرافیکتست کننده اسپری نمکتست کننده افزایش دمای جریان،ابزار منحنی ضربه باردستگاه بازرسی خودکارتست کننده ROHSتست کننده خشکیتست کننده مقاومت انعطاف پذیر،تست کننده ی زندگی و غیره
چگونه سفارش خود را با UPE انجام دهید
1خواسته هاتون رو بفرستيد
جزئیات لازم را ارائه دهید:
.نوع کانکتور (قدرت، داده، هیبریدی، ضد آب و غیره)
.درجه بندی ولتاژ و جریان
.طول کابل و مشخصات
.قطب مغناطیسی و اولویت های تراز
مقدار و زمان تحویل
الزامات ویژه (درستهای IP، محافظ، گواهینامه ها و غیره)
.گزینه ۱: فرم RFQ را در وب سایت ما پر کنید.
.گزینه 2: مشخصات خود را به طور مستقیم به ایمیل ارسال کنیدsunion@upetech.net(یا مخاطب تعیین شده شما)
2. یک نقل قول سفارشی دریافت کنید
تیم مهندسی ما نیازهای شما را بررسی خواهد کرد.
ما یک پیشنهاد رقابتی ارائه می دهیم، از جمله: قیمت / زمان تحویل / گزینه های نمونه سازی (در صورت لزوم)
3. دستورات رو تاييد و تاييد کن
بعد از اينکه پيشنهاد تاييد شد، برنامه ي طراحي و توليد رو به پايان مي رسونيم.
برای طرح های جدید، ما ممکن است مدل های سه بعدی یا نمونه هایی را برای آزمایش ارائه دهیم.
4. تولید و تضمین کیفیت
UPE سفارش شما را با کنترل کیفیت دقیق تولید می کند.
ما می تونیم گزارش های تست و گواهینامه ها رو در صورت درخواست ارائه کنیم.
5تحویل سریع و پشتیبانی
سفارش شما از طریق روش لجستیکی مورد نظر شما (DHL، FedEx، حمل و نقل دریایی، و غیره) ارسال می شود.
تیم ما برای پشتیبانی فنی و سفارشات آینده در دسترس است.
مدت پرداخت:
50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.
50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.
روش پرداخت:
T/T (تحويل بانکي) ،PayPal ،OCBC Bank
توصیه:
برای نمونه ها از پي پال استفاده کنيد (امنه تر).
از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
بسته بندی و حمل
