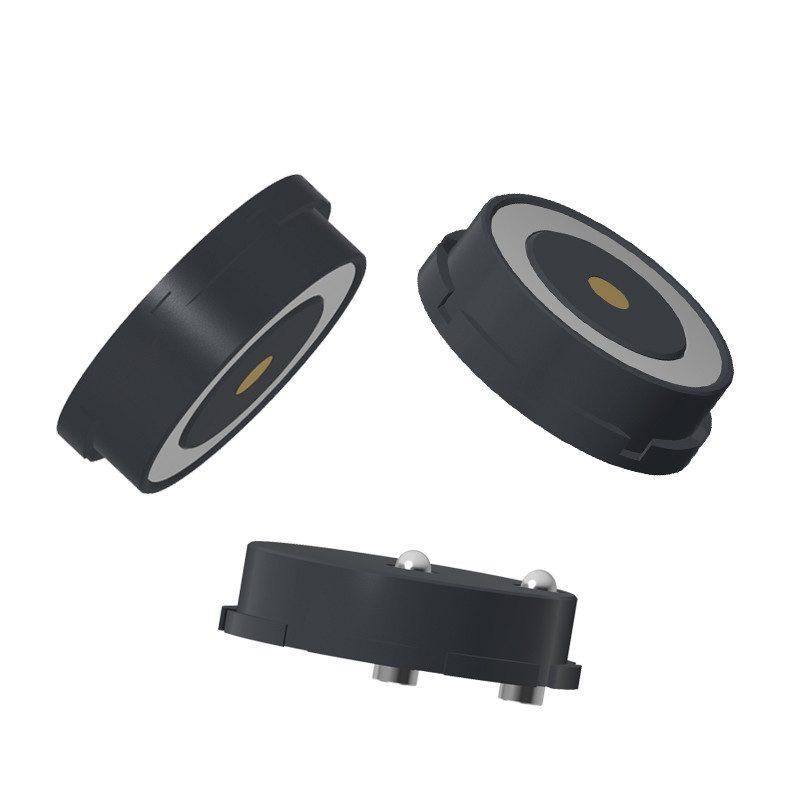

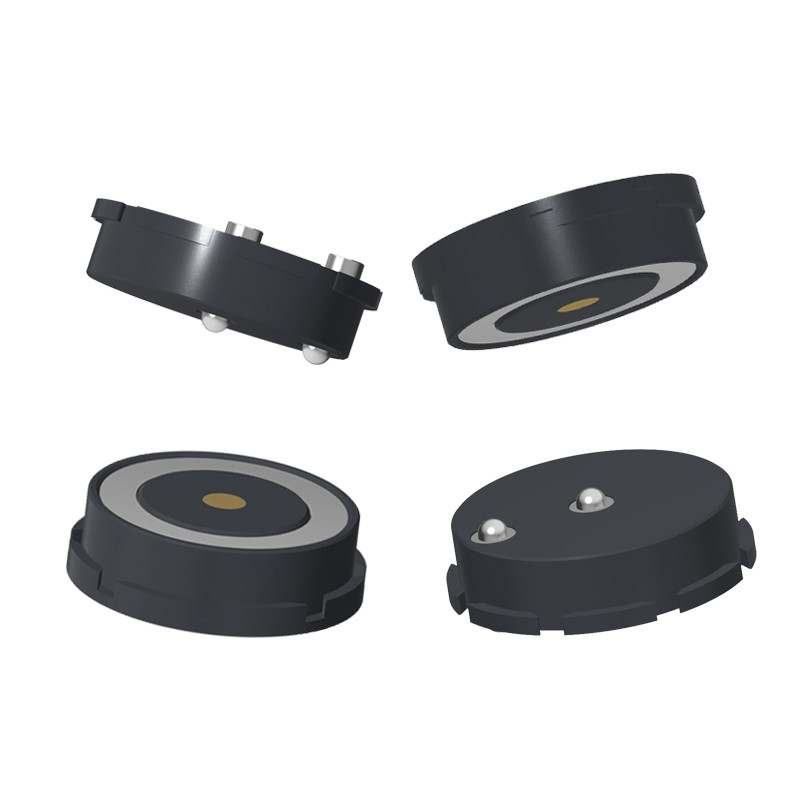

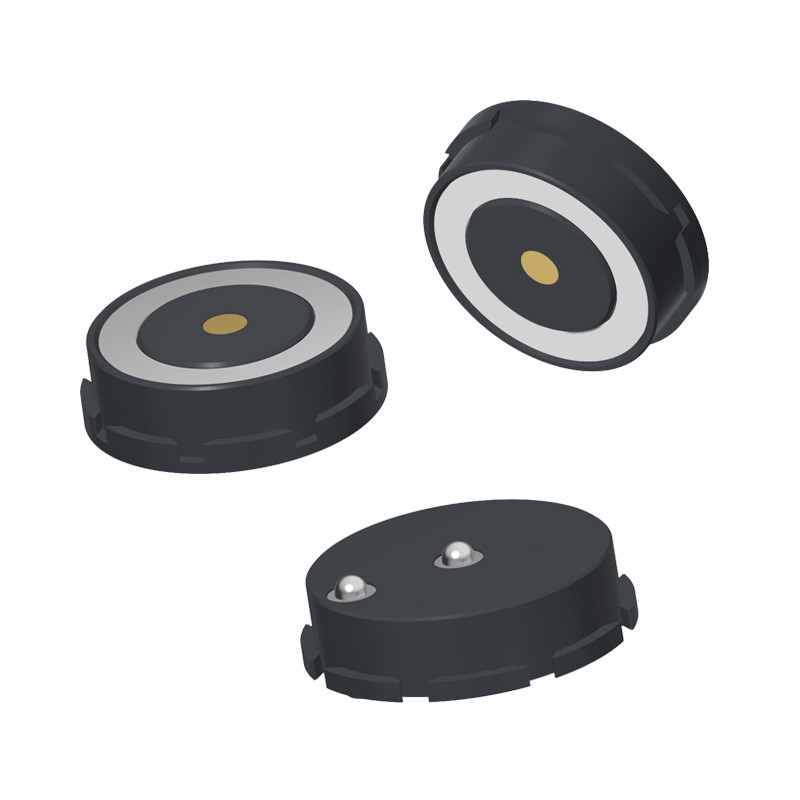

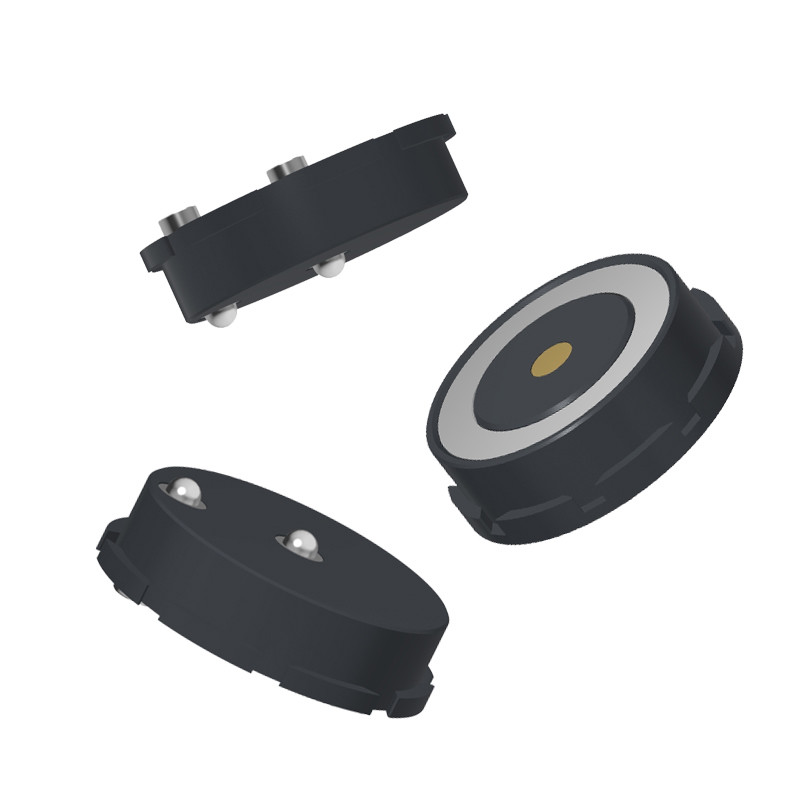

کانکتور پین مغناطیسی 2 پین دایره ای با جریان 10 آمپر و دمای نامی 260℃.
کانکتور مغناطیسی – انطباق و تضمین کیفیت
✅مواد مطابق با RoHS و REACH
تمام مواد مورد استفاده در کانکتورهای مغناطیسی ما کاملاً با مقررات RoHS (محدودیت مواد خطرناک) و REACH (ثبت، ارزیابی، مجوز و محدودیت مواد شیمیایی) مطابقت دارند و ایمنی زیست محیطی و انطباق با مقررات را تضمین می کنند.
✅ 100% تست مدار کوتاه و مدار باز
هر واحد تحت آزمایش های الکتریکی دقیق، از جمله 100% تست اتصال کوتاه و مدار باز قرار می گیرد که عملکرد و دوام قابل اطمینان را تضمین می کند.
کانکتور مغناطیسی – ترکیب مواد
1. پین Pogo
مواد پایه: برنج C6801
آبکاری: پلاتین (Pt) 0.25µm
2. قطعات چرخشی
جنس: برنج C6801
آبکاری: پلاتین (Pt) 0.25µm
3. محفظه
جنس: HTN (نایلون با دمای بالا)
رنگ: مشکی
رتبه بندی اشتعال پذیری: UL94 V-0 (خود خاموش شونده)
4. آهنربا
درجه: N52 NdFeB (نئودیمیوم آهن بورون – استحکام بالا)
آبکاری: Ni-Cu-Ni (نیکل-مس-نیکل سه لایه برای مقاومت در برابر خوردگی)
5. پوسته فلزی
جنس: برنج C3602 (برنج ماشینکاری آزاد)
آبکاری: نیکل (Ni) برای دوام و مقاومت در برابر اکسیداسیون
کانکتور مغناطیسی – مشخصات فنی
-ویژگی های مکانیکی
نیروی تماس:
160 گرم ±20 گرم در 1.2 میلی متر کورس کار (فشار جفت گیری ثابت)
دوام (آزمایش عمر جذب): 50000 چرخه (درگیری دوشاخه نر/ماده)
-عملکرد الکتریکی
ولتاژ نامی: DC 5V
جریان نامی: 10A حداکثر
مقاومت تماس (پین فنری): ≤50 mΩ حداکثر (اتصال پایدار با مقاومت کم)
-قابلیت اطمینان محیطی
تحمل دما (لحیم کاری/مونتاژ): 260°C (مقاومت در برابر حرارت رفلاو)
محدوده دمای عملیاتی: -25°C تا +60°C (مناسب برای شرایط سخت)
مقاومت در برابر خوردگی (آزمایش اسپری نمک): 24 ساعت (مطابق با استاندارد IEC 60068-2-11)
-خلاصه انطباق و آزمایش
مکانیکی: طول عمر 50 هزار چرخه، نیروی تماس دقیق
الکتریکی: مقاومت کم (<50mΩ)، جریان بالا (10A) قابل تحمل
محیطی: در برابر دماهای شدید، رطوبت و خوردگی مقاومت می کند
گواهینامه ها: مطابق با RoHS و REACH | دارای رتبه شعله UL94 V-0
کانکتورهای مغناطیسی نر 2 پین و پارامترهای کانکتور مغناطیسی:
|
نام
|
کانکتور مغناطیسی دایره ای
|
|
نوع
|
نر/ماده
|
|
پین
|
2 پین
|
|
رنگ
|
مشکی
|
|
پین Pogo
|
برنج C6801آبکاری Pt 0.25um
|
|
پین ماده
|
برنج C6801آبکاری Pt 0.25um
|
|
پوسته فلزی
|
برنج C3602 آبکاری Ni
|
| آهنربا |
N52 NdFeB آبکاری Ni Cu Ni
|
|
نیروی فنر
|
160g±20g,at 1.2mm working storke.
|
|
عمر مکانیکی
|
50000 چرخه حداقل.
|
|
جریان
|
10.0AMax
|
|
ولتاژ
|
DC 5V
|
|
مقاومت تماس
|
50mΩ حداکثر (PIN).
|
|
دمای عملیاتی
|
25℃to +60℃
|
|
آزمایش اسپری نمک
|
24H
|
|
گواهینامه
|
محصول مطابق با ROHS یا REACH
|
|
آزمایش
|
100% تست باز و اتصال کوتاه
|
نقشه فنی کانکتور مغناطیسی نر دایره ای
نقشه فنی کانکتور مغناطیسی ماده دایره ای
مزایای کانکتور مغناطیسی:
●طراحی انسانی اتصال جذب خودکار;
●ضد سقوط انسانی: جدا کردن آن از رابط شارژ آسان است، و جدا کردن دستگاه آسان نیست;
●طول عمر: تا 100000-200000 چرخه;
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب باشد (IPX8);
●زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A انتقال جریان زیاد را تحمل می کند;
●ظاهر کانکتور مغناطیسی را می توان با توجه به طراحی دستگاه کاربردی مشتری مطابقت داد;
●طراحی ساختار ضد اتصال کوتاه محصول و ضد خطا;
●انتقال سیگنال با فرکانس بالا را تحقق بخشید، می تواند جایگزین عملکرد سنتی USB2.0 HDMI 1.3 انتقال سیگنال ویدئو و صدا شود
کاربرد محصولات کانکتور مغناطیسی:
چرا UPE باید شریک شما باشد؟
1. تخصص تخصصی در کانکتورهای مغناطیسی
●تحقیق و توسعه متمرکز: UPE تجربه اختصاصی در کانکتورهای مغناطیسی دارد
●سفارشی سازی: UPE می تواند قدرت آهنربا، آبکاری پین (طلا/نیکل برای مقاومت ≤50mΩ) و مواد محفظه (PBT/نایلون مشکی) را با توجه به نیازهای شما تنظیم کند.
2. دوام و انطباق بالا
●10000+ چرخه تضمین شده: کانکتورهای آنها احتمالاً تحت آزمایش های دقیق قرار می گیرند تا نیازهای عمر مکانیکی شما را برآورده کنند.
●گواهینامه ها: مطابق با استانداردهای UL یا RoHS - برای بازارهای مصرف کننده/پزشکی بسیار مهم است.
3. تولید رقابتی
●ابزار مقرون به صرفه: UPE ممکن است MOQ های کم (به عنوان مثال، 1K–5K واحد) را با قیمت های رقابتی برای دسته های کوچک تا متوسط ارائه دهد.
●کنترل کیفیت: آزمایش داخلی برای مقاومت تماس، نیروی کشش و بار جریان برای اطمینان از قابلیت اطمینان.
4. نمونه سازی و پشتیبانی سریع
●نمونه های سه بعدی در چند روز: نمونه سازی سریع برای بررسی تناسب/عملکرد
●پشتیبانی مهندسی: کمک با بهینه سازی پین اوت، محافظ EMI یا ضد آب (IP68).
