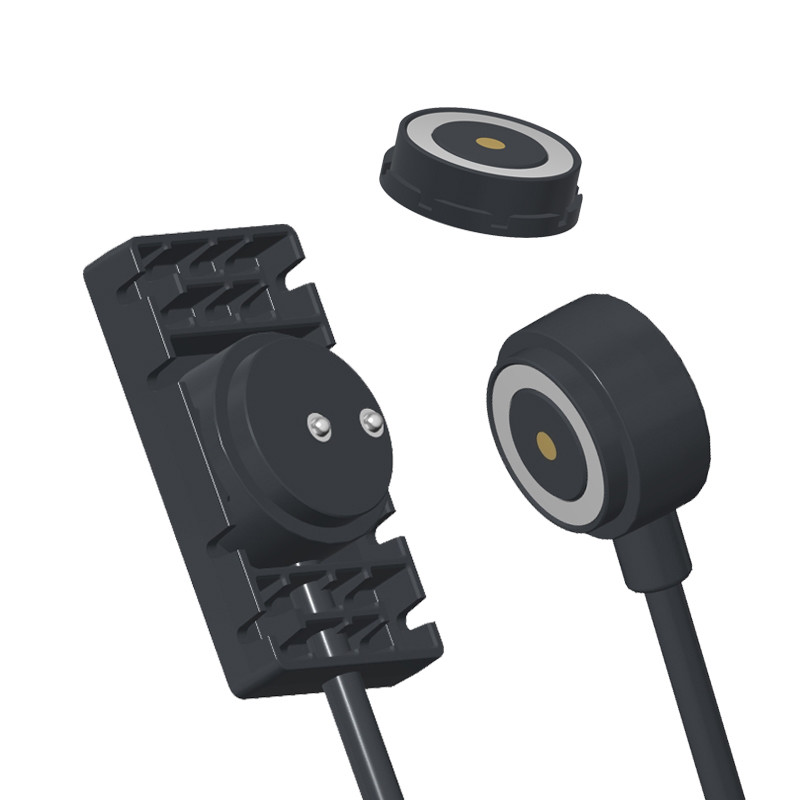

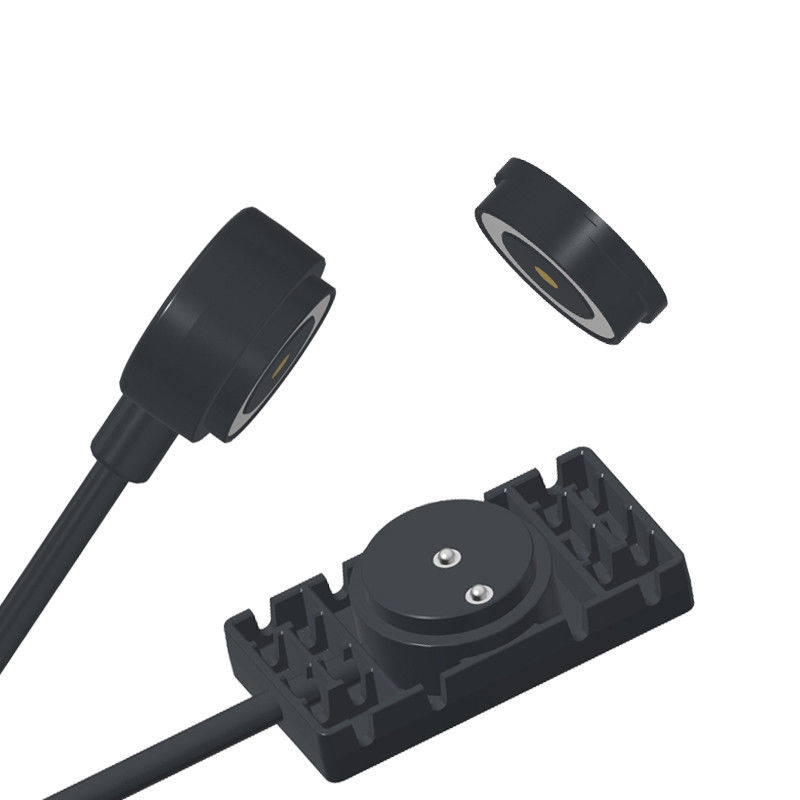

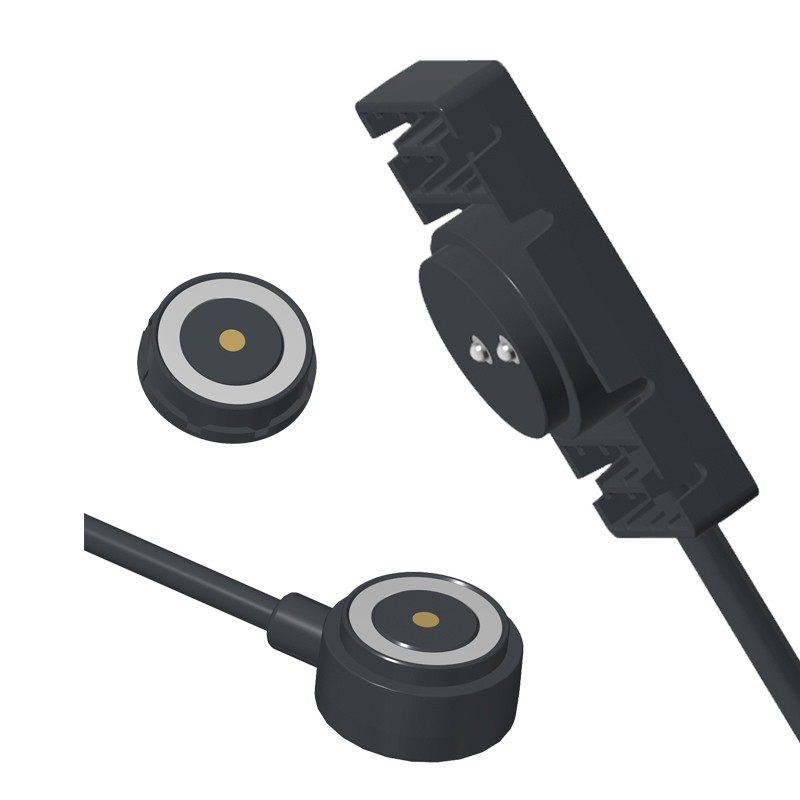

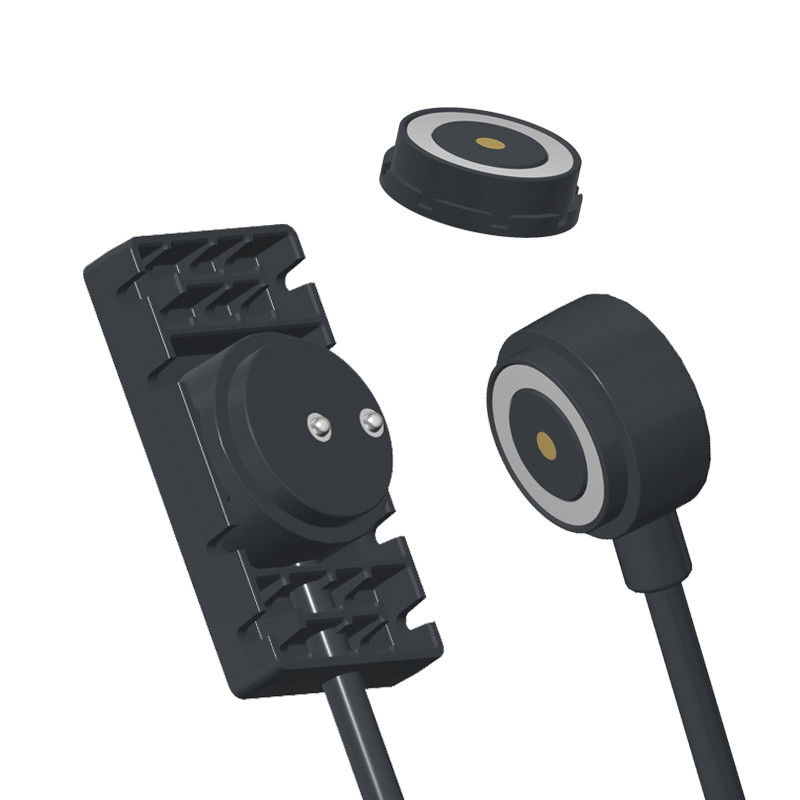

اتصال کابل شارژر پگو با پلاگین TPC
کانکتور کابل مغناطیسی و کانکتور مغناطیسی همه مواد مطابق با RoHS & REACH هستند.
تمام کانکتور های کابل مغناطیسی و کانکتور مغناطیسی از آزمون مدار کوتاه و باز 100 درصد عبور کردند.
مواد:
پین پوگو: مس C6801Plating Pt 0.25um
پلاگین مغناطیسی: پلاگین مغناطیسی مردانه
مواد قالب داخلی: PE شفاف
بیش از قالب گذاری:PVC سیاه
سیم:OD4.5 2C قرمز سیاه18AWG سیاه PVC
TPCپلاگ:TPC فلک زنانه
قطعات چرخش: مس C6801Pt 0.25um
Hپوشش: سیاه HTN UL94V-0
آهنربا:پوشش N52 NdFeB Ni Cu Ni
پوسته فلزی:برنج C3602 پوشش نی
ماکانومیک:
- نیروی تماس: 160g±20g در 1.2mm کار
-جذب نر و ماده آزمایش عمر: 50،000 چرخه
برق:
ولتاژ نامی:DC5V ولتاژ نامی: 10AMax
-مقاومت تماس فلش بهار: 50 میلیومتر حداکثر
عملکرد زیست محیطی:
- تحمل دمایی: 260 درجه سانتیگراد
دمای کار: -25°C تا +60°C
-بررسي محيطي: اسپري نمک 24 ساعت
اتصال کابل مغناطیسی 2 پین مرد و پارامتر اتصال مغناطیسی:
|
نام
|
کانکتور کابل مغناطیسی دایره ای
|
|
نوع
|
مرد/زن
|
|
پین
|
2پين
|
|
کابل
|
پی وی سی
|
|
طول کابل
|
۶۰ میلی متر
|
|
رنگ
|
سیاه
|
|
پنگ پگو
|
مس C6801پلاستی Pt 0.25um
|
|
پن زنانه
|
مس C6801پلاستی Pt 0.25um
|
|
TPCپلگ
|
TPC فلک زنانه
|
|
پوسته فلزی
|
برنج C3602 پوشش نی
|
| مغناطيس |
پوشش N52 NdFeB Ni Cu Ni
|
|
نیروی بهار
|
160g±2ساعت یک2-ممنون.
|
|
عمر مکانیکی
|
50000 چرخه دقیقه
|
|
جریان
|
10.0AMax
|
|
ولتاژ
|
DC 5V
|
|
مقاومت تماس
|
5حداکثر 0mΩ (PIN)
|
|
دمای کار
|
25°C تا +60°C
|
|
آزمایش اسپری نمک
|
24 ساعته
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
نقشه فنی کانکتور کابل مغناطیسی دایره ای
کانکتور کابل های مغناطیسی DC
نقشه فنی کانکتور مغناطیسی دایره ای
چشم انداز بسته بندی:
مزیت های کانکتور مغناطیسی:
● طراحی انسانی از تجربه اتصال جذب خودکار
● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.
●مدت عمر: تا 100،000-200،000 چرخه
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.
● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛
● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.
●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص
● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود
استفاده از محصولات کانکتور مغناطیسی:
1.دستگاه های پوشیدنی، تجهیزات موقعیت یاب هوشمند، مچ بند هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ،اتصال انتهای سیم نوار مغناطیسی
2تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی، تجهیزات اتوماسیون و صنعتی، تجهیزات صوتی و تصویری
3هواپیمایی، الکترونیک هوافضا، ارتباطات نظامی
4تجهیزات خودرو، ناوبری خودرو، آزمایش و اندازه گیری
5الکترونیک مصرفی ((تلفن های موبایل، رایانه های تبلت، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)
چرا UPE باید شریک شما باشد؟
1تخصص تخصصی در اتصال مغناطیسی
● تحقیق و توسعه متمرکز: UPE دارای تجربه اختصاصی در اتصال مغناطیسی است
● سفارشی سازی: UPE می تواند قدرت آهنربا، پوشش پین (طلای / نیکل برای مقاومت ≤50mΩ) و مواد خانه (PBT سیاه / نایلان) را به نیازهای شما متناسب کند.
2دوام بالا و انطباق
● ۱۰٫۰۰۰ دوره تضمین شده: کانکتورهای آنها احتمالاً تحت آزمایش دقیق قرار می گیرند تا نیازهای زندگی مکانیکی شما را برآورده کنند.
● گواهینامه ها: مطابق با UL یا استاندارد RoHS
3تولید رقابتی
● ابزار مقرون به صرفه: UPE ممکن است MOQ های پایین (به عنوان مثال، 1K ¥ 5K واحد) را با قیمت رقابتی برای دسته های کوچک تا متوسط ارائه دهد.
● کنترل کیفیت: آزمایش داخلی برای مقاومت تماس، نیروی کشش و بار فعلی برای اطمینان از قابلیت اطمینان.
4نمونه سازی سریع و پشتیبانی
● نمونه های سه بعدی در روز: نمونه سازی سریع برای بررسی تناسب / عملکرد
● پشتیبانی مهندسی: کمک به بهینه سازی پینوت، محافظت EMI یا ضد آب (IP68).
چگونه سفارش اتصال کابل مغناطیسی خود را با UPE قرار دهید
1خواسته هاتون رو بفرستيد
با گروه فروش ما تماس بگيريد:
ایمیل: [اتحادیه@upetech.net]
تلفن: [+86 13434524996]
فرم آنلاین: [www.pogopinsconnector.com]
جزئیات را ارائه دهید:
✔ کاربرد (به عنوان مثال، پزشکی، خودرو، الکترونیک مصرفی)
✔ نوع کانکتور (به عنوان مثال، پین پگو مغناطیسی، کابل شارژ)
✔ مشخصات ( ولتاژ، جریان، اندازه، درجه ضد آب و غیره)
✔ مقدار و زمان تحویل
2. یک راه حل سفارشی دریافت کنید (اگر لازم باشد)
مهندسان ما نیازهای شما را بررسی می کنند و یک طراحی سفارشی را پیشنهاد می کنند (اگر لازم باشد).
ما مدل های سه بعدی، نمونه ها یا نقشه های فنی را برای تایید به اشتراک می گذاریم.
مدت پرداخت:
50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.
50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.
روش پرداخت:
T/T (تحويل بانکي) ،PayPal ،OCBC Bank
توصیه:
برای نمونه ها از پي پال استفاده کنيد (امنه تر).
از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
