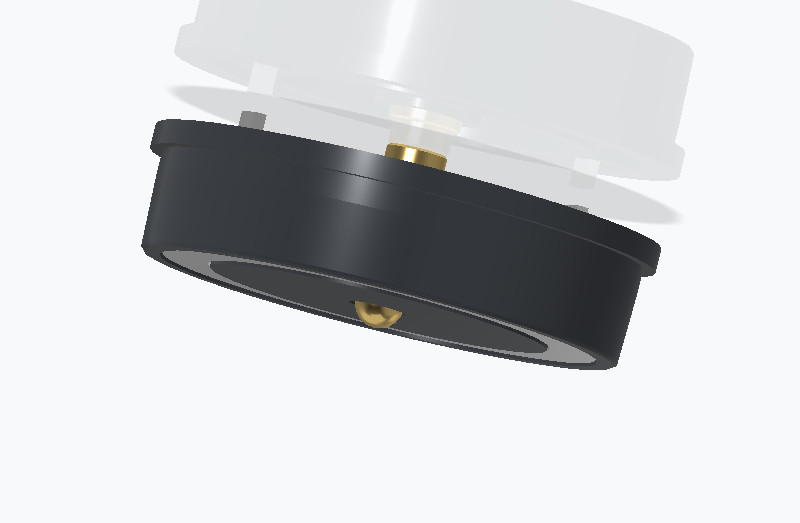

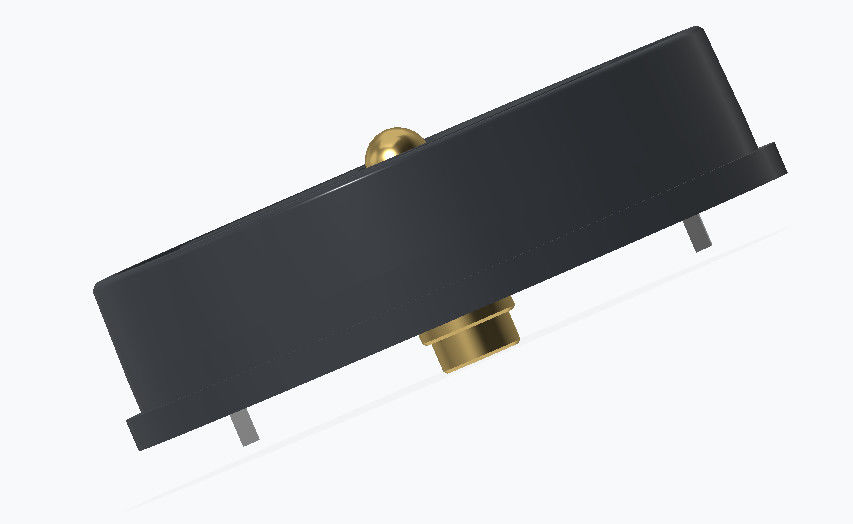

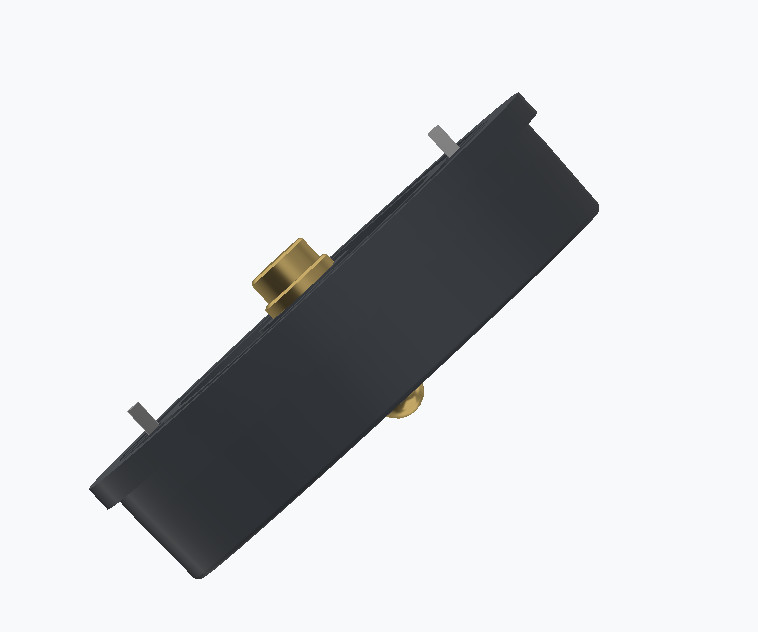

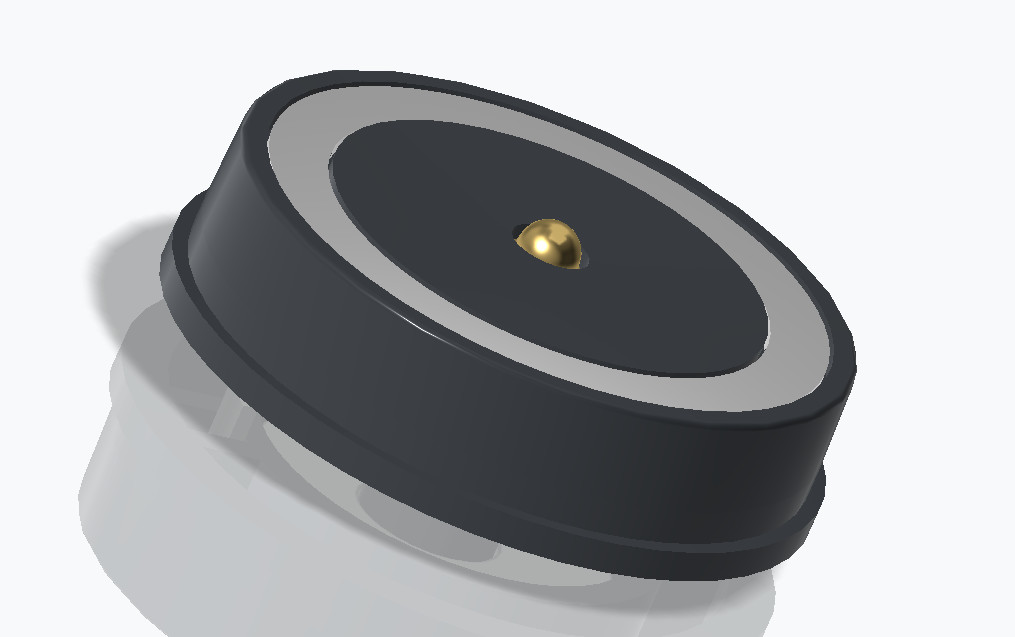

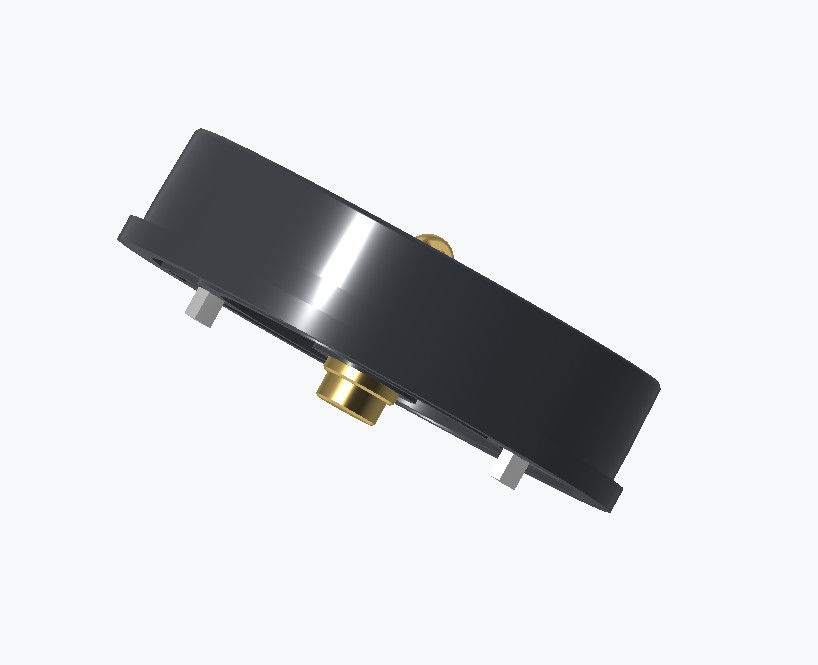

کانکتور پین پگو مغناطیسی 2 پین گرد شده 5A سفارشی OD20.0mm برنجی C6801

اطلاعات پایه
محل منبع: چین
نام تجاری: UPE
گواهی: ISO9002
شماره مدل: RM-1210-A02-11
سند: RM-1210-A02-11.pdf
مقدار حداقل تعداد سفارش: 5000
قیمت: $1-$5
جزئیات بسته بندی: کیسه های پلی اتیلن
زمان تحویل: 12-15 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5KPCS/روز
اطلاعات تکمیلی
نام: کانکتور مغناطیسی گرد رنگ: مشکی
آزمایش افشاندن نمک: 24 ساعت زندگی مکانیکی: 50000 چرخه دقیقه
مقاومت تماسی: 50mΩ حداکثر (PIN) مواد: پی وی سی ، برنج ، PE
نیروی بهار: 160 گرم ± 20 گرم کارگروه: 0.7 میلی متر
جریان: 5.0A ولتاژ: 12 ولت

توضیحات محصول

OD20.0mm سفارشی 5A کانکتور پین مغناطیسی 2 پین برنجی C6801 Pogo.


UPE تولید کننده حرفه ای کانکتور مغناطیسی و کانکتور کابل مغناطیسی است.

ما طراحان حرفه ای خود را داریم تا نیازهای شما را برآورده کنیم و خدمات سفارشی سازی کانکتور مغناطیسی را ارائه دهیم. محصولات و راه حل های مختلف کانکتور پین مغناطیسی پگو را می توان با توجه به نیازهای مختلف مشتری طراحی کرد.

تمام مواد کانکتور مغناطیسی با RoHS و REACH مطابقت دارند.

تمام کانکتورهای مغناطیسی 100٪ تست اتصال کوتاه و مدار باز را پشت سر گذاشته اند.


مواد:

پین Pogo:برنج C6801 آبکاری Au 0.125um
قطعات چرخشی:برنج C6801 آبکاری Ni
محفظه: مشکی HTN UL94V-0
آهنربا: N45 NdFeB آبکاری Ni Cu Ni


Mکانال:

-نیروی تماس: 160 گرم و 20 گرم در 0.7 میلی متر استروک کار

-تست عمر: 50,000 چرخه


الکتریکی:

-ولتاژ نامی: DC12V; ولتاژ نامی: 5AMax.

-مقاومت تماس: ≤ 50mΩ (میلی اهم) در هر پین (حداکثر)


عملکرد محیطی:

-دمای عملیاتی: -25℃ تا +80℃

-تست محیطی: اسپری نمک 24 ساعت,


پارامتر کانکتور کابل مغناطیسی 2 پین مردانه:

نام

کانکتور مغناطیسی دایره ای

نوع

مردانه

پین

2 پین

رنگ

مشکی

پین Pogo

برنج C6801 آبکاری Au 0.125um

قطعات چرخشی

برنج C6801 آبکاری Ni

نیروی فنر

16020g, در 0.7میلی متر استروک کار.

عمر مکانیکی

50000 چرخه حداقل.

جریان

5.0AMax

ولتاژ

DC 12V

مقاومت تماس

50mΩ حداکثر (PIN).

دمای عملیاتی

-25℃to +80℃

تست اسپری نمک

24H

گواهینامه

محصول مطابق با ROHS یا REACH

تست

100٪ تست باز و کوتاه


نقشه فنی کانکتور مغناطیسی دایره ای

کانکتور پین پگو مغناطیسی 2 پین گرد شده 5A سفارشی OD20.0mm برنجی C6801 0


تجزیه نما:

کانکتور پین پگو مغناطیسی 2 پین گرد شده 5A سفارشی OD20.0mm برنجی C6801 1


مزایای کانکتور مغناطیسی:

●طراحی انسانی اتصال جذب خودکار;

●ضد سقوط انسانی: جدا کردن آن از رابط شارژ آسان است، و جدا کردن دستگاه آسان نیست;

●زمان عمر: تا 100,000-200,000 چرخه;

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب باشد (IPX8);

●زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A در برابر انتقال جریان زیاد مقاومت می کند;

●ظاهر کانکتور مغناطیسی را می توان با توجه به طراحی دستگاه کاربردی مشتری مطابقت داد;

●طراحی ساختار ضد اتصال کوتاه محصول و بی نقص;

●انتقال سیگنال با فرکانس بالا را تحقق بخشید، می تواند جایگزین عملکرد سنتی USB2.0 HDMI 1.3 انتقال سیگنال ویدئو و صدا شود


کاربرد محصولات کانکتور مغناطیسی:

1.دستگاه های پوشیدنی، تجهیزات موقعیت یابی هوشمند، دستبندهای هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ، اتصال انتهایی سیم نوار مغناطیسی

2. تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطی داده ها، تجهیزات مخابراتی، اتوماسیون و تجهیزات صنعتی، تجهیزات صوتی و تصویری

3. هوانوردی، هوافضای الکترونیکی، ارتباطات نظامی

4. خودرو، ناوبری خودرو، تجهیزات تست و اندازه گیری

5. لوازم الکترونیکی مصرفی (تلفن های همراه، رایانه های لوحی، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)


چرا UPE باید شریک شما باشد؟

1. خدمات سفارشی سازی حرفه ای

2. قابلیت تولید نمونه سریع

3. سیستم کنترل کیفیت دقیق

4. پردازش با اجزای وارداتی

5. تجهیزات تست با دقت بالا

6. روش های کنترل هزینه منطقی

7. استانداردهای زیست محیطی محصول


چگونه سفارش کانکتور مغناطیسی خود را با UPE ثبت کنید

1. الزامات خود را ارسال کنید

با تیم فروش ما از طریق:

ایمیل: [union@upetech.net]

تلفن: [+86 13434524996]

فرم آنلاین: [www.pogopinsconnector.com]



جزئیات را ارائه دهید:

✔ کاربرد (به عنوان مثال، پزشکی، خودرو، لوازم الکترونیکی مصرفی)

✔ نوع کانکتور (به عنوان مثال، پین پگو مغناطیسی، کابل شارژ)

✔ مشخصات (ولتاژ، جریان، اندازه، درجه ضد آب و غیره)

✔ مقدار و زمان تحویل



2. دریافت یک راه حل سفارشی (در صورت نیاز)

مهندسان ما نیازهای شما را بررسی کرده و یک طراحی سفارشی (در صورت نیاز) پیشنهاد می کنند.

ما مدل های سه بعدی، نمونه ها یا نقشه های فنی را برای تایید به اشتراک خواهیم گذاشت.


مدت پرداخت:

50٪ سپرده (پرداخت پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.

50٪ موجودی (پرداخت قبل از حمل و نقل): کنترل کیفیت و تعهد از هر دو طرف را تضمین می کند.


روش پرداخت:

T/T (انتقال بانکی)، PayPal، بانک OCBC

توصیه:

از PayPal برای نمونه ها استفاده کنید (ایمن تر).

از T/T برای سفارشات عمده استفاده کنید (هزینه های کمتر).


زمان تحویل نمونه:نمونه موجودی 2-3 روز کاری / نمونه سفارشی 5-7 روز کاری

زمان تحویل تولید:10-15 روز کاری

ساخته شده برای:آمریکا، اروپا، آسیا، آفریقای جنوبی

اصطلاح تجاری:EXW

حمل و نقل:هوایی، دریایی، اکسپرس

سرویس:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه، رنگ و طرح خاصی قابل قبول است


حمل دریایی
