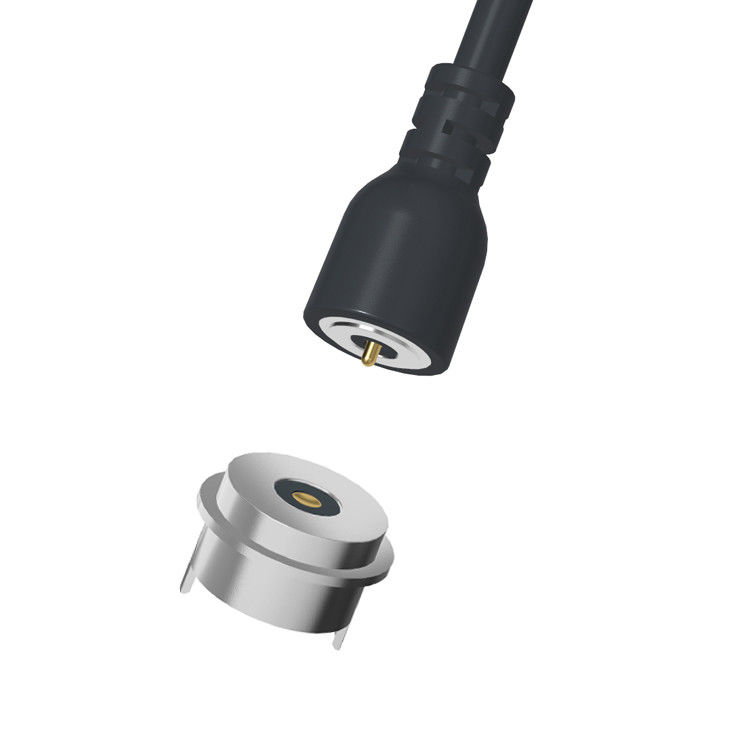

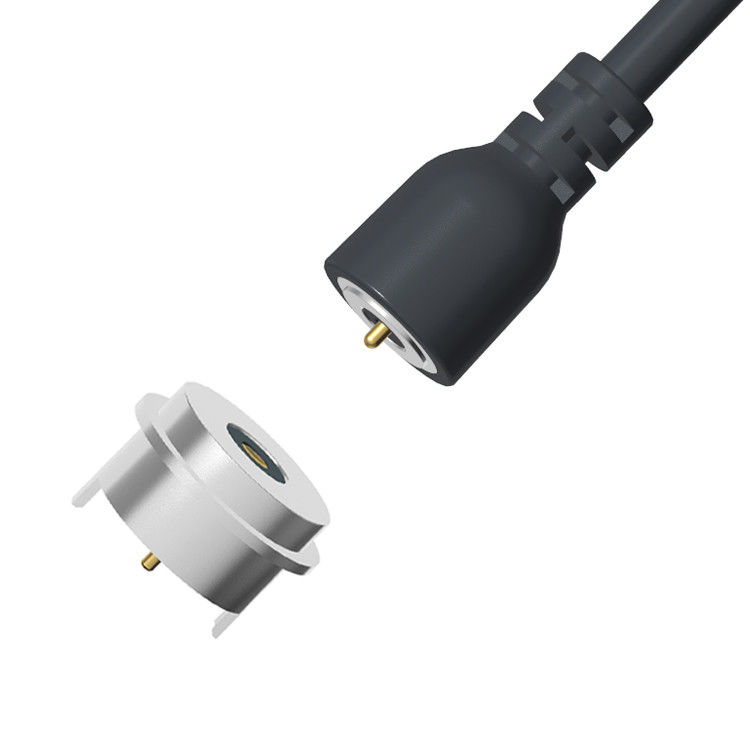

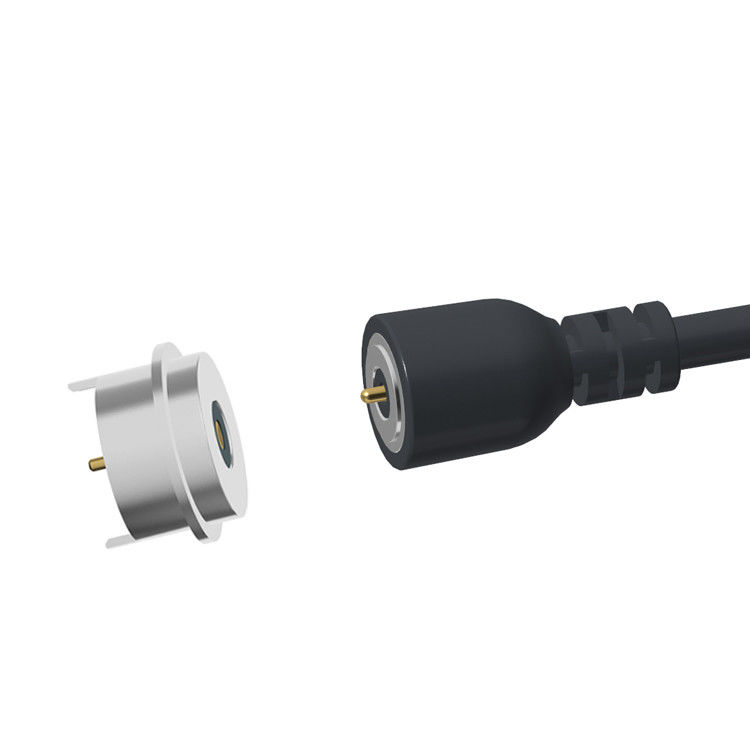

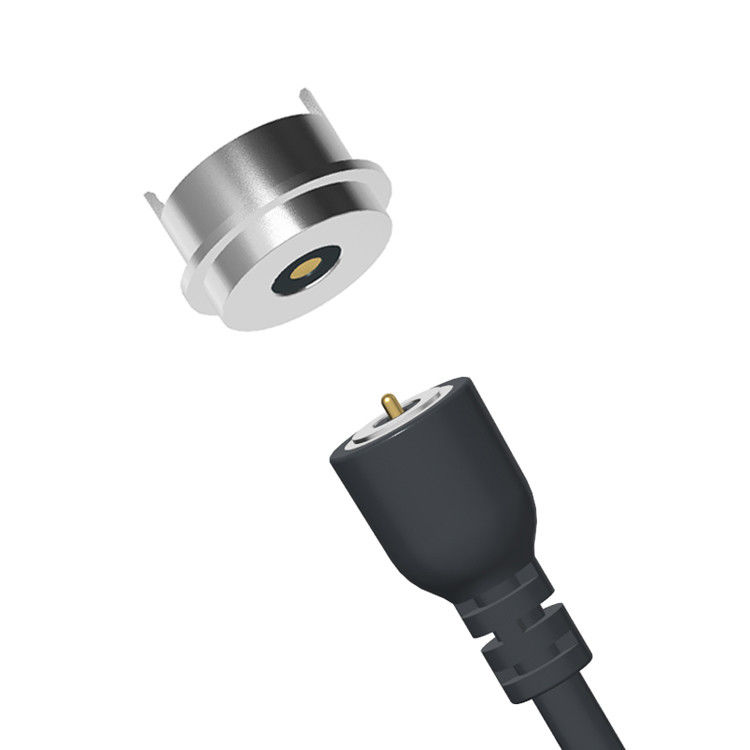

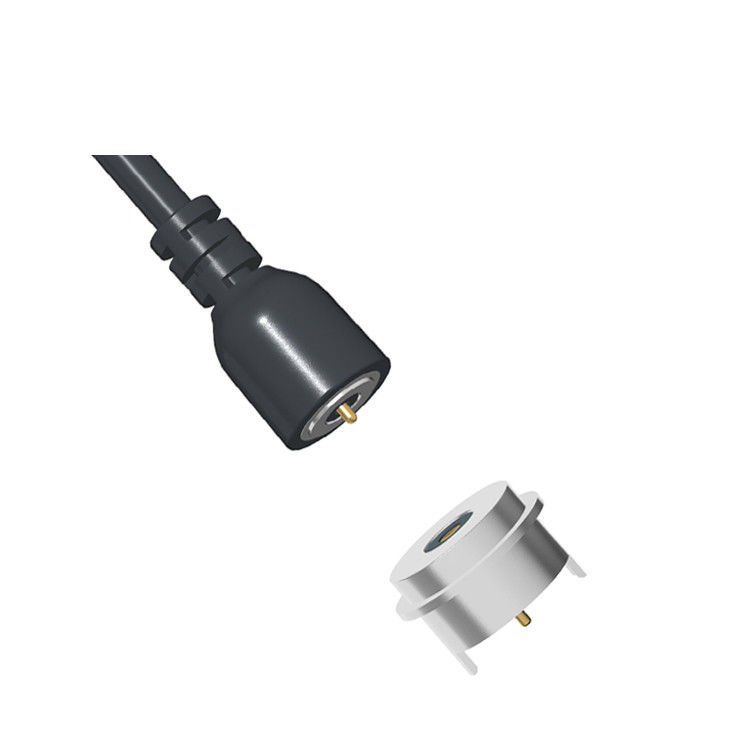

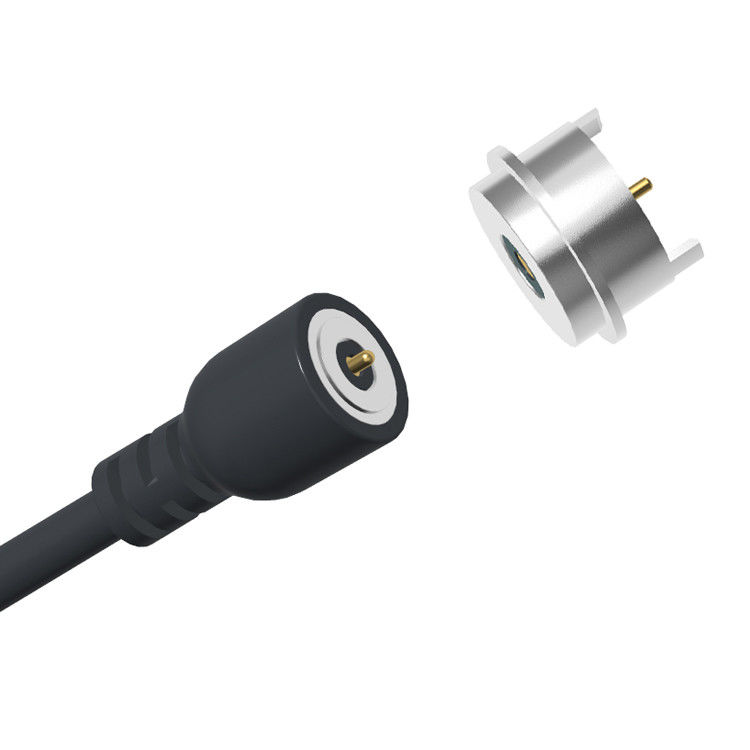

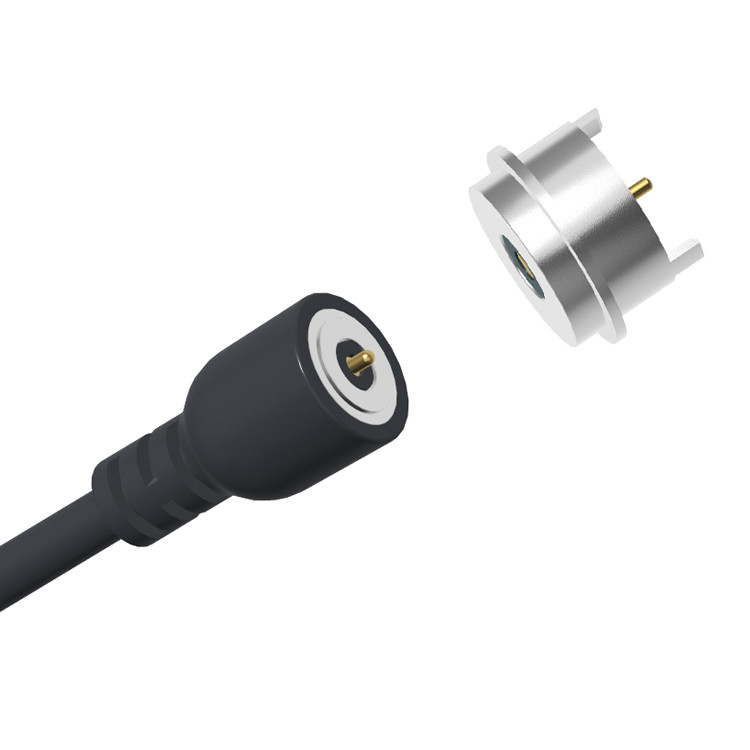

φ8.0mm کانکتور سیم برق چرخدار پوگو پین کانکتور کابل مغناطیسی USB.
ممواد غذایی:
پین پوگو: مس، پلنگر و بشکه پوشش 5U" Min Au بیش از 60 ~ 100U" Ni min
قطعات چرخش:SUS316F پوشش Au0.125um
بهار:SUS 304Au
محفظه: سیاه HTN + 30%UL94 V-0 سیاه که می تواند در برابر دماهای بالا مقاومت کند
پوسته فلزی: SUS303 پوشش Ni
مغناطیس: N52 NdFeB Plating Ni Cu Ni
پلاگین مغناطیسی: پلاگین مغناطیسی مردانه
قالب بندی داخلی:PE شفاف
قالب گیری بیش از حد:PVC سیاه
سیم:OD3.5 2C 22AWG PVC سیاه
رباط کابل:سیاه PVC فلزی رباط کابل بیضوی
پلاگین USB: پلاگین مردانه USB
مکانیکی:
- نیروی تماس: 80g±20g در 1.1mm کار
-بررسي زندگي:10،000سائیکل
- آزمایش نیروی جذب: جذب زنانه 400g ± 20% است
برق:
ولتاژ نامی:DC12V؛ ولتاژ نامی: 3AMax.
- مقاومت تماس فلش بهار: 50milliohm Max.
عملکرد زیست محیطی:
- دمای کار: -25 درجه سانتیگراد تا +80 درجه سانتیگراد
-اسپرای نمک: 24 ساعت
پارامتر اتصال مغناطیسی دایره ای 2Pin مرد و زن:
|
نام
|
کانکتور کابل مغناطیسی
|
|
قطر
|
8.0mm
|
|
نوع
|
مرد/زن
|
|
پین
|
2پين
|
|
سیم
|
پی وی سی
|
|
طول کابل
|
800±20mm
|
|
رنگ
|
سیاه
|
|
پنگ پگو
|
پوشش مس Au 0.125um
|
|
قطعات چرخش
|
SUS316F پوشش Au0.125um
|
|
مغناطيس
|
پوشش N52 NdFeB Ni Cu Ni
|
|
مسکن
|
رنگ سیاه HTN UL94V-0
|
|
نیروی بهار
|
80g±20گ، در 11-ممنون.
|
|
عمر مکانیکی
|
10000 چرخه دقیقه
|
|
جریان
|
3AMax
|
|
ولتاژ
|
12 ولت DC
|
|
نیروی مغناطیسی
|
400g±20٪
|
|
مقاومت تماس
|
5حداکثر 0mΩ (PIN)
|
|
دمای کار
|
-25°C تا +80°C
|
|
آزمایش اسپری نمک
|
24 ساعته
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
نقشه فنی اتصال کابل دو پین دایره ای
نقشه فنی اتصال کننده مغناطیسی دو پین زنانه دایره ای
بازطرح pcb توصیه شده
تحمل طرح: ± 0.05mm
ديدگاه کانکتور مغناطيسي زنانه را تجزیه کنيد
کانکتور کابل مغناطیسی دو پین دایره ای
چشم انداز بسته بندی:
مزیت های کانکتور مغناطیسی:
● طراحی انسانی از تجربه اتصال جذب خودکار
● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.
●مدت عمر: تا 100،000-200،000 چرخه
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.
● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛
● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.
●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص
● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود
استفاده از محصولات:
1الکترونیک مصرفی
پد های شارژ بی سیم (توافق Qi، کانکتورهای مانند MagSafe)
گوشواره های TWS Earbuds & Smartwatches (حالت شارژ با پورت های مغناطیسی ضد آب)
دستگاه های ماژولار (دسته های فرعی برای تلفن، دوربین)
مزایا:
✔ ضد آب (IP68)
✔ راحت بودن یک دست به هم وصل کردن؛ بدون دست زدن به کابل ها
✔ ضد یَنَک ️ در صورت لغزش به طور ایمن جدا می شود.
2دستگاه های پزشکی و مراقبت های بهداشتی
تجهیزات پزشکی قابل حمل (مونیتورهای EKG، اسکنرهای دستی)
. شارژ دستگاه های قابل کاشت (کمک های شنوایی، محرک های عصبی)
ابزارهای استریلیزه شده (دسته های اتصال جراحی با رتبه IP68)
مزایا:
✔ تمیز ️ بدون نشان دادن فلز؛ تمیز کردن آسان.
✔ بی عیب است. از قطع تصادفی در طول روش جلوگیری می کند.
✔ طراحی مهر و موم شده ️ مقاومت در برابر ضد عفونی کننده ها / مایعات.
3صنعت و رباتیک
.AGV (سوارهای هدایت شده خودکار) ️ محوطه های شارژ باتری
رباتیک ماژولار ️ سر ابزار سریع / اتصال قدرت.
محیط های خشن ️ تجهیزات معدن، نفت و گاز
مزایا:
✔ جریان بالا (10A + در هر پین) ️ قدرت موتورها / سنسورها.
✔ مقاوم به لرزش ️ در ماشین آلات متحرک متصل می شود.
✔ ضد گرد و غبار / ضد آب (IP67 / IP69K)
4خودرو و وسایل نقلیه
. شارژ EV ️ ورودی های شارژ مغناطیسی (مطابق با استاندارد SAE J1772)
لوازم جانبی داخل ماشین Dashcam / وصلات برق سنسور
وسایل نقلیه خودمختار اتصال ماژول LIDAR/GPU
مزایا:
✔ بدون جرقه ️ امن تر از وصل کردن یا جدا کردن کابل های ولتاژ بالا
✔ خود تراز آسان برای رانندگان برای اتصال در فضاهای تنگ.
✔ مقاوم در برابر خوردگی
5. هواپیماهای بدون سرنشین و هوافضا
تعویض باتری هواپیماهای بدون سرنشین
آزمایشات هواپیمایی رابط های داده / قدرت ماژولار.
مزایا:
✔ سبک وزن ️ پوشش آلومینیومی وزن را کاهش می دهد.
✔ طول عمر چرخه بالا ️ 50K + جفت گیری برای مبادلات مکرر.
6. ارتش و دفاع
.تجهيزات زميني رابط هاي تماس/قدرت محکم
. دستگاه های زیر آب. شارژ درون زیر آب
مزایا:
✔ EMI Shielding ️ محفظه های فلزی مانع تداخل می شوند.
✔ مقاوم در برابر آب نمکی
