محل منبع: | چین |
---|---|
نام تجاری: | UPE |
گواهی: | ISO9002 |
شماره مدل: | RC-1071-A01-12 / RM-1071-B01-21 |
سند: | RC-1071-A01-12.pdf |
مقدار حداقل تعداد سفارش: | 5000 |
قیمت: | $1-$5 |
جزئیات بسته بندی: | کیسه های پلی اتیلن |
زمان تحویل: | 12-15 روز کاری |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 5KPCS/روز |
نام: | کانکتور کابل مغناطیسی | مواد: | پی وی سی ، برنج ، ndfeb n52 |
---|---|---|---|
نیروی بهار: | 80 گرم ± 20 گرم | کارگروه: | 1.1 میلی متر |
جریان: | 3A | ولتاژ: | 12 ولت |
طول کابل: | 1500 میلی متر | رنگ: | مشکی |
آزمایش افشاندن نمک: | 24 ساعت | زندگی مکانیکی: | 10000 چرخه دقیقه |
مقاومت تماسی: | 50mΩ حداکثر (PIN) | دمای عملیات: | -25°C تا +80°C |
برجسته کردن: | کانکتور کابل مغناطیسی سفارشی,دایره ای از کانکتور کابل مغناطیسی,کانکتور الکتریکی مغناطیسی 2 پین,Magnetic Cable Connector Circular,Magnetic Electrical Connector 2 Pin |

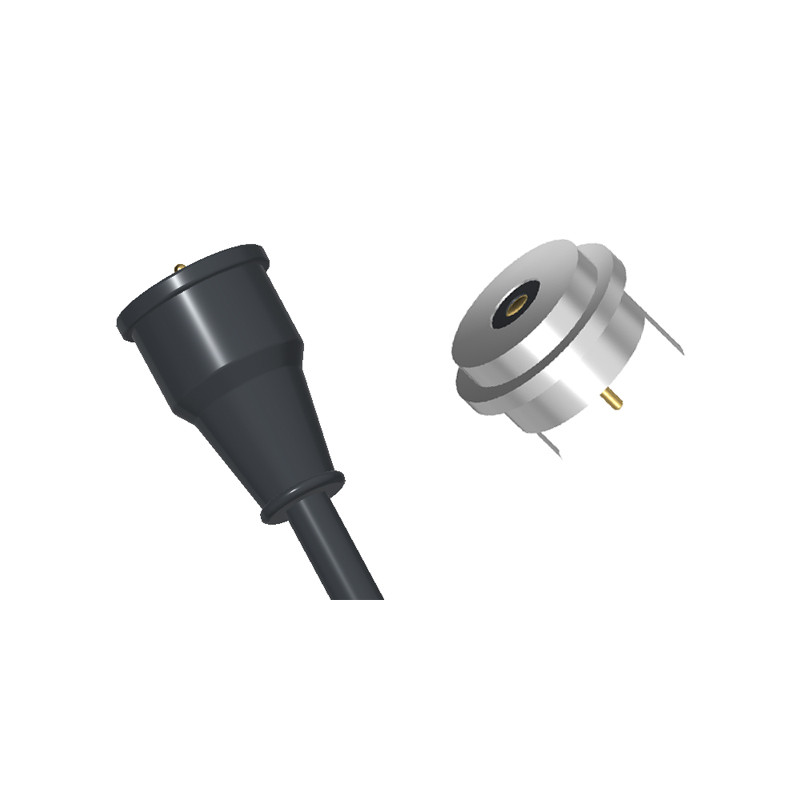

کانکتور کابل شارژ مغناطیسی دو پین برای پوشیدن هوشمند
یک کانکتور کابل مغناطیسی گرد یک نوع کانکتور شارژ یا انتقال داده است که از یک مکانیسم مغناطیسی برای اتصال به طور ایمن به یک دستگاه استفاده می کند.
مواد و پوشش مطابق با استانداردهای ROHS و REACH است.
برای اطمینان از زندگی مکانیکی تماس، هرگز پوگوپین را بیش از ضربه کاری تعریف شده در طراحی فشرده نکنید، که ممکن است به بهار داخلی آسیب برساند.
مکانیکی:
- نیروی تماس: 80g±20g در 1.1mm کار
-بررسي زندگي:10،000سائیکل
- آزمایش نیروی جذب: جذب زنانه 400g ± 20% است
برق:
ولتاژ نامی:DC12V؛ ولتاژ نامی: 3AMax.
- مقاومت تماس فلش بهار: 50milliohm Max.
عملکرد زیست محیطی:
- دمای کار: -25 درجه سانتیگراد تا +80 درجه سانتیگراد
نمک اسپری: 24 ساعت
USB20: USB/AM نوع یکپارچه (با محافظت از بیش از حد و مدار کوتاه 12V 3A)
مواد قالب داخلی: PE
بیش از قالب گذاری:PVC سیاه
رباط کابل: سفید PVC فلزی رباط کابل بیضوی سفید
سیم: OD3.5 2C 22AWG PVC سفید
پلاگین مغناطیسی: پلاگین مغناطیسی مردانه
پارامتر اتصال مغناطیسی دایره ای 2Pin مرد و زن:
نام |
کانکتور کابل مغناطیسی |
نوع |
مرد/زن |
پین |
2پين |
سیم |
پی وی سی |
طول کابل |
1500 میلی متر |
رنگ |
سیاه |
پین پگو / قطعات چرخش |
پوشش مس Au 0.125um |
مغناطيس |
N52 NdFeB پوشش Ni 15-20um |
MetallicShell |
برنج C3602 پوشش نی |
مسکن
|
رنگ سیاه HTN UL94V-0 |
نیروی بهار |
80g±20گ، در 11-ممنون. |
عمر مکانیکی |
10000 چرخه دقیقه |
جریان |
3AMax |
ولتاژ |
12 ولت DC |
مقاومت تماس |
5حداکثر 0mΩ (PIN) |
دمای کار |
-25°C تا +80°C |
آزمایش اسپری نمک |
24 ساعته |
گواهینامه |
محصول سازگار با ROHS یا REACH |
تست |
تست 100٪ باز و کوتاه مدت |
نقشه فنی اتصال کابل دو پین دایره ای
نقشه فنی اتصال کننده مغناطیسی دو پین زنانه دایره ای
ديدگاه کانکتور مغناطيسي زنانه را تجزیه کنيد

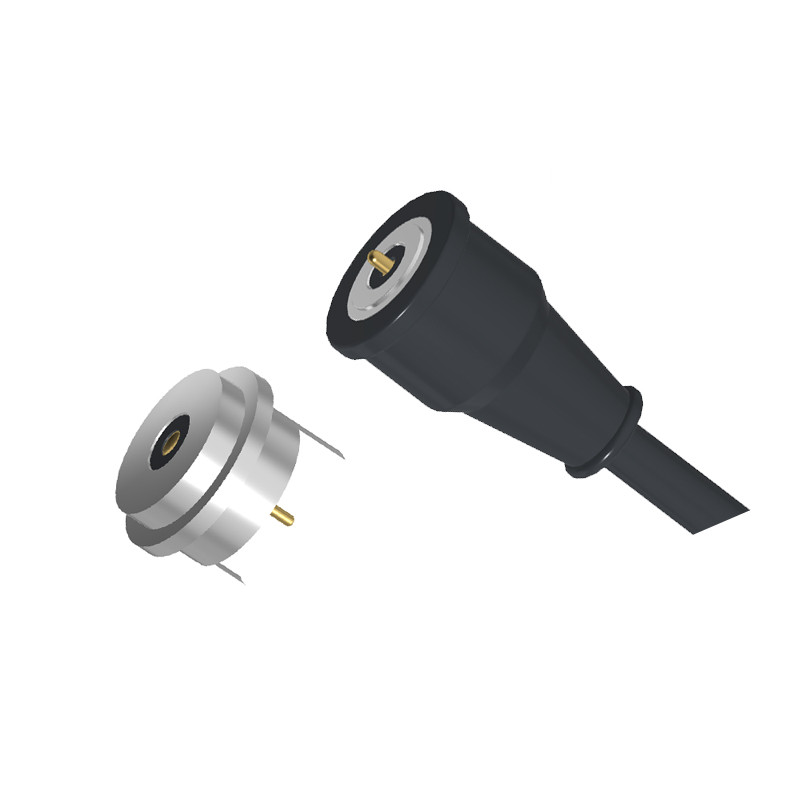

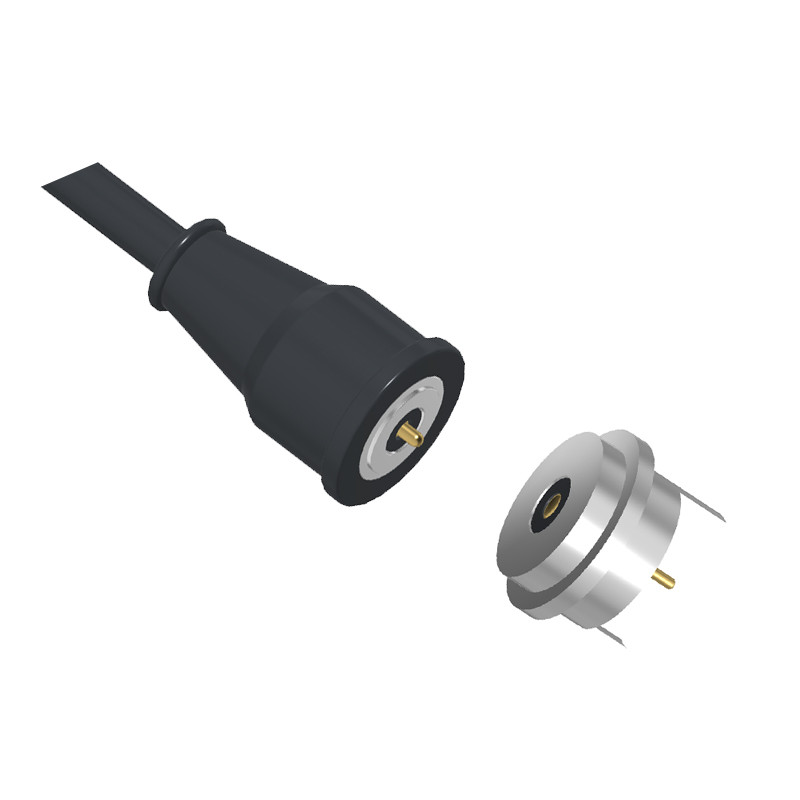

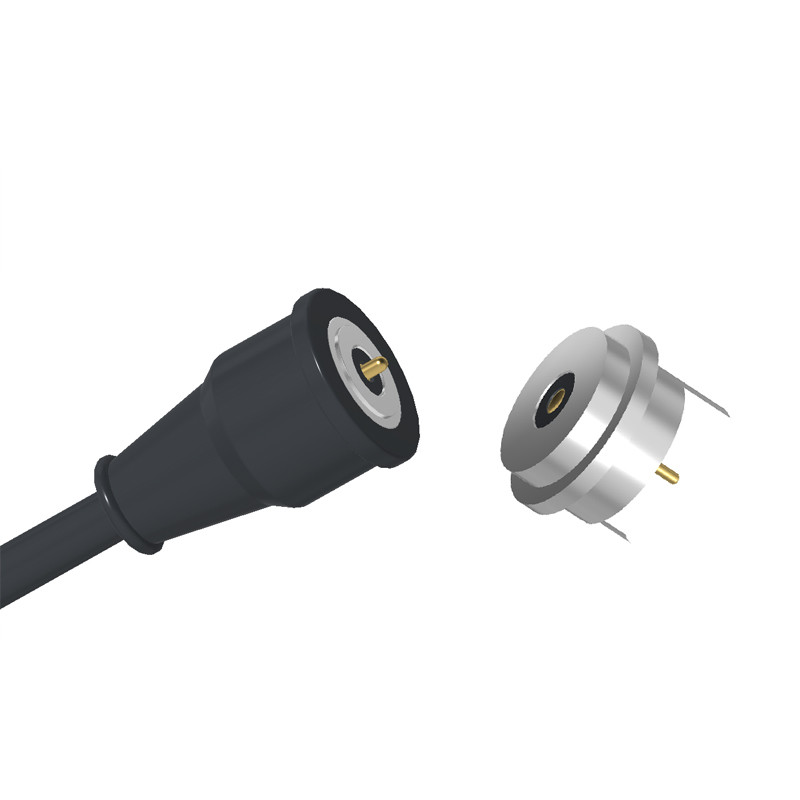

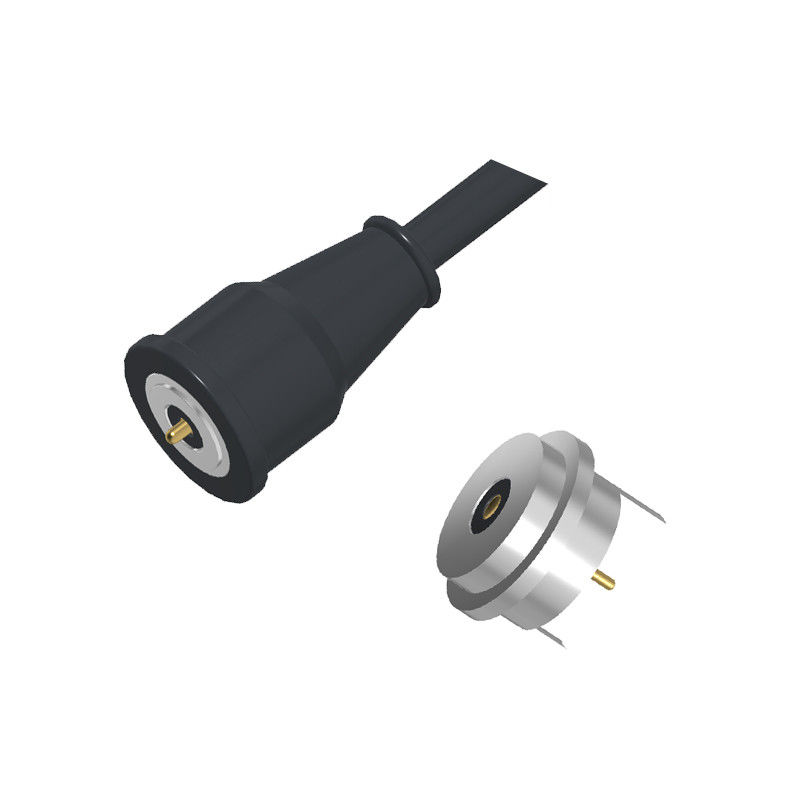

کانکتور کابل مغناطیسی دو پین دایره ای
چشم انداز بسته بندی:
مزیت های کانکتور مغناطیسی:
● طراحی انسانی از تجربه اتصال جذب خودکار
● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.
●مدت عمر: تا 100،000-200،000 چرخه
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.
● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛
● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.
●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص
● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود
استفاده از محصولات کانکتور مغناطیسی:
1دستگاه های پوشیدنی، تجهیزات موقعیت یاب هوشمند، مچ بند هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ،اتصال انتهای سیم نوار مغناطیسی
2تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی، تجهیزات اتوماسیون و صنعتی، تجهیزات صوتی و تصویری
3هواپیمایی، الکترونیک هوافضا، ارتباطات نظامی
4تجهیزات خودرو، ناوبری خودرو، آزمایش و اندازه گیری
5الکترونیک مصرفی ((تلفن های موبایل، رایانه های تبلت، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)
