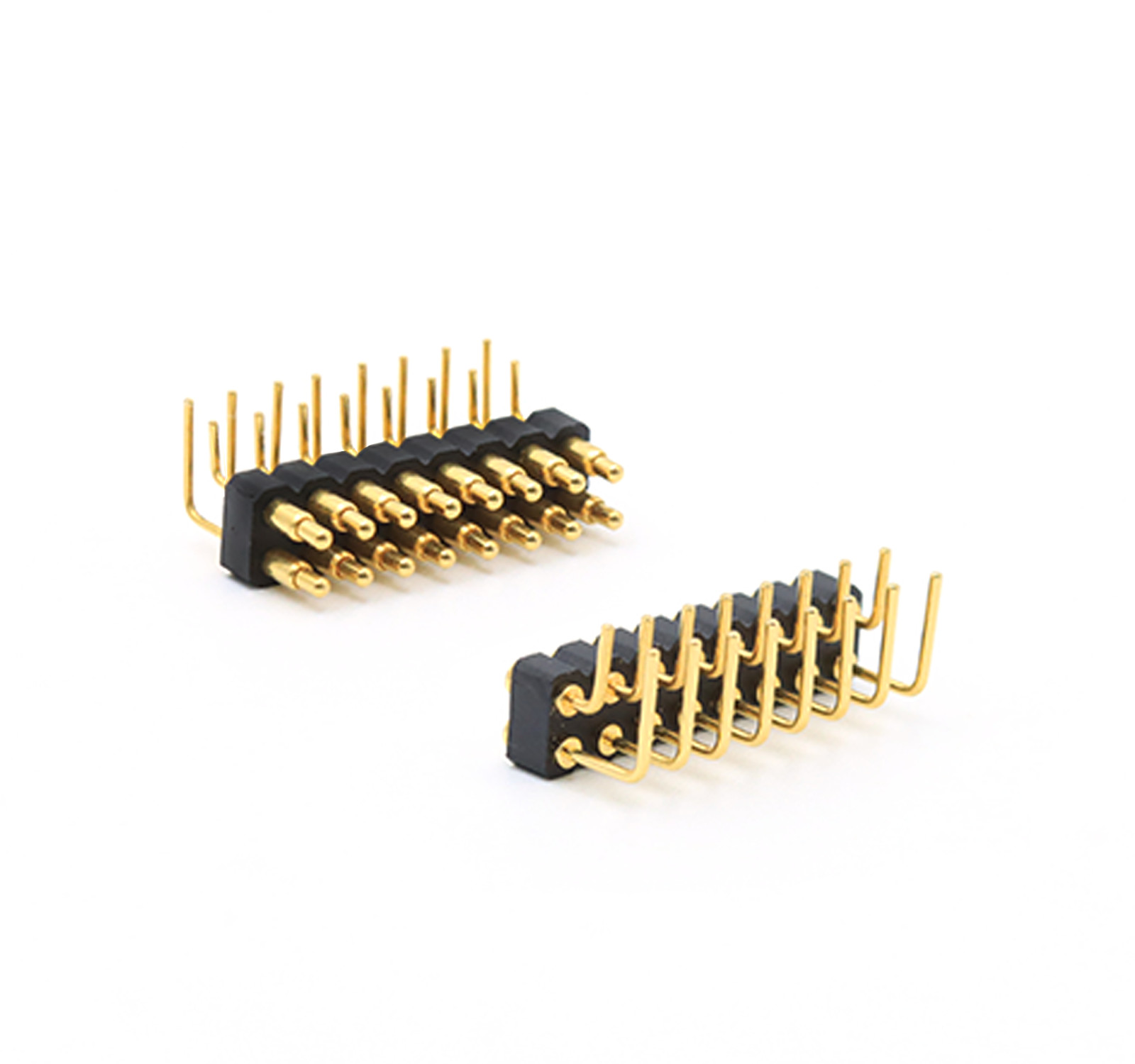

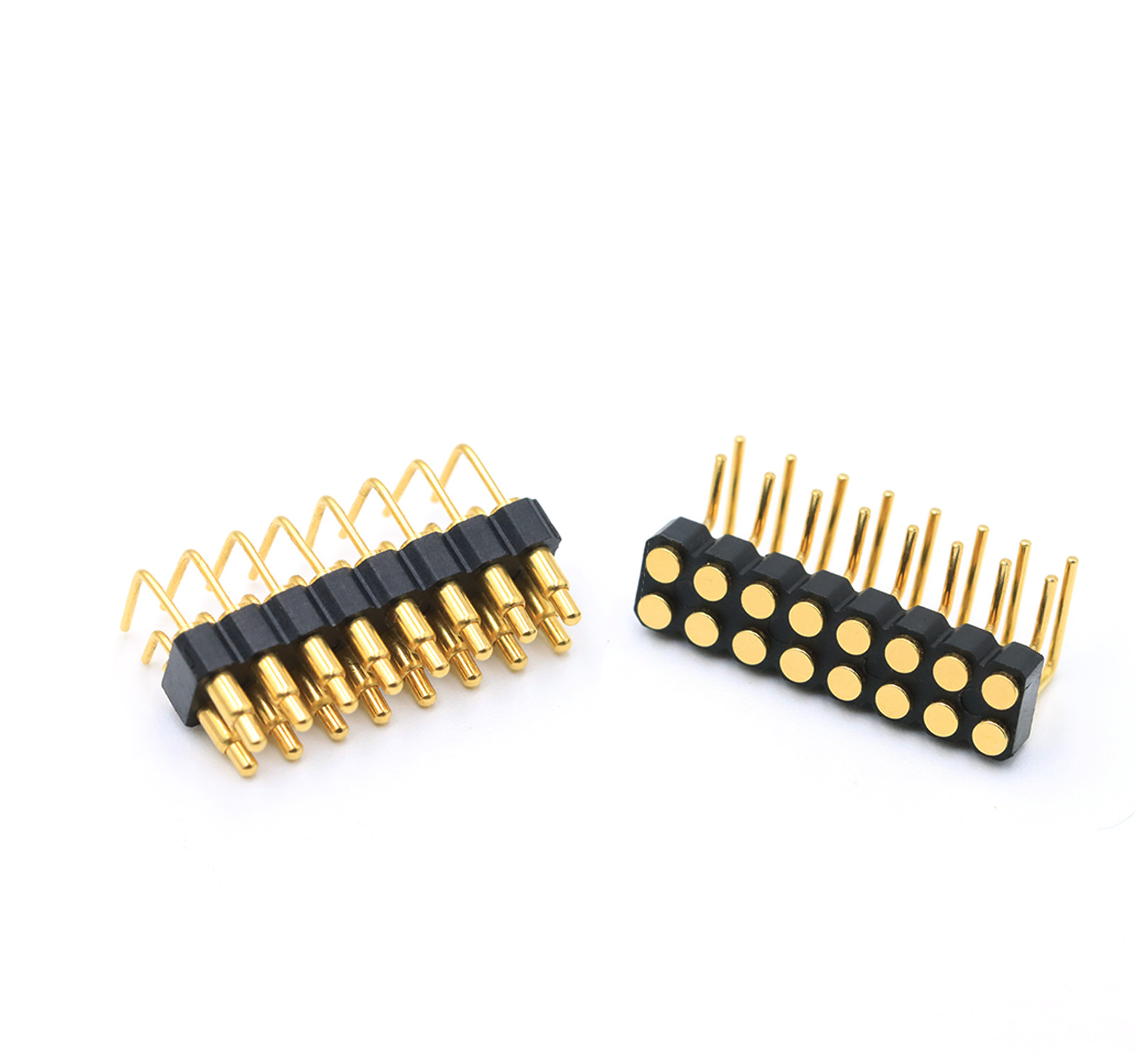

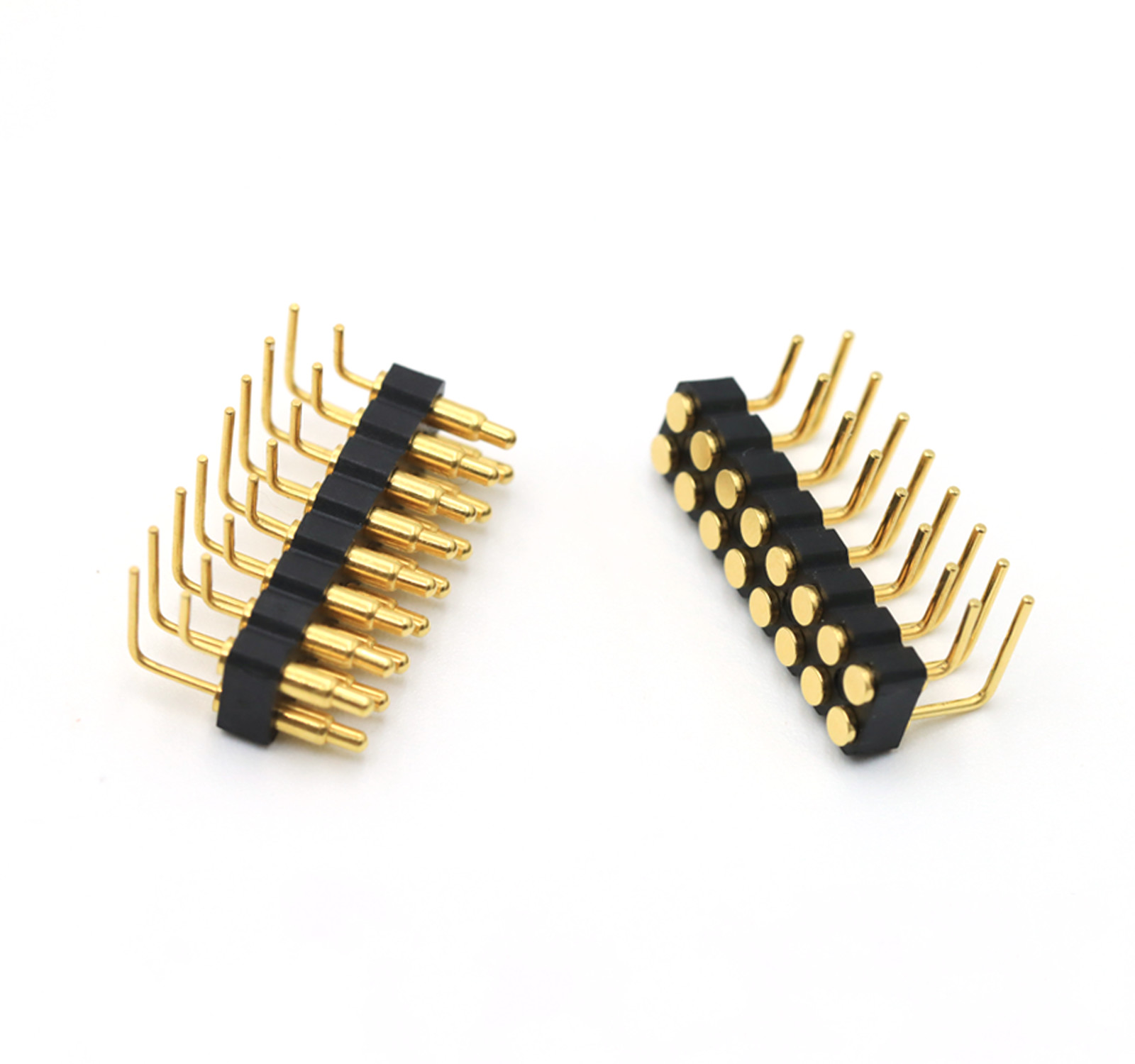

برنج بهار سنجها زاويه راست Pogo پین های اتصال 2.54mm پچ 16Pin مرد زن
پین پوگو دارای طراحی دم خم شده است که انعطاف پذیری بیشتری را برای کاربردهای محدود فضایی ارائه می دهد.
مزایای اصلی عبارتند از:
1. بهینه سازی فضا
دم خم شده اجازه می دهد تا طرح های فشرده PCB یا موقعیت انعطاف پذیر در مجموعه های تنگ باشد.
ایده آل برای طرح هایی که پین های مستقیم با اجزای دیگر تداخل می کنند.
2. گزینه های سیم کشی
دم می تواند به طور مستقیم به سیم (به جای پد های PCB) جوش داده شود و این امکان را می دهد:
. اتصال کابل هاي سفارشي
طرح های ماژولار یا قابل بازیافت.
کاهش فشارهای قطعات متحرک (به عنوان مثال، مکانیسم های میله ای)
3ثبات مکانیکی
دم خم شده می تواند توزیع استرس را در مقایسه با پین های مستقیم در محیط های پویا بهبود بخشد.
مواد
پلنگر: بدون سرب C6801، پوشش: 01 ~ 99 μ" Au بیش از 60 ~ 100 μ" Ni.
بشکه: بدون سرب C6801، پوشش: 01 ~ 99 μ" Au بیش از 60 ~ 100 μ" Ni.
بهار: SUS 304 فولاد ضد زنگ، پوشش: 1 μ " (احتمالا Au یا Ni برای مقاومت در برابر خوردگی).
محفظه: HTN سیاه (نایلون درجه حرارت بالا) + 30٪ فیبر شیشه ای، درجه قابل اشتعال UL94 V-0.
مشخصات مکانیکی
نیروی بهار: 80g ± 20g در محور کار 1.0mm.
کل ضربه: 1.2 ميلي متر
عمر مکانیکی: ≥10،000 چرخه.
مشخصات الکتریکی
جریان نامی و ولتاژ: DC 12V، حداکثر 3A.
مقاومت تماس: ≤50mΩ در ارتفاع کاری.
تحمل
طول: ±0.15mm
قطر: ±0.05mm
زاویه: ±2°
عملکرد زیست محیطی
دمای کار: -40°C تا +130°C (در عرض 24 ساعت).
مقاومت در برابر حرارت جوش: 260°C ± 5°C برای 20s ± 2s.
انطباق: مطابق با ROHS و REACH.
آزمایش اسپری نمک: 48 ساعت (تایید مقاومت در برابر خوردگی).
ویژگی های کلیدی و کاربردها
دوام بالا: 10000+ چرخه، پوشش قوی (Au / Ni) برای مقاومت در برابر فرسایش و خوردگی.
مقاومت در برابر دمای بالا: مناسب برای محیط های خشن (تا 130 درجه سانتیگراد).
مکانیک دقیق: تحملات تنگ اطمینان از تماس الکتریکی قابل اعتماد را تضمین می کند.
بدون سرب و سازگار: مطابق با مقررات زیست محیطی (ROHS / REACH).
يادداشت:
1برای اطمینان از بهترین اثر استفاده، لطفاً با توجه به ارتفاع کاری کار کنید.
2احتیاطی برای استفاده از این محصول
بر اساس نقشه های مهندسی، حداکثر فشرده سازی مجاز نباید بیش از حد باشد.
.این برای دمای جوش از 380 تا 420 درجه سانتیگراد مناسب است ، با یک زمان جوش 3 تا 5 ثانیه.این اجازه داده نمی شود برای پردازش محصول در یک دوره کوتاه از زمان انجام جوش مکرر چندین بار
. به محدوده دمای کوره از 400 تا 500 درجه سانتیگراد تطبیق یابد
. هنگام طراحی پایان درخواست، لطفا به طور منطقی از فضای فشرده سازی pogopin اجتناب کنید
3برای پین های یک ردیف بزرگتر از 20، پین های دو ردیف بزرگتر از 40 و سایر الزامات خاص، لطفاً با پشتیبانی فنی مشورت کنید.
ترکیب کانکتور پین پوگو
2لیست پارامترهای کانکتور های.54mm pitch pogo pin:
|
نام
|
کانکتور پین پوگو
|
|
نوع
|
زاويه راست
|
|
جنسیت
|
مرد/زن
|
|
شماره پین
|
16پین
|
|
ارتفاع
|
2.54ميلي متر
|
|
عایق
|
Bکاک HTN+30GF UL94 V-0.
|
|
پلنگر
|
بدون سرب C6801
|
|
بشکه
|
بدون سرب C6801
|
|
بهار
|
درمان سطح SUS
|
|
ارتفاع پلاستیک
|
2.5 میلی متر
|
|
نیروی بهار
|
80g+/-20g در طول کار 1.0mm
|
|
قشر کامل
|
1.2 میلی متر
|
|
تست عمر
|
100،000 چرخه
|
|
جریان نامی
|
3A مکس
|
|
ولتاژ
|
12 ولت DC
|
|
مقاومت تماس
|
حداکثر 50 میلیومتر
|
|
آزمایش اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|

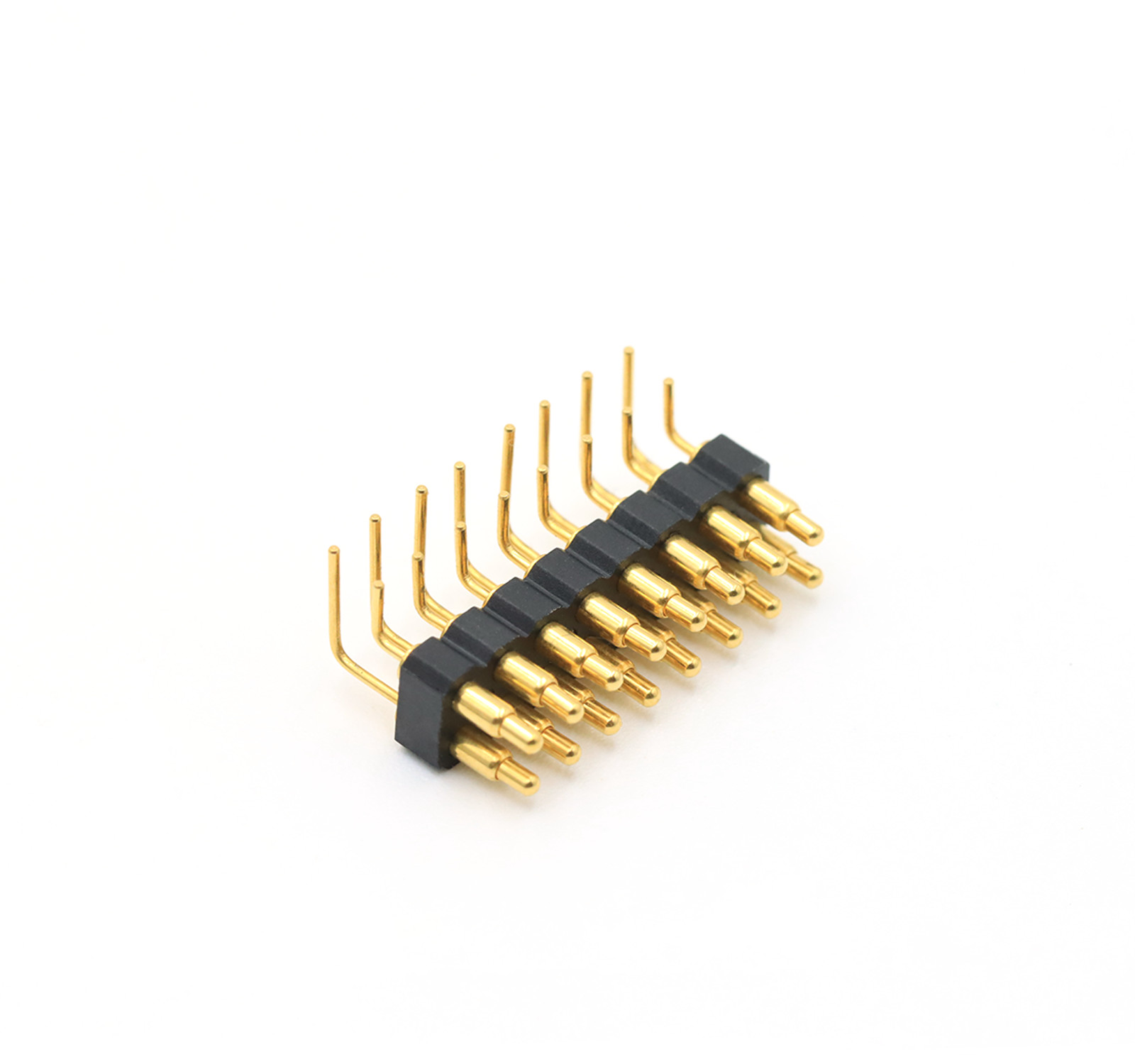

دو ردیف 2.5mm خانه زاویه راست مرد بهار بار Coنيكتور:
دو ردیف 2.5mm خانه زاویه راست زن بار Coنيكتور:
رابط پيچ پگو پين استاندارد 2.54 ميلي متر براي مرجعيت مشتري:
حوزه کاربرد:
مزیت ما و انتخاب شما:
.UPE حرفه ای سفارشی جریان بالا پگو پین با 15A-30A سری، آن را به صورت انبوه تولید شده است.
.UPE یک کانکتور 2pin-40pin Pogo مرد و زن استاندارد با پچ 2.0mm و 2.54mm با SMT / DIP / Right Angle / Solder Cup توسعه داد.
.تست Pogo Pin Life تا 1000000 چرخه
.تمام محصولات می توانند از استاندارد HF، RoHS REACH عبور کنند.
.100 درصد تست الکتريکي قبل از تحویل کالا گزارش داده شده است.
.سفارشی از اشکال مختلف در دسترس است، ساختار کوچک و جریان بالا.
چرا مشتریانUPE?
1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* شما به ما نقشه یا نمونه بفرستید
* ما ارزیابی پروژه را انجام می دهیم
ما نمونه رو درست ميکنيم و بهتون ميفرستيم
* فکر ميکني نمونه خوبه پس سفارش بده و 30 درصد پيش پرداخت بده
* ما شروع به ساخت محصول می کنیم
* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني
* ما محصولات را به شرکت حمل و نقل ارسال می کنیم
مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل
روش پرداخت:T/T،PayPal،OCBC
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
