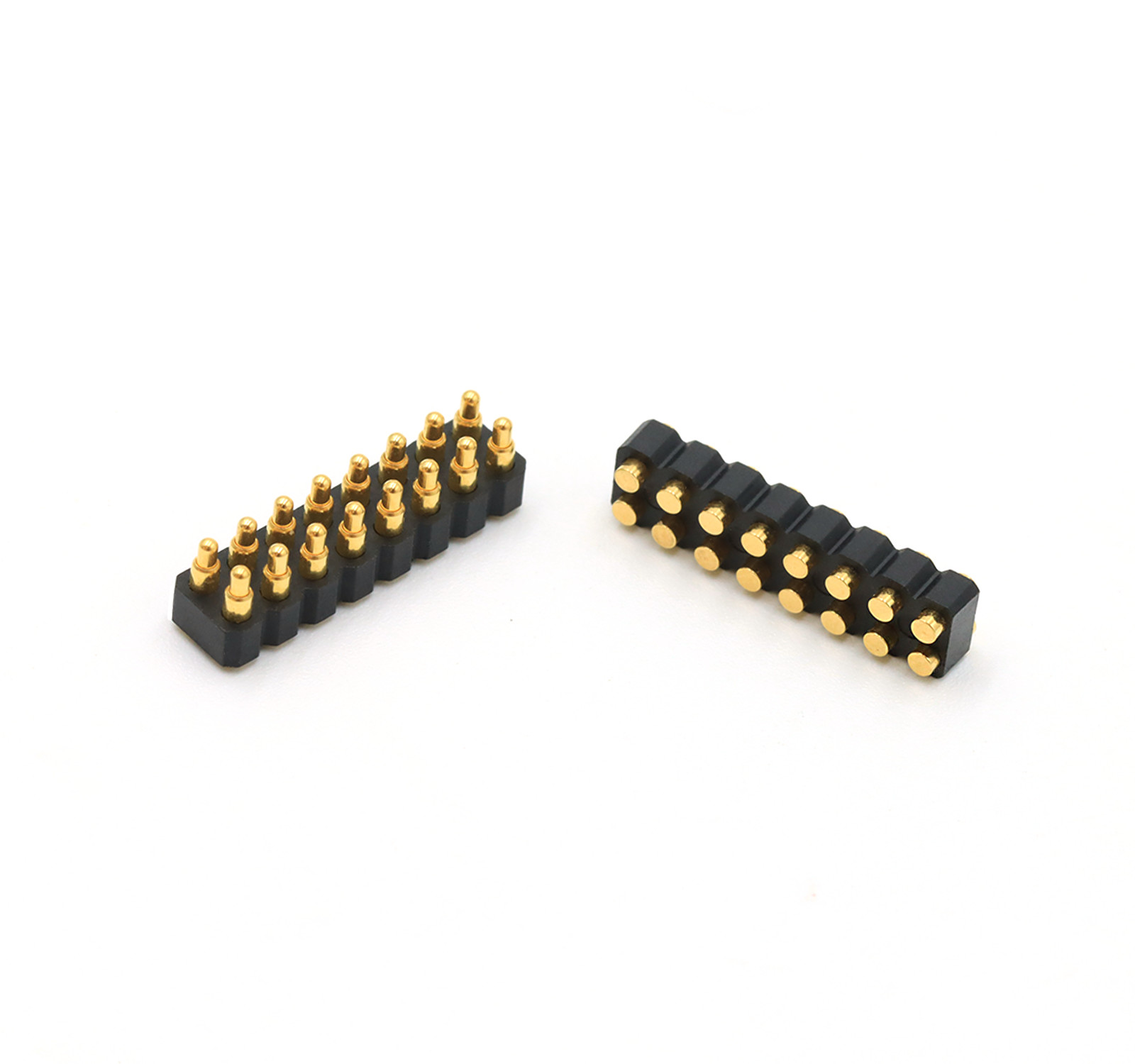

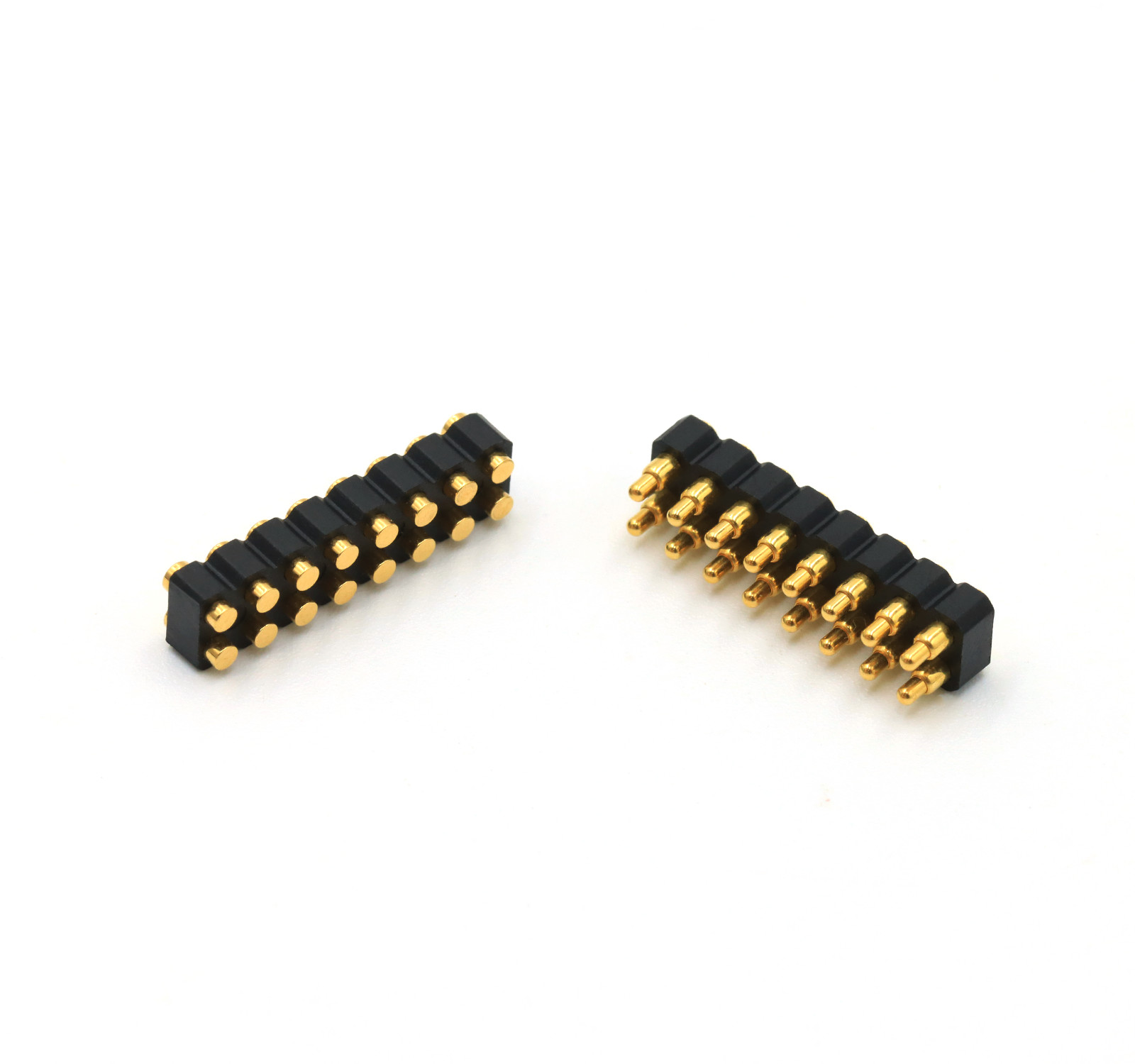

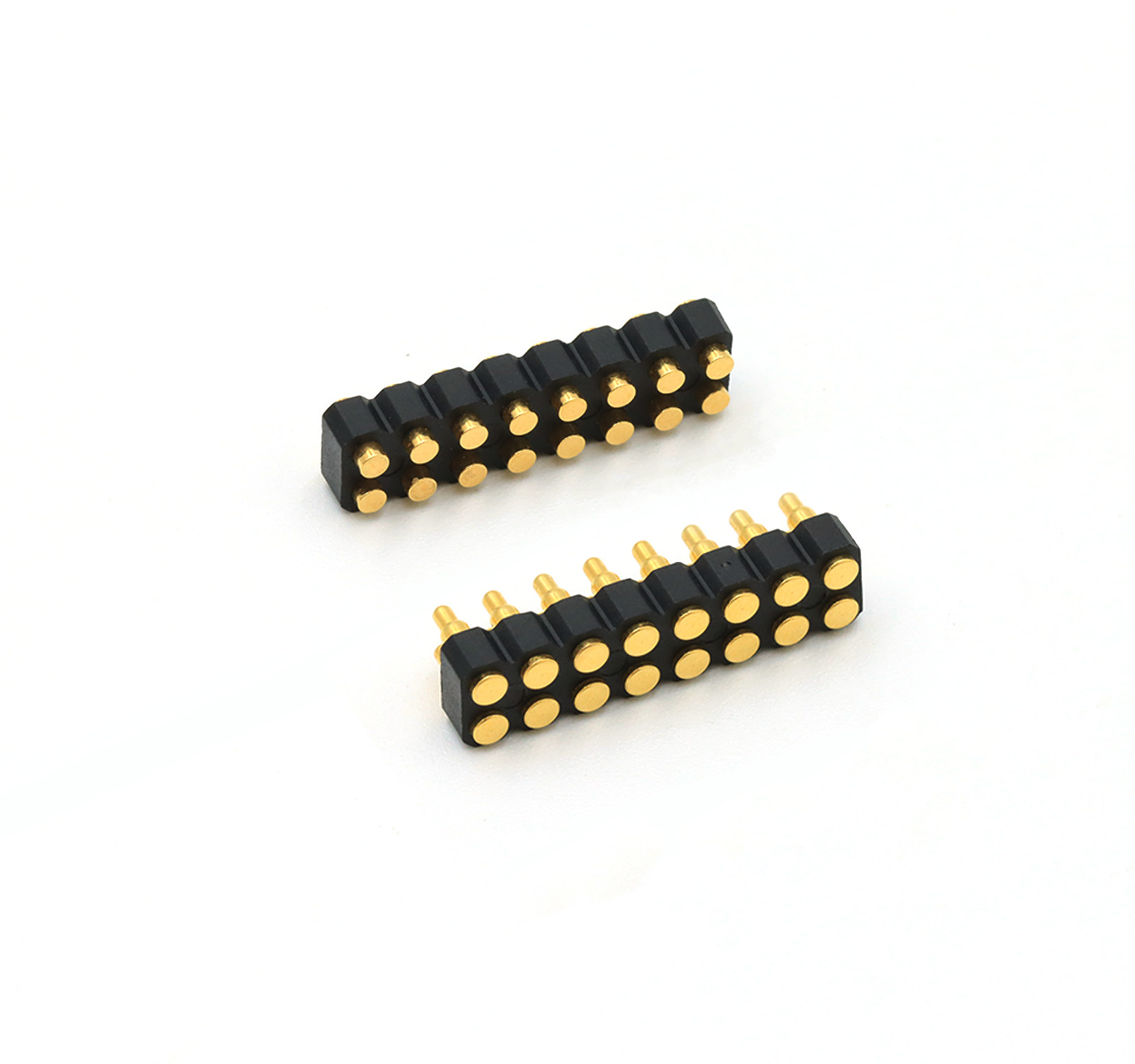

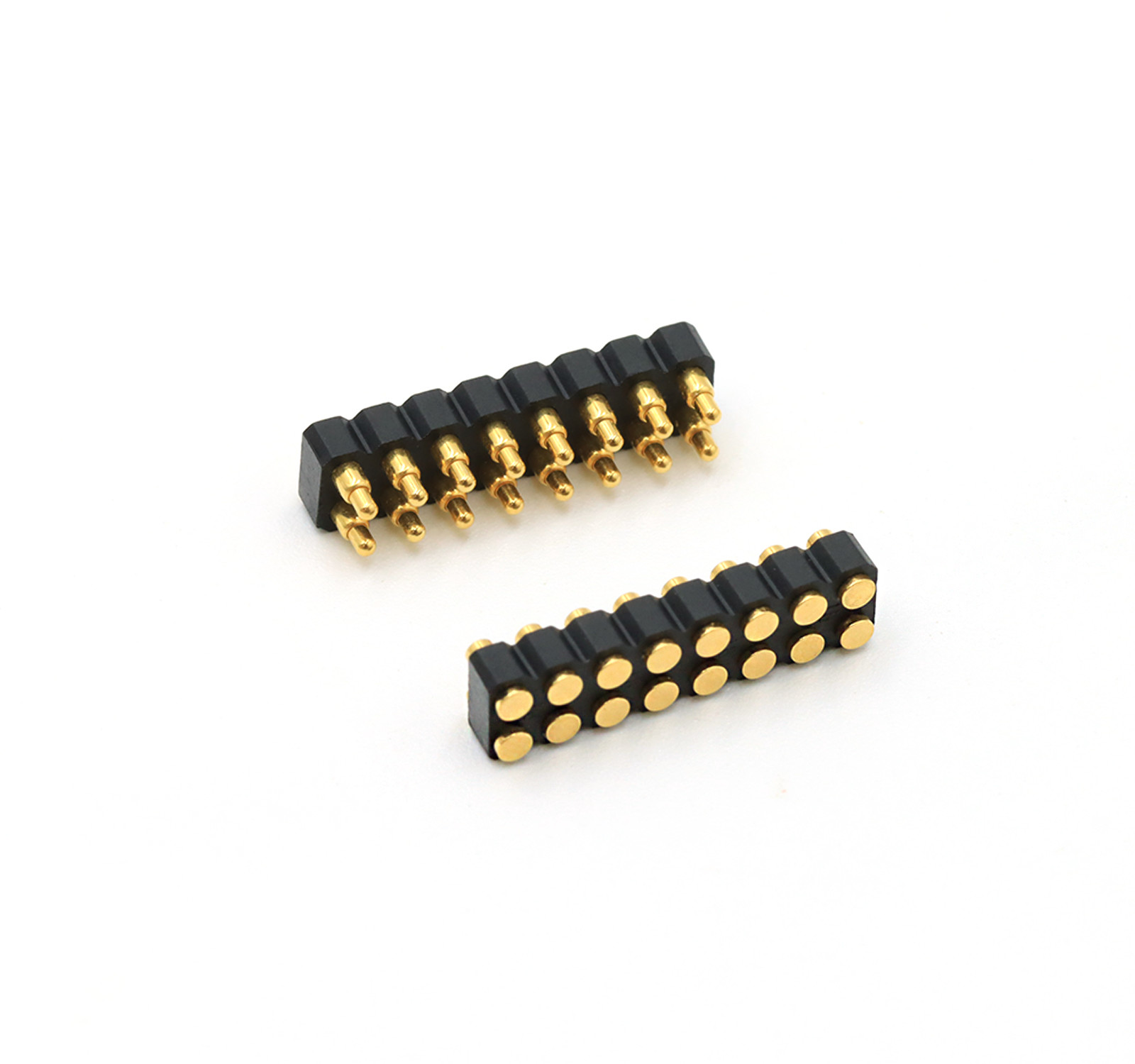

2.54mm Pitch Male Female Pogo Pin Connector Double Row SMT 16pin Pogo Pins....................
پین pogo نوع SMT است، ثبات خوبی دارد، پایین بشکه یک طراحی پایین صاف است، که آسان برای جوش در صفحه PCB است
اتحادیه Precision Electronic Co.,Ltd (UPE) متعهد به بالا پایان Pogo Pin،Pogo Pin کانکتورها،کانکتور مغناطیسی و طراحی، توسعه،تولید و فروش محصولات پشتیبانی به عنوان یک شرکت با تکنولوژی بالا.
با توجه به الزامات مختلف مشتری، ما 8 نوع ساختار داخلی POGO PIN را برای مشتریان انتخاب می کنیم، برای استاندارد POGO PIN، UPE طراحی شده است کل ارتفاع محصول 2.8mm ~ 11.0mm(کلارتفاع شامل طول دم پیگوی DIP نیست).
در همین حالUPEهمچنینتوسعه 2.54mm پیچ استاندارد مرد و زن 2pin-40pin Pogo پین کانکتوربا SMT / DIP / Right Angle / Solder Cup برای انتخاب سریع مشتریان.
مواد
پلنگر: بدون سرب C6801، پوشش: 01 ~ 99 μ" Au بیش از 60 ~ 100 μ" Ni.
بشکه: بدون سرب C6801، پوشش: 01 ~ 99 μ" Au بیش از 60 ~ 100 μ" Ni.
بهار: SUS 304 فولاد ضد زنگ، پوشش: 1 μ " (احتمالا Au یا Ni برای مقاومت در برابر خوردگی).
محفظه: HTN سیاه (نایلون درجه حرارت بالا) + 30٪ فیبر شیشه ای، درجه قابل اشتعال UL94 V-0.
مشخصات مکانیکی
نیروی بهار: 80g ± 20g در محور کار 1.0mm.
کل ضربه: 1.2 ميلي متر
عمر مکانیکی: ≥10،000 چرخه.
مشخصات الکتریکی
جریان نامی و ولتاژ: DC 12V، حداکثر 3A.
مقاومت تماس: ≤50mΩ در ارتفاع کاری.
تحمل
طول: ±0.15mm
قطر: ±0.05mm
زاویه: ±2°
عملکرد زیست محیطی
دمای کار: -40°C تا +130°C (در عرض 24 ساعت).
مقاومت در برابر حرارت جوش: 260°C ± 5°C برای 20s ± 2s.
انطباق: مطابق با ROHS و REACH.
آزمایش اسپری نمک: 48 ساعت (تایید مقاومت در برابر خوردگی).
ویژگی های کلیدی و کاربردها
دوام بالا: 10000+ چرخه، پوشش قوی (Au / Ni) برای مقاومت در برابر فرسایش و خوردگی.
مقاومت در برابر دمای بالا: مناسب برای محیط های خشن (تا 130 درجه سانتیگراد).
مکانیک دقیق: تحملات تنگ اطمینان از تماس الکتریکی قابل اعتماد را تضمین می کند.
بدون سرب و سازگار: مطابق با مقررات زیست محیطی (ROHS / REACH).
يادداشت:
1برای اطمینان از بهترین اثر استفاده، لطفاً با توجه به ارتفاع کاری کار کنید.
2احتیاطی برای استفاده از این محصول
بر اساس نقشه های مهندسی، حداکثر فشرده سازی مجاز نباید بیش از حد باشد.
.این برای دمای جوش از 380 تا 420 درجه سانتیگراد مناسب است ، با یک زمان جوش 3 تا 5 ثانیه.این اجازه داده نمی شود برای پردازش محصول در یک دوره کوتاه از زمان انجام جوش مکرر چندین بار
. به محدوده دمای کوره از 400 تا 500 درجه سانتیگراد تطبیق یابد
. هنگام طراحی پایان درخواست، لطفا به طور منطقی از فضای فشرده سازی pogopin اجتناب کنید
3برای پین های یک ردیف بزرگتر از 20، پین های دو ردیف بزرگتر از 40 و سایر الزامات خاص، لطفاً با پشتیبانی فنی مشورت کنید.
ترکیب کانکتور پین پوگو
2لیست پارامترهای کانکتور های.54mm pitch pogo pin:
|
نام
|
کانکتور پین پوگو
|
|
نوع
|
SMT
|
|
جنسیت
|
مرد/زن
|
|
شماره پین
|
16پین
|
|
عایق
|
Bکاک HTN+30GF UL94 V-0.
|
|
پلنگر
|
بدون سرب C6801
|
|
بشکه
|
بدون سرب C6801
|
|
بهار
|
درمان سطح SUS
|
|
ارتفاع پلاستیک
|
2.5 میلی متر
|
|
نیروی بهار
|
80g+/-20g در طول کار 1.0mm
|
|
قشر کامل
|
1.2 میلی متر
|
|
تست عمر
|
100،000 چرخه
|
|
جریان نامی
|
3A مکس
|
|
ولتاژ
|
12 ولت DC
|
|
مقاومت تماس
|
حداکثر 50 میلیومتر
|
|
آزمایش اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
دو ردیف 2.5mm خانه SMT مرد بهار بار Coنيكتور:
دو ردیف 2.5mm خانه SMT زن بار Coنيكتور:
رابط پيچ پگو پين استاندارد 2.54 ميلي متر براي مرجعيت مشتري:
حوزه کاربرد:
مزیت ما و انتخاب شما:
.UPE حرفه ای سفارشی جریان بالا پگو پین با 15A-30A سری، آن را به صورت انبوه تولید شده است.
.UPE یک کانکتور 2pin-40pin Pogo مرد و زن استاندارد با پچ 2.0mm و 2.54mm با SMT / DIP / Right Angle / Solder Cup توسعه داد.
.تست Pogo Pin Life تا 1000000 چرخه
.تمام محصولات می توانند از استاندارد HF، RoHS REACH عبور کنند.
.100 درصد تست الکتريکي قبل از تحویل کالا گزارش داده شده است.
.سفارشی از اشکال مختلف در دسترس است، ساختار کوچک و جریان بالا.
چرا مشتریانUPE?
1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* شما به ما نقشه یا نمونه بفرستید
* ما ارزیابی پروژه را انجام می دهیم
ما نمونه رو درست ميکنيم و بهتون ميفرستيم
* فکر ميکني نمونه خوبه پس سفارش بده و 30 درصد پيش پرداخت بده
* ما شروع به ساخت محصول می کنیم
* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني
* ما محصولات را به شرکت حمل و نقل ارسال می کنیم
مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل
روش پرداخت:T/T،PayPal،OCBC
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
