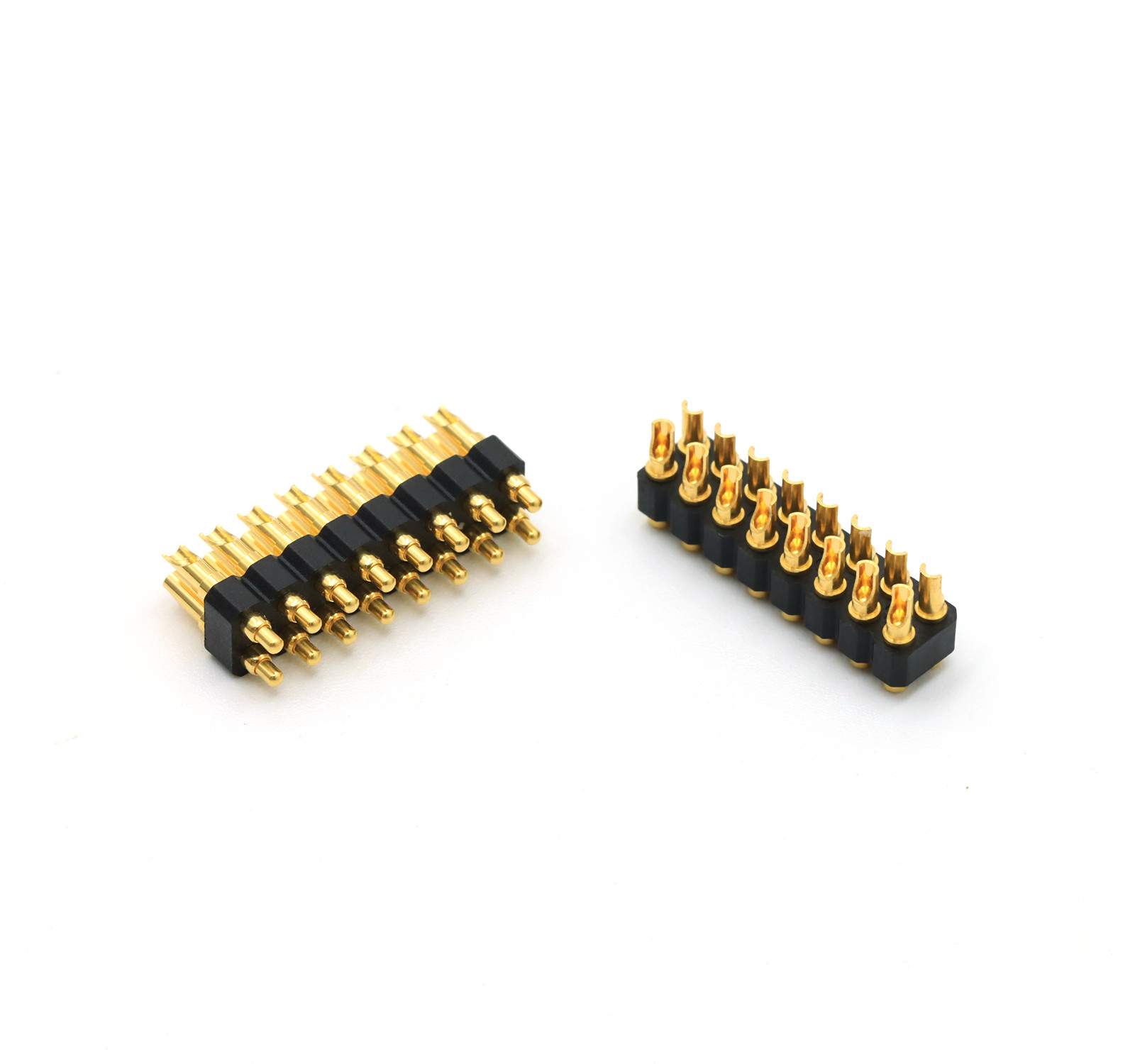

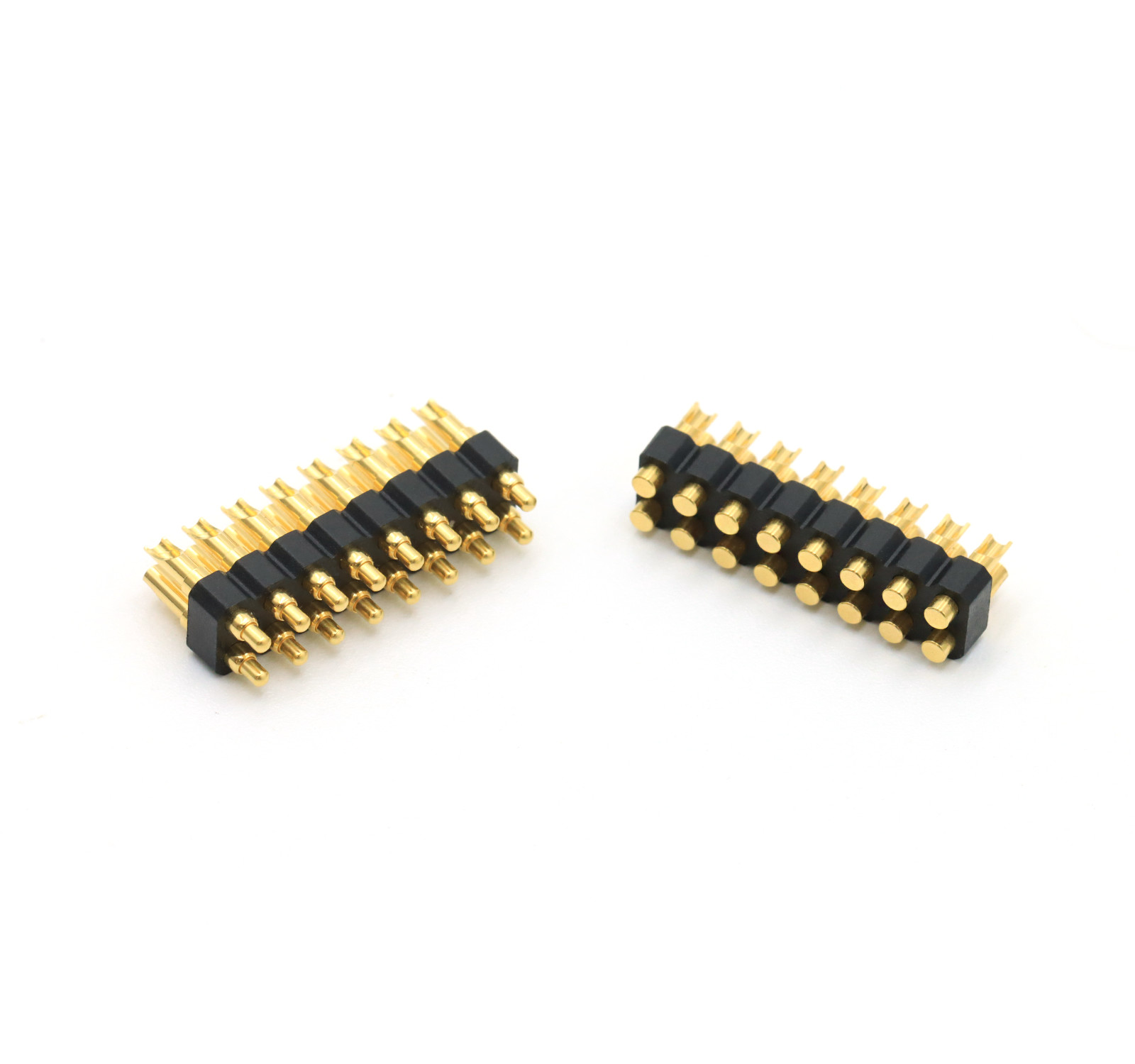

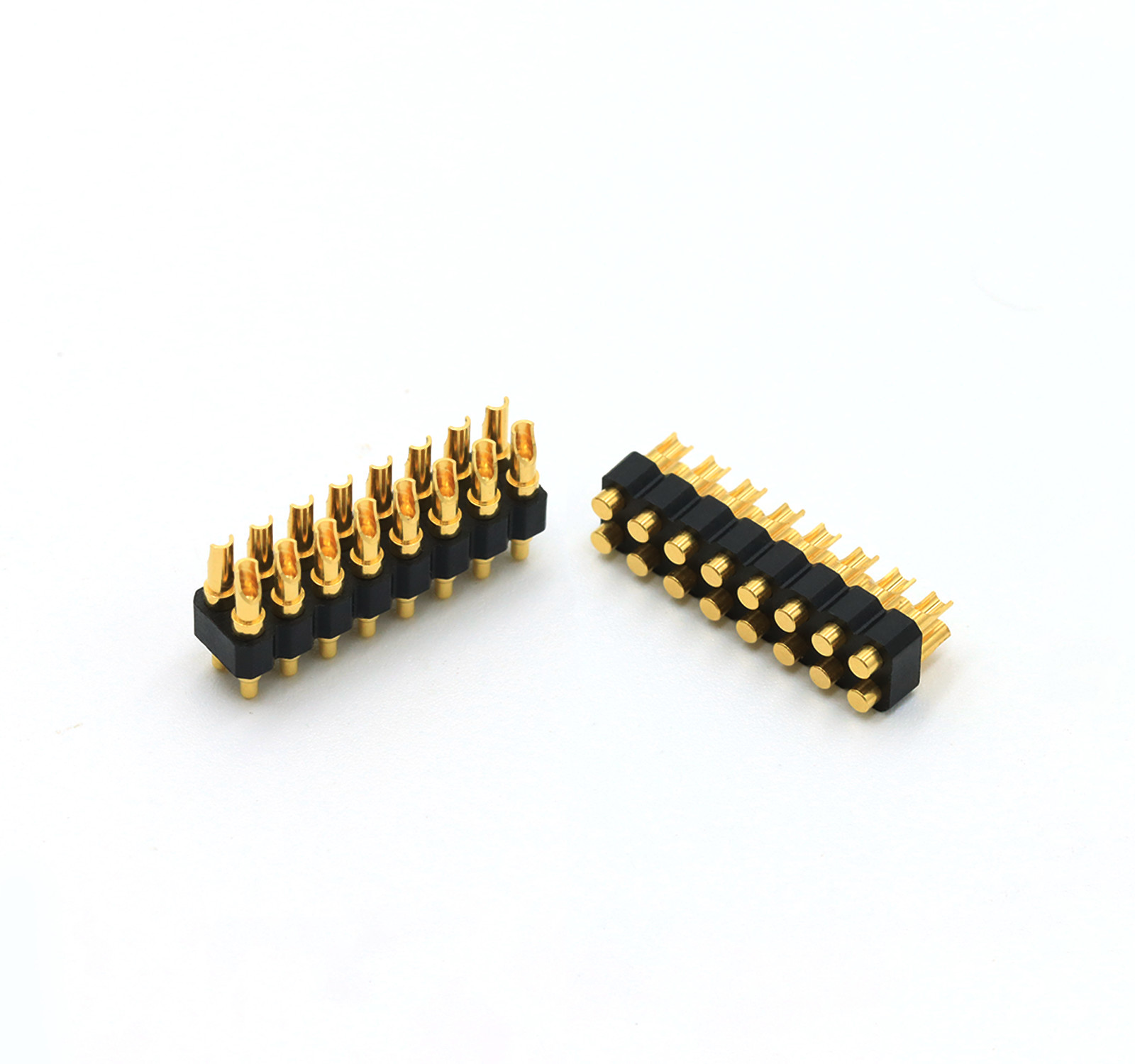

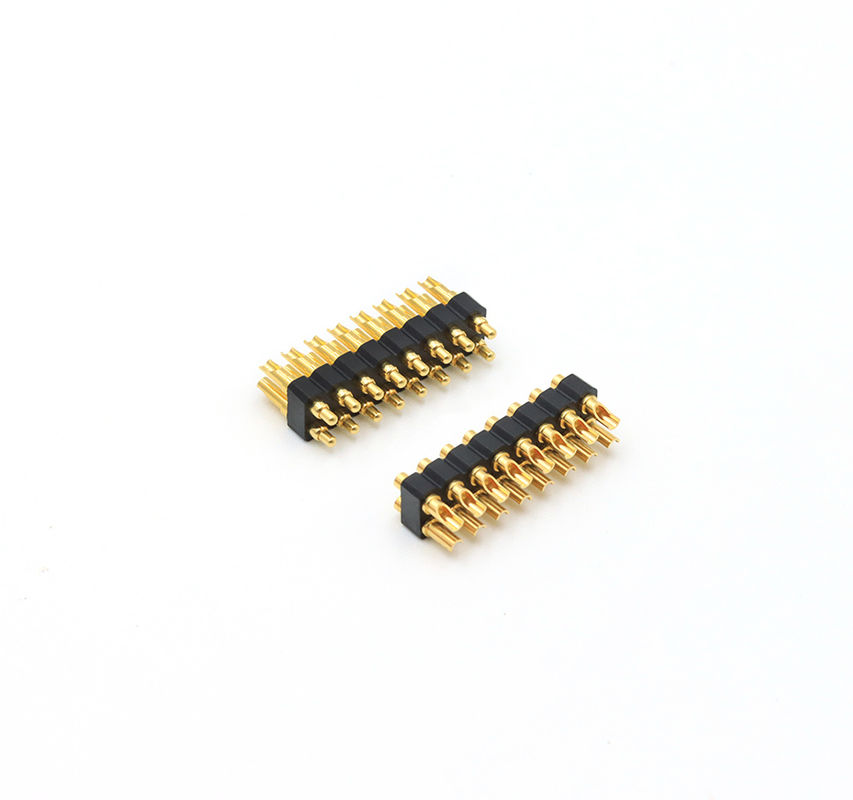

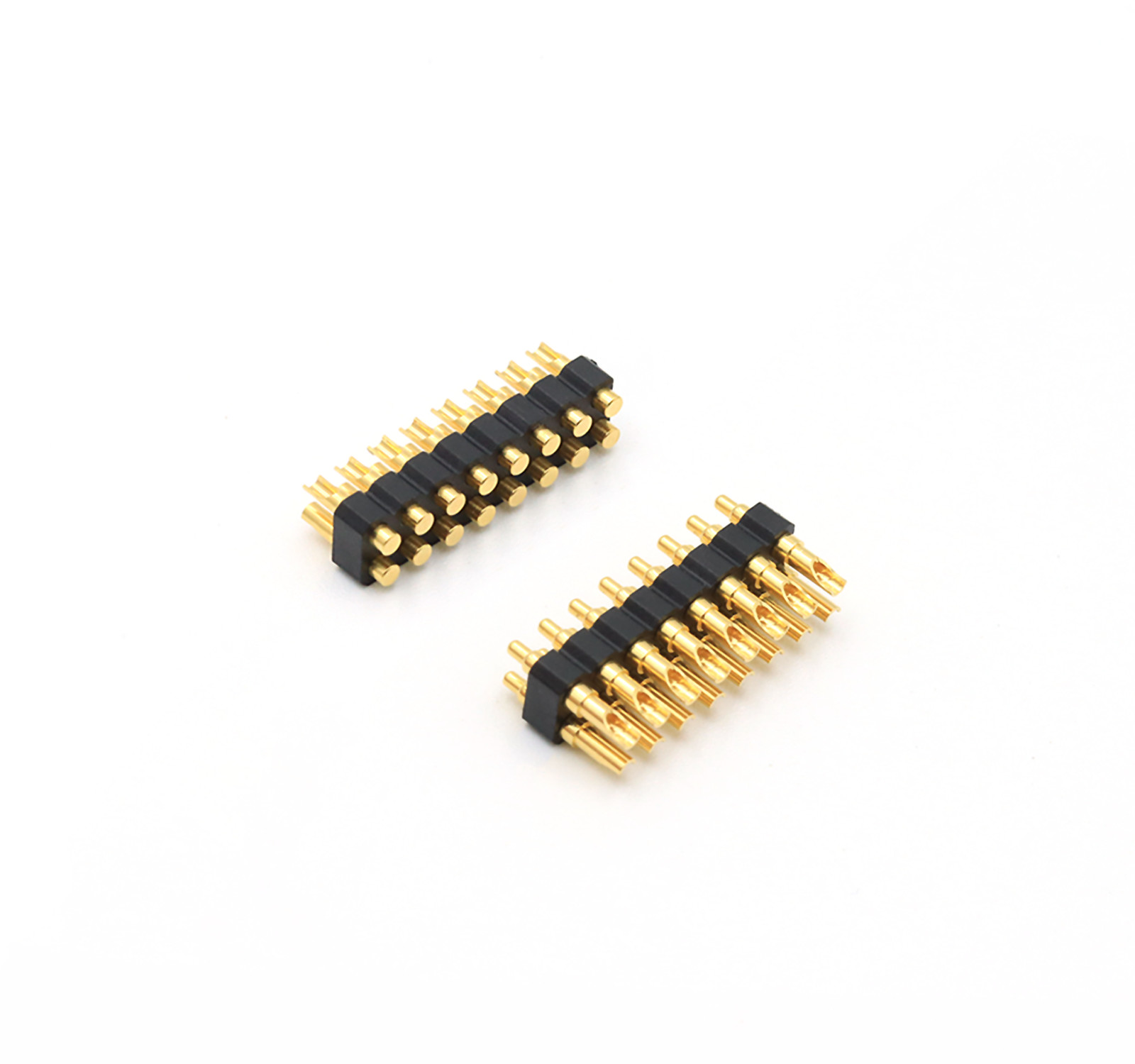

دو ردیف 16پین زن و مرد فنجان جوشنده فواره بار کنتاکتور 2.54mm پچ.
دم پین پوگو خم شده است، که به طراحان گزینه های بیشتری در استفاده از فضا می دهد. دم نیز می تواند با سیم جوش داده شود.
اتحادیه Precision Electronic Co.,Ltd (UPE) متعهد به بالا پایان Pogo Pin،Pogo Pin کانکتورها،کانکتور مغناطیسی و طراحی، توسعه،تولید و فروش محصولات پشتیبانی به عنوان یک شرکت با تکنولوژی بالا.
با توجه به الزامات مختلف مشتری، ما 8 نوع ساختار داخلی POGO PIN را برای مشتریان انتخاب می کنیم، برای استاندارد POGO PIN، UPE طراحی شده است کل ارتفاع محصول 2.8mm ~ 11.0mm(کل
ارتفاع شامل طول دم پیگوی DIP نیست).
در همین حالUPEهمچنینتوسعه 2.54mm پیچ استاندارد مرد و زن 2pin-40pin Pogo پین کانکتوربا SMT / DIP / Right Angle / Solder Cup برای انتخاب سریع مشتریان.
UPE aIIPIN POGO محصولاتمی تواند از استاندارد HF، RoHS REACH عبور کند.
مشخصات فنی کانکتور پین پوگو
مواد:
...پلنگر: بدون سرب C6801، پوشش 01 ~ 99u "Au بیش از 60 ′′ 100u" Ni.
.. بشکه: بدون سرب C6801، پوشش 01 ~ 99u "Au بیش از 60 ′′ 100u" Ni.
.. بهار: SUS 304
..بدن: Bkack HTN+30GF UL94 V-0.
مکانیکی:
... نيروي بهار: 80g±20g، در 1.0 ضربه کاري.1.۲ میلیمتر
عمر مکانیکی: 10000 چرخه دقیقه
برق:
...جريان نامي و ولتاژ: DC 12V، 3A Max.
مقاومت تماس: حداکثر 50mΩ در ارتفاع کار
زاویه های قابل تحمل:
طول: ± 0.15mm.
قطر: ± 0.05mm.
زاويه: ±2 درجه
عملکرد زیست محیطی:
دمای عملیاتی: -40 درجه سانتیگراد + 130 درجه سانتیگراد در عرض 24 ساعت
مقاومت در برابر فروش: 260°C±5°C 20s±2s
محصول مطابق با ROHS یا REACH
تست اسپری نمک: 48 ساعت
يادداشت:
1برای اطمینان از بهترین اثر استفاده، لطفاً با توجه به ارتفاع کاری کار کنید.
2احتیاطی برای استفاده از این محصول
بر اساس نقشه های مهندسی، حداکثر فشرده سازی مجاز نباید بیش از حد باشد.
.این برای دمای جوش از 380 تا 420 درجه سانتیگراد مناسب است ، با یک زمان جوش 3 تا 5 ثانیه.این اجازه داده نمی شود برای پردازش محصول در یک دوره کوتاه از زمان انجام جوش مکرر چندین بار
. به محدوده دمای کوره از 400 تا 500 درجه سانتیگراد تطبیق یابد
. هنگام طراحی پایان درخواست، لطفا به طور منطقی از فضای فشرده سازی pogopin اجتناب کنید
3برای پین های یک ردیف بزرگتر از 20، پین های دو ردیف بزرگتر از 40 و سایر الزامات خاص، لطفاً با پشتیبانی فنی مشورت کنید.
ترکیب کانکتور پین پوگو
2لیست پارامترهای کانکتور های.54mm pitch pogo pin:
|
نام
|
کانکتور پین پوگو
|
|
نوع
|
فنجان سولدر
|
|
جنسیت
|
مرد/زن
|
|
شماره پین
|
16پين1
|
|
عایق
|
Bکاک HTN+30GF UL94 V-0.
|
|
پلنگر
|
مس
|
|
بشکه
|
مس
|
|
بهار
|
درمان سطح SUS
|
|
ارتفاع پلاستیک
|
2.5 میلی متر
|
|
نیروی بهار
|
80g+/-20g در طول کار 1.0mm
|
|
قشر کامل
|
1.2 میلی متر
|
|
تست عمر
|
100،000 چرخه
|
|
جریان نامی
|
3A مکس
|
|
ولتاژ
|
12 ولت DC
|
|
مقاومت تماس
|
حداکثر 50 میلیومتر
|
|
آزمایش اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
دو ردیف 2.5mm خانه Solder Cupe مرد بهار بار Coنيكتور:
رابط پيچ پگو پين استاندارد 2.54 ميلي متر براي مرجعيت مشتري:
حوزه کاربرد:
مزیت ما و انتخاب شما:
.UPE حرفه ای سفارشی جریان بالا پگو پین با 15A-30A سری، آن را به صورت انبوه تولید شده است.
.UPE یک کانکتور 2pin-40pin Pogo مرد و زن استاندارد با پچ 2.0mm و 2.54mm با SMT / DIP / Right Angle / Solder Cup توسعه داد.
.تست Pogo Pin Life تا 1000000 چرخه
.تمام محصولات می توانند از استاندارد HF، RoHS REACH عبور کنند.
.100 درصد تست الکتريکي قبل از تحویل کالا گزارش داده شده است.
.سفارشی از اشکال مختلف در دسترس است، ساختار کوچک و جریان بالا.
چرا مشتریانUPE?
1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* شما به ما نقشه یا نمونه بفرستید
* ما ارزیابی پروژه را انجام می دهیم
ما نمونه رو درست ميکنيم و بهتون ميفرستيم
* فکر ميکني نمونه خوبه پس سفارش بده و 30 درصد پيش پرداخت بده
* ما شروع به ساخت محصول می کنیم
* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني
* ما محصولات را به شرکت حمل و نقل ارسال می کنیم
مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل
روش پرداخت:T/T،PayPal،OCBC
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
